Лекция 4 Система стандартизации.

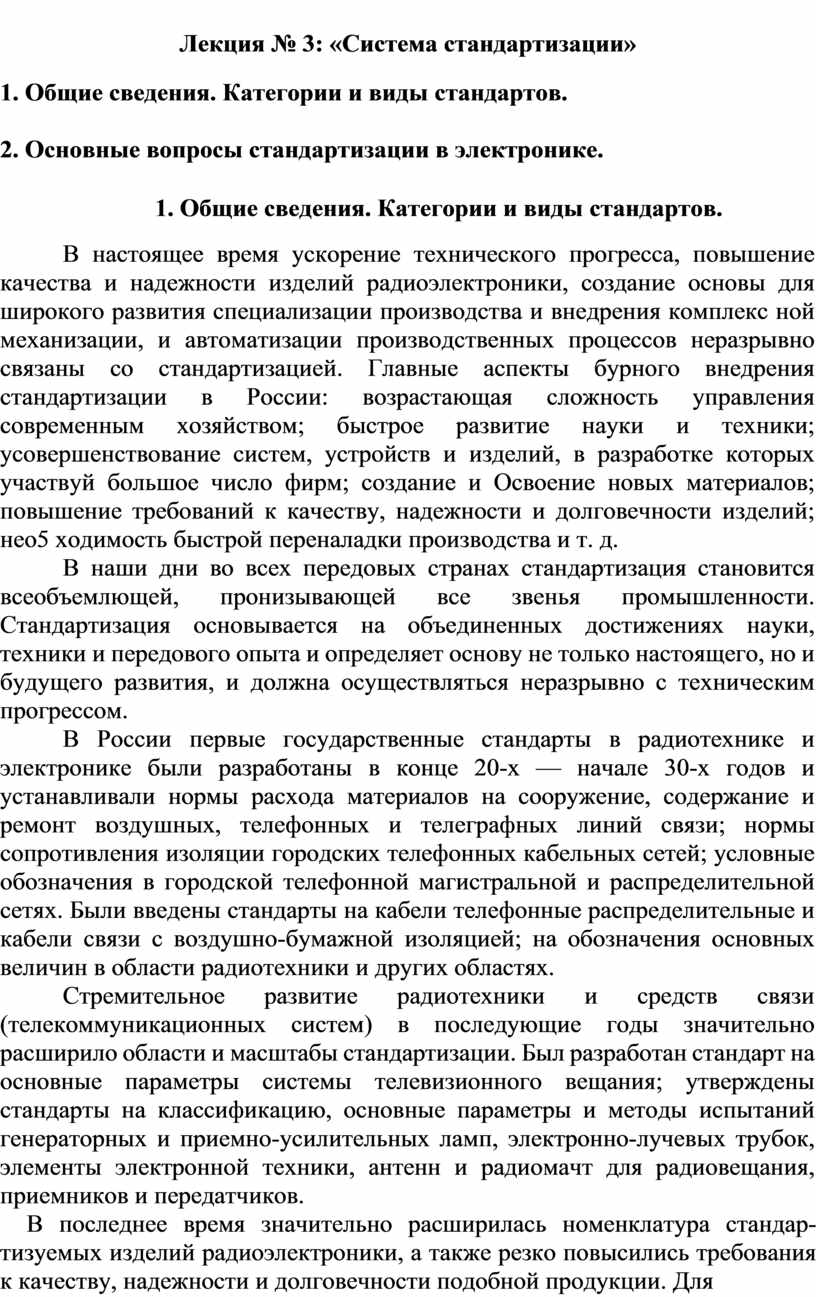

Лекция № 3: «Система стандартизации»

1. Общие сведения. Категории и виды стандартов.

2. Основные вопросы стандартизации в электронике.

1. Общие сведения. Категории и виды стандартов.

В настоящее время ускорение технического прогресса, повышение качества и надежности изделий радиоэлектроники, создание основы для широкого развития специализации производства и внедрения комплекс ной механизации, и автоматизации производственных процессов неразрывно связаны со стандартизацией. Главные аспекты бурного внедрения стандартизации в России: возрастающая сложность управления современным хозяйством; быстрое развитие науки и техники; усовершенство­вание систем, устройств и изделий, в разработке которых участвуй большое число фирм; создание и Освоение новых материалов; повыше­ние требований к качеству, надежности и долговечности изделий; нео5 ходимость быстрой переналадки производства и т. д.

В наши дни во всех передовых странах стандартизация становится всеобъемлющей, пронизывающей все звенья промышленности. Стандартизация основывается на объединенных достижениях науки, техники и передового опыта и определяет основу не только настоящего, но и будущего развития, и должна осуществляться неразрывно с техническим прогрессом.

В России первые государственные стандарты в радиотехнике и электронике были разработаны в конце 20-х — начале 30-х годов и устанавливали нормы расхода материалов на сооружение, содержание и ремонт воздушных, телефонных и телеграфных линий связи; нормы сопротивления изоляции городских телефонных кабельных сетей; условные обозначения в городской телефонной магистральной и распределительной сетях. Были введены стандарты на кабели телефонные распределительные и кабели связи с воздушно-бумажной изоляцией; на обозначения основных величин в области радиотехники и других областях.

Стремительное развитие радиотехники и средств связи (телекоммуникационных систем) в последующие годы значительно расширило области и масштабы стандартизации. Был разработан стандарт на основные параметры системы телевизионного вещания; утверждены стандарты на классификацию, основные параметры и методы испытаний генераторных и приемно-усилительных ламп, электронно-лучевых тру­бок, элементы электронной техники, антенн и радиомачт для радиове­щания, приемников и передатчиков.

В последнее время значительно расширилась номенклатура стандар­тизуемых изделий радиоэлектроники, а также резко повысились требо­вания к качеству, надежности и долговечности подобной продукции. Для приведения показателей, устанавливаемых стандартами, в соответ­ствие с современным научно-техническим уровнем было пересмотрено большое количество устаревших стандартов и внесены изменения в ряд действующих стандартов. Государственные стандарты России наряду с основными, качественными показателями стали регламентировать пока­затели надежности и долговечности изделий. Разработаны первые пер­спективные стандарты в области радиоэлектроники, отражающие по­следние достижения науки, техники, современных радиотехнологий и мировой опыт промышленного производства.

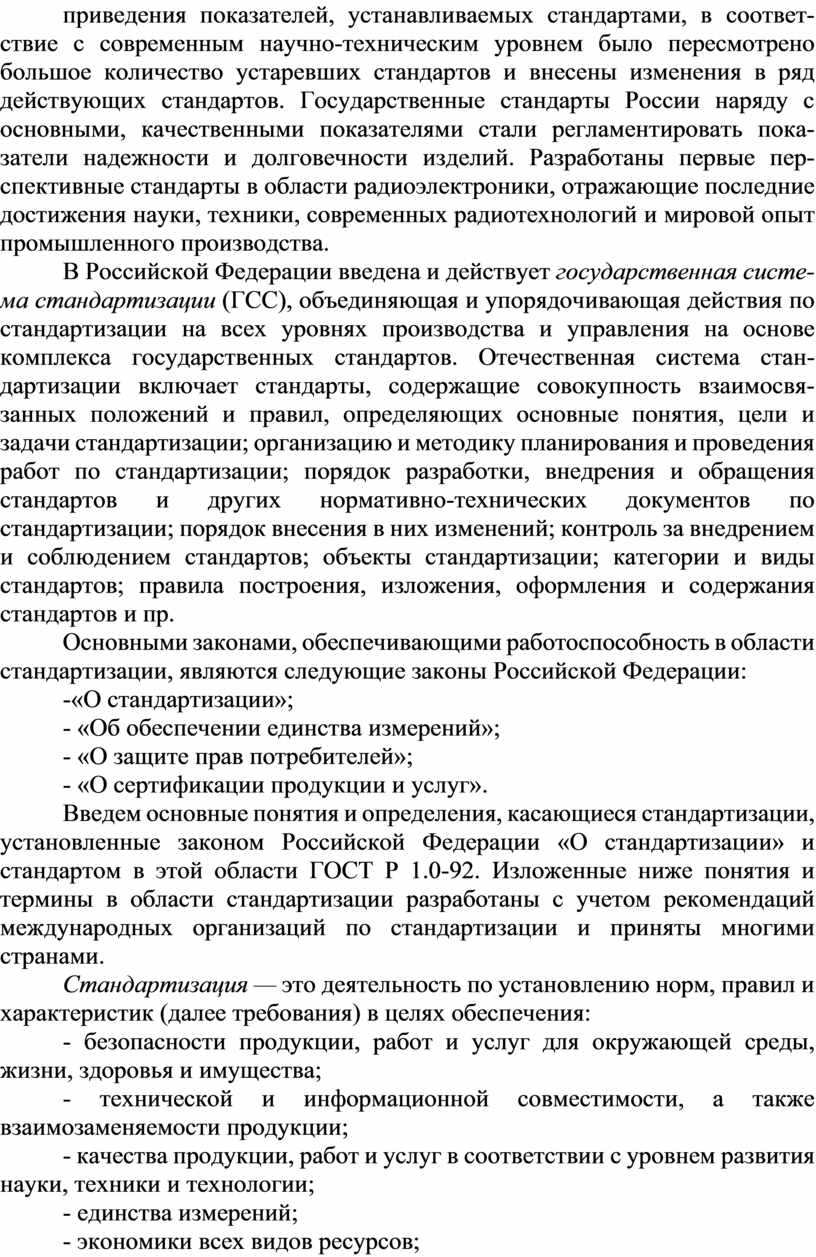

В Российской Федерации введена и действует государственная систе­ма стандартизации (ГСС), объединяющая и упорядочивающая действия по стандартизации на всех уровнях производства и управления на осно­ве комплекса государственных стандартов. Отечественная система стан­дартизации включает стандарты, содержащие совокупность взаимосвя­занных положений и правил, определяющих основные понятия, цели и задачи стандартизации; организацию и методику планирования и про­ведения работ по стандартизации; порядок разработки, внедрения и об­ращения стандартов и других нормативно-технических документов по стандартизации; порядок внесения в них изменений; контроль за внедре­нием и соблюдением стандартов; объекты стандартизации; категории и виды стандартов; правила построения, изложения, оформления и содер­жания стандартов и пр.

Основными законами, обеспечивающими работоспособность в области стандартизации, являются следующие законы Российской Федерации:

-«О стандартизации»;

- «Об обеспечении единства измерений»;

- «О защите прав потребителей»;

- «О сертификации продукции и услуг».

Введем основные понятия и определения, касающиеся стандартиза­ции, установленные законом Российской Федерации «О стандартиза­ции» и стандартом в этой области ГОСТ Р 1.0-92. Изложенные ниже понятия и термины в области стандартизации разработаны с учетом ре­комендаций международных организаций по стандартизации и приняты многими странами.

Стандартизация — это деятельность по установлению норм, правил и характеристик (далее требования) в целях обеспечения:

- безопасности продукции, работ и услуг для окружающей среды, жизни, здоровья и имущества;

- технической и информационной совместимости, а также взаимозаменяемости продукции;

- качества продукции, работ и услуг в соответствии с уровнем развития науки, техники и технологии;

- единства измерений;

- экономики всех видов ресурсов;

- безопасности хозяйственных объектов с учетом риска возникновении природных и техногенных катастроф и других чрезвычайных ситуаций;

- обороноспособности и мобилизационной готовности страны.

В международной практике узаконено более простое определение стандартизации. Согласно ему, стандартизация — установление и применение правил с целью упорядочения деятельности в определенной области на пользу и при участии всех заинтересованных сторон, в частности дли достижения всеобщей оптимальной экономии при соблюдении условии эксплуатации (использования) и требований безопасности.

Объект стандартизации — продукция, работа (процесс), услуга, подлежащие или подвергшиеся стандартизации (т.е. которые служат предметом работы по стандартизации и могут быть охарактеризованы количественно и качественно с помощью условных единиц, обозначений или понятий).

Нормативный документ — документ, устанавливающий правила, общие принципы, характеристики объектов стандартизации, касающиеся различных видов деятельности или их результатов.

Стандарт — нормативно-технический документ по стандартизации, устанавливающий комплекс норм, правил, требований к объекту стандартизации и утвержденный (принятый) признанным органом (предприятием). Стандарт разрабатывается на основе достижений науки, тех­ники, передового опыта и должен предусматривать решения, оптимальные для общества. Стандарт может быть разработан как на материаль­ные предметы (продукцию, сырье, образцы веществ), так и на нормы, правила, требования к объектам организационно-методического и общетехнического характера, порядок разработки документов, нормы безопасности, системы управления качеством и т.д.

Стандарты делятся на международные, межгосударственные, регио­нальные,  национальные, государственные,  отраслевые, научно-технических и инженерных обществ, предприятий и другие виды.

Международный стандарт — стандарт, принятый международной! организацией по стандартизации.

Межгосударственный стандарт (относится к стандартам регионального типа) — стандарт, принятый государствами, присоединившимися к соглашению о проведении согласованной политики в области стандар­тизации, метрологии и сертификации.

Региональный стандарт — стандарт, принятый региональной opганизацией (т.е. рядом стран только одного географического или экономического региона мира) по стандартизации.

Национальный стандарт — стандарт, принятый национальным орга­ном по стандартизации.

Государственный стандарт Российской Федерации (ГОСТ РФ) — на­циональный стандарт, принятый Комитетом Российской Федерации по стандартизации, метрологии и сертификации (Госстандарт России).

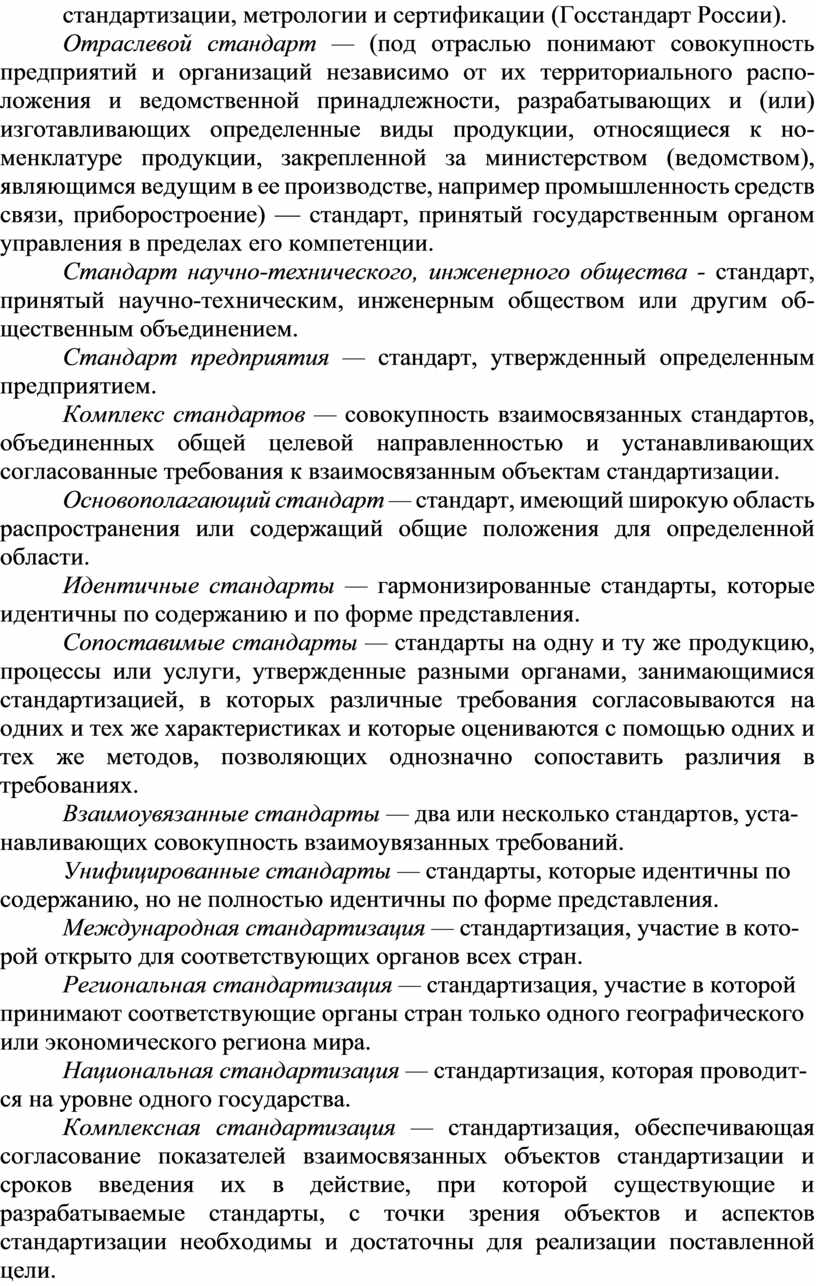

Отраслевой стандарт — (под отраслью понимают совокупность предприятий и организаций независимо от их территориального распо­ложения и ведомственной принадлежности, разрабатывающих и (или) изготавливающих определенные виды продукции, относящиеся к но­менклатуре продукции, закрепленной за министерством (ведомством), являющимся ведущим в ее производстве, например промышленность средств связи, приборостроение) — стандарт, принятый государствен­ным органом управления в пределах его компетенции.

Стандарт научно-технического, инженерного общества - стандарт, принятый научно-техническим, инженерным обществом или другим об­щественным объединением.

Стандарт предприятия — стандарт, утвержденный определенным предприятием.

Комплекс стандартов — совокупность взаимосвязанных стандар­тов, объединенных общей целевой направленностью и ус­танавливающих согласованные требования к взаимосвязанным объек­там стандартизации.

Основополагающий стандарт — стандарт, имеющий широкую об­ласть распространения или содержащий общие положения для опреде­ленной области.

Идентичные стандарты — гармонизированные стандарты, которые идентичны по содержанию и по форме представления.

Сопоставимые стандарты — стандарты на одну и ту же продукцию, процессы или услуги, утвержденные разными органами, занимающимися стандартизацией, в которых различные требования согласовываются на одних и тех же характеристиках и которые оцениваются с помощью од­них и тех же методов, позволяющих однозначно сопоставить различия в требованиях.

Взаимоувязанные стандарты — два или несколько стандартов, уста­навливающих совокупность взаимоувязанных требований.

Унифицированные стандарты — стандарты, которые идентичны по содержанию, но не полностью идентичны по форме представления.

Международная стандартизация — стандартизация, участие в кото­рой открыто для соответствующих органов всех стран.

Региональная стандартизация — стандартизация, участие в которой принимают соответствующие органы стран только одного геогра­фического или экономического региона мира.

Национальная стандартизация — стандартизация, которая проводит­ся на уровне одного государства.

Комплексная стандартизация — стандартизация, обеспечивающая согласование показателей взаимосвязанных объектов стандартизации и сроков введения их в действие, при которой существующие и разрабатываемые стандарты, с точки зрения объектов и аспектов стандартизации необходимы и достаточны для реализации поставленной цели.

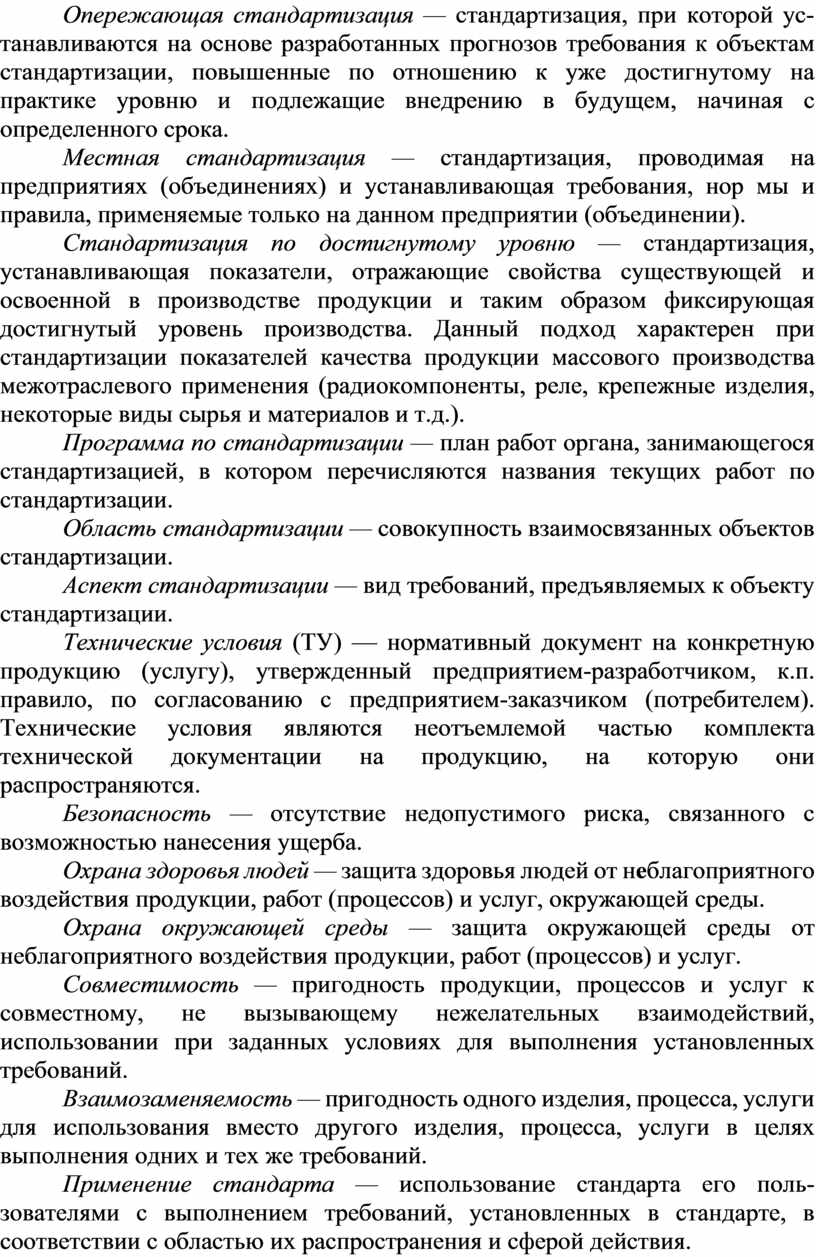

Опережающая стандартизация — стандартизация, при которой ус­танавливаются на основе разработанных прогнозов требования к объектам стандартизации, повышенные по отношению к уже достигнутому на практике уровню и подлежащие внедрению в будущем, начиная с определенного срока.

Местная стандартизация — стандартизация, проводимая на предприятиях (объединениях) и устанавливающая требования, нор мы и правила, применяемые только на данном предприятии (объединении).

Стандартизация по достигнутому уровню — стандартизация, устанавливающая показатели, отражающие свойства существующей и освоенной в производстве продукции и таким образом фиксирующая достигнутый уровень производства. Данный подход характерен при стандартизации показателей качества продукции массового производства межотраслевого применения (радиокомпоненты, реле, крепежные изделия, некоторые виды сырья и материалов и т.д.).

Программа по стандартизации — план работ органа, занимающегося стандартизацией, в котором перечисляются названия текущих работ по стандартизации.

Область стандартизации — совокупность взаимосвязанных объектов стандартизации.

Аспект стандартизации — вид требований, предъявляемых к объекту стандартизации.

Технические условия (ТУ) — нормативный документ на конкретную продукцию (услугу), утвержденный предприятием-разработчиком, к.п. правило, по согласованию с предприятием-заказчиком (потребителем). Технические условия являются неотъемлемой частью комплекта технической документации на продукцию, на которую они распространяются.

Безопасность — отсутствие недопустимого риска, связанного с возможностью нанесения ущерба.

Охрана здоровья людей — защита здоровья людей от неблагоприятного воздействия продукции, работ (процессов) и услуг, окружающей среды.

Охрана окружающей среды — защита окружающей среды от неблагоприятного воздействия продукции, работ (процессов) и услуг.

Совместимость — пригодность продукции, процессов и услуг к совместному, не вызывающему нежелательных взаимодействий, использовании при заданных условиях для выполнения установленных требований.

Взаимозаменяемость — пригодность одного изделия, процесса, услуги для использования вместо другого изделия, процесса, услуги в целях  выполнения одних и тех же требований.

Применение стандарта — использование стандарта его поль­зователями с выполнением требований, установленных в стандарте, в соответствии с областью их распространения и сферой действия.

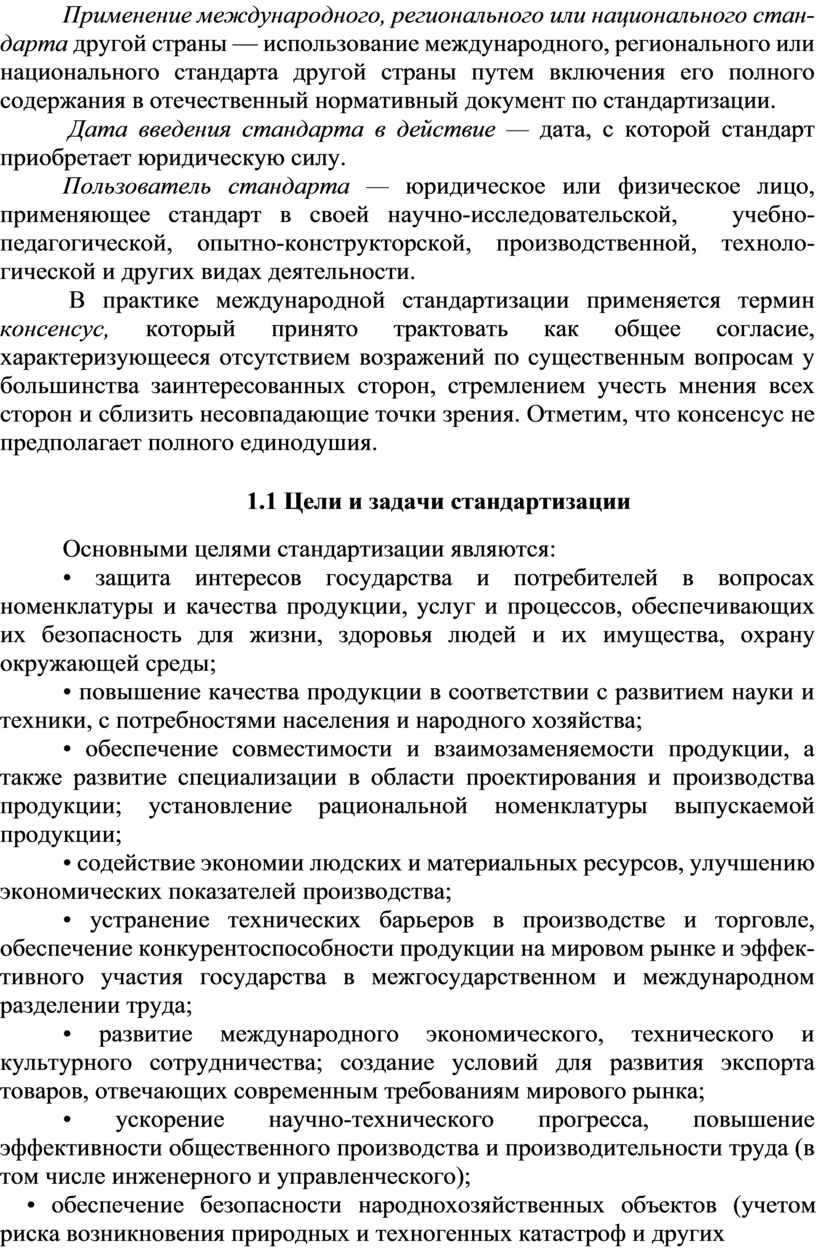

Применение международного, регионального или национального стан­дарта другой страны — использование международного, регионального или национального стандарта другой страны путем включения его пол­ного содержания в отечественный нормативный документ по стандартизации.

 Дата введения стандарта в действие — дата, с которой стандарт  приобретает юридическую силу.

Пользователь стандарта — юридическое или физическое лицо, применяющее стандарт в своей научно-исследовательской,   учебно-педагогической, опытно-конструкторской, производственной, техноло­гической и других видах деятельности.

 В практике международной стандартизации применяется термин консенсус, который принято трактовать как общее согласие, характеризующееся отсутствием возражений по существенным вопросам у большинст­ва заинтересованных сторон, стремлением учесть мнения всех сторон и сблизить несовпадающие точки зрения. Отметим, что консенсус не пред­полагает полного единодушия.

1.1 Цели и задачи стандартизации

Основными целями стандартизации являются:

• защита интересов государства и потребителей в вопросах номенклатуры и качества продукции, услуг и процессов, обеспечивающих  их безопасность для жизни, здоровья людей и их имущества, охрану окружающей среды;

• повышение качества продукции в соответствии с развитием науки и  техники, с потребностями населения и народного хозяйства;

• обеспечение совместимости и взаимозаменяемости продукции, а  также развитие специализации в области проектирования и производства продукции; установление рациональной номенклатуры выпускаемой продукции;

• содействие экономии людских и материальных ресурсов, улучшению экономических показателей производства;

• устранение технических барьеров в производстве и торговле, обеспечение конкурентоспособности продукции на мировом рынке и эффек­тивного участия государства в межгосударственном и международном  разделении труда;

• развитие международного экономического, технического и культурного сотрудничества; создание условий для развития экспорта товаров, отвечающих современным требованиям мирового рынка;

• ускорение научно-технического прогресса, повышение эффективности общественного производства и производительности труда (в том числе инженерного и управленческого);

• обеспечение безопасности народнохозяйственных объектов (учетом риска возникновения природных и техногенных катастроф и других чрезвычайных ситуаций;

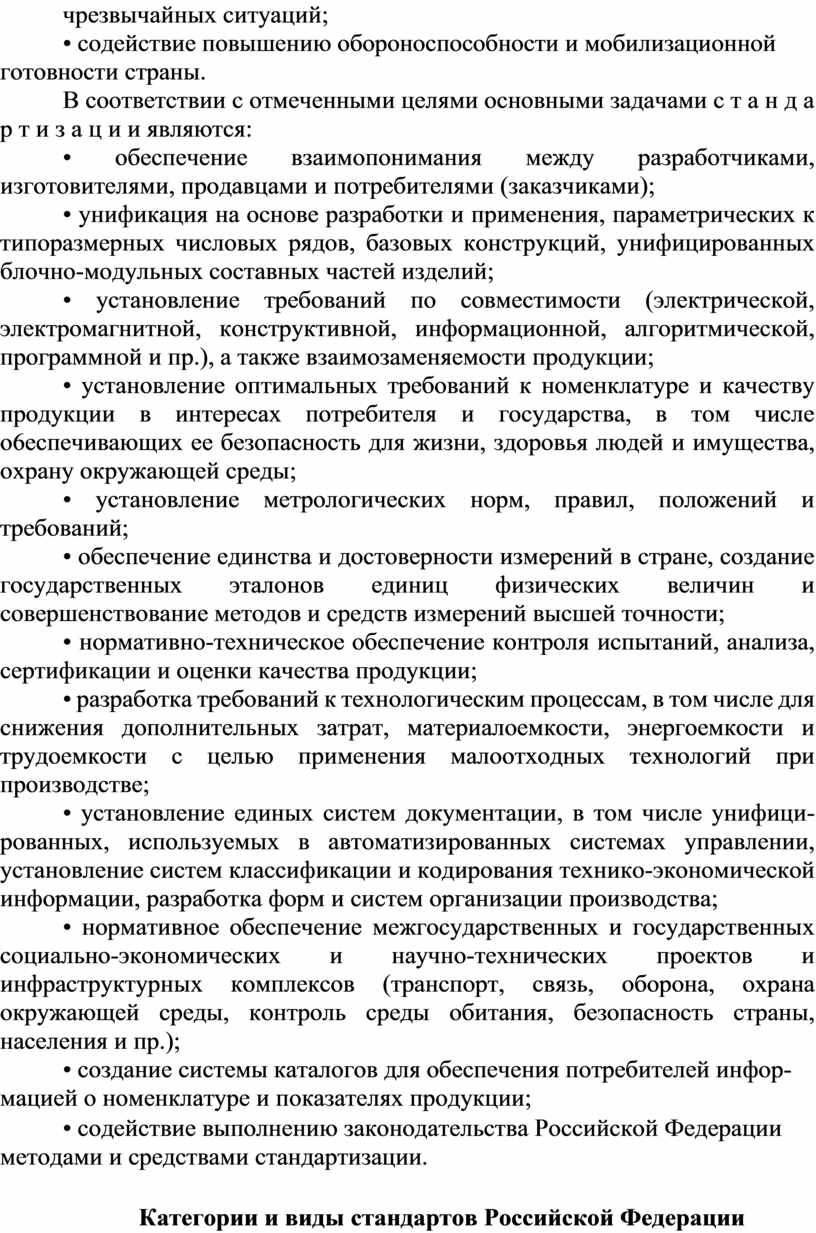

• содействие повышению обороноспособности и мобилизационной готовности страны.

В соответствии с отмеченными целями основными задачами с т а н д а р т и з а ц и и являются:

• обеспечение взаимопонимания между разработчиками, изготовителями, продавцами и потребителями (заказчиками);

• унификация на основе разработки и применения, параметрических к типоразмерных числовых рядов, базовых конструкций, унифицированных блочно-модульных составных частей изделий;

• установление требований по совместимости (электрической, электромагнитной, конструктивной, информационной, алгоритмической, программной и пр.), а также взаимозаменяемости продукции;

• установление оптимальных требований к номенклатуре и качеству продукции в интересах потребителя и государства, в том числе o6eспечивающих ее безопасность для жизни, здоровья людей и имущества, охрану окружающей среды;

• установление метрологических норм, правил, положений и требований;

• обеспечение единства и достоверности измерений в стране, создание государственных эталонов единиц физических величин и совершенствование методов и средств измерений высшей точности;

• нормативно-техническое обеспечение контроля испытаний, анализа, сертификации и оценки качества продукции;

• разработка требований к технологическим процессам, в том числе для снижения дополнительных затрат, материалоемкости, энергоемкости и трудоемкости с целью применения малоотходных технологий при производстве;

• установление единых систем документации, в том числе унифици­рованных, используемых в автоматизированных системах управлении, установление систем классификации и кодирования технико-экономической информации, разработка форм и систем организации производства;

• нормативное обеспечение межгосударственных и государственных социально-экономических и научно-технических проектов и инфраструктурных комплексов (транспорт, связь, оборона, охрана окружающей сре­ды, контроль среды обитания, безопасность страны, населения и пр.);

• создание системы каталогов для обеспечения потребителей инфор­мацией о номенклатуре и показателях продукции;

• содействие выполнению законодательства Российской Федерации методами и средствами стандартизации.

 Категории и виды стандартов Российской Федерации

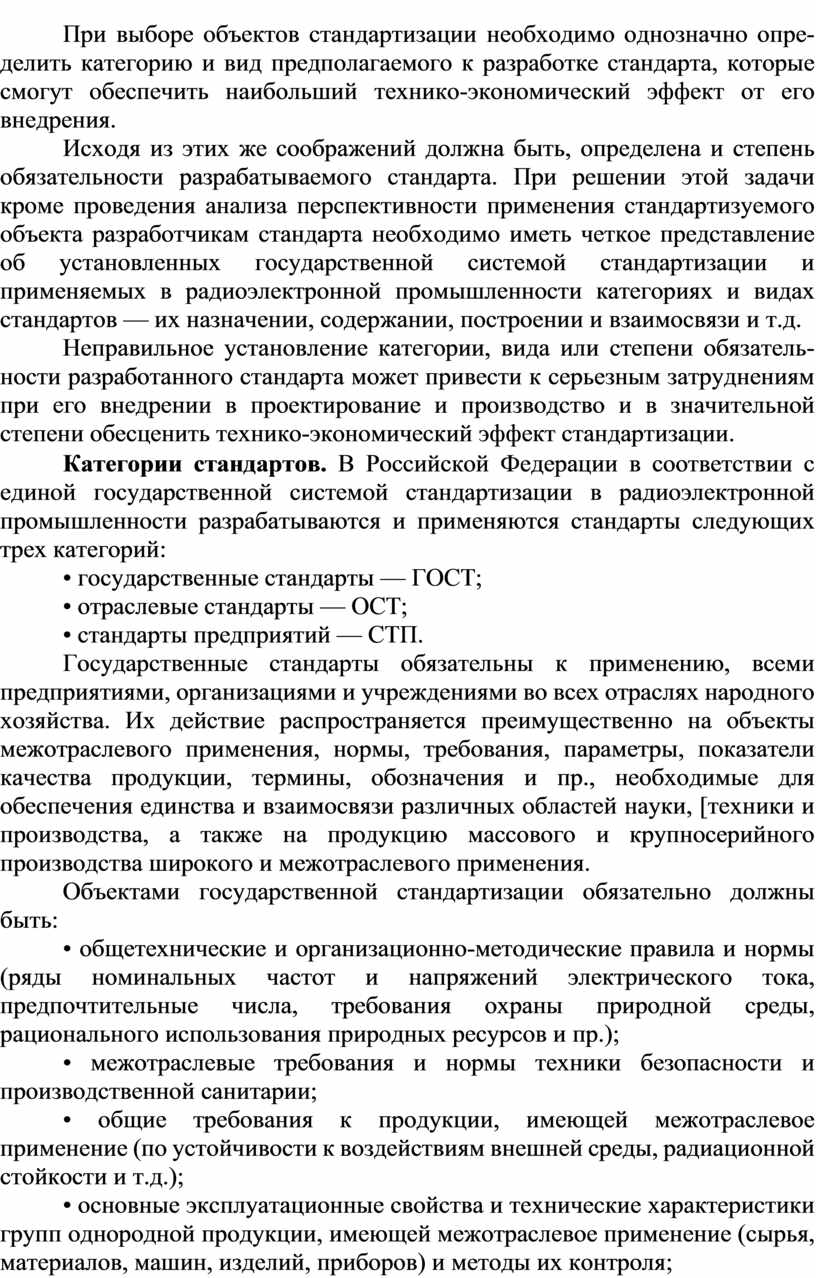

При выборе объектов стандартизации необходимо однозначно опре­делить категорию и вид предполагаемого к разработке стандарта, кото­рые смогут обеспечить наибольший технико-экономический эффект от его внедрения.

Исходя из этих же соображений должна быть, определена и степень  обязательности разрабатываемого стандарта. При решении этой задачи кроме проведения анализа перспективности применения стандартизуемого объекта разработчикам стандарта необходимо иметь четкое представление об установленных государственной системой стандартизации и применяемых в радиоэлектронной промышленности категориях и ви­дах стандартов — их назначении, содержании, построении и взаимосвя­зи и т.д.

Неправильное установление категории, вида или степени обязатель­ности разработанного стандарта может привести к серьезным затрудне­ниям при его внедрении в проектирование и производство и в значительной степени обесценить технико-экономический эффект стан­дартизации.

Категории стандартов. В Российской Федерации в соответствии с единой государственной системой стандартизации в радиоэлектронной  промышленности разрабатываются и применяются стандарты следующих трех категорий:

• государственные стандарты — ГОСТ;

• отраслевые стандарты — ОСТ;

• стандарты предприятий — СТП.

Государственные стандарты обязательны к применению, всеми предприятиями, организациями и учреждениями во всех отраслях народного хозяйства. Их действие распространяется преимущественно на объекты межотраслевого применения, нормы, требования, параметры, показатели качества продукции, термины, обозначения и пр., необходи­мые для обеспечения единства и взаимосвязи различных областей науки, [техники и производства, а также на продукцию массового и крупносерий­ного производства широкого и межотраслевого применения.

Объектами государственной стандартизации обязательно должны быть:

• общетехнические и организационно-методические правила и нормы (ряды номинальных частот и напряжений электрического тока, предпочтительные числа, требования охраны природной среды, рационального использования природных ресурсов и пр.);

• межотраслевые требования и нормы техники безопасности и производственной санитарии;

• общие требования к продукции, имеющей межотраслевое применение (по устойчивости к воздействиям внешней среды, радиационной стойкости и т.д.);

• основные эксплуатационные свойства и технические характеристики групп однородной продукции, имеющей межотраслевое применение (сырья, материалов, машин, изделий, приборов) и методы их контроля;

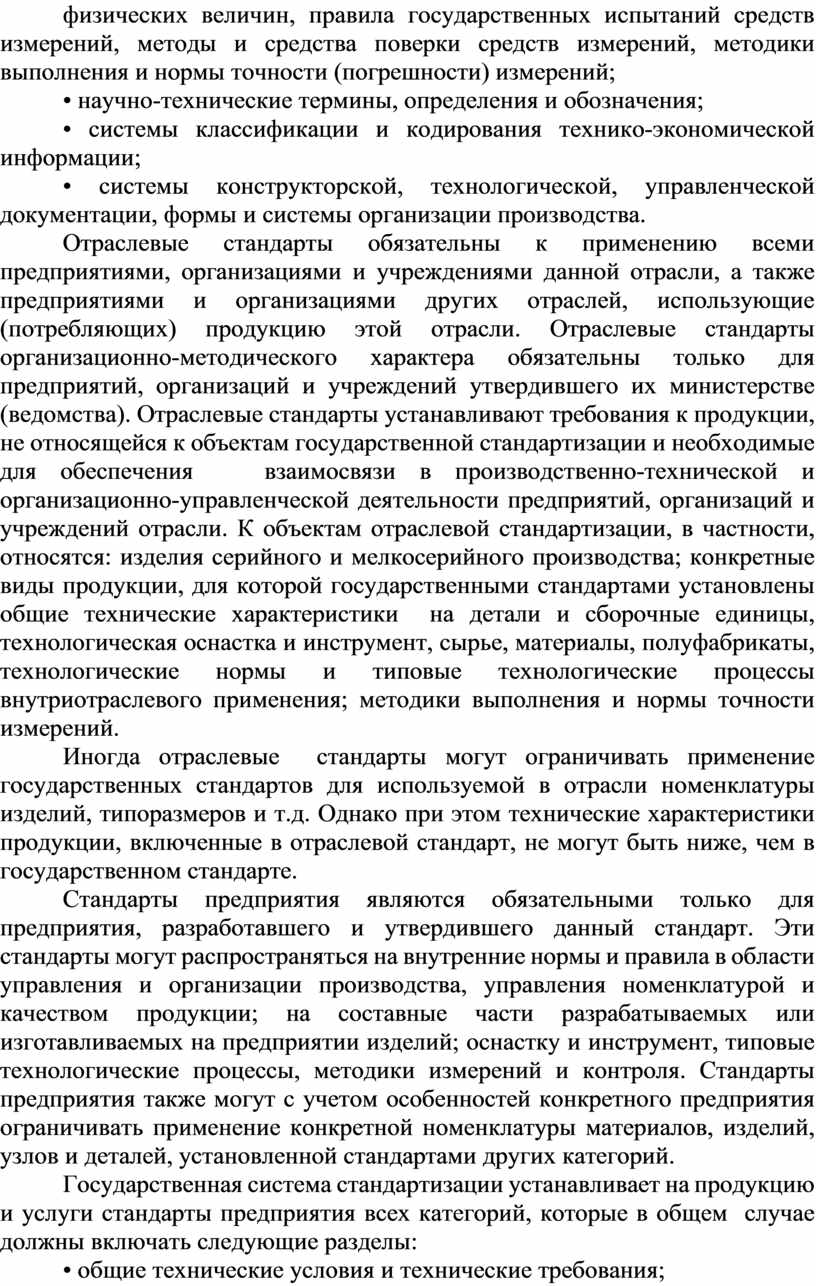

• единицы физических величин, государственные эталоны единиц физических величин, правила государственных испытаний средств измерений, методы и средства поверки средств измерений, методики выполнения и нормы точности (погрешности) измерений;

• научно-технические термины, определения и обозначения;

• системы классификации и кодирования технико-экономической информации;

• системы конструкторской, технологической, управленческой документации, формы и системы организации производства.

Отраслевые стандарты обязательны к применению всеми предприятиями, организациями и учреждениями данной отрасли, а также предприятиями и организациями других отраслей, использующие (потребляющих) продукцию этой отрасли. Отраслевые стандарты организационно-методического характера обязательны только для предприятий, организаций и учреждений утвердившего их министерстве (ведомства). Отраслевые стандарты устанавливают требования к продукции, не относящейся к объектам государственной стандартизации и необходимые для обеспечения   взаимосвязи в производственно-технической и организационно-управленческой деятельности предприятий, организаций и учреждений отрасли. К объектам отраслевой стандартизации, в частности, относятся: изделия серийного и мелкосерийного производства; конкретные виды продукции, для которой государственными стандартами установлены общие технические характеристики  на детали и сборочные единицы, технологическая оснастка и инструмент, сырье, материалы, полуфабрикаты, технологические нормы и типовые технологические процессы внутриотраслевого применения; методики выполнения и нормы точности измерений.

Иногда отраслевые  стандарты могут ограничивать применение государственных стандартов для используемой в отрасли номенклатуры изделий, типоразмеров и т.д. Однако при этом технические характеристики продукции, включенные в отраслевой стандарт, не могут быть ниже, чем в государственном стандарте.

Стандарты предприятия являются обязательными только для предприятия, разработавшего и утвердившего данный стандарт. Эти стандарты могут распространяться на внутренние нормы и правила в области управления и организации производства, управления номенкла­турой и качеством продукции; на составные части разрабатываемых или изготавливаемых на предприятии изделий; оснастку и инструмент, типо­вые технологические процессы, методики измерений и контроля. Стан­дарты предприятия также могут с учетом особенностей конкретного предприятия ограничивать применение конкретной номенклатуры мате­риалов, изделий, узлов и деталей, установленной стандартами других категорий.

Государственная система стандартизации устанавливает на продук­цию и услуги стандарты предприятия всех категорий, которые в общем  случае должны включать следующие разделы:

• общие технические условия и технические требования;

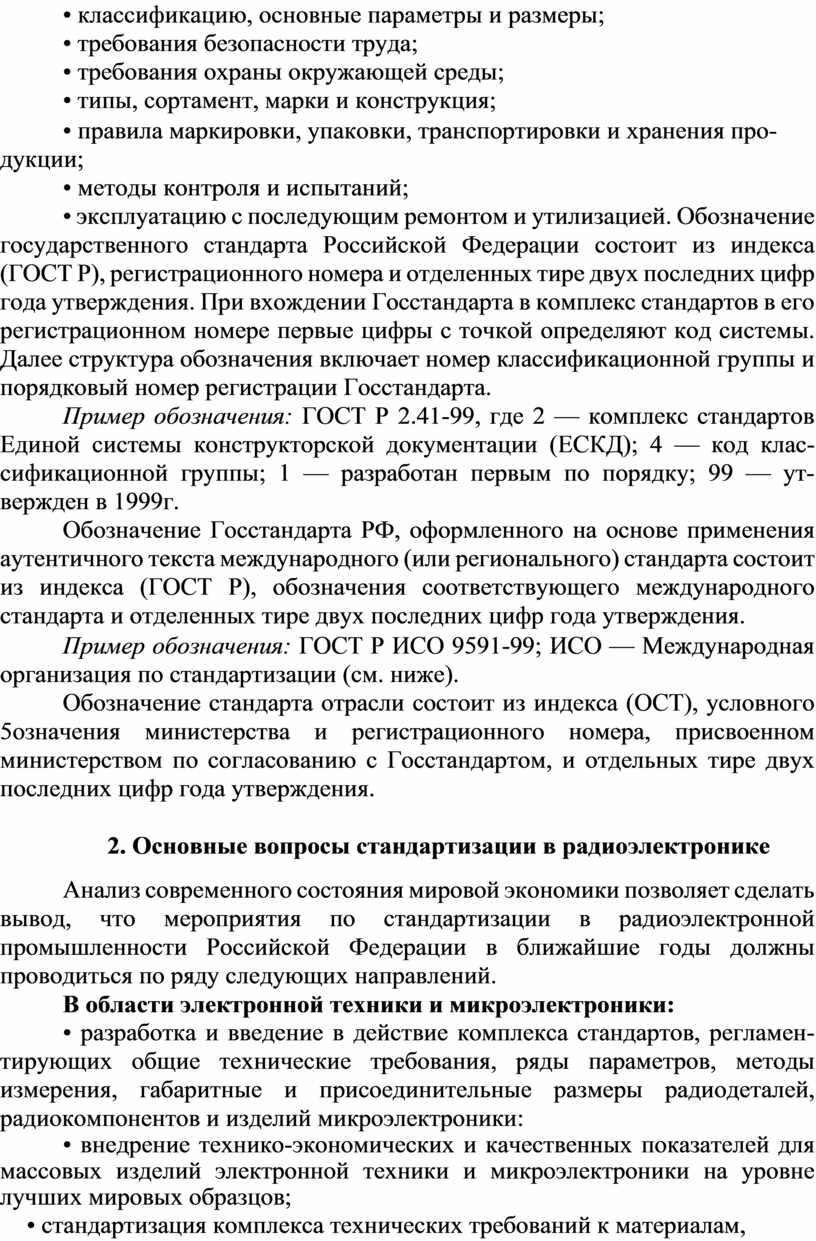

• классификацию, основные параметры и размеры;

• требования безопасности труда;

• требования охраны окружающей среды;

• типы, сортамент, марки и конструкция;

• правила маркировки, упаковки, транспортировки и хранения про­дукции;

• методы контроля и испытаний;

• эксплуатацию с последующим ремонтом и утилизацией. Обозначение государственного стандарта Российской Федерации со­стоит из индекса (ГОСТ Р), регистрационного номера и отделенных тире двух последних цифр года утверждения. При вхождении Госстандарта в комплекс стандартов в его регистрационном номере первые цифры с точкой определяют код системы. Далее структура обозначения включает номер классификационной группы и порядковый номер регистрации Госстандарта.

Пример обозначения: ГОСТ Р 2.41-99, где 2 — комплекс стандартов Единой системы конструкторской документации (ЕСКД); 4 — код клас­сификационной группы; 1 — разработан первым по порядку; 99 — ут­вержден в 1999г.

Обозначение Госстандарта РФ, оформленного на основе применения аутентичного текста международного (или регионального) стандарта состоит из индекса (ГОСТ Р), обозначения соответствующего междуна­родного стандарта и отделенных тире двух последних цифр года утвер­ждения.

Пример обозначения: ГОСТ Р ИСО 9591-99; ИСО — Международная организация по стандартизации (см. ниже).

Обозначение стандарта отрасли состоит из индекса (ОСТ), условного 5означения министерства и регистрационного номера, присвоенном министерством по согласованию с Госстандартом, и отдельных тире двух последних цифр года утверждения.

2. Основные вопросы стандартизации в радиоэлектронике

Анализ современного состояния мировой экономики позволяет сде­лать вывод, что мероприятия по стандартизации в радиоэлектронной промышленности Российской Федерации в ближайшие годы должны проводиться по ряду следующих направлений.

В области электронной техники и микроэлектроники:

• разработка и введение в действие комплекса стандартов, регламен­тирующих общие технические требования, ряды параметров, методы измерения, габаритные и присоединительные размеры радиодеталей, радиокомпонентов и изделий микроэлектроники:

• внедрение технико-экономических и качественных показателей для массовых изделий электронной техники и микроэлектроники на уровне лучших мировых образцов;

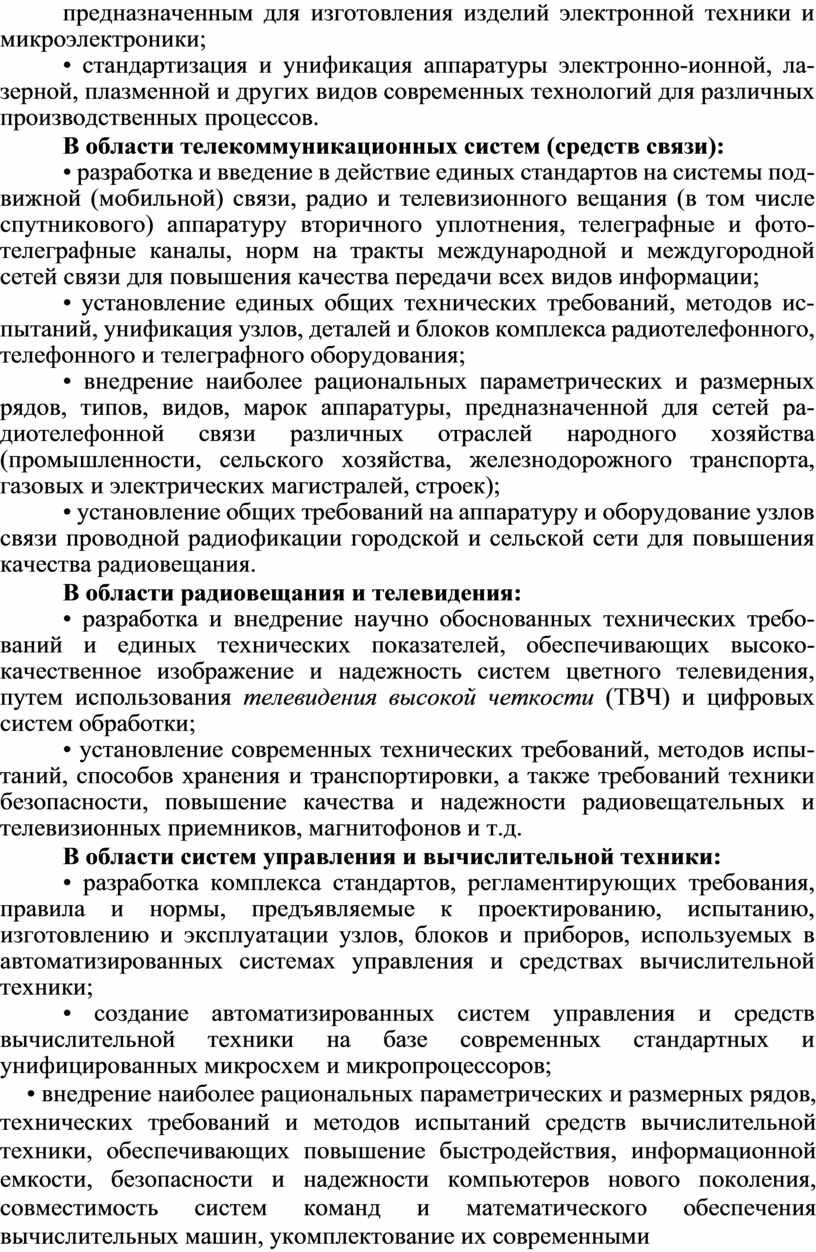

• стандартизация комплекса технических требований к материалам, предназначенным для изготовления изделий электронной техники и микроэлектроники;

• стандартизация и унификация аппаратуры электронно-ионной, ла­зерной, плазменной и других видов современных технологий для раз­личных производственных процессов.

В области телекоммуникационных систем (средств связи):

• разработка и введение в действие единых стандартов на системы под­вижной (мобильной) связи, радио и телевизионного вещания (в том числе спутникового) аппаратуру вторичного уплотнения, телеграфные и фото­телеграфные каналы, норм на тракты международной и междугородной сетей связи для повышения качества передачи всех видов информации;

• установление единых общих технических требований, методов ис­пытаний, унификация узлов, деталей и блоков комплекса радиотелефон­ного, телефонного и телеграфного оборудования;

• внедрение наиболее рациональных параметрических и размерных рядов, типов, видов, марок аппаратуры, предназначенной для сетей ра­диотелефонной связи различных отраслей народного хозяйства (промышленности, сельского хозяйства, железнодорожного транспорта, газовых и электрических магистралей, строек);

• установление общих требований на аппаратуру и оборудование уз­лов связи проводной радиофикации городской и сельской сети для по­вышения качества радиовещания.

В области радиовещания и телевидения:

• разработка и внедрение научно обоснованных технических требо­ваний и единых технических показателей, обеспечивающих высоко­качественное изображение и надежность систем цветного телевидения, путем использования телевидения высокой четкости (ТВЧ) и цифровых систем обработки;

• установление современных технических требований, методов испы­таний, способов хранения и транспортировки, а также требований тех­ники безопасности, повышение качества и надежности радиовещатель­ных и телевизионных приемников, магнитофонов и т.д.

В области систем управления и вычислительной техники:

• разработка комплекса стандартов, регламентирующих требования, правила и нормы, предъявляемые к проектированию, испытанию, изготовлению и эксплуатации узлов, блоков и приборов, используемых в автоматизированных системах управления и средствах вычислительной техники;

• создание автоматизированных систем управления и средств вычислительной техники на базе современных стандартных и унифицированных микросхем и микропроцессоров;

• внедрение наиболее рациональных параметрических и размерных рядов, технических требований и методов испытаний средств вычислительной техники, обеспечивающих повышение быстродействия, информационной емкости, безопасности и надежности компьютеров нового поколения, совместимость систем команд и математического обеспечения вычислительных машин, укомплектование их современны­ми стандартизованными устройствами ввода обработки, хранения и вы­вода информации;

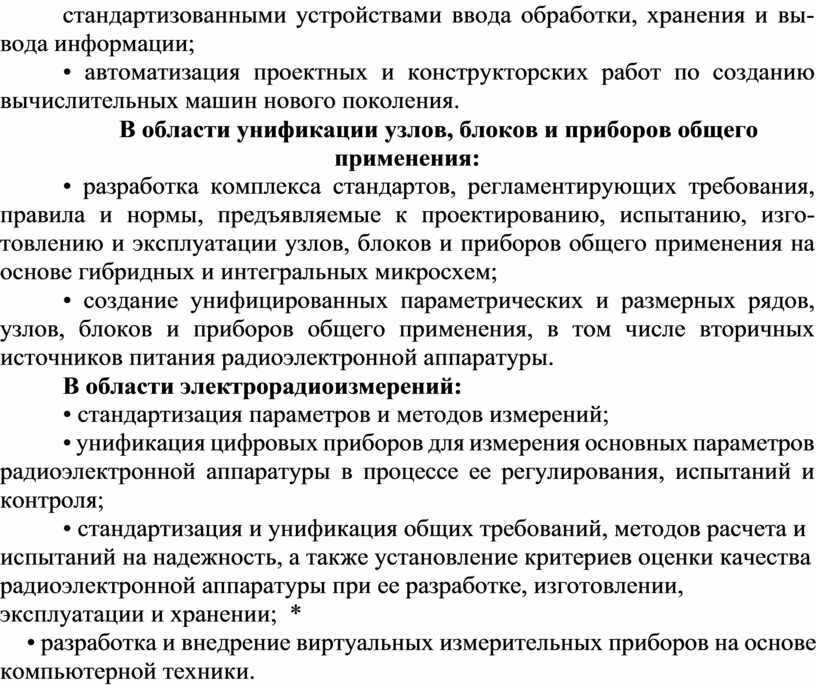

• автоматизация проектных и конструкторских работ по созданию вычислительных машин нового поколения.

В области унификации узлов, блоков и приборов общего применения:

• разработка комплекса стандартов, регламентирующих требования, правила и нормы, предъявляемые к проектированию, испытанию, изго­товлению и эксплуатации узлов, блоков и приборов общего применения на основе гибридных и интегральных микросхем;

• создание унифицированных параметрических и размерных рядов, узлов, блоков и приборов общего применения, в том числе вторичных источников питания радиоэлектронной аппаратуры.

В области электрорадиоизмерений:

• стандартизация параметров и методов измерений;

• унификация цифровых приборов для измерения основных парамет­ров радиоэлектронной аппаратуры в процессе ее регулирования, испы­таний и контроля;

• стандартизация и унификация общих требований, методов расчета и испытаний на надежность, а также установление критериев оценки качества радиоэлектронной аппаратуры при ее разработке, изготовле­нии, эксплуатации и хранении;  *

• разработка и внедрение виртуальных измерительных приборов на основе компьютерной техники.
