Лекция "Передача дискретных данных на физическом уровне"

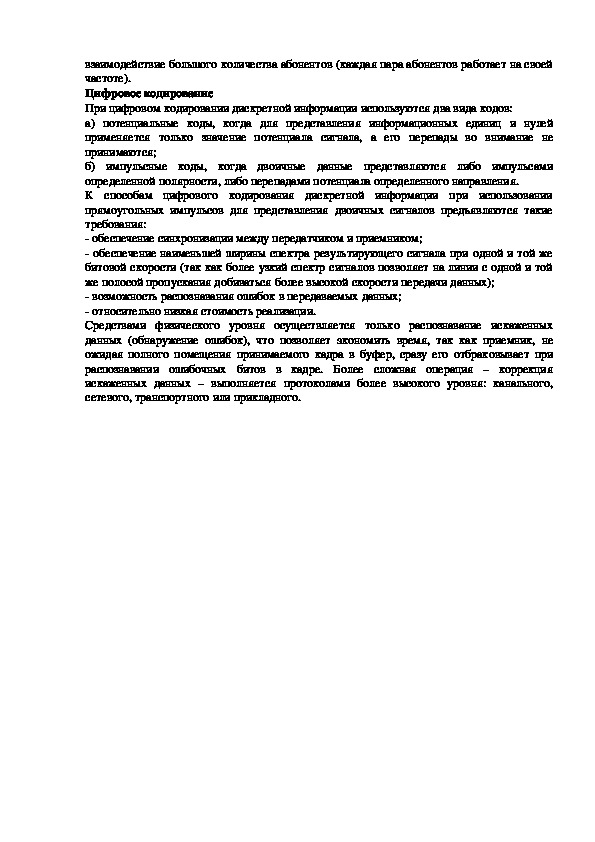

Передача дискретных данных на физическом уровне: цифровое кодирование и  аналоговая модуляция Исходная информация, которую необходимо передавать по линии связи, может быть либо дискретной   (выходные   данные   компьютеров),   либо   аналоговой   (речь,   телевизионное изображение).  Передача  дискретных  данных   базируется   на   использовании   двух   типов   физического кодирования: а)  аналоговой   модуляции,   когда   кодирование   осуществляется   за   счет   изменения параметров синусоидального несущего сигнала; б) цифрового кодирования путем изменения уровней последовательности прямоугольных информационных импульсов. Аналоговая   модуляция   приводит   к   спектру   результирующего   сигнала   гораздо   меньшей ширины,  чем при  цифровом  кодировании,  при  той  же  скорости  передачи  информации, однако для ее реализации требуется более сложная и дорогая аппаратура. В настоящее время исходные данные, имеющие аналоговую форму, все чаще передаются по каналам   связи   в   дискретном   виде   (в   виде   последовательности   единиц   и   нулей),   т.е. осуществляется дискретная модуляция аналоговых сигналов. Аналоговая модуляция Применяется   для   передачи   дискретных   данных   по   каналам   с   узкой   полосой   частот, типичным представителем которых является канал тональной частоты, предоставляемый пользователям телефонных сетей. По этому каналу передаются сигналы с частотой от 300 до 3400 Гц, т.е. его полоса пропускания равна 3100 Гц. Такая полоса вполне достаточна для передачи речи с приемлемым качеством. Ограничение полосы пропускания тонального канала   связано   с   использованием   аппаратуры   уплотнения   и   коммутации   каналов   в телефонных сетях. Перед   передачей   дискретных   данных   на   передающей   стороне   с   помощью   модулятора­ демодулятора   (модема)   осуществляется   модуляция   несущей   синусоиды   исходной последовательности   двоичных   цифр.   Обратное   преобразование   (демодуляция) выполняется принимающим модемом. Возможны три способа преобразования цифровых данных в аналоговую форму, или три метода аналоговой демодуляции: ­    когда   меняется   только   амплитуда   несущей синусоидальных   колебаний   в   соответствии   с   последовательностью   передаваемых информационных   битов:   например,   при   передаче   единицы   амплитуда   колебаний устанавливается   большой,   а   при   передаче   нуля   –   малой   или   сигнал   несущей   вообще отсутствует; ­   частотная   модуляция,   когда   под   действием   модулирующих   сигналов   (передаваемых информационных   битов)   меняется   только   частота   несущей   синусоидальных   колебаний: например, при передаче нуля – низкая, а при передаче единицы – высокая; ­   фазовая   модуляция,   когда   в   соответствии   с   последовательностью   передаваемых информационных битов изменяется только фаза несущей синусоидальных колебаний: при переходе от сигнала 1 к сигналу 0 или наоборот фаза меняется на 180°. В   чистом   виде   амплитудная   модуляция   на   практике   используется   редко   из­за   низкой помехоустойчивости. Частотная модуляция не требует сложных схем в модемах и обычно применяется в низкоскоростных модемах, работающих на скоростях 300 или 1200 бит/с. Повышение скорости передачи данных обеспечивается использованием комбинированных способов модуляции, чаще амплитудной в сочетании с фазовой. Аналоговый способ передачи дискретных данных обеспечивает широкополосную передачу путем использования в одном канале сигналов различных несущих частот. Это гарантирует амплитудная   модуляция,взаимодействие большого количества абонентов (каждая пара абонентов работает на своей частоте). Цифровое кодирование При цифровом кодировании дискретной информации используются два вида кодов: а)   потенциальные   коды,   когда   для   представления   информационных   единиц   и   нулей применяется   только   значение   потенциала   сигнала,   а   его   перепады   во   внимание   не принимаются; б)   импульсные   коды,   когда   двоичные   данные   представляются   либо   импульсами определенной полярности, либо перепадами потенциала определенного направления. К   способам   цифрового   кодирования   дискретной   информации   при   использовании прямоугольных   импульсов   для   представления   двоичных   сигналов   предъявляются   такие требования: ­ обеспечение синхронизации между передатчиком и приемником; ­ обеспечение наименьшей ширины спектра результирующего сигнала при одной и той же битовой скорости (так как более узкий спектр сигналов позволяет на линии с одной и той же полосой пропускания добиваться более высокой скорости передачи данных); ­ возможность распознавания ошибок в передаваемых данных; ­ относительно низкая стоимость реализации. Средствами   физического   уровня   осуществляется   только   распознавание   искаженных данных   (обнаружение   ошибок),   что   позволяет   экономить   время,   так   как   приемник,   не ожидая полного помещения принимаемого кадра в буфер, сразу его отбраковывает при распознавании   ошибочных   битов   в   кадре.   Более   сложная   операция   –   коррекция искаженных   данных   –   выполняется   протоколами   более   высокого   уровня:   канального, сетевого, транспортного или прикладного.
