МЕТОДИЧЕСКИЕ РЕКОМЕНДАЦИИ для выполнения практической работы студентами профессии 08.01.05 Мастер столярно-плотничных и паркетных работ МДК 02.01 Технология устройства деревянных конструкций. Технология сборки деревянных домов

БПОУ ВО «Череповецкий строительный колледж имени А.А.Лепехина»

МЕТОДИЧЕСКИЕ РЕКОМЕНДАЦИИ

для выполнения практической работы

студентами профессии 08.01.05 Мастер столярно-плотничных и паркетных работ

МДК 02.01 Технология устройства деревянных конструкций. Технология сборки деревянных домов

Разработала преподаватель

спецдисциплин

Федотова С.В.

Череповец

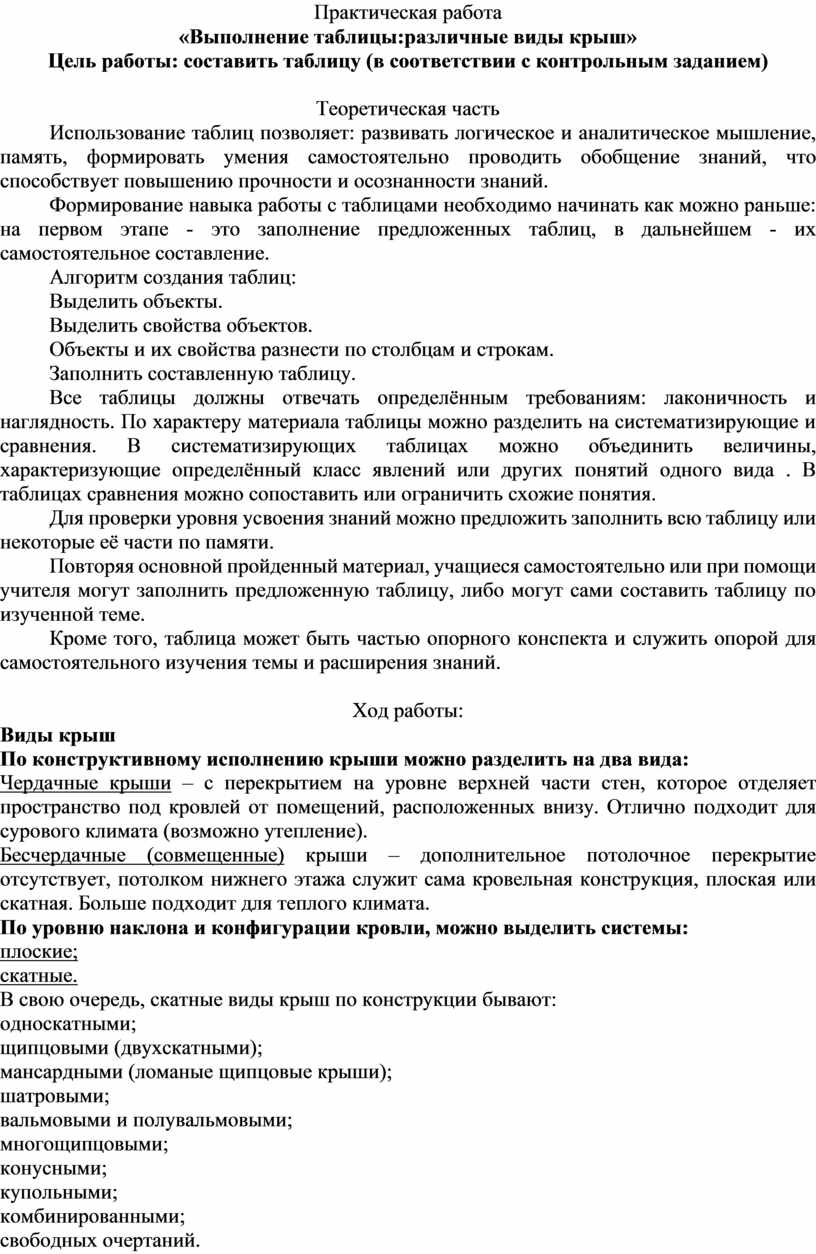

Практическая работа

«Выполнение таблицы:различные виды крыш»

Цель работы: составить таблицу (в соответствии с контрольным заданием)

Теоретическая часть

Использование таблиц позволяет: развивать логическое и аналитическое мышление, память, формировать умения самостоятельно проводить обобщение знаний, что способствует повышению прочности и осознанности знаний.

Формирование навыка работы с таблицами необходимо начинать как можно раньше: на первом этапе - это заполнение предложенных таблиц, в дальнейшем - их самостоятельное составление.

Алгоритм создания таблиц:

Выделить объекты.

Выделить свойства объектов.

Объекты и их свойства разнести по столбцам и строкам.

Заполнить составленную таблицу.

Все таблицы должны отвечать определённым требованиям: лаконичность и наглядность. По характеру материала таблицы можно разделить на систематизирующие и сравнения. В систематизирующих таблицах можно объединить величины, характеризующие определённый класс явлений или других понятий одного вида . В таблицах сравнения можно сопоставить или ограничить схожие понятия.

Для проверки уровня усвоения знаний можно предложить заполнить всю таблицу или некоторые её части по памяти.

Повторяя основной пройденный материал, учащиеся самостоятельно или при помощи учителя могут заполнить предложенную таблицу, либо могут сами составить таблицу по изученной теме.

Кроме того, таблица может быть частью опорного конспекта и служить опорой для самостоятельного изучения темы и расширения знаний.

Ход работы:

Виды крыш

По конструктивному исполнению крыши можно разделить на два вида:

Чердачные крыши – с перекрытием на уровне верхней части стен, которое отделяет пространство под кровлей от помещений, расположенных внизу. Отлично подходит для сурового климата (возможно утепление).

Бесчердачные (совмещенные) крыши – дополнительное потолочное перекрытие отсутствует, потолком нижнего этажа служит сама кровельная конструкция, плоская или скатная. Больше подходит для теплого климата.

По уровню наклона и конфигурации кровли, можно выделить системы:

плоские;

скатные.

В свою очередь, скатные виды крыш по конструкции бывают:

односкатными;

щипцовыми (двухскатными);

мансардными (ломаные щипцовые крыши);

шатровыми;

вальмовыми и полувальмовыми;

многощипцовыми;

конусными;

купольными;

комбинированными;

свободных очертаний.

Каждый тип крыши имеет свои преимущества и недостатки, эксплуатационные особенности. Рассмотрим их подробнее.

Плоские крыши

Для индивидуального домостроения плоские крыши нехарактерны по целому ряду причин, в том числе:

архитектурная невыразительность, если речь идет о постройке стандартных прямоугольных очертаний;

высокие требования к гидроизоляции кровли;

необходимость в высокой несущей способности кровельной системы, если речь идет об эксплуатируемой кровле или строительстве в регионах, для которых характерны повышенные снеговые нагрузки.

Но сегодня плоские крыши все чаще обустраиваются частными застройщиками. В первую очередь это связано с популярностью стилей модерн, минимализм и хай-тек. При этом для архитектурной выразительности здания обычно используется сочетание объемов различных частей сооружения. Еще одной причиной растущего интереса к плоским крышам стало появление на строительном рынке долговечных и надежных гидроизоляционных материалов

К преимуществам плоских крыш можно отнести возможность:

обустроить площадку для отдыха, спортивных занятий и т.д.;

создать зимний сад или оранжерею;

установить ветрогенератор или иное оборудование для повышения комфортности и экономической эффективности дома.

Кроме того, плоские крыши проще и безопаснее обслуживать – очищать от снега, ремонтировать кровлю или устранять неисправности установленного на ней оборудования.

Односкатныекрыши чаще всего устанавливаются на постройках небольшого размера, поскольку при большой площади кровли требуется увеличить угол наклона, чтобы обеспечить эффективный водоотвод. А это оборачивается повышенной парусностью крыши.

Если речь идет о жилом доме, то для архитектурной выразительности здания нередко использую прием, когда две (или больше) односкатные крыши над разными частями постройки визуально имитируют двухскатную (или многощипцовую) конструкцию.

В число преимуществ односкатных крыш входит:

простота расчетов и монтажных работ;

экономичность (используется минимум материалов);

малый вес (подходит для строений на фундаментах облегченного типа).

Если угол наклона ската относительно небольшой, обслуживание кровли безопаснее по сравнению с другими видами скатных конструкций.

К недостаткам системы данного типа относится ограниченность чердачного пространства – его сложно полноценно использовать в хозяйственных целях и труднее качественно утеплить

Двускатные (щипцовые) крыши

Преимущество данной системы заключается в следующем:

стропильную конструкцию достаточно легко рассчитать и смонтировать;

пространство под скатами можно использовать для складирования вещей или в иных хозяйственных целях, в том числе для установки вентиляционного и иного оборудования;

при желании чердак переоборудуется в жилое помещение;

за счет достаточно крутого наклона скатов (обычно 15-60 градусов, зависит от атмосферных нагрузок в регионе и выбранного материала покрытия) снег и дождевая влага легко сходит с кровли;

финансовые вложения в двухскатную конструкцию относительно невелики;

дом с щипцовой крышей выглядит эстетически привлекательно.

Однако стоит обратить внимание, что щипцовая крыша подходит для относительно небольших по площади строений, поскольку площадь кровли заметно растет с увеличением габаритов коробки дома

Под мансардными крышами обычно подразумеваются «ломаные» двухскатные конструкции. В этом случае каждый скат состоит из двух частей, расположенных под разными углами, причем нижняя монтируется почти вертикально. Особенность стропильной системы состоит в том, что она позволяет расширить полезное пространство чердачного помещения, как бы продолжив стены дома вверх.

Финансовые вложения в систему такого типа на 25-30% выше, чем на монтаж щипцовой крыши, но выигрыш в плане функциональности постройки значительно больше, поскольку практически добавляется полноценный жилой этаж. А в сравнении с возведением полноценного двухэтажного дома можно заметно сэкономить, поскольку монтаж и утепление кровельной системы обойдется намного дешевле обустройства усиленного фундамента и возведения стен второго этажа.

Утепление мансарды позволит снизить теплопотери нижних помещений дома, но подкровельное пространство нуждается в качественной вентиляции, так как неизбежно использование паронепроницаемых материалов (теплоизолятора из вспененного полимера или специальной мембраны, защищающей минеральную вату от влаги);

если в скаты кровли врезать окна, можно обеспечить качественное дневное освещение;

при использовании специальной мебели, можно максимально задействовать пространство в «мертвых» зонах между вертикальными стенами помещения и скатами.

Шатровые крыши

Визуально конструкция представляет собой четыре одинаковых равнобедренных треугольника, вершины которых сходятся в одной точке, а основания лежат на стенах постройки.

Шатровые (пирамидальные) конструкции идеально подходят для возведения на домах, коробка которых имеет квадратную форму. К их преимуществам можно отнести:

высокую устойчивость к атмосферным нагрузкам;

привлекательный внешний вид;

возможность использования практически любых кровельных материалов.

Недостатком можно назвать повышенные требования к расчетам системы и исполнению монтажных работ. Чтобы стропильная система выдерживала нагрузки и равномерно распределяла их на стены дома, ее несущий каркас должен быть выполнен строго симметрично.

Вальмовые крыши

Вальмовые конструкции в первую очередь получили распространение в Северной Европе, в краях, для которых характерны сильные ветра и обильные осадки. Как и шатровые конструкции, вальмовые системы имеют четыре ската, но они не одинаковы, а попарно симметричны. На коротких сторонах дома скаты треугольные, на длинных – трапециевидные, которые в верхней части сходятся в коньке.

Вальмовую крышу не сорвет даже шквальный ветер, за счет длинных свесов она надежно защищает стены дома от осадков. Чердачное помещение под такой крышей достаточно просторное, и при желании там можно обустроить мансарду, установив в кровле окна.

Разновидностью вальмовых конструкций является полувальмовые крыши. Они отличаются тем, что треугольные скаты приблизительно вдвое короче боковых трапециевидных и открывают верхнюю часть фронтона. Такие крыши используются на двух- трехэтажных постройках, в этом случае у верхнего (мансардного) этажа окна имеются только на фронтонах, так как боковые части закрыты кровлей

Вальмовый и полувальмовый виды крыш для частного дома относятся к сложным в монтаже, так как требуют повышенной точности при расчетах стропильной системы и установке каркаса. Также следует учесть повышенный расход материалов для возведения каркаса и укладки кровельного пирога. Но стоит отметить, что постройки с такими крышами смотрятся солидно и респектабельно.

Многощипцовые конструкции

Оригинальную крышу можно создать, скомбинировав между собой несколько двухскатных конструкций. Самый распространенный вариант – установка маленьких щипцовых крыш над мансардными окнами на фронтонах и скатах крыши дома. Также отдельные двухскатные крыши могут возводиться над каждой из частей коробки дома сложной конфигурации, что в целом создает уникальный ансамбль.

Следует отметить, что расчет и монтаж многощипцовых конструкций требуется доверить профессионалам, так как сложная стропильная система должна правильно распределять нагрузку на строительные конструкции

Слабым местом многощипцовых крыш является гидроизоляция ендов и примыканий, которыми изобилует конструкция. Такая кровля требует при монтаже повышенного внимания и использования самых надежных гидроизоляционных материалов.

Конические крыши

Такие конструкции в «цельном» виде обычно венчают круглые или многоугольные башни, дома круглой формы. Неполные конусы используются для создания кровли над выступающим эркером, в этом случае особую сложность представляет сопряжение конусного элемента крыши со стропильной системой кровли над основной частью дома

Для обустройства покрытия на конической крыше подходят далеко не все кровельные материалы. В первую очередь можно использовать:

рулонные битумные материалы с декоративно-защитным покрытием;

битумную черепицу;

натуральную черепицу;

медную или деревянную «чешую»;

сланец, известняк;

тростник и другие растительные материалы.

Купольные крыши

Разбираясь, какие бывают крыши на частных домах, нельзя не упомянуть о купольных крышах. Различаются две основные разновидности:

утепленная кровля (с оконными конструкциями или «глухая») в составе купольного дома;

панорамная остекленная (или частично остекленная) конструкция над частью дома сложной архитектуры.

Каркас купольной системы в первом случае может быть изготовлен из древесины. Полностью остекленные купола изготавливают из металлических (стальных или алюминиевых) конструкций, при этом требуются профессиональные инженерные расчеты и грамотное изготовление каркаса, который должен успешно выдерживать атмосферные нагрузки.

В качестве светопрозрачного заполнения может использоваться:

армированное или ламинированное стекло (при разрушении этих материалов не образуются опасные осколки, но их светопропускная способность не самая высокая);

триплекс (полностью безопасен, хорошо пропускает свет);

пластиковые материалы – поликарбонат, прозрачный шифер, оргстекло (имеют малый вес и безопасны при разрушении, но следует принимать во внимание стойкость каждого из данных материалов к ультрафиолету и светопропускные свойства

Панорамная купольная крыша сложна не только в монтаже, но и в обслуживании. Остекление необходимо регулярно мыть снаружи, поскольку на его поверхности будет оседать пыль. В зимний период верхняя часть купола будет покрываться снегом и наледью, если не предусмотреть специальную систему подогрева.

К преимуществам купольных крыш относится:

оригинальность и эстетичность внешнего вида;

повышенная теплоэффективность утепленных конструкций – форма купола способствует равномерному распределению тепла, в помещении отсутствуют промерзающие углы;

остекленные конструкции дают возможность создать оригинальный зимний сад или помещение для наблюдений за звездами.

Комбинированные крыши

Дома сложной архитектуры с переменной этажностью, изобилующие башнями, эркерами и другими элементами, требуют возведения комбинированной крыши. В ходе разработки проекта специалистам требуется грамотно скомбинировать несколько видов кровли в единый гармоничный ансамбль.

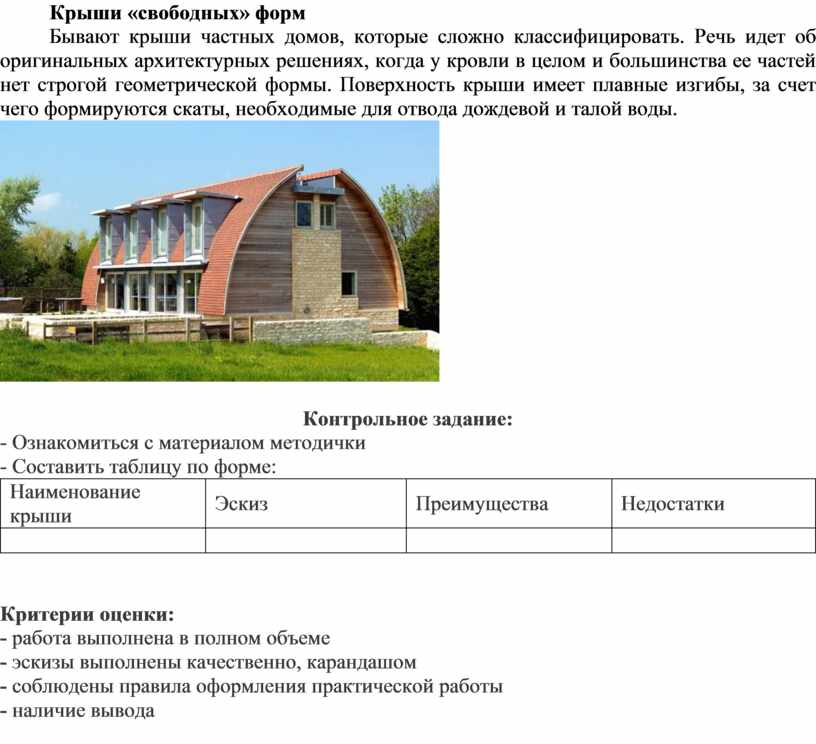

Крыши «свободных» форм

Бывают крыши частных домов, которые сложно классифицировать. Речь идет об оригинальных архитектурных решениях, когда у кровли в целом и большинства ее частей нет строгой геометрической формы. Поверхность крыши имеет плавные изгибы, за счет чего формируются скаты, необходимые для отвода дождевой и талой воды.

Контрольное задание:

- Ознакомиться с материалом методички

- Составить таблицу по форме:

Критерии оценки:

- работа выполнена в полном объеме

- эскизы выполнены качественно, карандашом

- соблюдены правила оформления практической работы

- наличие вывода
