Методические указания к выполнению лабораторной работы. Тема: Ремонт и наладка электроконтактного манометра. Предназначены для студентов специальности "Автоматизация технологических процессов и производств"

Лабораторная работа №4

Тема: «Ремонт и наладка электроконтактного манометра (ЭКМ)»

Учебная цель: Приобрести навыки в изучении прибора ЭКМ, выявить неполадки прибора, а также найти способ устранения неполадок.

Теоретическое положение:

Электроконтактный манометр — это датчик, который применяется для измерения избыточного и вакуумметрического давлений в разных средах (жидкость, газ, пар), используется в качестве сигнализирующего устройства прямого действия и позволяет управлять производственными процессами, при этом особым условием к среде является исключение ее кристаллизации.

ЭКМ применяется для выдачи сигналов управления исполнительным механизмам, которые поддерживают значения давления в трубопроводе, а также компрессорных установках, гидросистемах, пневмооборудованиях или бытовых автоклавах на определённом значении. Электроконтактный манометр пользуется популярностью во многих отраслях промышленности и инфраструктурных системах:

–     Энергетики

–     Металлургии

–     Нефтегазовой и нефтехимической промышленности

–     Системах водоснабжения

–     Машиностроительных установках

–     Генерации тепла и его распределение

Разновидности моделей датчиков

Производством электроконтактных манометров занимается немало производителей, некоторые предлагают достаточно широкую линейку моделей, приведенный ниже перечень разделен согласно различным заводам-изготовителям: ТМ (ТВ, ТМВ), 10-ой серии; PGS23.100, PGS23.160; ЭКМ100Вм, ЭКМ160Вм; ТМ-510Р.05, ТМ-510Р.06, ДМ2005Сг и ее аналог ТМ-610.05 РОСМА.

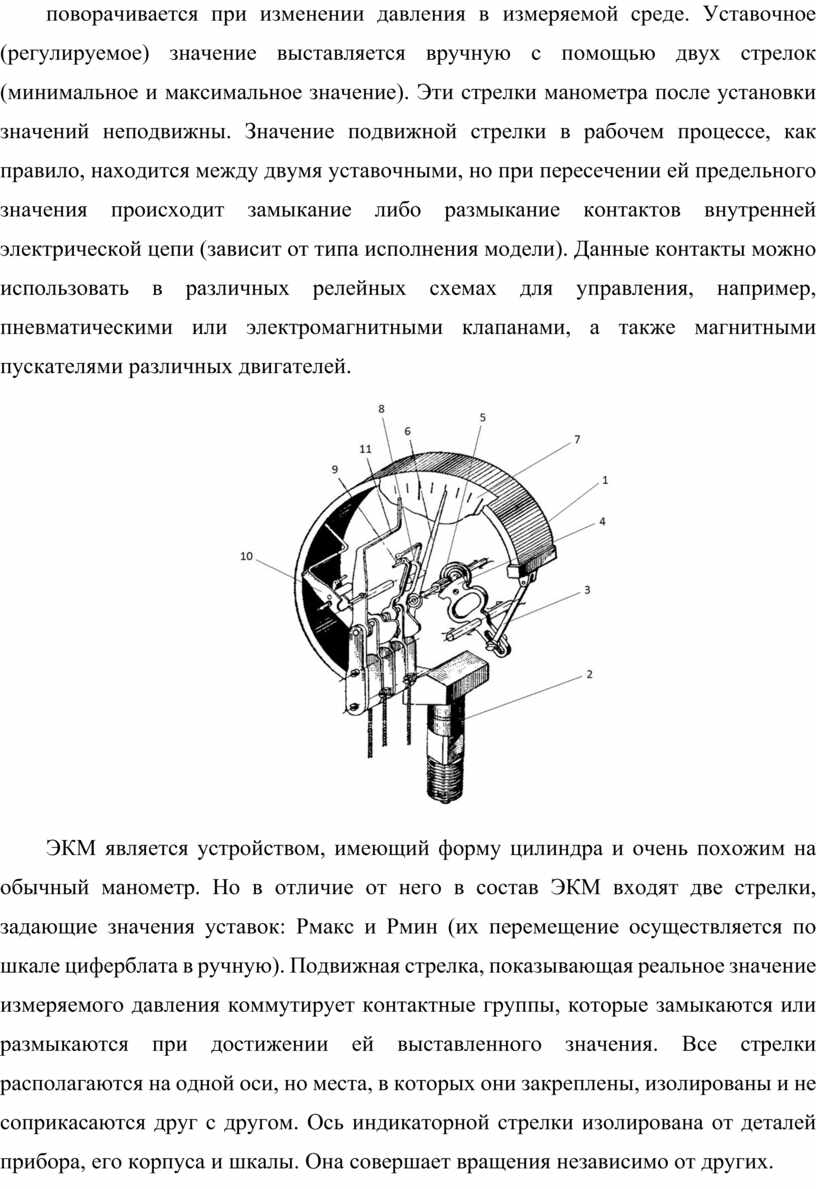

Принцип работы ЭКМ заключается в замыкании или размыкании подвижным контактом некого уставочного значения. Подвижным контактом электроконтактного манометра является показывающая давление стрелка, которая поворачивается при изменении давления в измеряемой среде. Уставочное (регулируемое) значение выставляется вручную с помощью двух стрелок (минимальное и максимальное значение). Эти стрелки манометра после установки значений неподвижны. Значение подвижной стрелки в рабочем процессе, как правило, находится между двумя уставочными, но при пересечении ей предельного значения происходит замыкание либо размыкание контактов внутренней электрической цепи (зависит от типа исполнения модели). Данные контакты можно использовать в различных релейных схемах для управления, например, пневматическими или электромагнитными клапанами, а также магнитными пускателями различных двигателей.

ЭКМ является устройством, имеющий форму цилиндра и очень похожим на обычный манометр. Но в отличие от него в состав ЭКМ входят две стрелки, задающие значения уставок: Рмакс и Рмин (их перемещение осуществляется по шкале циферблата в ручную). Подвижная стрелка, показывающая реальное значение измеряемого давления коммутирует контактные группы, которые замыкаются или размыкаются при достижении ей выставленного значения. Все стрелки располагаются на одной оси, но места, в которых они закреплены, изолированы и не соприкасаются друг с другом. Ось индикаторной стрелки изолирована от деталей прибора, его корпуса и шкалы. Она совершает вращения независимо от других.

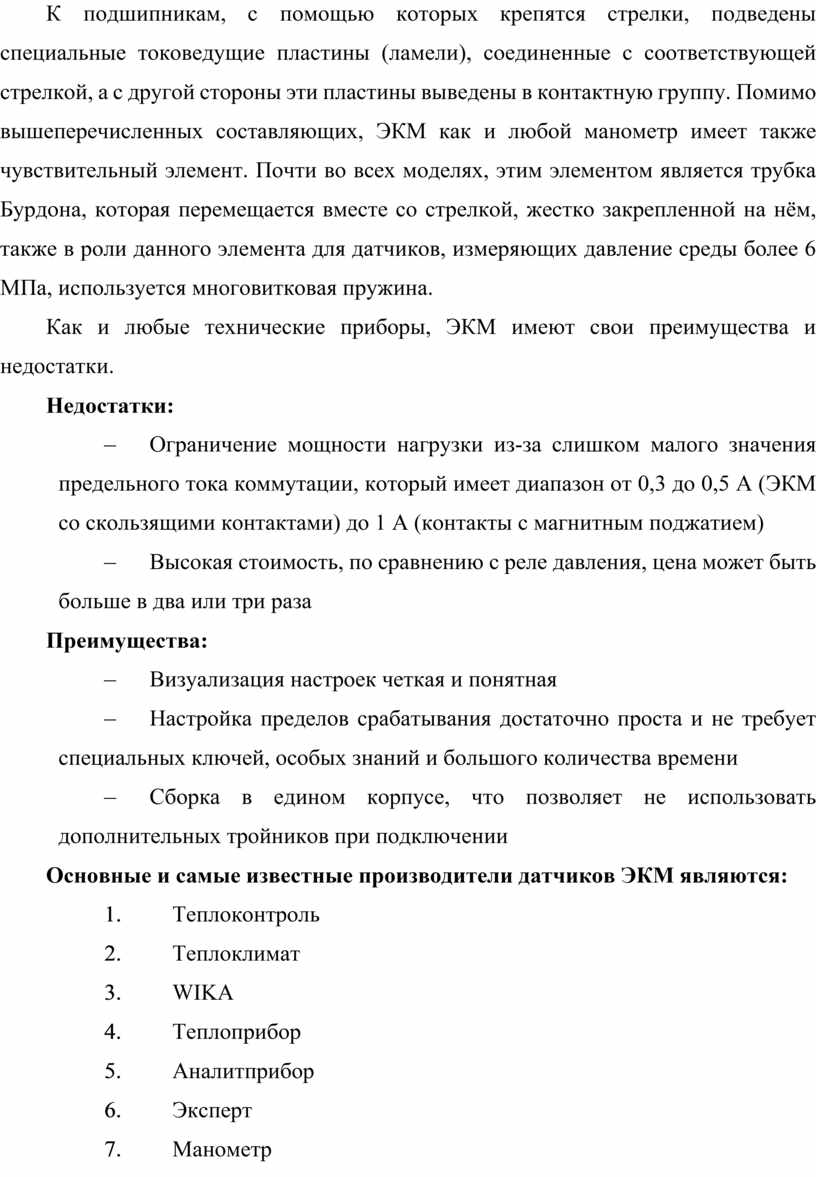

К подшипникам, с помощью которых крепятся стрелки, подведены специальные токоведущие пластины (ламели), соединенные с соответствующей стрелкой, а с другой стороны эти пластины выведены в контактную группу. Помимо вышеперечисленных составляющих, ЭКМ как и любой манометр имеет также чувствительный элемент. Почти во всех моделях, этим элементом является трубка Бурдона, которая перемещается вместе со стрелкой, жестко закрепленной на нём, также в роли данного элемента для датчиков, измеряющих давление среды более 6 МПа, используется многовитковая пружина.

Как и любые технические приборы, ЭКМ имеют свои преимущества и недостатки.

Недостатки:

–              Ограничение мощности нагрузки из-за слишком малого значения предельного тока коммутации, который имеет диапазон от 0,3 до 0,5 А (ЭКМ со скользящими контактами) до 1 А (контакты с магнитным поджатием)

–              Высокая стоимость, по сравнению с реле давления, цена может быть больше в два или три раза

Преимущества:

–              Визуализация настроек четкая и понятная

–              Настройка пределов срабатывания достаточно проста и не требует специальных ключей, особых знаний и большого количества времени

–              Сборка в едином корпусе, что позволяет не использовать дополнительных тройников при подключении

Основные и самые известные производители датчиков ЭКМ являются:

1.                     Теплоконтроль

2.                     Теплоклимат

3.                     WIKA

4.                     Теплоприбор

5.                     Аналитприбор

6.                     Эксперт

7.                     Манометр

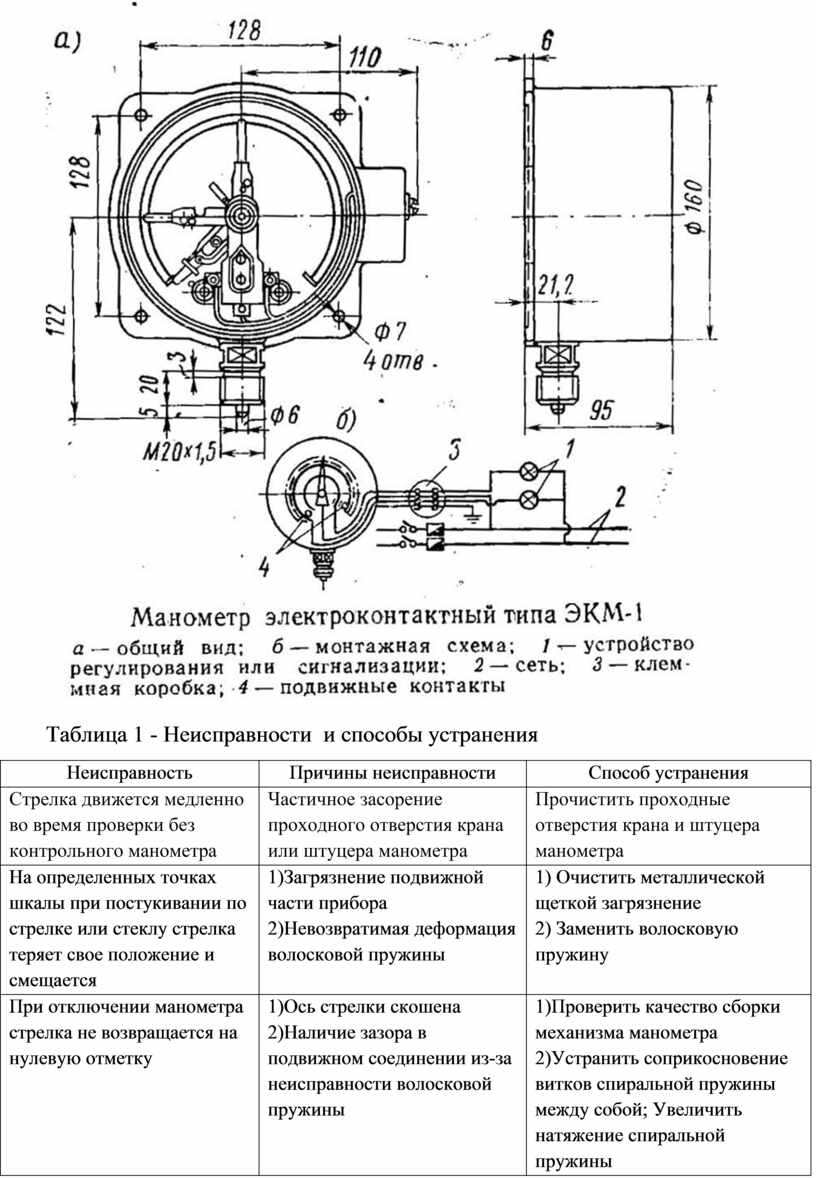

Таблица 1 - Неисправности  и способы устранения

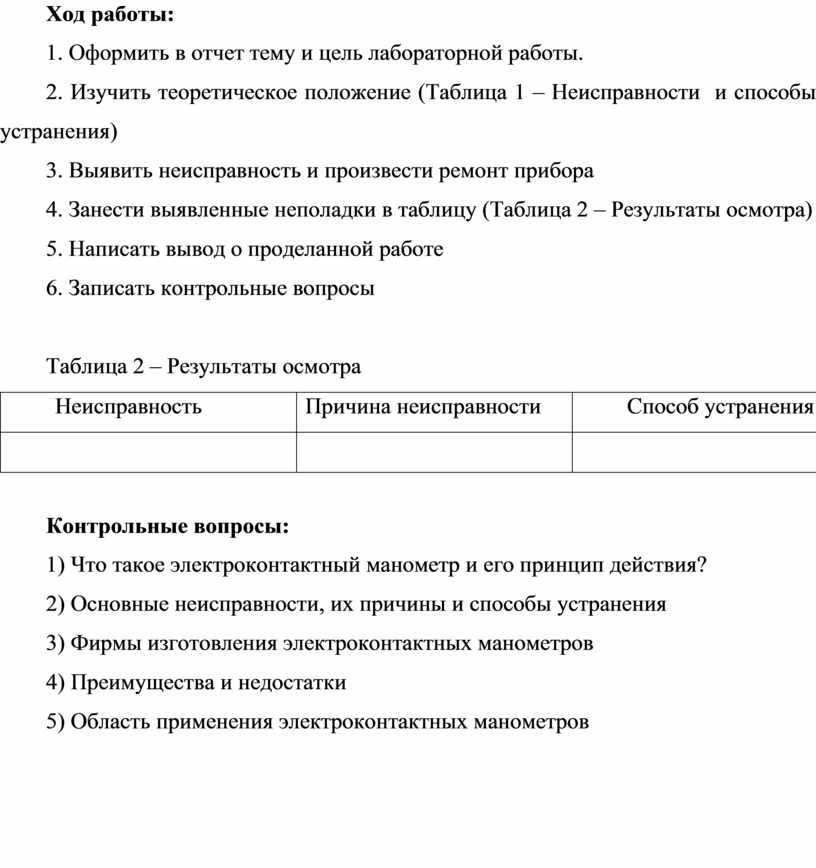

Ход работы:

1. Оформить в отчет тему и цель лабораторной работы.

2. Изучить теоретическое положение (Таблица 1 – Неисправности  и способы устранения)

3. Выявить неисправность и произвести ремонт прибора

4. Занести выявленные неполадки в таблицу (Таблица 2 – Результаты осмотра)

5. Написать вывод о проделанной работе

6. Записать контрольные вопросы

Таблица 2 – Результаты осмотра

Контрольные вопросы:

1) Что такое электроконтактный манометр и его принцип действия?

2) Основные неисправности, их причины и способы устранения

3) Фирмы изготовления электроконтактных манометров

4) Преимущества и недостатки

5) Область применения электроконтактных манометров
