Отчет о практике специальности 08.02.07.

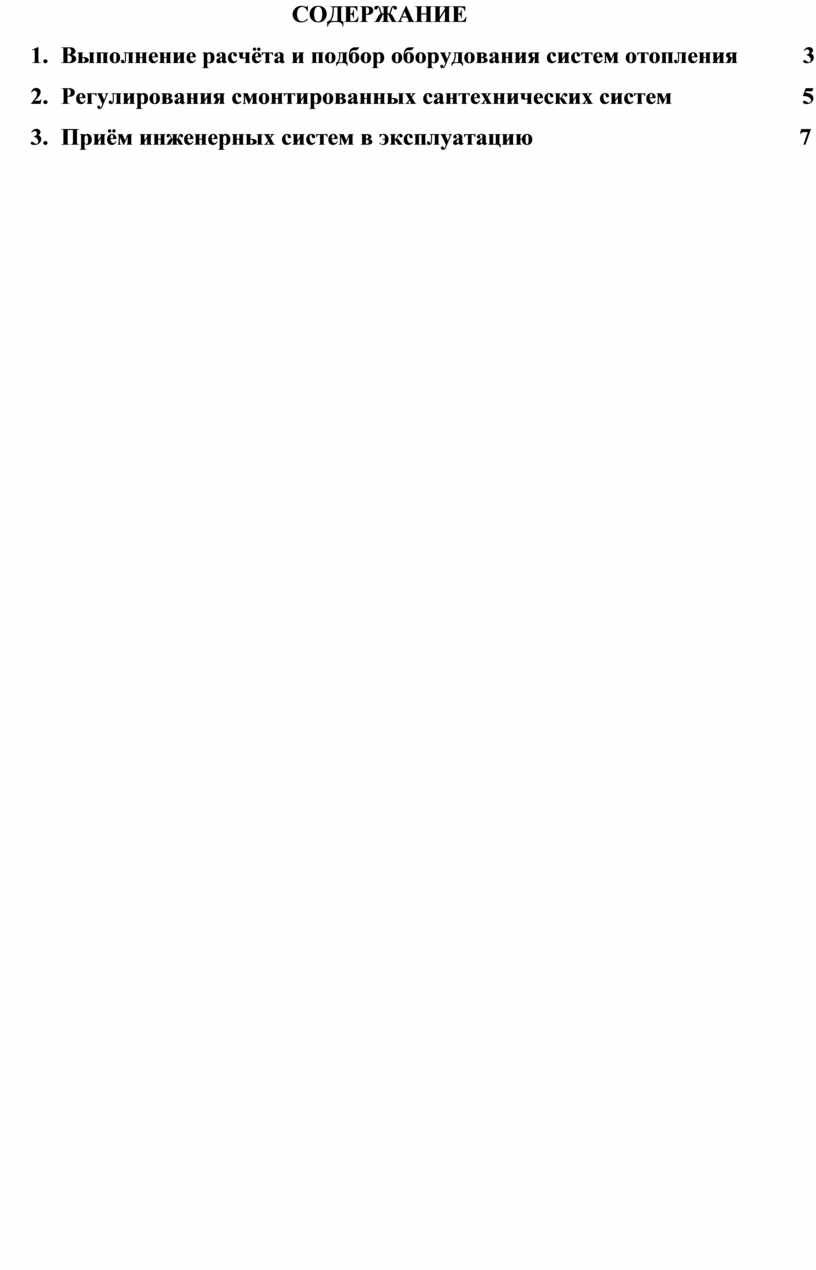

                             СОДЕРЖАНИЕ

1.     Выполнение расчёта и подбор оборудования систем отопления           3

2.     Регулирования смонтированных сантехнических систем                      5

3.     Приём инженерных систем в эксплуатацию                                             7

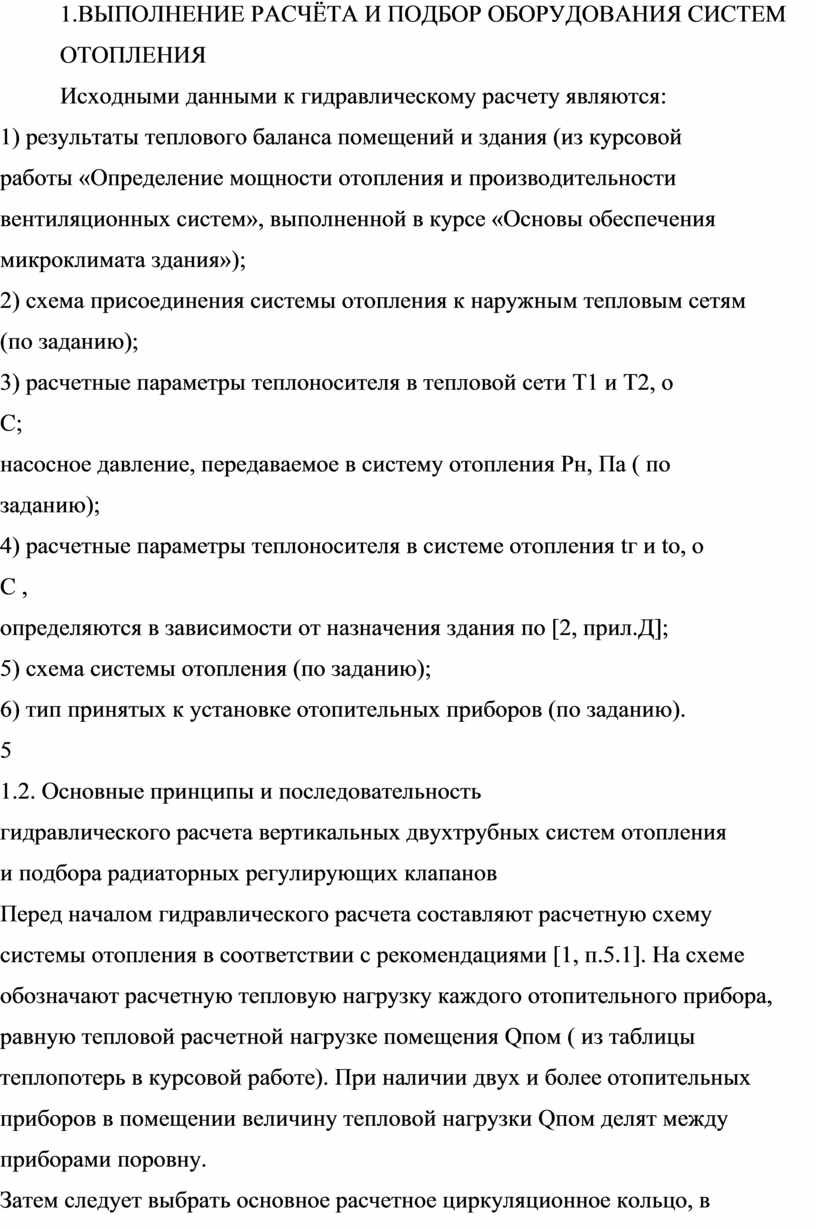

1.ВЫПОЛНЕНИЕ РАСЧЁТА И ПОДБОР ОБОРУДОВАНИЯ СИСТЕМ ОТОПЛЕНИЯ

Исходными данными к гидравлическому расчету являются:

1) результаты теплового баланса помещений и здания (из курсовой

работы «Определение мощности отопления и производительности

вентиляционных систем», выполненной в курсе «Основы обеспечения

микроклимата здания»);

2) схема присоединения системы отопления к наружным тепловым сетям

(по заданию);

3) расчетные параметры теплоносителя в тепловой сети Т1 и Т2, о

С;

насосное давление, передаваемое в систему отопления Pн, Па ( по

заданию);

4) расчетные параметры теплоносителя в системе отопления tг и tо, о

С ,

определяются в зависимости от назначения здания по [2, прил.Д];

5) схема системы отопления (по заданию);

6) тип принятых к установке отопительных приборов (по заданию).

5

1.2. Основные принципы и последовательность

гидравлического расчета вертикальных двухтрубных систем отопления

и подбора радиаторных регулирующих клапанов

Перед началом гидравлического расчета составляют расчетную схему

системы отопления в соответствии с рекомендациями [1, п.5.1]. На схеме

обозначают расчетную тепловую нагрузку каждого отопительного прибора,

равную тепловой расчетной нагрузке помещения Qпом ( из таблицы

теплопотерь в курсовой работе). При наличии двух и более отопительных

приборов в помещении величину тепловой нагрузки Qпом делят между

приборами поровну.

Затем следует выбрать основное расчетное циркуляционное кольцо, в

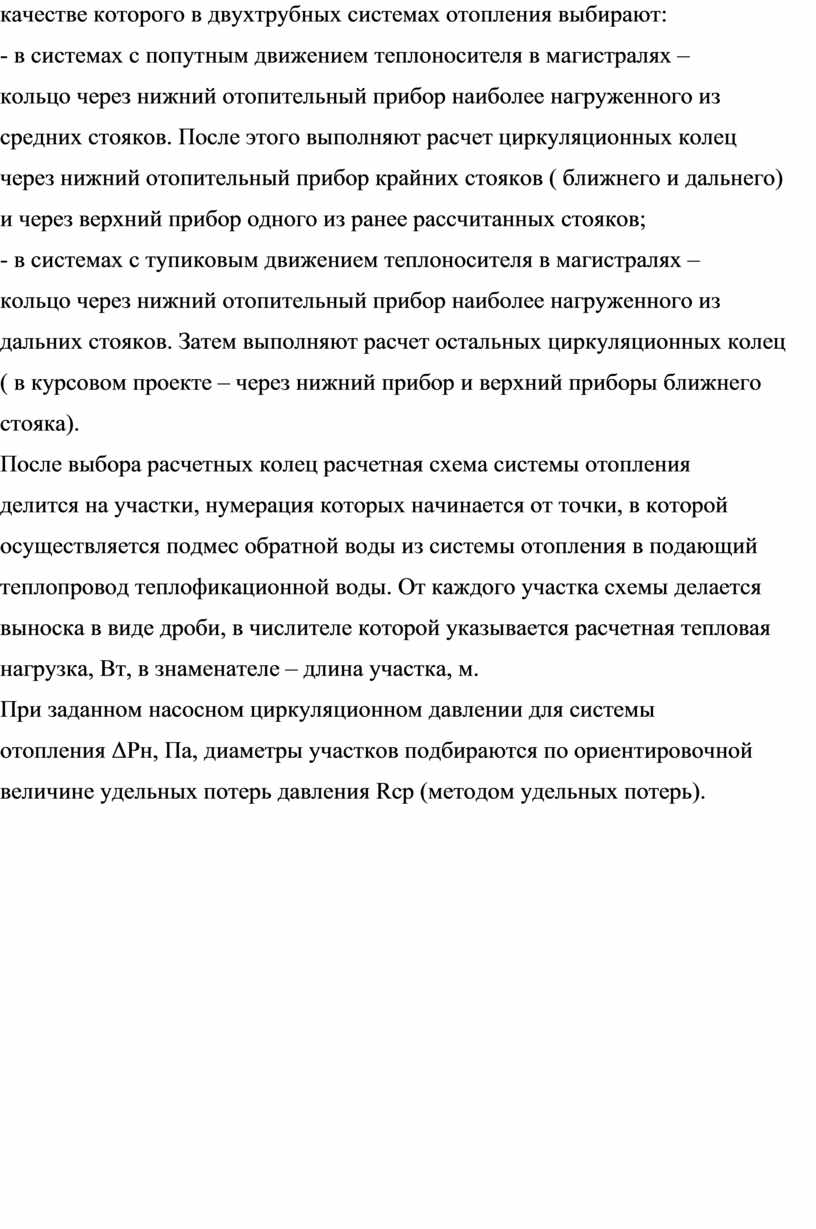

качестве которого в двухтрубных системах отопления выбирают:

- в системах с попутным движением теплоносителя в магистралях –

кольцо через нижний отопительный прибор наиболее нагруженного из

средних стояков. После этого выполняют расчет циркуляционных колец

через нижний отопительный прибор крайних стояков ( ближнего и дальнего)

и через верхний прибор одного из ранее рассчитанных стояков;

- в системах с тупиковым движением теплоносителя в магистралях –

кольцо через нижний отопительный прибор наиболее нагруженного из

дальних стояков. Затем выполняют расчет остальных циркуляционных колец

( в курсовом проекте – через нижний прибор и верхний приборы ближнего

стояка).

После выбора расчетных колец расчетная схема системы отопления

делится на участки, нумерация которых начинается от точки, в которой

осуществляется подмес обратной воды из системы отопления в подающий

теплопровод теплофикационной воды. От каждого участка схемы делается

выноска в виде дроби, в числителе которой указывается расчетная тепловая

нагрузка, Вт, в знаменателе – длина участка, м.

При заданном насосном циркуляционном давлении для системы

отопления ΔPн, Па, диаметры участков подбираются по ориентировочной

величине удельных потерь давления Rср (методом удельных потерь).

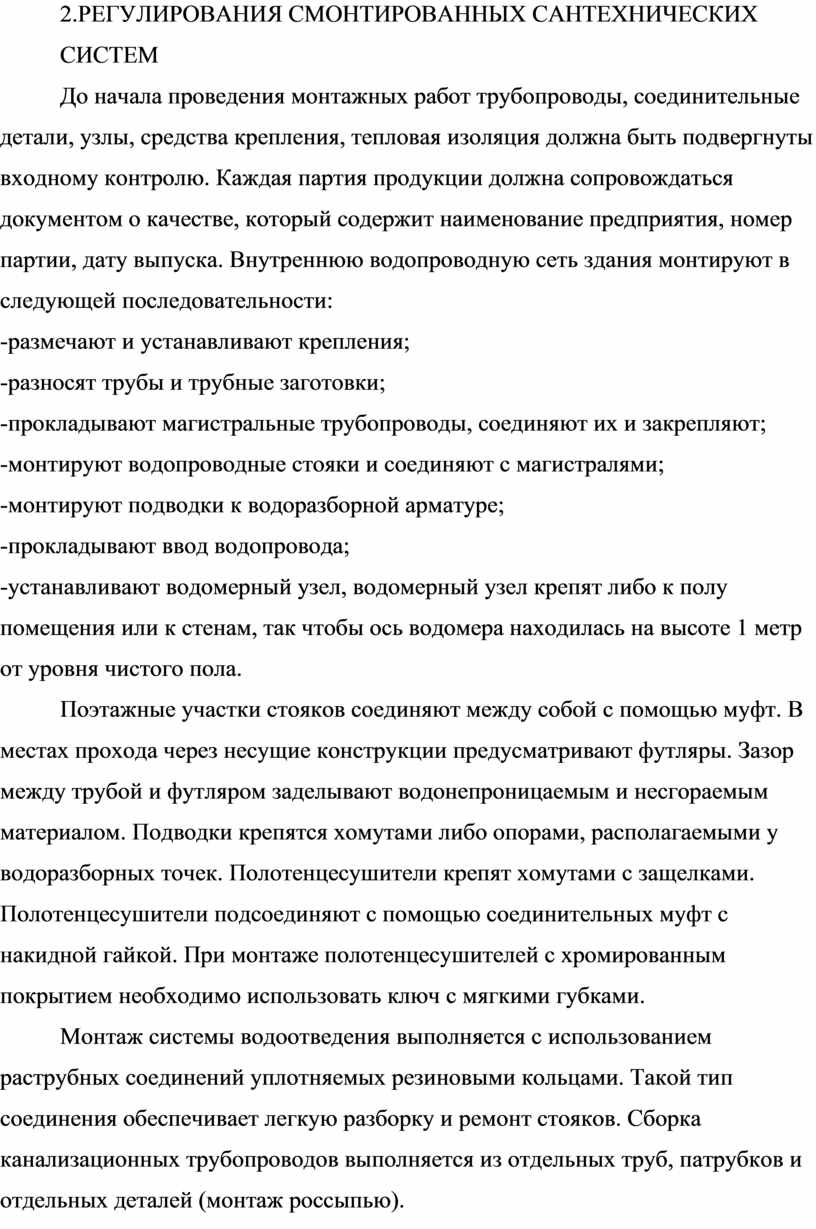

2.РЕГУЛИРОВАНИЯ СМОНТИРОВАННЫХ САНТЕХНИЧЕСКИХ СИСТЕМ

До начала проведения монтажных работ трубопроводы, соединительные детали, узлы, средства крепления, тепловая изоляция должна быть подвергнуты входному контролю. Каждая партия продукции должна сопровождаться документом о качестве, который содержит наименование предприятия, номер партии, дату выпуска. Внутреннюю водопроводную сеть здания монтируют в следующей последовательности:

-размечают и устанавливают крепления;

-разносят трубы и трубные заготовки;

-прокладывают магистральные трубопроводы, соединяют их и закрепляют;

-монтируют водопроводные стояки и соединяют с магистралями;

-монтируют подводки к водоразборной арматуре;

-прокладывают ввод водопровода;

-устанавливают водомерный узел, водомерный узел крепят либо к полу помещения или к стенам, так чтобы ось водомера находилась на высоте 1 метр от уровня чистого пола.

Поэтажные участки стояков соединяют между собой с помощью муфт. В местах прохода через несущие конструкции предусматривают футляры. Зазор между трубой и футляром заделывают водонепроницаемым и несгораемым материалом. Подводки крепятся хомутами либо опорами, располагаемыми у водоразборных точек. Полотенцесушители крепят хомутами с защелками. Полотенцесушители подсоединяют с помощью соединительных муфт с накидной гайкой. При монтаже полотенцесушителей с хромированным покрытием необходимо использовать ключ с мягкими губками.

Монтаж системы водоотведения выполняется с использованием раструбных соединений уплотняемых резиновыми кольцами. Такой тип соединения обеспечивает легкую разборку и ремонт стояков. Сборка канализационных трубопроводов выполняется из отдельных труб, патрубков и отдельных деталей (монтаж россыпью).

Поступающие на монтаж трубопроводы должны иметь маркировку, которая наносится на наружную поверхность изделия. При входном контроле качества по монтажу пластиковых труб подлежат выбраковке все трубы и детали, имеющие сколы, трещины, резиновые кольца, имеющие разрывы. Фиксация пластиковых канализационных труб производится с помощью креплений.

При монтаже водоотведения перед сборкой трубопровода необходимо убедиться, что в раструбе есть резиновое кольцо. Для сохранения технических свойств резинового уплотнителя, гладкие концы труб смазывают пастой на силиконовой основе. При монтаже систем холодного и горячего водоснабжения используют следующие инструменты: сварочный аппарат, труборезы, пилы, ножницы.

              3.ПРИЁМ ИНЖЕНЕРНЫХ СИСТЕМ В ЭКСПЛУАТАЦИЮ

Приемке в работу систем водоснабжения и канализации предшествуют предварительные испытания отдельных участков системы после их монтажа. При этом устраняются все неисправности. Может производиться повторное испытание всей системы в целом. Приемка системы водоснабжения осуществляется на основании результатов гидравлического испытания, наружного осмотра и проверки действия. Гидравлическое испытание выполняется под давлением, равным рабочему давлению плюс 5 кг/кв.см, но не более 10 кг/кв.см. Гидравлическое испытание выполняется с помощью ручного гидравлического пресса. Продолжительность испытания под давлением составляет 10 мин. За это время давление не должно понизиться более чем на 0,5 кг/кв.см. Испытание должно выполняться до установки водоразборной арматуры. В процессе приемки может быть произведена проверка на эффект действия готовой заполненной водой системы путем одновременного открытия расчетного количества водоразборных кранов.

При приемке системы устанавливается:

- соответствие выполненных работ и материалов арматуры и оборудования утвержденному проекту и правилам производства работ;

- правильность уклонов, вертикальность стояков, правильность монтажа водоразборных устройств, прочность крепления трубопроводов, отсутствие течи в трубах и стыках, а также утечки воды через водоразборную арматуру и смывные бачки;

- исправное действие сети, насосов, арматуры, при этом насосы проверяются под нагрузкой.

Для приемки строительной организацией представляются: рабочие чертежи с пояснительной запиской и нанесенными на чертежах изменениями, допущенными при производстве работ, и документы их согласования; акты приемки скрытых работ; акты гидравлических испытаний; акты проверки действия системы.

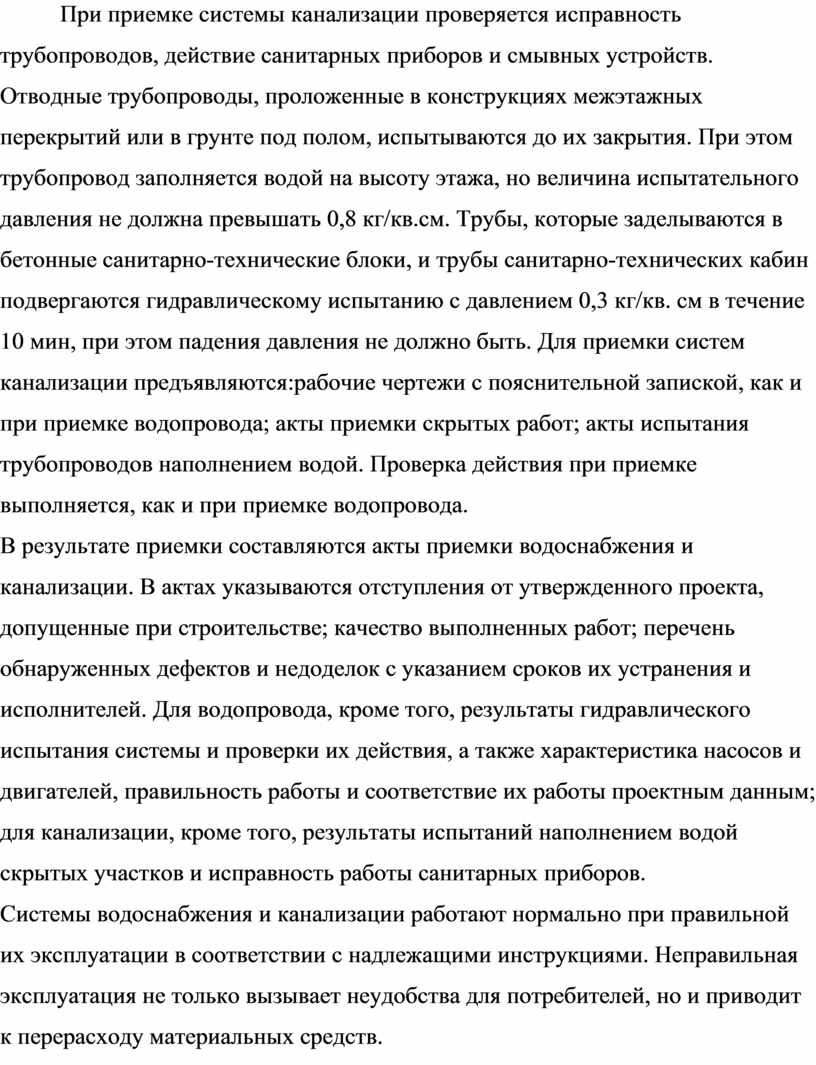

При приемке системы канализации проверяется исправность трубопроводов, действие санитарных приборов и смывных устройств. Отводные трубопроводы, проложенные в конструкциях межэтажных перекрытий или в грунте под полом, испытываются до их закрытия. При этом трубопровод заполняется водой на высоту этажа, но величина испытательного давления не должна превышать 0,8 кг/кв.см. Трубы, которые заделываются в бетонные санитарно-технические блоки, и трубы санитарно-технических кабин подвергаются гидравлическому испытанию с давлением 0,3 кг/кв. см в течение 10 мин, при этом падения давления не должно быть. Для приемки систем канализации предъявляются:рабочие чертежи с пояснительной запиской, как и при приемке водопровода; акты приемки скрытых работ; акты испытания трубопроводов наполнением водой. Проверка действия при приемке выполняется, как и при приемке водопровода.

В результате приемки составляются акты приемки водоснабжения и канализации. В актах указываются отступления от утвержденного проекта, допущенные при строительстве; качество выполненных работ; перечень обнаруженных дефектов и недоделок с указанием сроков их устранения и исполнителей. Для водопровода, кроме того, результаты гидравлического испытания системы и проверки их действия, а также характеристика насосов и двигателей, правильность работы и соответствие их работы проектным данным; для канализации, кроме того, результаты испытаний наполнением водой скрытых участков и исправность работы санитарных приборов.

Системы водоснабжения и канализации работают нормально при правильной их эксплуатации в соответствии с надлежащими инструкциями. Неправильная эксплуатация не только вызывает неудобства для потребителей, но и приводит к перерасходу материальных средств.
