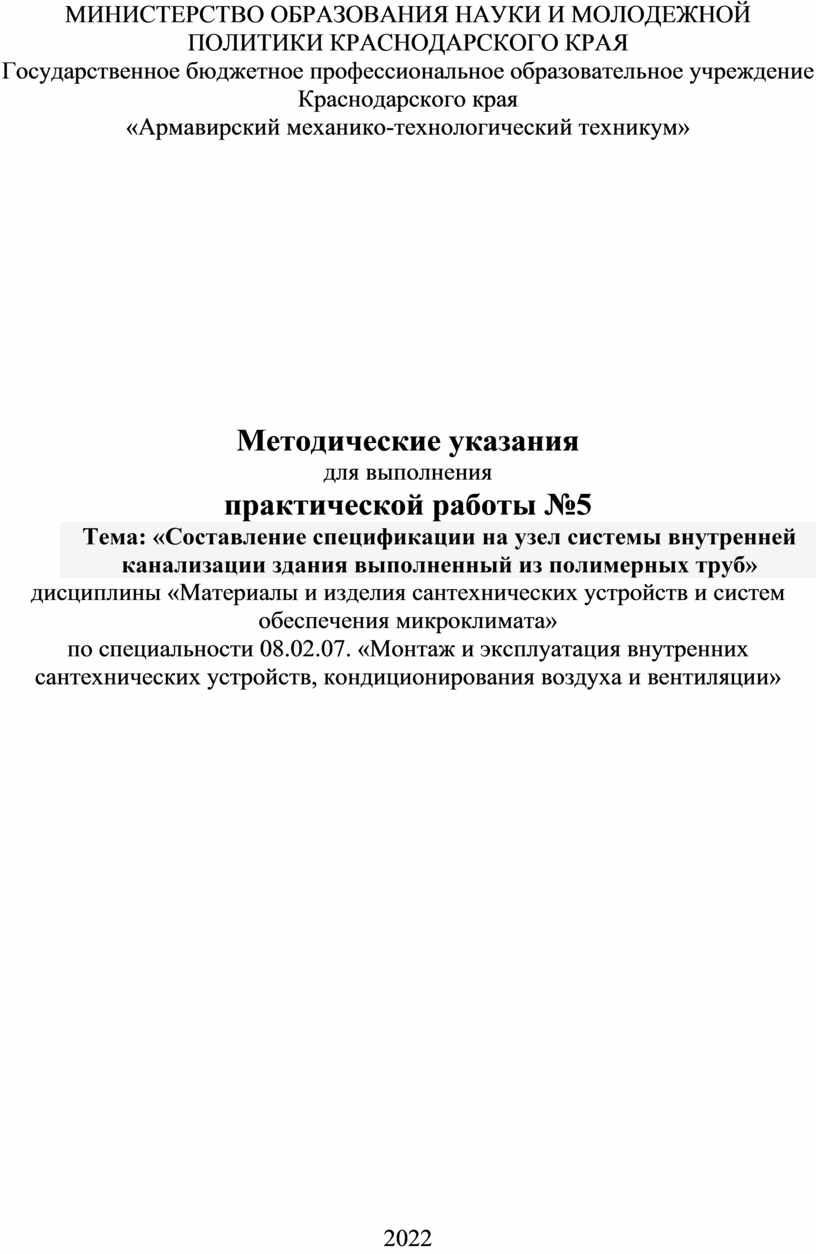

МИНИСТЕРСТВО ОБРАЗОВАНИЯ НАУКИ И МОЛОДЕЖНОЙ ПОЛИТИКИ КРАСНОДАРСКОГО КРАЯ

Государственное бюджетное профессиональное образовательное учреждение Краснодарского края

«Армавирский механико-технологический техникум»

Методические указания

для выполнения

практической работы №5

Тема: «Составление спецификации на узел системы внутренней канализации здания выполненный из полимерных труб»

дисциплины «Материалы и изделия сантехнических устройств и систем обеспечения микроклимата»

по специальности 08.02.07. «Монтаж и эксплуатация внутренних сантехнических устройств, кондиционирования воздуха и вентиляции»

2022

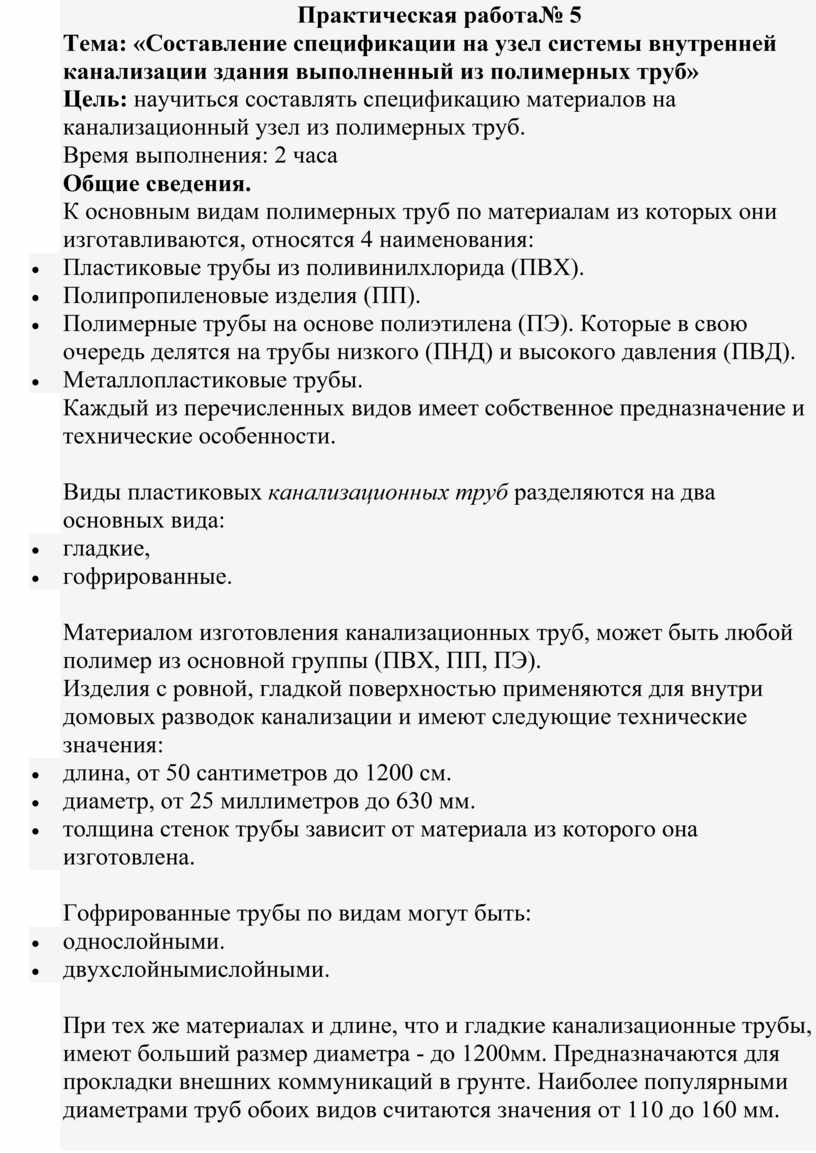

Практическая работа№ 5

Тема: «Составление спецификации на узел системы внутренней канализации здания выполненный из полимерных труб»

Цель: научиться составлять спецификацию материалов на канализационный узел из полимерных труб.

Время выполнения: 2 часа

Общие сведения.
К основным видам полимерных труб по материалам из которых они изготавливаются, относятся 4 наименования:

• Пластиковые трубы из поливинилхлорида (ПВХ).
• Полипропиленовые изделия (ПП).
• Полимерные трубы на основе полиэтилена (ПЭ). Которые в свою очередь делятся на трубы низкого (ПНД) и высокого давления (ПВД).
• Металлопластиковые трубы.

Каждый из перечисленных видов имеет собственное предназначение и технические особенности.

Виды пластиковых канализационных труб разделяются на два основных вида:

• гладкие,
• гофрированные.

Материалом изготовления канализационных труб, может быть любой полимер из основной группы (ПВХ, ПП, ПЭ).

Изделия с ровной, гладкой поверхностью применяются для внутри домовых разводок канализации и имеют следующие технические значения:

• длина, от 50 сантиметров до 1200 см.
• диаметр, от 25 миллиметров до 630 мм.
• толщина стенок трубы зависит от материала из которого она изготовлена.

Гофрированные трубы по видам могут быть:

• однослойными.
• двухслойнымислойными.

При тех же материалах и длине, что и гладкие канализационные трубы, имеют больший размер диаметра - до 1200мм. Предназначаются для прокладки внешних коммуникаций в грунте. Наиболее популярными диаметрами труб обоих видов считаются значения от 110 до 160 мм.

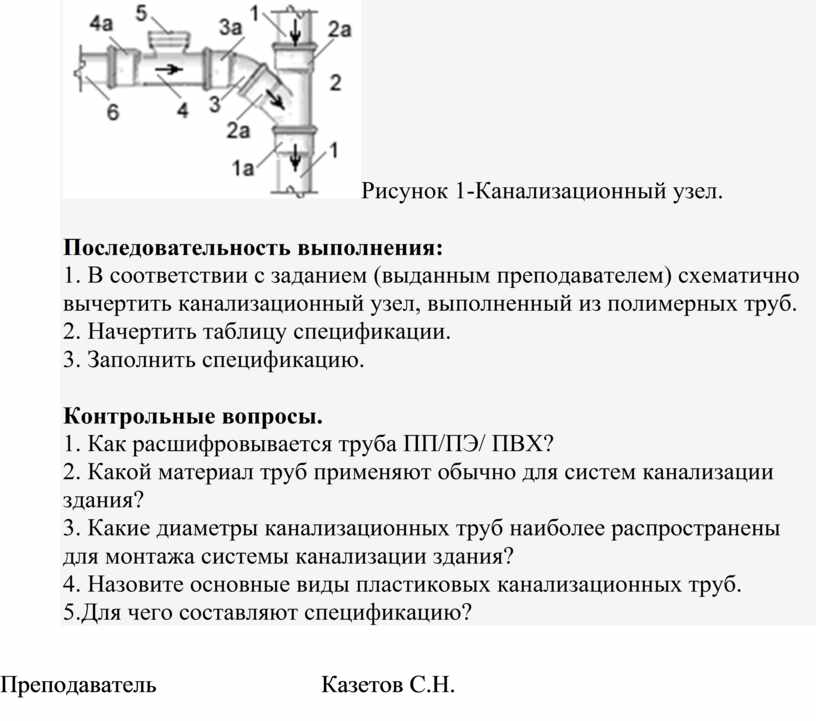

Рисунок 1-Канализационный узел.

Последовательность выполнения:

1. В соответствии с заданием (выданным преподавателем) схематично вычертить канализационный узел, выполненный из полимерных труб.

2. Начертить таблицу спецификации.

3. Заполнить спецификацию.

Контрольные вопросы.

1. Как расшифровывается труба ПП/ПЭ/ ПВХ?

2. Какой материал труб применяют обычно для систем канализации здания?

3. Какие диаметры канализационных труб наиболее распространены для монтажа системы канализации здания?

4. Назовите основные виды пластиковых канализационных труб.

5.Для чего составляют спецификацию?

Преподаватель                           Казетов С.Н.
