Практическая работа по информатике

Практическая работа №23

Тема: Графическое представление данных в Excel.  Создание документов в табличном процессоре Microsoft Excel.

Цель занятия: Построение графиков и диаграмм по табличным данным.

Необходимое оборудование: сеть Интернет, ПК.

Теоретическая часть

Откройте табличный процессор Microsoft Excel ( Пуск–>Все программы–> Microsoft Office–> Microsoft Office Excel).

Введите с клавиатуры таблицу:

В  этой таблице строка1 содержит текстовые данные, остальные ячейки содержат числовые данные, по которым собственно и строится диаграмма. Выделим ячейки В2:Е4, нажимаем Вставка–>График– >Выбирать первый образец. Получится диаграмма:

Диаграмму можно перемещать, для этого наведите курсор на область диаграммы и зажмите левую кнопку мыши. Поместите диаграмму строго под таблицей, если нужно уменьшите диаграмму.

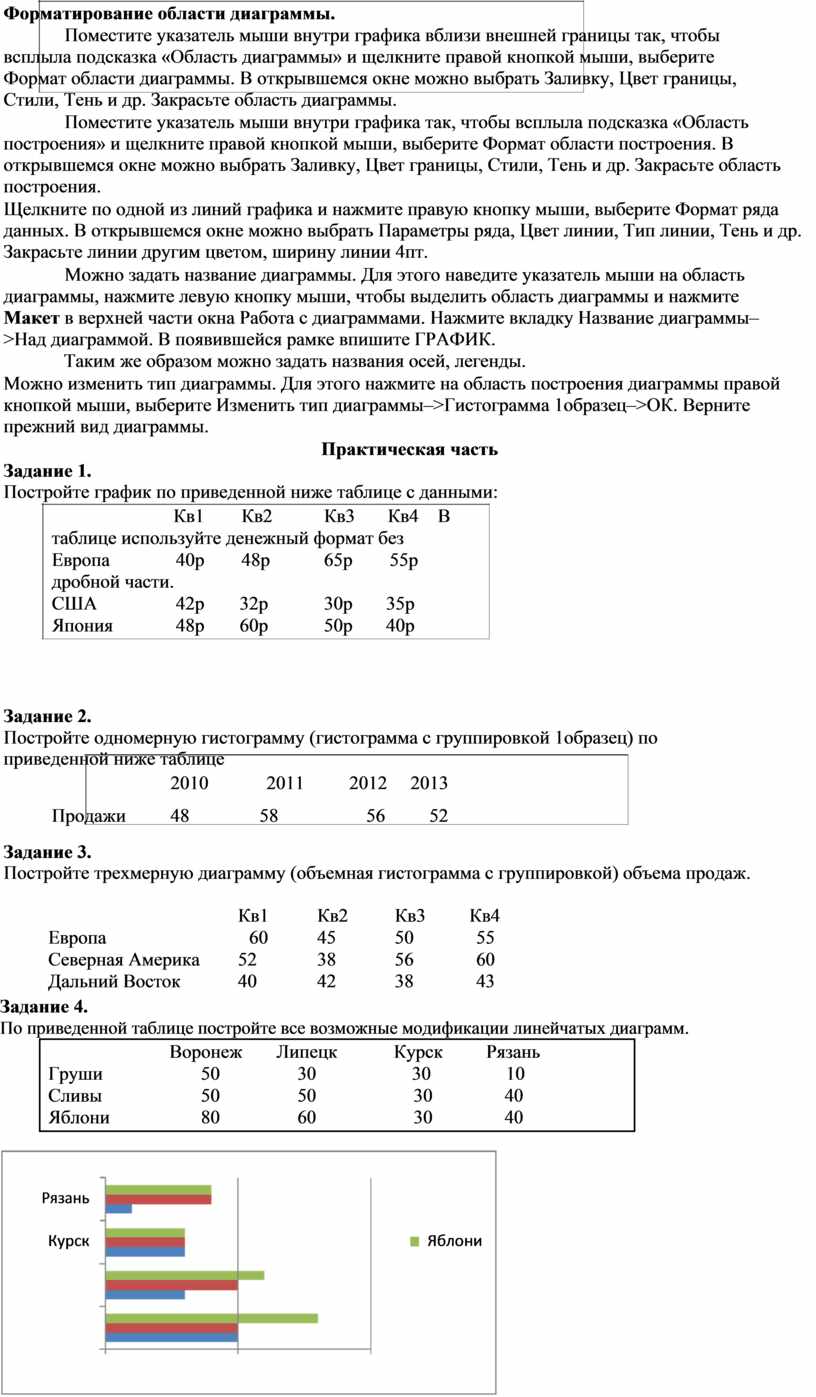

Форматирование области диаграммы.

Поместите указатель мыши внутри графика вблизи внешней границы так, чтобы всплыла подсказка «Область диаграммы» и щелкните правой кнопкой мыши, выберите Формат области диаграммы. В открывшемся окне можно выбрать Заливку, Цвет границы, Стили, Тень и др. Закрасьте область диаграммы.

Поместите указатель мыши внутри графика так, чтобы всплыла подсказка «Область построения» и щелкните правой кнопкой мыши, выберите Формат области построения. В открывшемся окне можно выбрать Заливку, Цвет границы, Стили, Тень и др. Закрасьте область построения.

Щелкните по одной из линий графика и нажмите правую кнопку мыши, выберите Формат ряда данных. В открывшемся окне можно выбрать Параметры ряда, Цвет линии, Тип линии, Тень и др. Закрасьте линии другим цветом, ширину линии 4пт.

Можно задать название диаграммы. Для этого наведите указатель мыши на область диаграммы, нажмите левую кнопку мыши, чтобы выделить область диаграммы и нажмите Макет в верхней части окна Работа с диаграммами. Нажмите вкладку Название диаграммы–>Над диаграммой. В появившейся рамке впишите ГРАФИК.

Таким же образом можно задать названия осей, легенды.

Можно изменить тип диаграммы. Для этого нажмите на область построения диаграммы правой кнопкой мыши, выберите Изменить тип диаграммы–>Гистограмма 1образец–>ОК. Верните прежний вид диаграммы.

Практическая часть

Задание 1.

Постройте график по приведенной ниже таблице с данными:

Задание 2.

Постройте одномерную гистограмму (гистограмма с группировкой 1образец) по приведенной ниже таблице

Задание 3.

Постройте трехмерную диаграмму (объемная гистограмма с группировкой) объема продаж.

Задание 4.

По приведенной таблице постройте все возможные модификации линейчатых диаграмм.

Липецк

Воронеж

 Сливы

 Груши

0                               50                             100

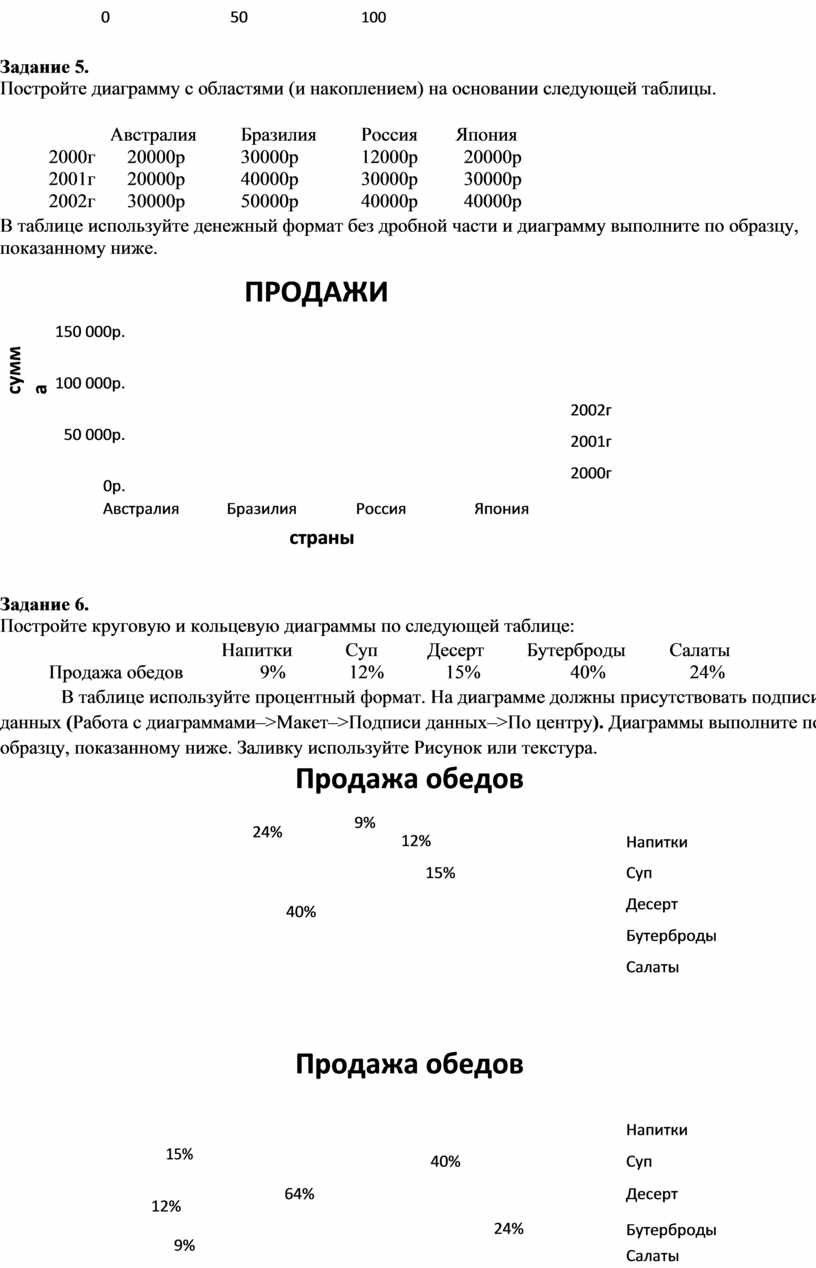

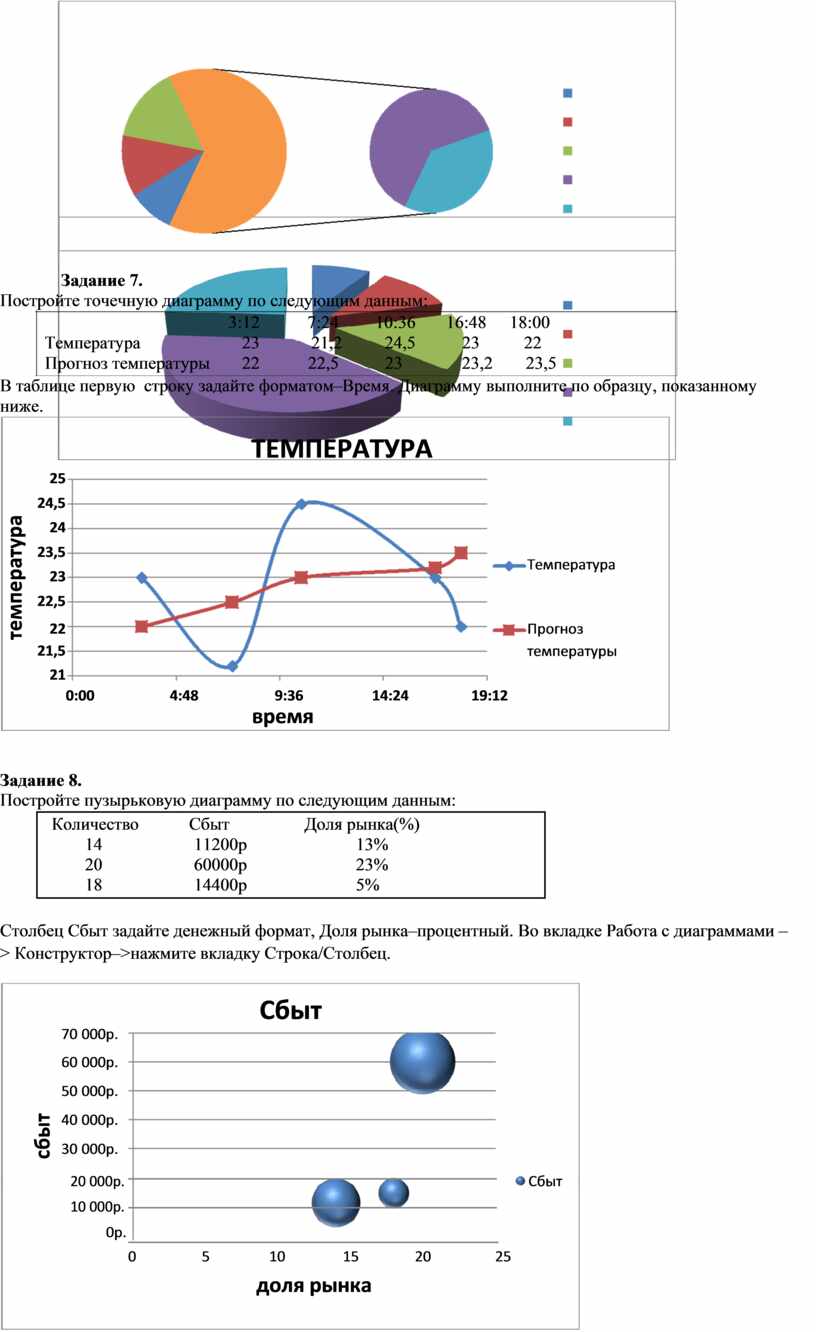

Столбец Сбыт задайте денежный формат, Доля рынка–процентный. Во вкладке Работа с диаграммами –> Конструктор–>нажмите вкладку Строка/Столбец.

Сбыт

70  000р.

60  000р.

50  000р.

40  000р.

30  000р.

доля рынка

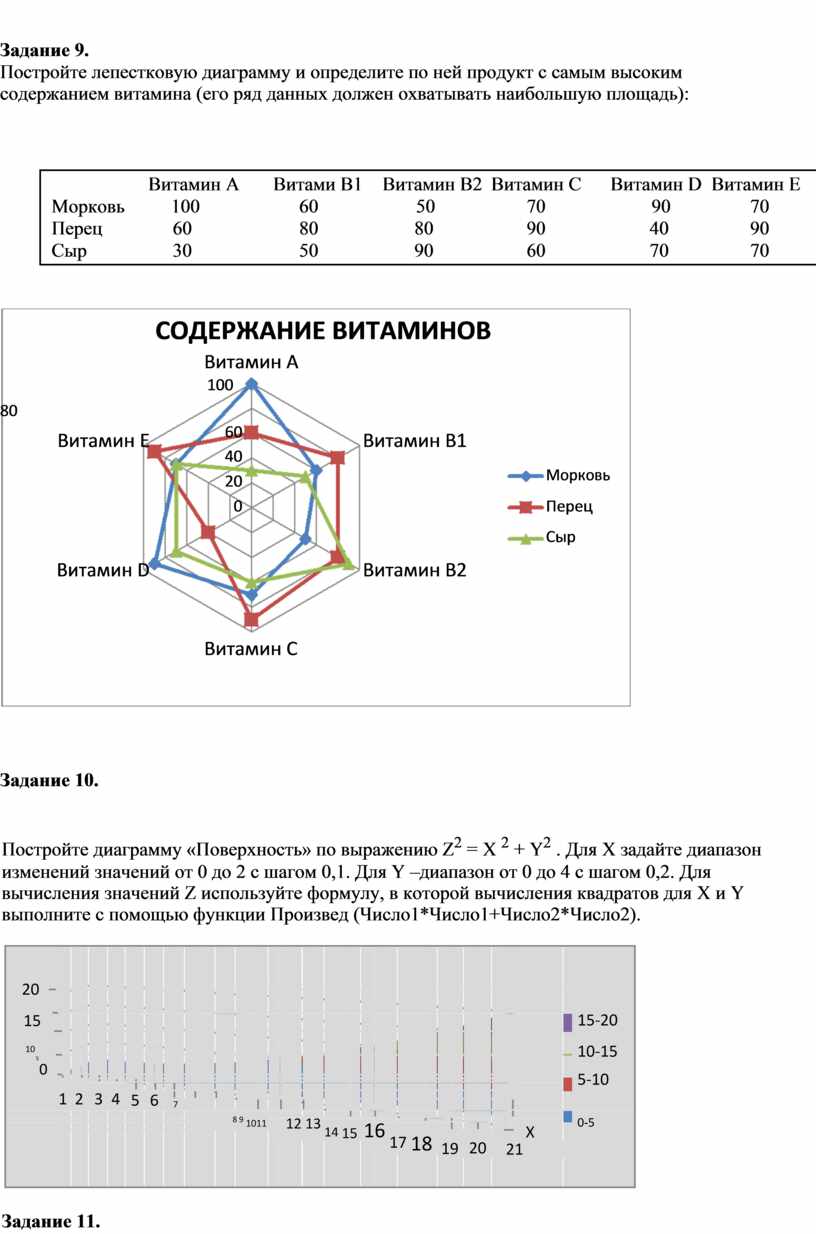

Задание 9.

Постройте лепестковую диаграмму и определите по ней продукт с самым высоким содержанием витамина (его ряд данных должен охватывать наибольшую площадь):

СОДЕРЖАНИЕ ВИТАМИНОВ

Витамин А

100

80

Витамин С

Задание 10.

Постройте диаграмму «Поверхность» по выражению Z² = X ² + Y² . Для Х задайте диапазон изменений значений от 0 до 2 с шагом 0,1. Для Y –диапазон от 0 до 4 с шагом 0,2. Для вычисления значений Z используйте формулу, в которой вычисления квадратов для Х и Y выполните с помощью функции Произвед (Число1*Число1+Число2*Число2).

Задание 11.

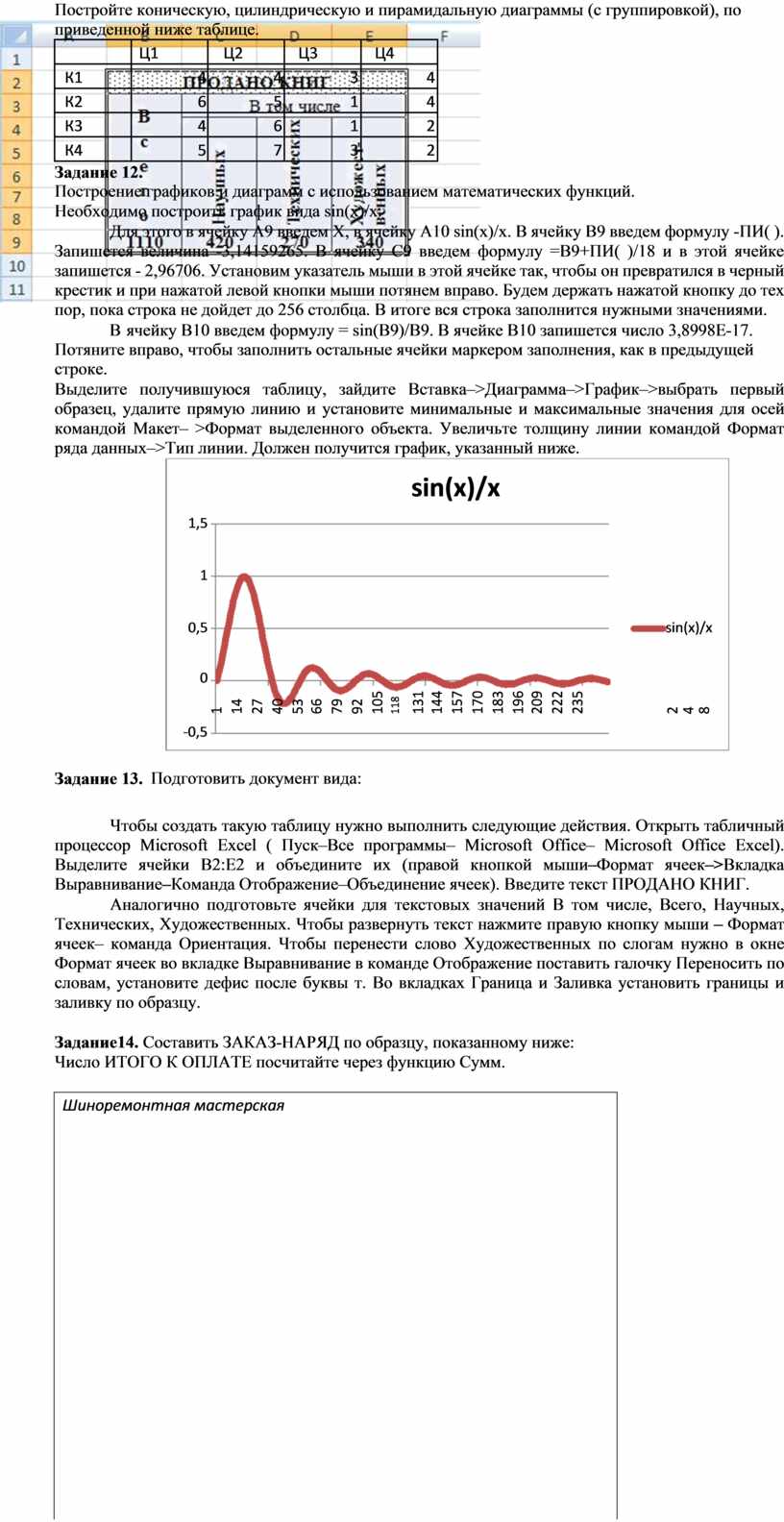

Постройте коническую, цилиндрическую и пирамидальную диаграммы (с группировкой), по приведенной ниже таблице.

Задание 12.

Построение графиков и диаграмм с использованием математических функций.

Необходимо построить график вида sin(x)/x.

Для этого в ячейку А9 введем Х, в ячейку А10 sin(x)/x. В ячейку В9 введем формулу -ПИ( ). Запишется величина -3,14159265. В ячейку С9 введем формулу =В9+ПИ( )/18 и в этой ячейке запишется - 2,96706. Установим указатель мыши в этой ячейке так, чтобы он превратился в черный крестик и при нажатой левой кнопки мыши потянем вправо. Будем держать нажатой кнопку до тех пор, пока строка не дойдет до 256 столбца. В итоге вся строка заполнится нужными значениями.

В   ячейку В10 введем формулу = sin(В9)/В9. В ячейке В10 запишется число 3,8998Е-17. Потяните вправо, чтобы заполнить остальные ячейки маркером заполнения, как в предыдущей строке.

Выделите получившуюся таблицу, зайдите Вставка–>Диаграмма–>График–>выбрать первый образец, удалите прямую линию и установите минимальные и максимальные значения для осей командой Макет– >Формат выделенного объекта. Увеличьте толщину линии командой Формат ряда данных–>Тип линии. Должен получится график, указанный ниже.

Чтобы создать такую таблицу нужно выполнить следующие действия. Открыть табличный процессор Microsoft Excel ( Пуск–Все программы– Microsoft Office– Microsoft Office Excel). Выделите ячейки В2:Е2 и объедините их (правой кнопкой мыши–Формат ячеек–>Вкладка Выравнивание–Команда Отображение–Объединение ячеек). Введите текст ПРОДАНО КНИГ.

Аналогично подготовьте ячейки для текстовых значений В том числе, Всего, Научных, Технических, Художественных. Чтобы развернуть текст нажмите правую кнопку мыши – Формат ячеек– команда Ориентация. Чтобы перенести слово Художественных по слогам нужно в окне Формат ячеек во вкладке Выравнивание в команде Отображение поставить галочку Переносить по словам, установите дефис после буквы т. Во вкладках Граница и Заливка установить границы и заливку по образцу.

Задание14. Составить ЗАКАЗ-НАРЯД по образцу, показанному ниже:

Число ИТОГО К ОПЛАТЕ посчитайте через функцию Сумм.

Шиноремонтная мастерская

ИП Иванов Виктор Алексеевич

ИНН 773717477678 ОКПО 0117509221

ЗАКАЗ-НАРЯД №234                                 Серия ВА

от "______"___________________20____г

Заказчик и его адрес_____________________________________________

Модель автомобиля_____________________________________________

Гос. Номер автомобиля__________________________________________

Претензий к качеству выполненных работ и сроках их выполнения

Заказчик к исполнителю не имеет

Исполнитель________________________   Заказчик___________________

Контрольные вопросы

1)      Как в Excel происходит графическое представление данных?

2)      Как изменять представление чисел в диаграммах?

3)      Что такое диаграмма? Каковы правила создания диаграмм?

4)      Когда нужно использовать формат диаграмм? Какова последовательность выполнения этой операции?

5)      Как создавать различные диаграммы с помощью вкладки Вставка?

6)      Какие преимущества дает использование диаграмм?

7)      Что такое диаграмма График, Гистограмма, Круговая, Линейчатая?

8)      Как вставлять диаграмму с помощью Условного форматирования?

9)      Что представляют собой форматирование Ориентация?
