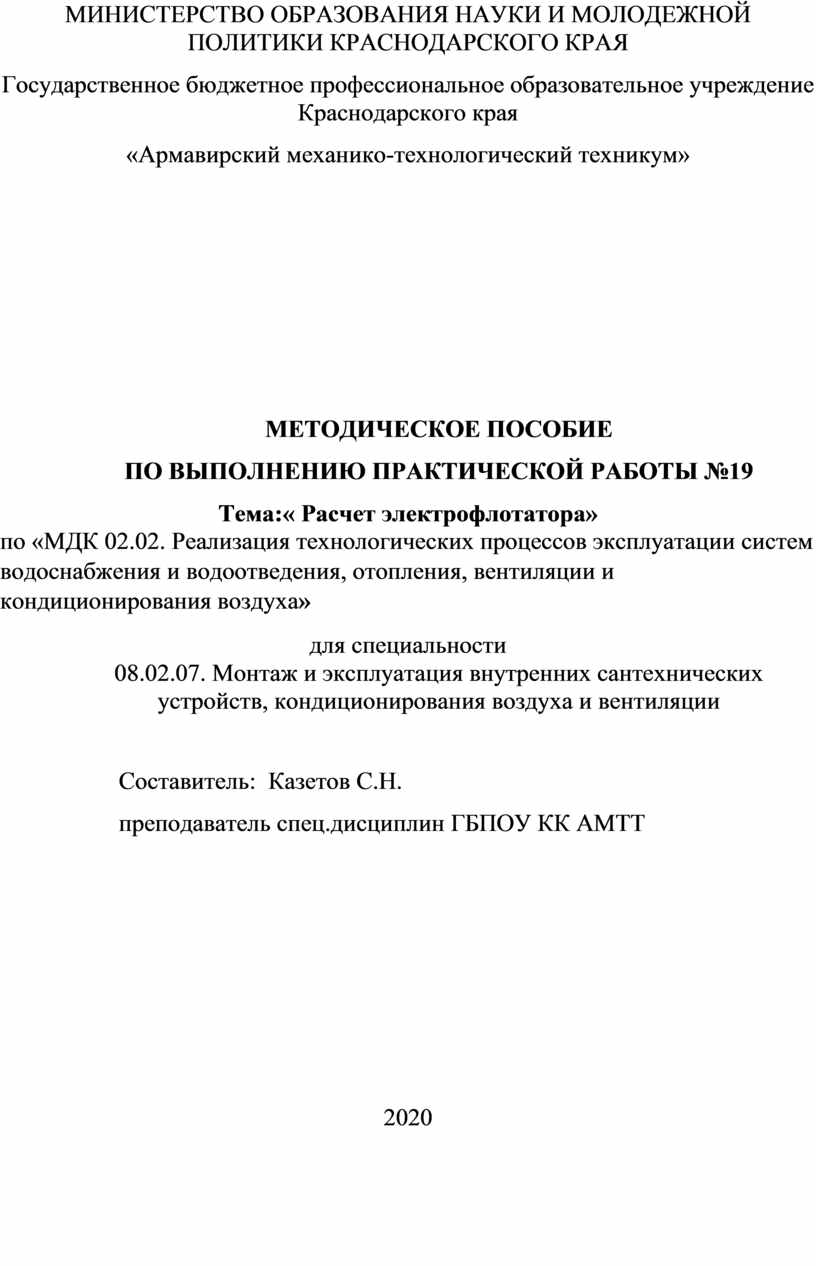

МИНИСТЕРСТВО ОБРАЗОВАНИЯ НАУКИ И МОЛОДЕЖНОЙ ПОЛИТИКИ КРАСНОДАРСКОГО КРАЯ
Государственное бюджетное профессиональное образовательное учреждение Краснодарского края
«Армавирский механико-технологический техникум»
МЕТОДИЧЕСКОЕ ПОСОБИЕ
ПО ВЫПОЛНЕНИЮ ПРАКТИЧЕСКОЙ РАБОТЫ №19
Тема:« Расчет электрофлотатора»
по «МДК 02.02. Реализация технологических процессов эксплуатации систем водоснабжения и водоотведения, отопления, вентиляции и кондиционирования воздуха»
для специальности
08.02.07. Монтаж и эксплуатация внутренних сантехнических устройств, кондиционирования воздуха и вентиляции
Составитель: Казетов С.Н.
преподаватель спец.дисциплин ГБПОУ КК АМТТ
2020

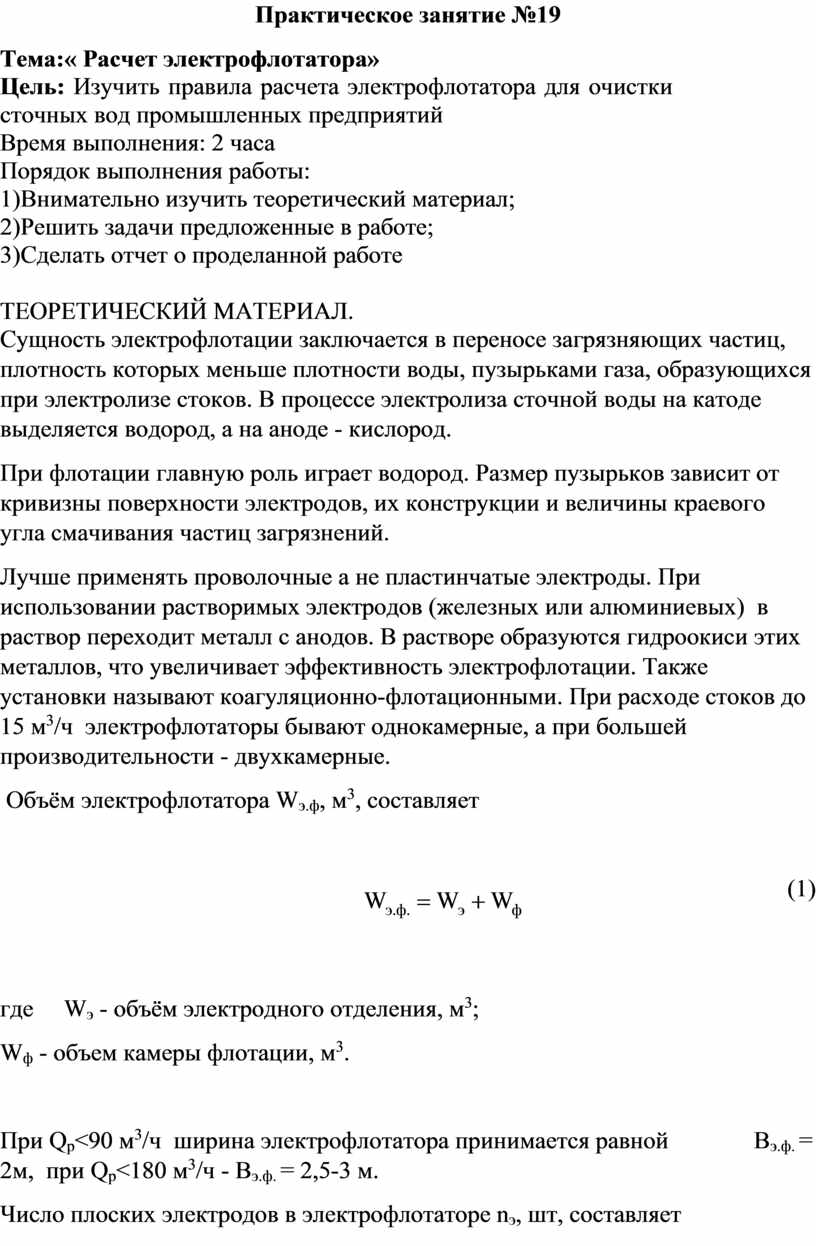

Практическое занятие №19
Тема:« Расчет электрофлотатора»
Цель: Изучить правила расчета электрофлотатора для очистки сточных вод промышленных предприятий
Время выполнения: 2 часа
Порядок выполнения работы:
1)Внимательно изучить теоретический материал;
2)Решить задачи предложенные в работе;
3)Сделать отчет о проделанной работе
ТЕОРЕТИЧЕСКИЙ МАТЕРИАЛ.
Сущность электрофлотации заключается в переносе загрязняющих частиц, плотность которых меньше плотности воды, пузырьками газа, образующихся при электролизе стоков. В процессе электролиза сточной воды на катоде выделяется водород, а на аноде - кислород.
При флотации главную роль играет водород. Размер пузырьков зависит от кривизны поверхности электродов, их конструкции и величины краевого угла смачивания частиц загрязнений.
Лучше применять проволочные а не пластинчатые электроды. При использовании растворимых электродов (железных или алюминиевых) в раствор переходит металл с анодов. В растворе образуются гидроокиси этих металлов, что увеличивает эффективность электрофлотации. Также установки называют коагуляционно-флотационными. При расходе стоков до 15 м3/ч электрофлотаторы бывают однокамерные, а при большей производительности - двухкамерные.
Объём электрофлотатора Wэ.ф, м3, составляет
(1)
где Wэ - объём электродного отделения, м3;
Wф - объем камеры флотации, м3.
При Qр<90 м3/ч ширина электрофлотатора принимается равной Вэ.ф. = 2м, при Qр<180 м3/ч - Вэ.ф. = 2,5-3 м.

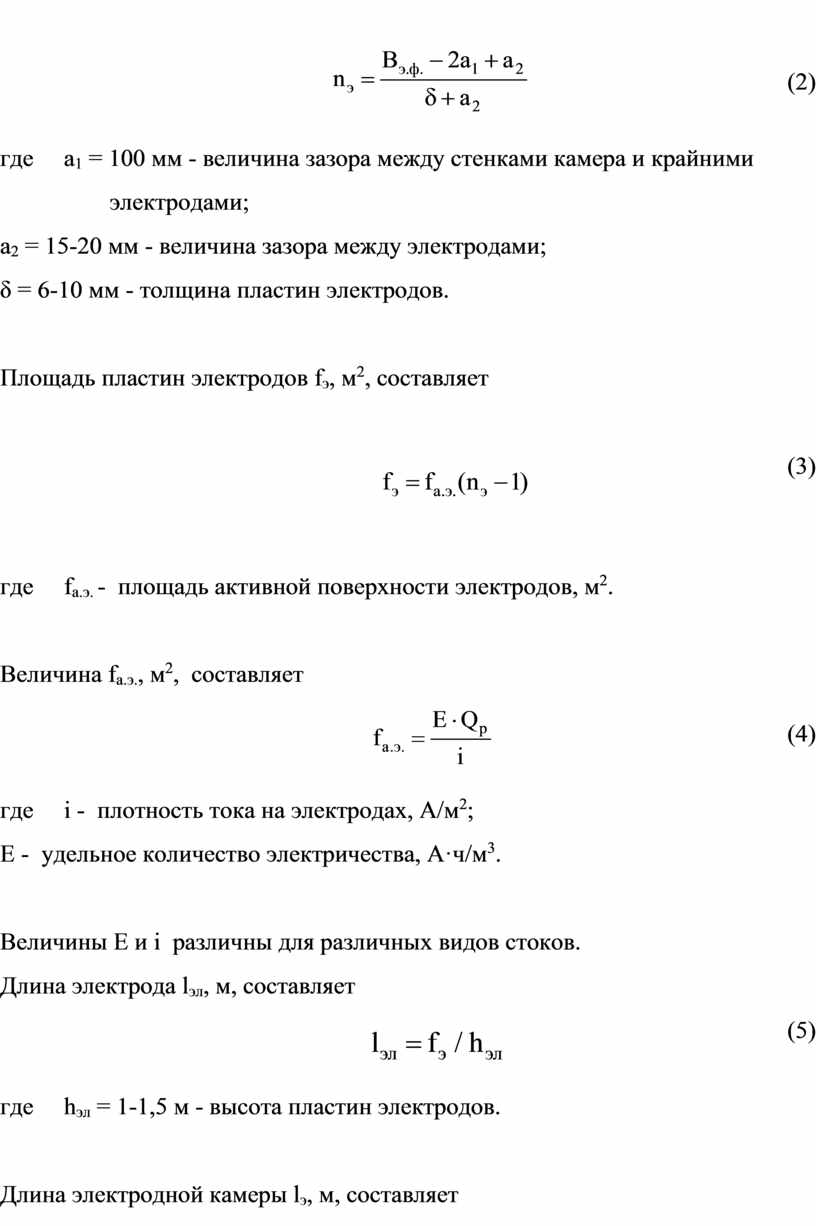

Число плоских электродов в электрофлотаторе nэ, шт, составляет
(2)
где а1 = 100 мм - величина зазора между стенками камера и крайними
электродами;
а2 = 15-20 мм - величина зазора между электродами;
δ = 6-10 мм - толщина пластин электродов.
Площадь пластин электродов fэ, м2, составляет
(3)
где fа.э. - площадь активной поверхности электродов, м2.
Величина fа.э., м2, составляет
(4)
где i - плотность тока на электродах, А/м2;
Е - удельное количество электричества, А·ч/м3.
Величины Е и i различны для различных видов стоков.
Длина электрода lэл, м, составляет
(5)
где hэл = 1-1,5 м - высота пластин электродов.

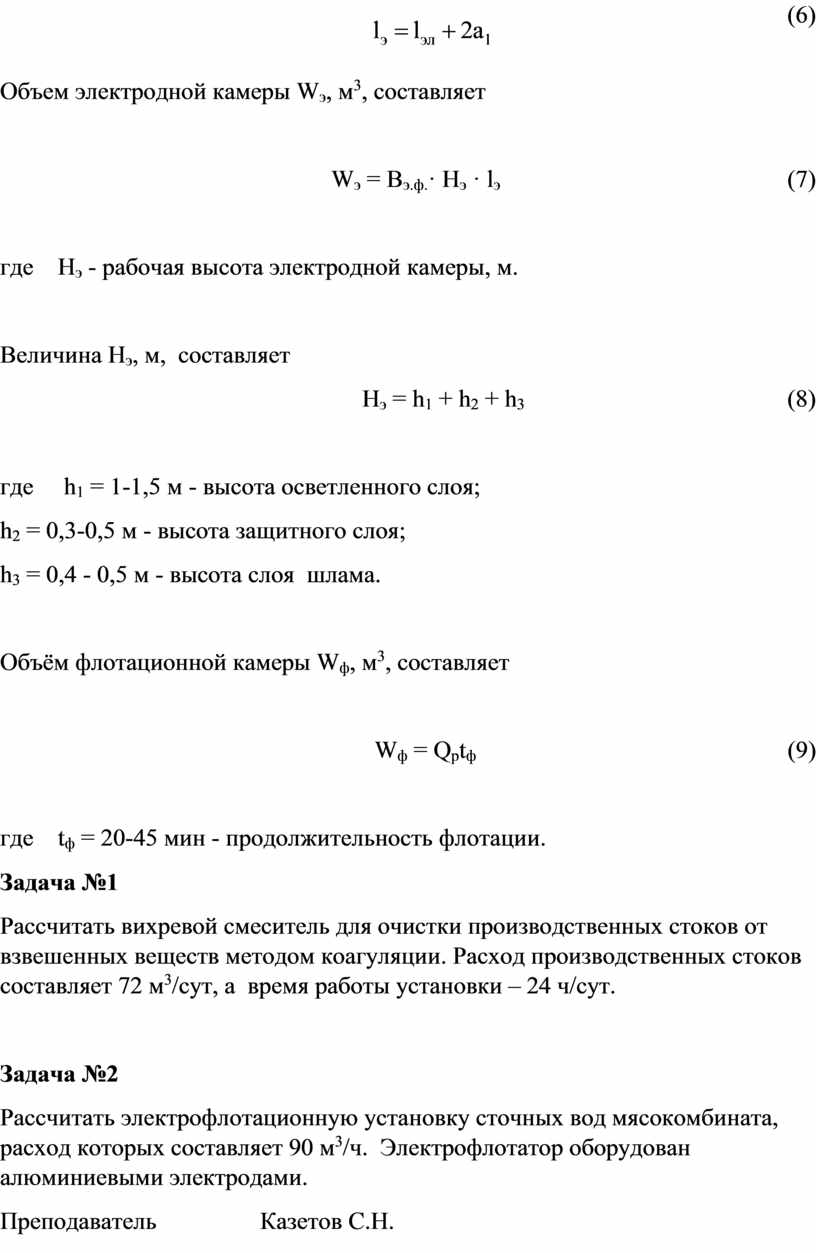

Длина электродной камеры lэ, м, составляет
(6)
Объем электродной камеры Wэ, м3, составляет
Wэ = Вэ.ф.· Нэ · lэ (7)
где Нэ - рабочая высота электродной камеры, м.
Величина Нэ, м, составляет
Нэ = h1 + h2 + h3 (8)
где h1 = 1-1,5 м - высота осветленного слоя;
h2 = 0,3-0,5 м - высота защитного слоя;
h3 = 0,4 - 0,5 м - высота слоя шлама.
Объём флотационной камеры Wф, м3, составляет
Wф = Qрtф (9)
где tф = 20-45 мин - продолжительность флотации.
Задача №1
Рассчитать вихревой смеситель для очистки производственных стоков от взвешенных веществ методом коагуляции. Расход производственных стоков составляет 72 м3/сут, а время работы установки – 24 ч/сут.
Задача №2
Рассчитать электрофлотационную установку сточных вод мясокомбината, расход которых составляет 90 м3/ч. Электрофлотатор оборудован алюминиевыми электродами.
Преподаватель Казетов С.Н.
