Презентация к уроку на тему "Электродвижущая сила источника тока"

Сторонние силы. Для поддержания
постоянной разности потенциалов на концах
проводника, а значит, и тока необходимо наличие
сторонних сил неэлектрической природы, с
помощью которых происходит
разделение электрических зарядов.

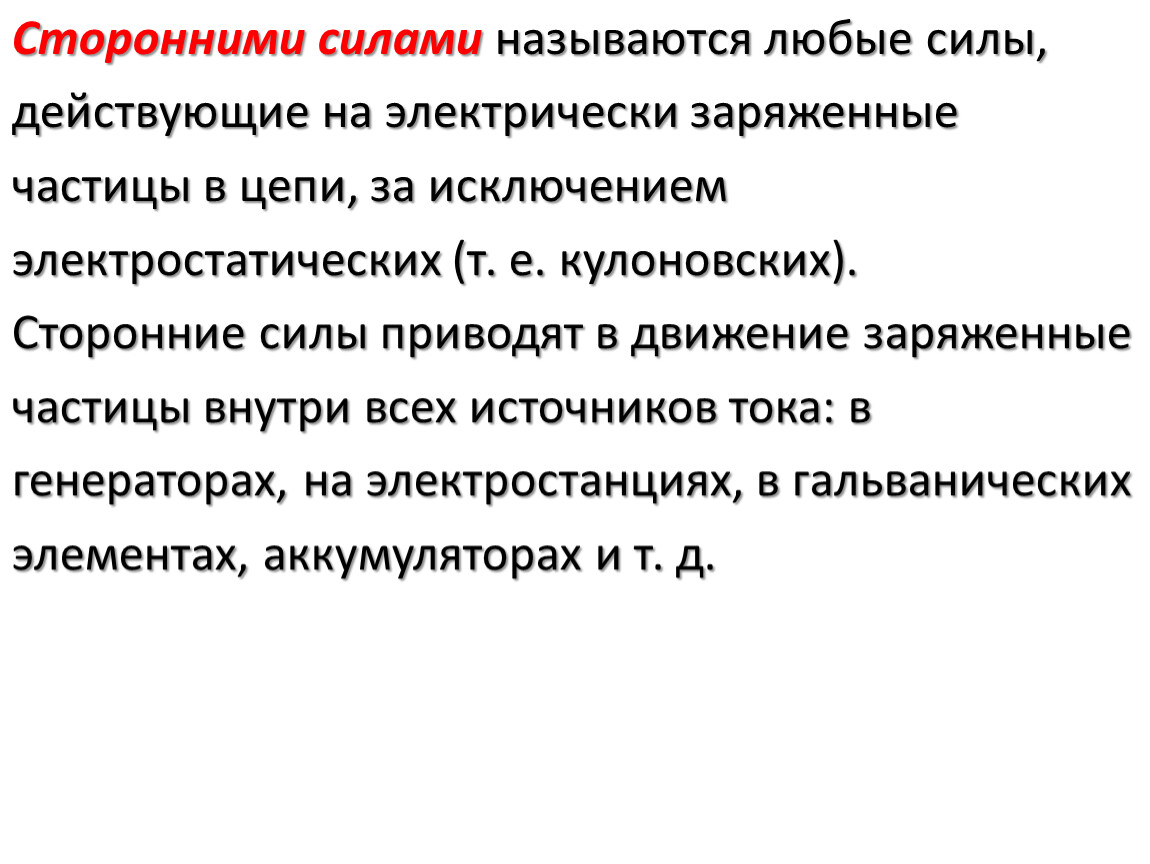

Сторонними силами называются любые силы,
действующие на электрически заряженные
частицы в цепи, за исключением
электростатических (т. е. кулоновских).
Сторонние силы приводят в движение заряженные
частицы внутри всех источников тока: в
генераторах, на электростанциях, в гальванических
элементах, аккумуляторах и т. д.

При замыкании цепи создается электрическое
поле во всех проводниках цепи. Внутри источника
тока заряды движутся под действием сторонних
сил против кулоновских сил (электроны
движутся от положительно заряженного электрода
к отрицательному), а во всей остальной цепи их
приводит а движение электрическое поле

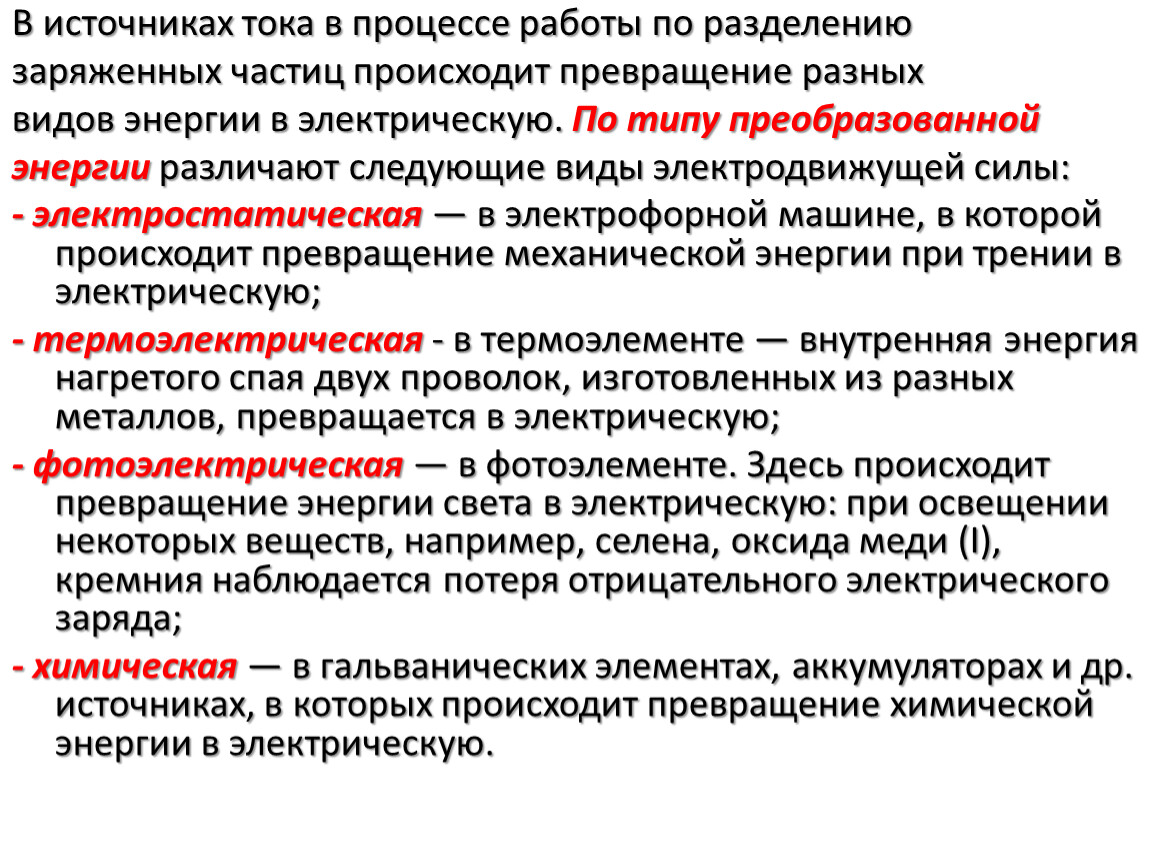

В источниках тока в процессе работы по разделению
заряженных частиц происходит превращение разных
видов энергии в электрическую. По типу преобразованной
энергии различают следующие виды электродвижущей силы:
- электростатическая — в электрофорной машине, в которой происходит превращение механической энергии при трении в электрическую;
- термоэлектрическая - в термоэлементе — внутренняя энергия нагретого спая двух проволок, изготовленных из разных металлов, превращается в электрическую;
- фотоэлектрическая — в фотоэлементе. Здесь происходит превращение энергии света в элек­трическую: при освещении некоторых веществ, например, селена, оксида меди (I), кремния наблюдается потеря отрицательного электрического заряда;
- химическая — в гальванических элементах, аккумуляторах и др. источниках, в которых происходит превращение химической энергии в электрическую.

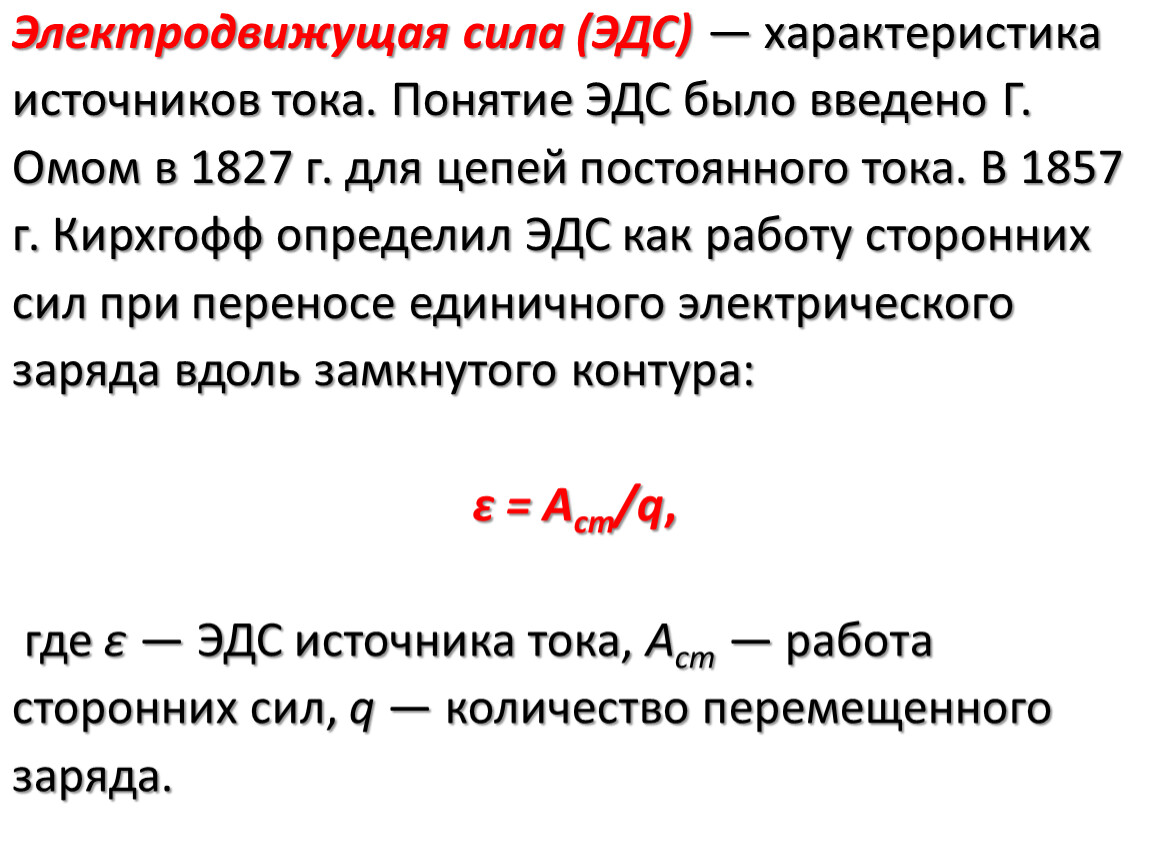

Электродвижущая сила (ЭДС) — характеристика
источников тока. Понятие ЭДС было введено Г.
Омом в 1827 г. для цепей постоянного тока. В 1857
г. Кирхгофф определил ЭДС как работу сторонних
сил при переносе единичного электрического
заряда вдоль замкнутого контура:

ɛ = Aст/q,

 где ɛ — ЭДС источника тока, Аст — работа
сторонних сил, q — количество перемещенного
заряда.

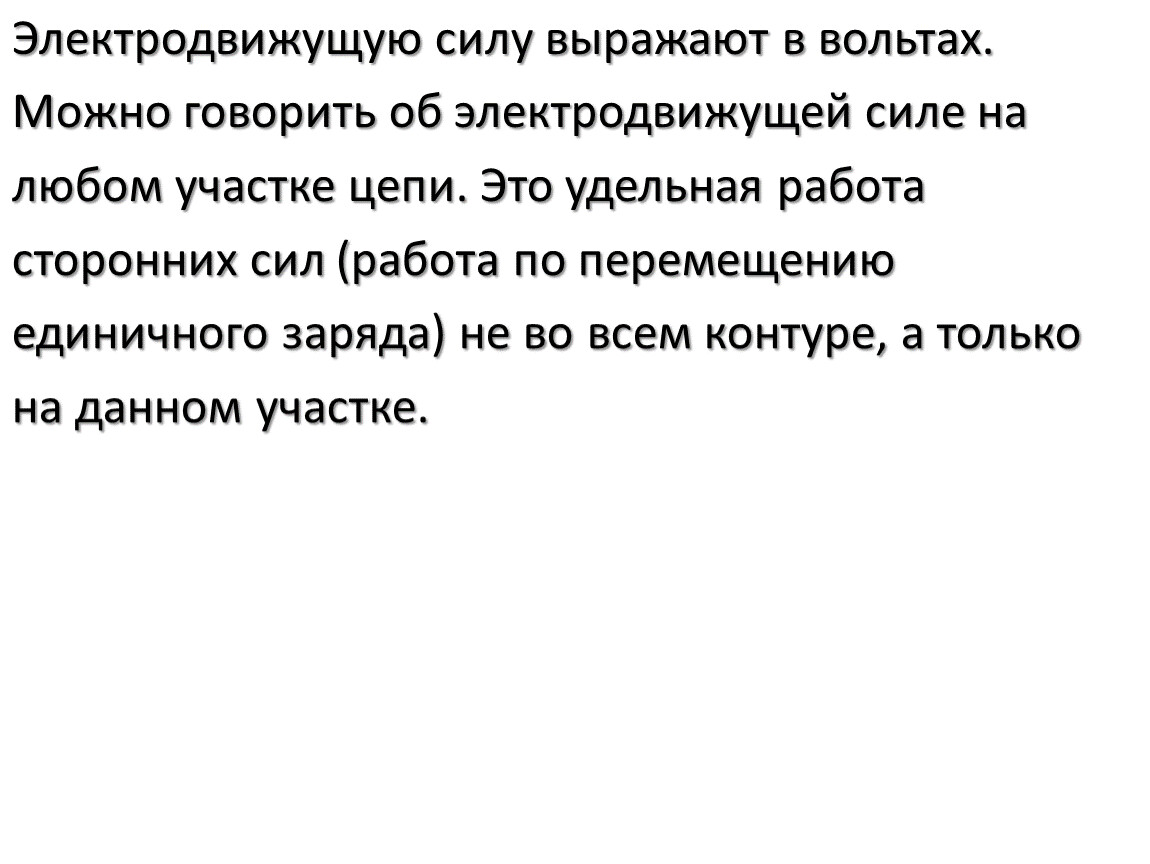

Электродвижущую силу выражают в вольтах.
Можно говорить об электродвижущей силе на
любом участке цепи. Это удельная работа
сторонних сил (работа по перемещению
единичного заряда) не во всем контуре, а только
на данном участке.
