презентация инд проект.pptx

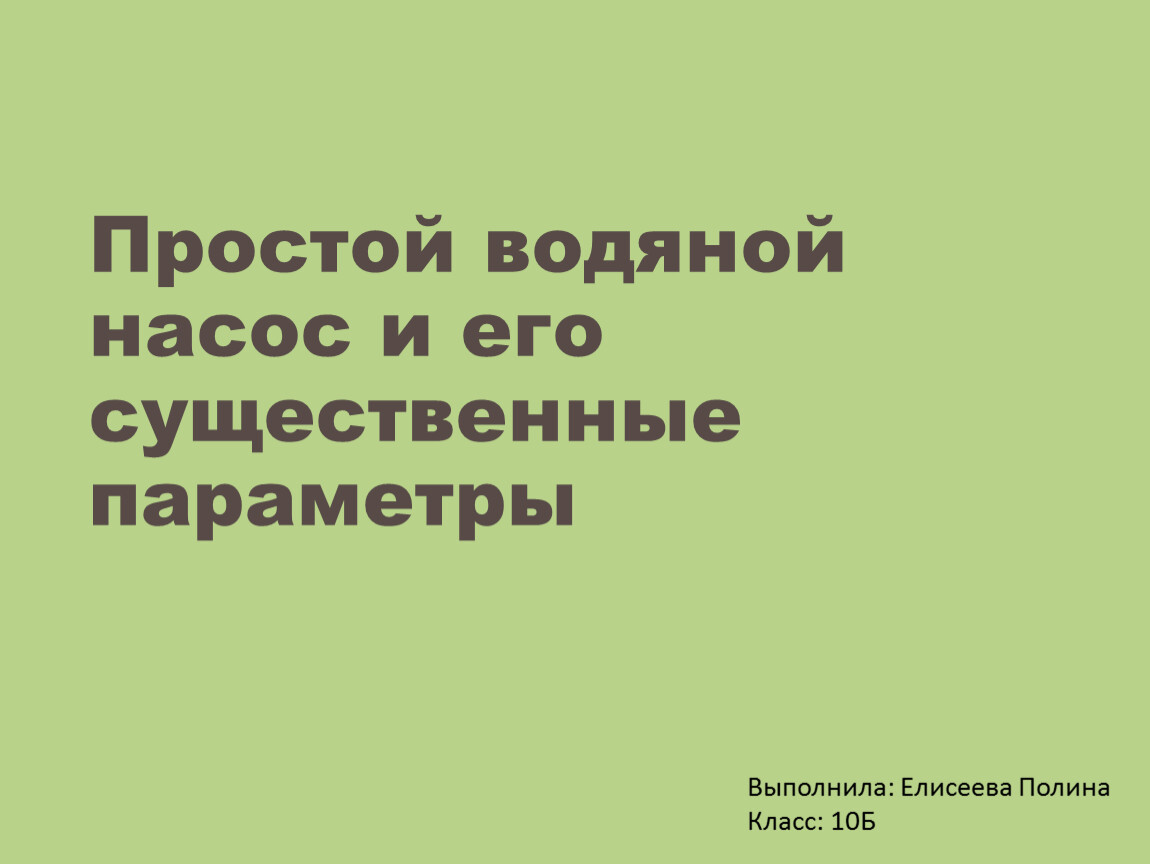

Простой водяной насос и его существенные параметры
Выполнила: Елисеева Полина
Класс: 10Б

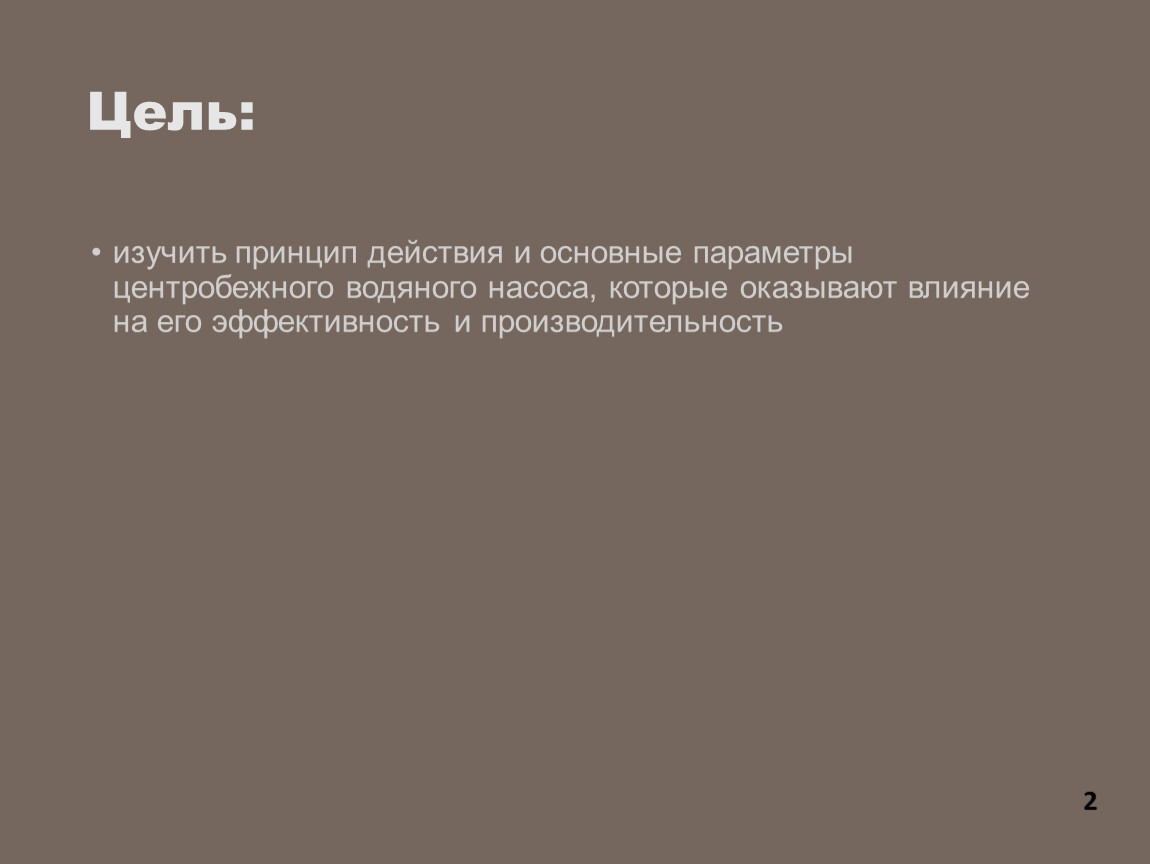

Цель:
изучить принцип действия и основные параметры центробежного водяного насоса, которые оказывают влияние на его эффективность и производительность
2

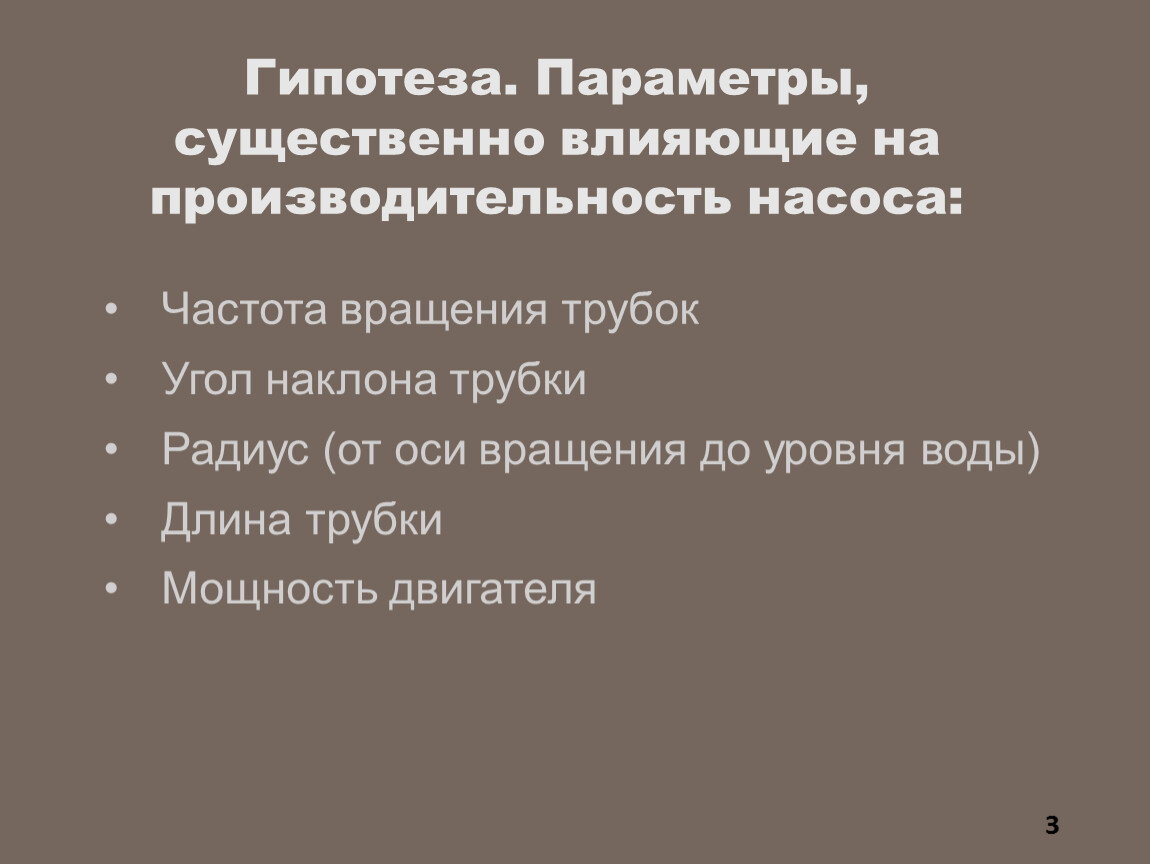

Гипотеза. Параметры, существенно влияющие на производительность насоса:
Частота вращения трубок
Угол наклона трубки
Радиус (от оси вращения до уровня воды)
Длина трубки
Мощность двигателя
3

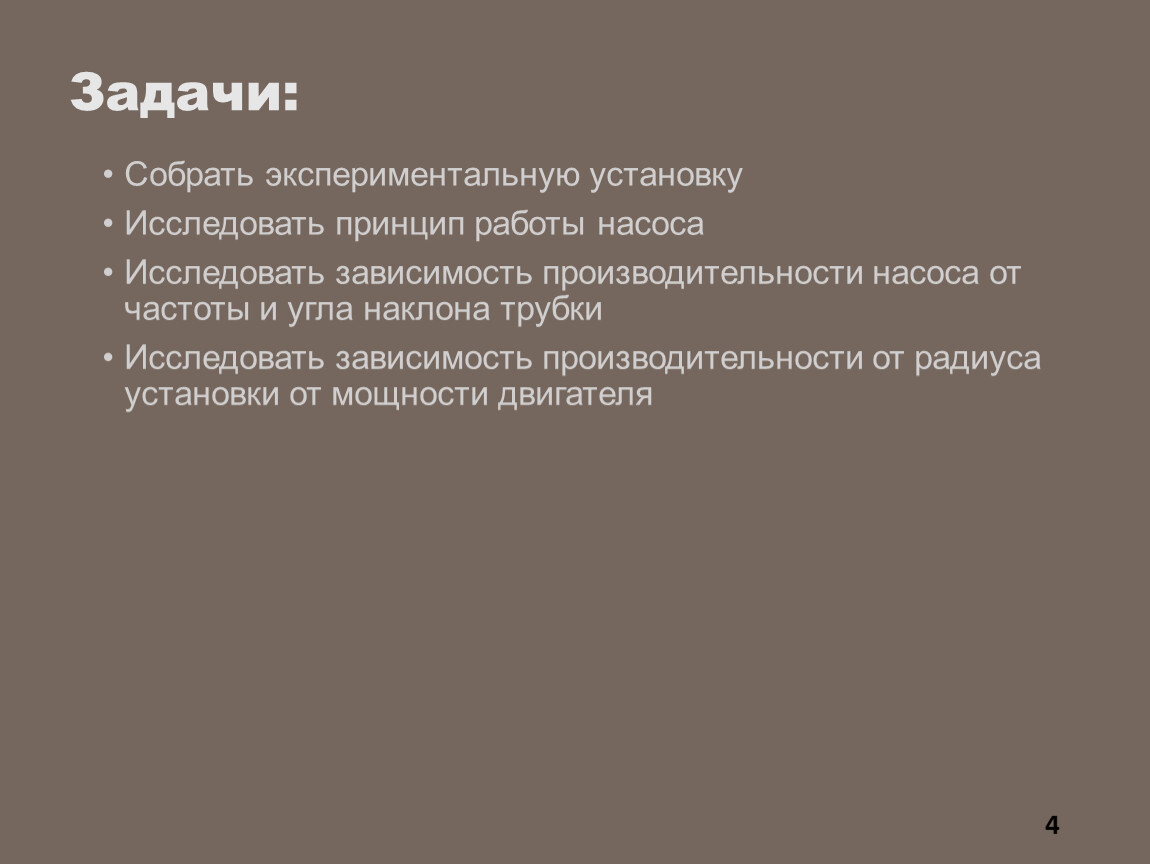

Задачи:
Собрать экспериментальную установку
Исследовать принцип работы насоса
Исследовать зависимость производительности насоса от частоты и угла наклона трубки
Исследовать зависимость производительности от радиуса установки от мощности двигателя
4

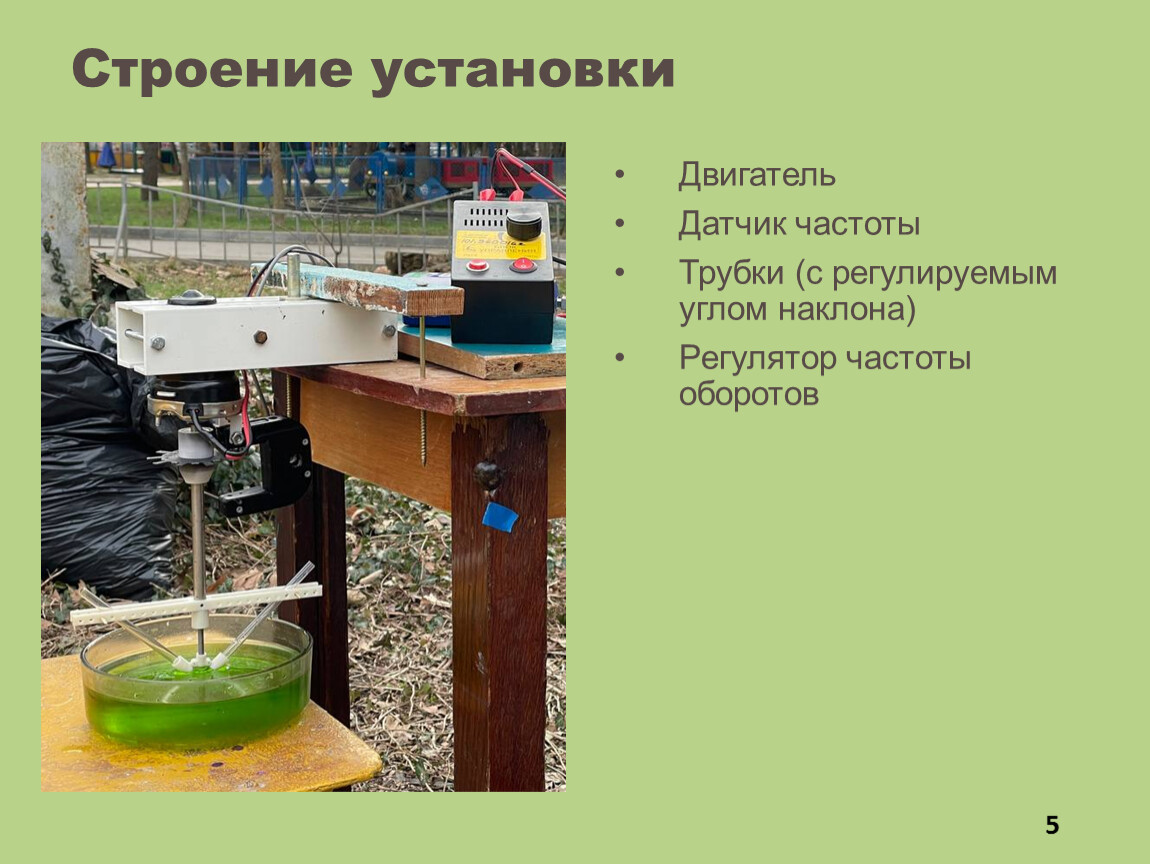

Строение установки
Двигатель
Датчик частоты
Трубки (с регулируемым углом наклона)
Регулятор частоты оборотов
5

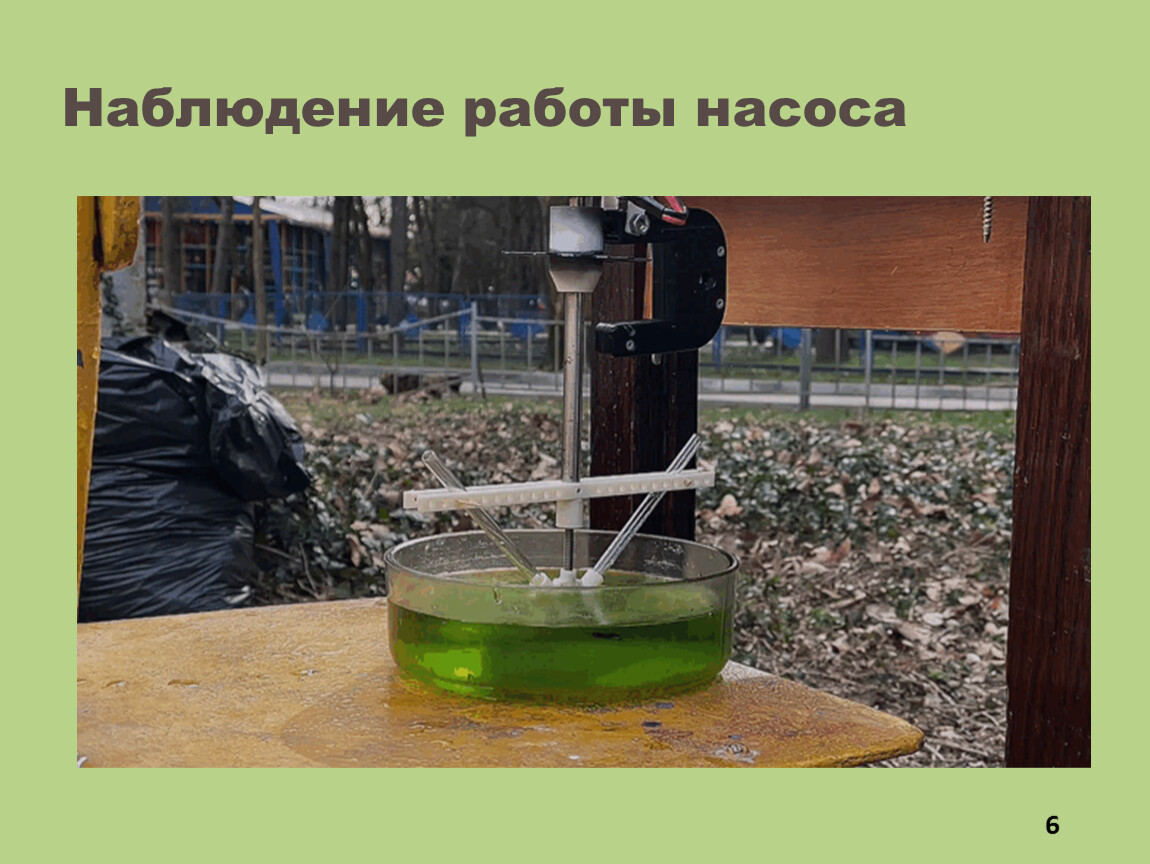

Наблюдение работы насоса
6
7

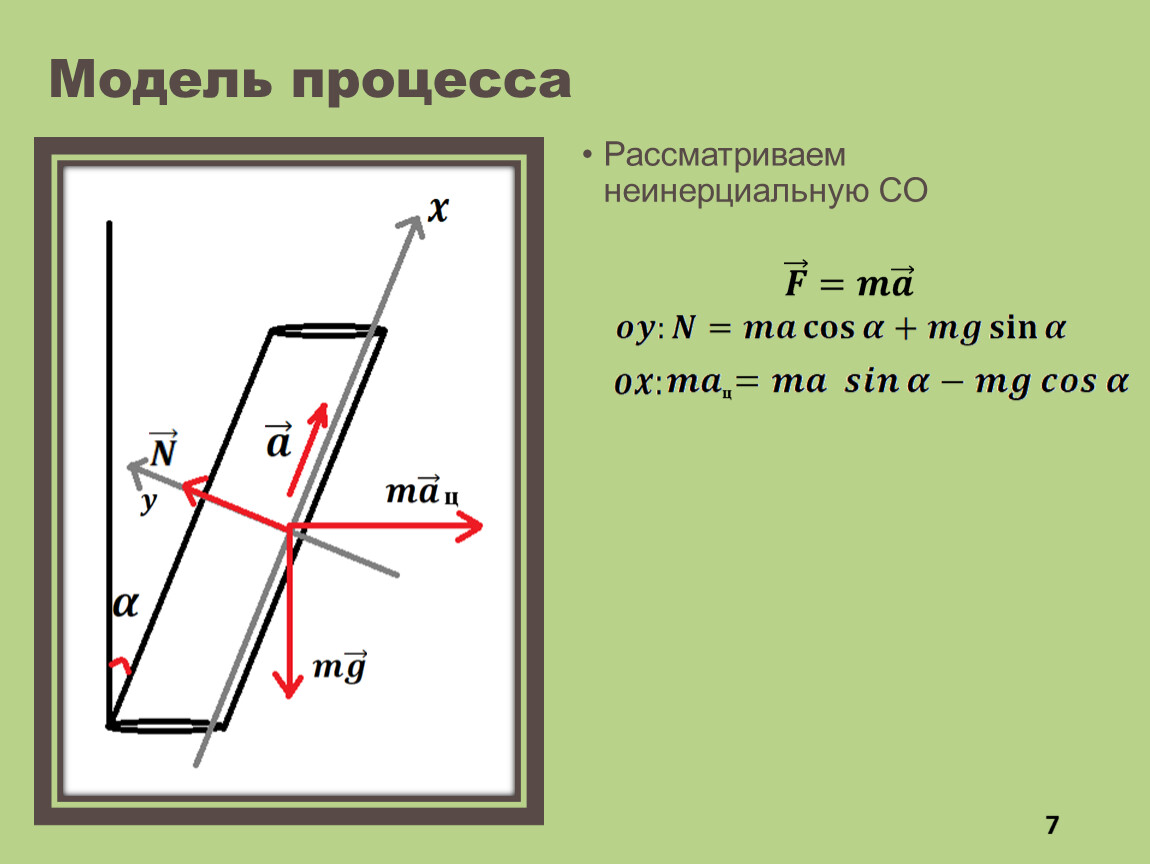

Модель процесса
Рассматриваем неинерциальную СО
ц
ц

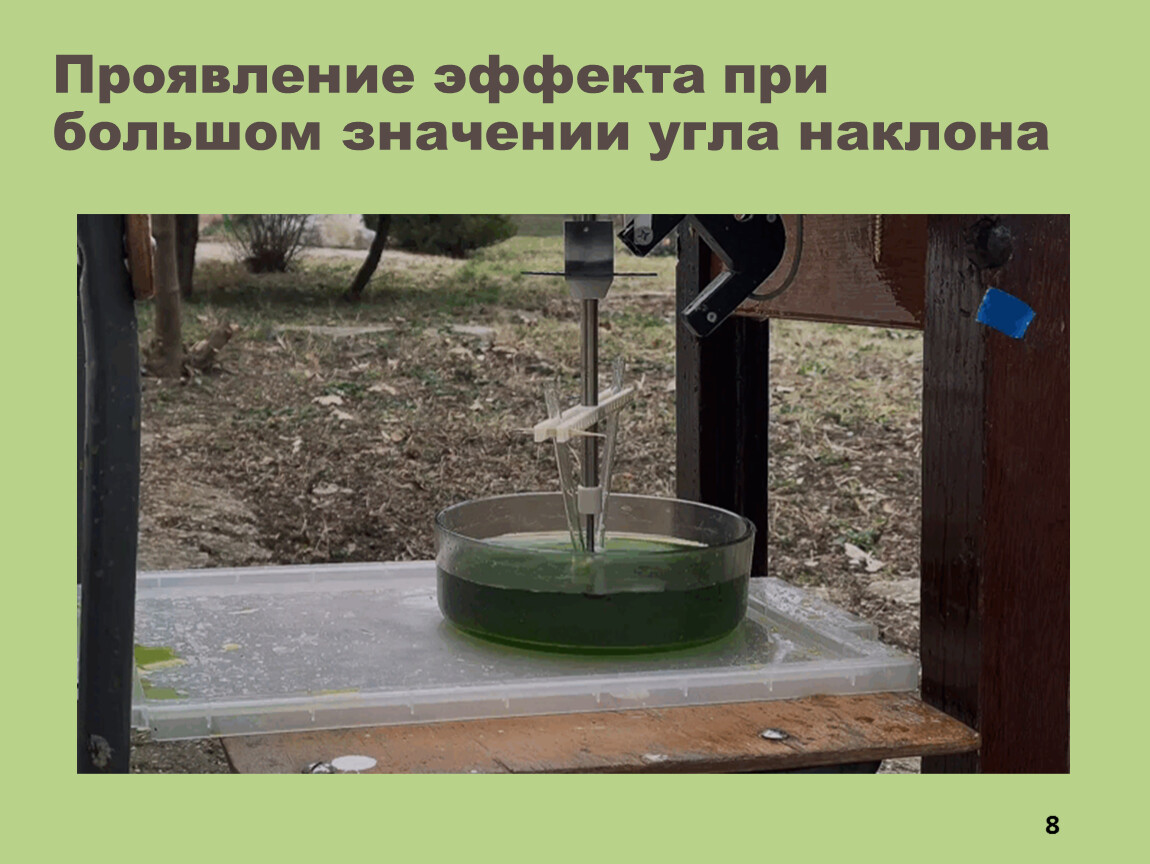

Проявление эффекта при большом значении угла наклона
8
Проявление эффекта при маленьком значении угла наклона
9

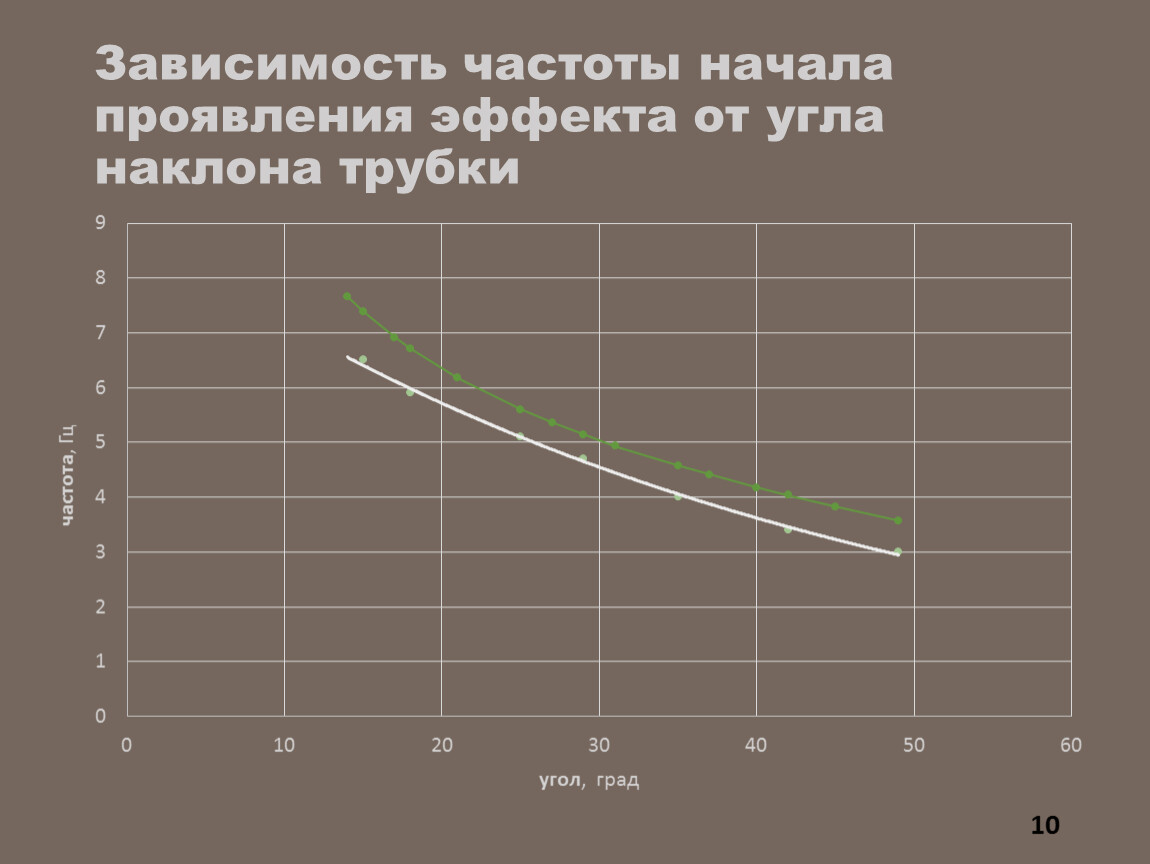

Зависимость частоты начала проявления эффекта от угла наклона трубки
10

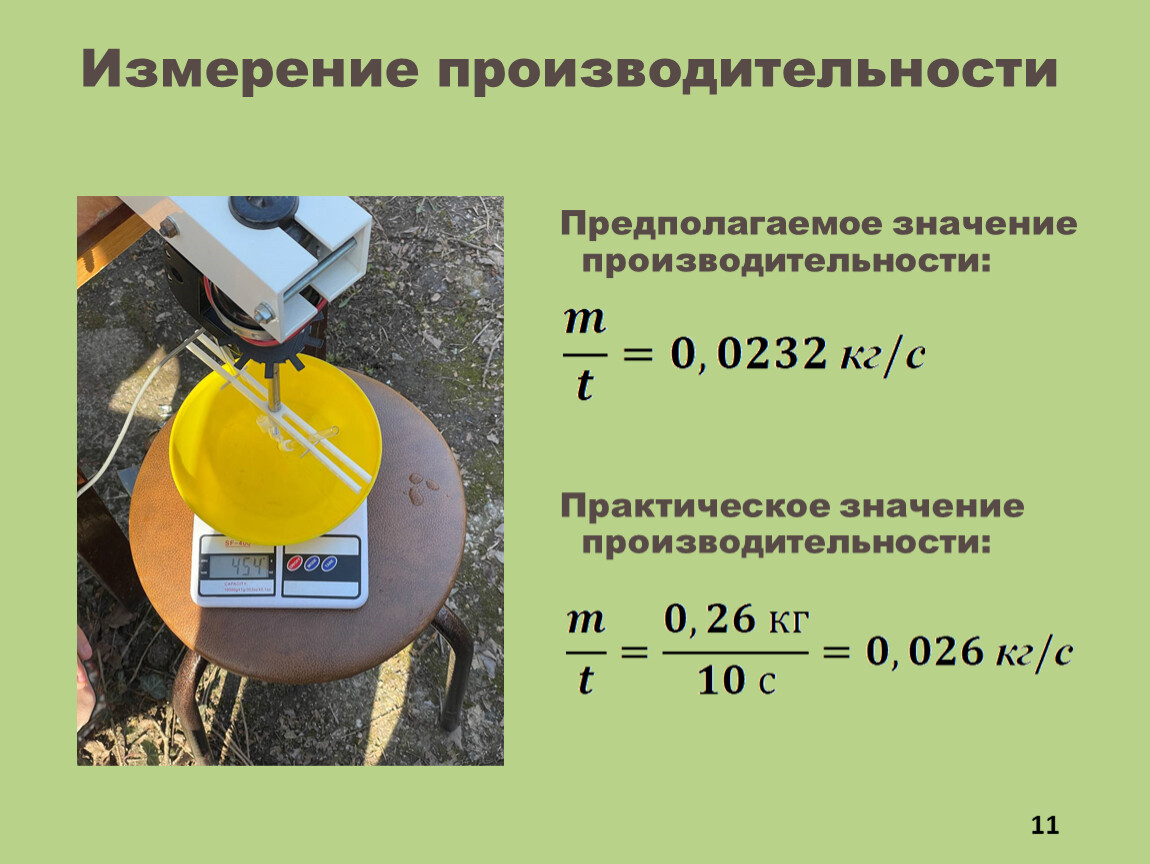

Измерение производительности
Предполагаемое значение производительности:
Практическое значение производительности:
11

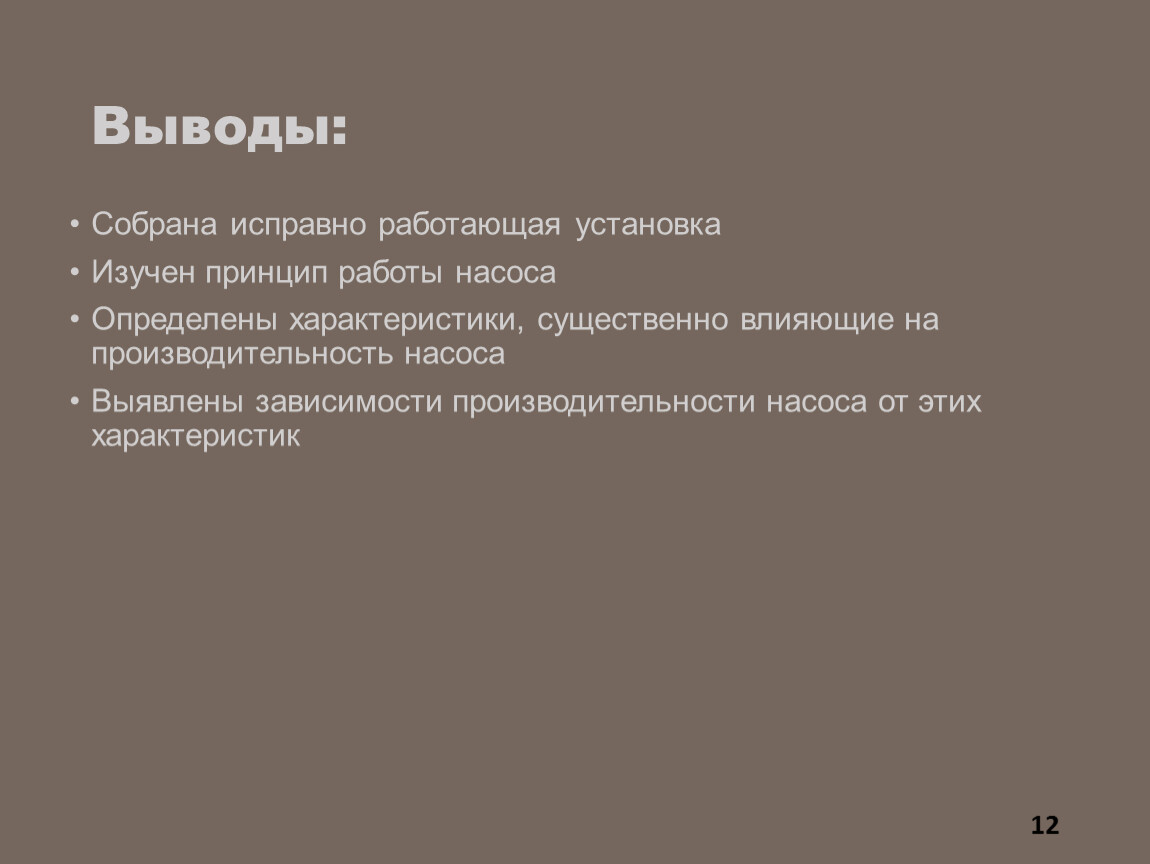

Выводы:
Собрана исправно работающая установка
Изучен принцип работы насоса
Определены характеристики, существенно влияющие на производительность насоса
Выявлены зависимости производительности насоса от этих характеристик
12

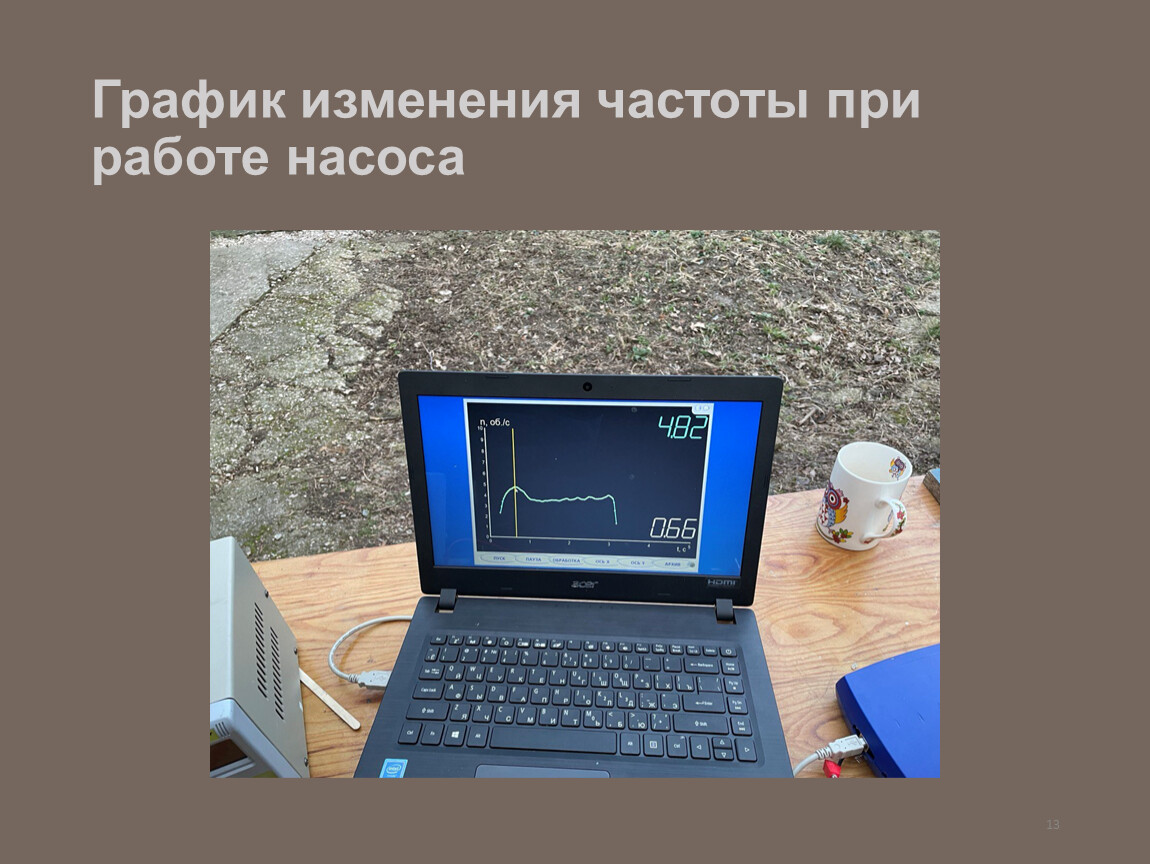

График изменения частоты при работе насоса
13

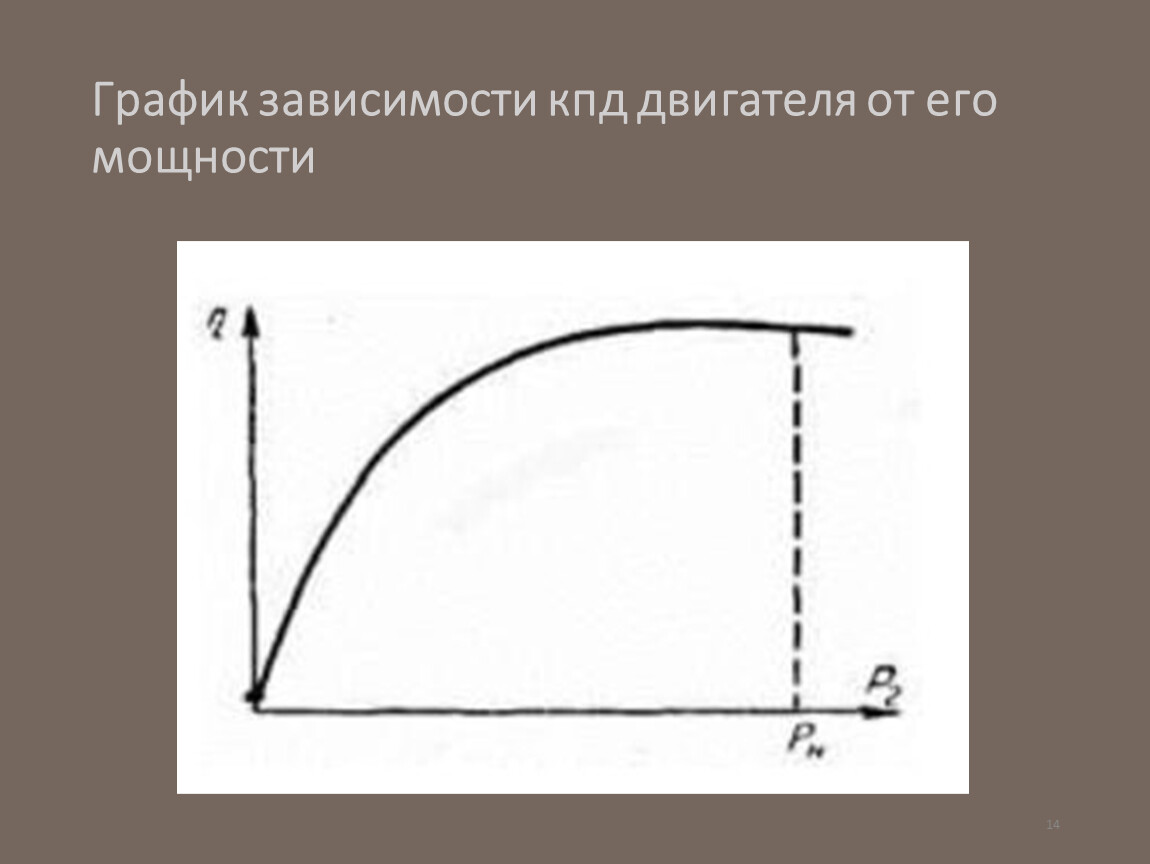

График зависимости кпд двигателя от его мощности
14
