Презентация к уроку на тему "Конденсаторы"

Электроемкостью проводника С является
численная величина заряда, которую нужно
сообщить проводнику, чтобы изменить его
потенциал на единицу:

Емкость характеризует возможность проводника
накапливать заряд. Она зависима от формы
проводника, его линейных размеров и свойств
среды, которая окружает проводник.
Единица емкости в СИ - фарада (Ф) — емкость
проводника, в котором изменение заряда на 1
кулон изменяет его потенциал на 1 вольт.

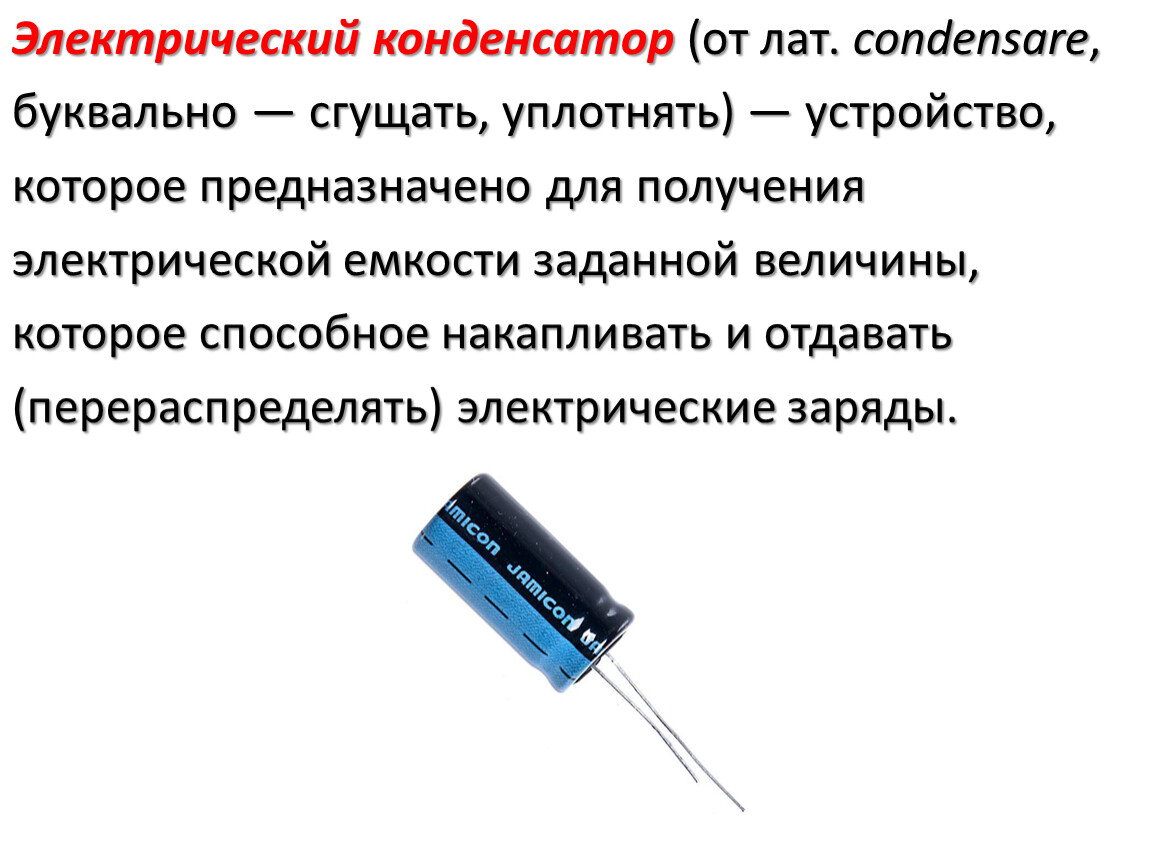

Электрический конденсатор (от лат. condensare,
буквально — сгущать, уплотнять) — устройство,
которое предназначено для получения
электрической емкости заданной величины,
которое способное накапливать и отдавать
(перераспределять) электрические заряды.

Конденсатор — это система из 2х либо
нескольких равномерно заряженных проводников
с равными по величине зарядами, разделенных
слоем диэлектрика. Проводники
являются обкладками конденсатора.

Обычно, расстояние между обкладками, которое
равно толщине диэлектрика, гораздо меньше размеров
этих обкладок, таким образом, поле в конденсаторе почти
все сосредоточено между его обкладками. Если обкладки
оказываются плоскими пластинами, поле между ними
однородно. Электроемкость плоского конденсатора
определяют при помощи формулы:

где q — заряд конденсатора, U — напряжение между его
обкладками, S — площадь пластины, d — расстояние
между пластинами, ɛ0— электрическая постоянная, ɛ —
диэлектрическая проницаемость среды.

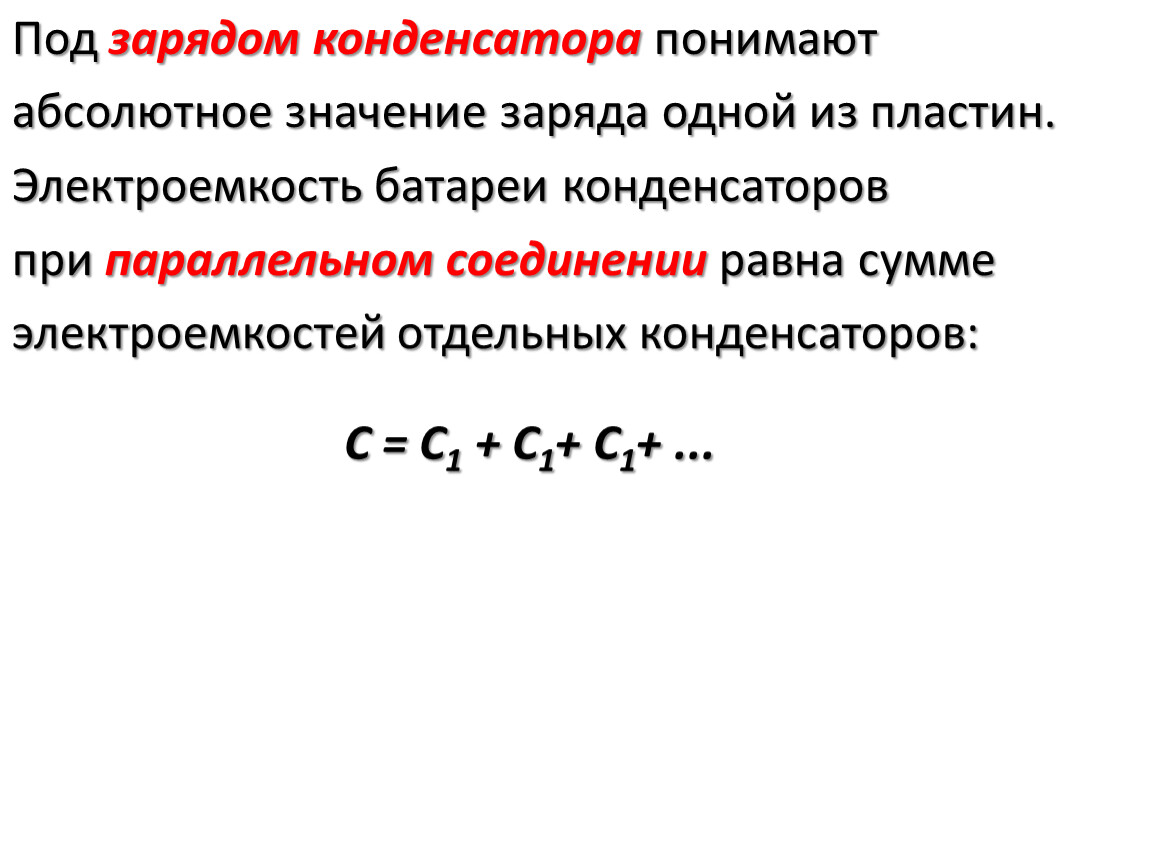

Под зарядом конденсатора понимают
абсолютное значение заряда одной из пластин.
Электроемкость батареи конденсаторов
при параллельном соединении равна сумме
электроемкостей отдельных конденсаторов:

При последовательном
соединении конденсаторов складываются
обратные величины электро­емкостей:



Видно, что электроемкость батареи из
последовательно соединенных конденсаторов
меньше электроемкости любого из конденсаторов,
а при параллельном — больше.
