Презентация к уроку на тему "Принцип суперпозиции полей"

Принцип суперпозиции (наложения)
полей формулируется так:
Если в данной точке пространства различные
заряженные частицы создают электрические поля,
напряженности которых
и т. д., то результирующая напряженность поля в
этой точке равна:

Принцип суперпозиции полей справедлив для
случая, когда поля, созданные несколькими
различными зарядами, не оказывают никакого
влияния друг на друга, т. е. ведут себя так, как
будто других полей нет. Опыт показывает, что для
полей обычных интенсивностей, встречающихся в
природе, это имеет место в действительности.

Благодаря принципу суперпозиции для
нахождения напряженности поля системы
заряженных частиц в любой точке достаточно
воспользоваться выражением напряженности поля
точечного заряда.

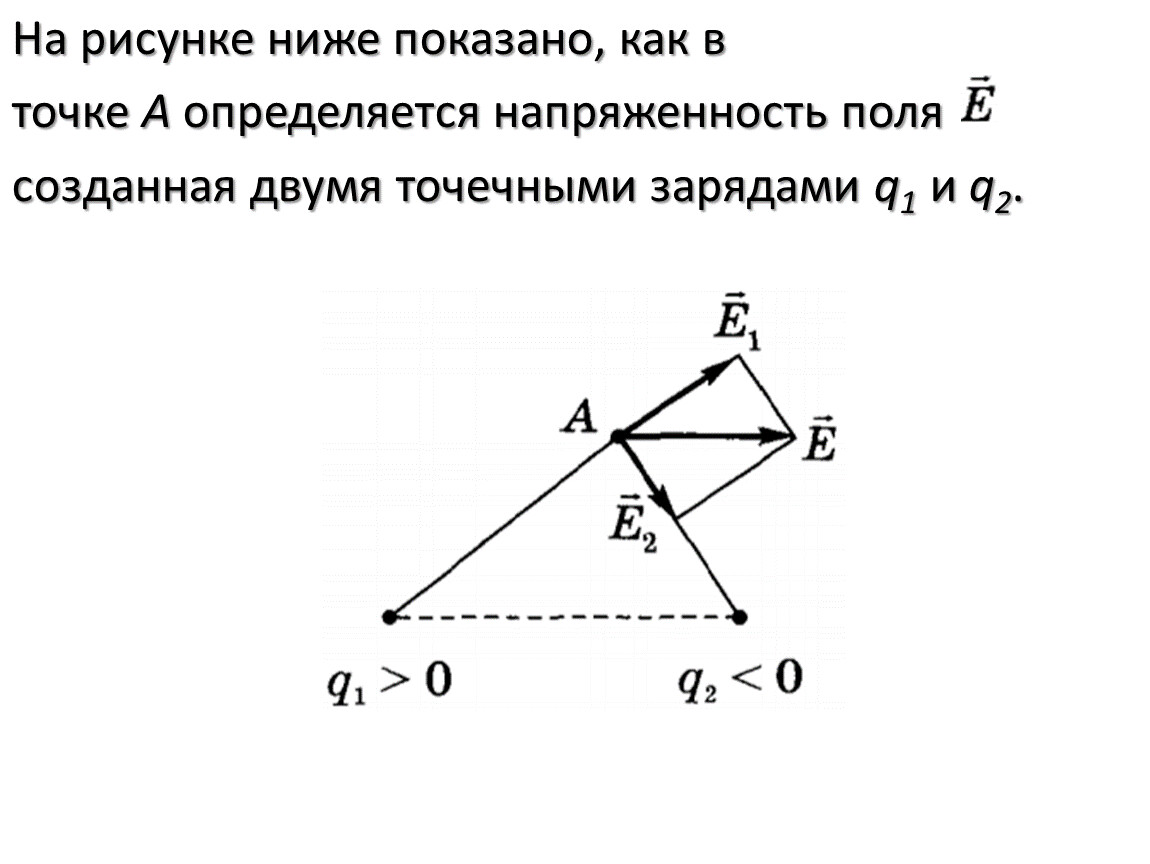

На рисунке ниже показано, как в
точке A определяется напряженность поля
созданная двумя точечными зарядами q1 и q2.

Электрическое поле в пространстве принято
представлять силовыми линиями. Понятие о
силовых линиях ввел М. Фарадей при
исследовании магнетизма. Затем это понятие было
развито Дж. Максвеллом в исследованиях по
электромагнетизму.

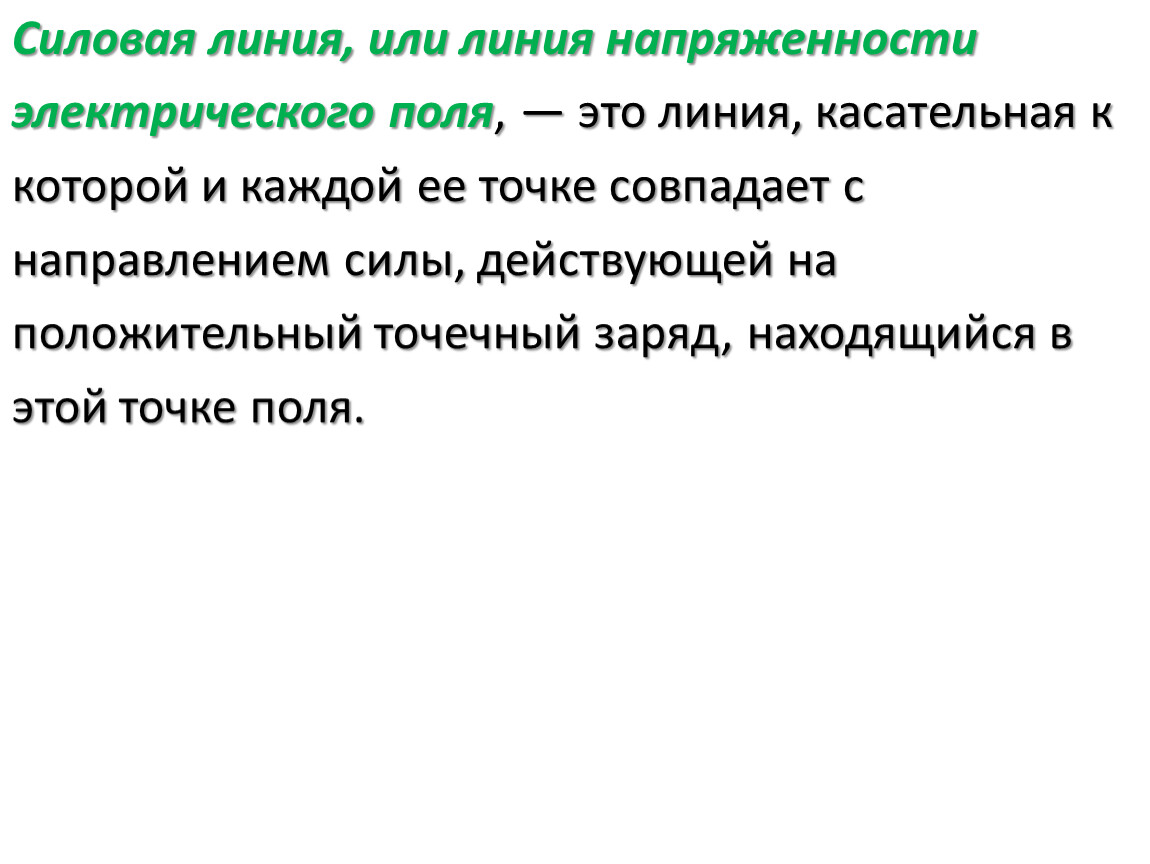

Силовая линия, или линия напряженности
электрического поля, — это линия, касательная к
которой и каждой ее точке совпадает с
направлением силы, действующей на
положительный точечный заряд, находящийся в
этой точке поля.

Напряженность поля заряженного про­водящего
шара на расстоянии от центра шара,
превышающем его радиус r ≥ R. определяется по
той же формуле, что и поля точечного заряда


Об этом свидетельствует распределение силовых
линий, аналогичное распределению линий
напряженности точечного заряда.
Заряд шара распределен
равномерно по его поверхности.
Внутри проводящего
шара напряженность поля равна
нулю.
