Презентация к уроку на тему "Соединение проводников"

Для параллельного соединения проводников
справедливы следующие соотношения:
а) электрический ток, поступающий в
точку А разветвления проводников (она
называется также узлом), равен сумме токов
в каждом из элементов цепи:

I = I1 + I2

б) напряжение U на концах проводников,
соединенных параллельно, одно и то же:

U = U1 + U2

в) при параллельном соединении проводников
складываются их обратные сопротивления:
г) сила тока и сопротивление в проводниках
связаны соотношением:

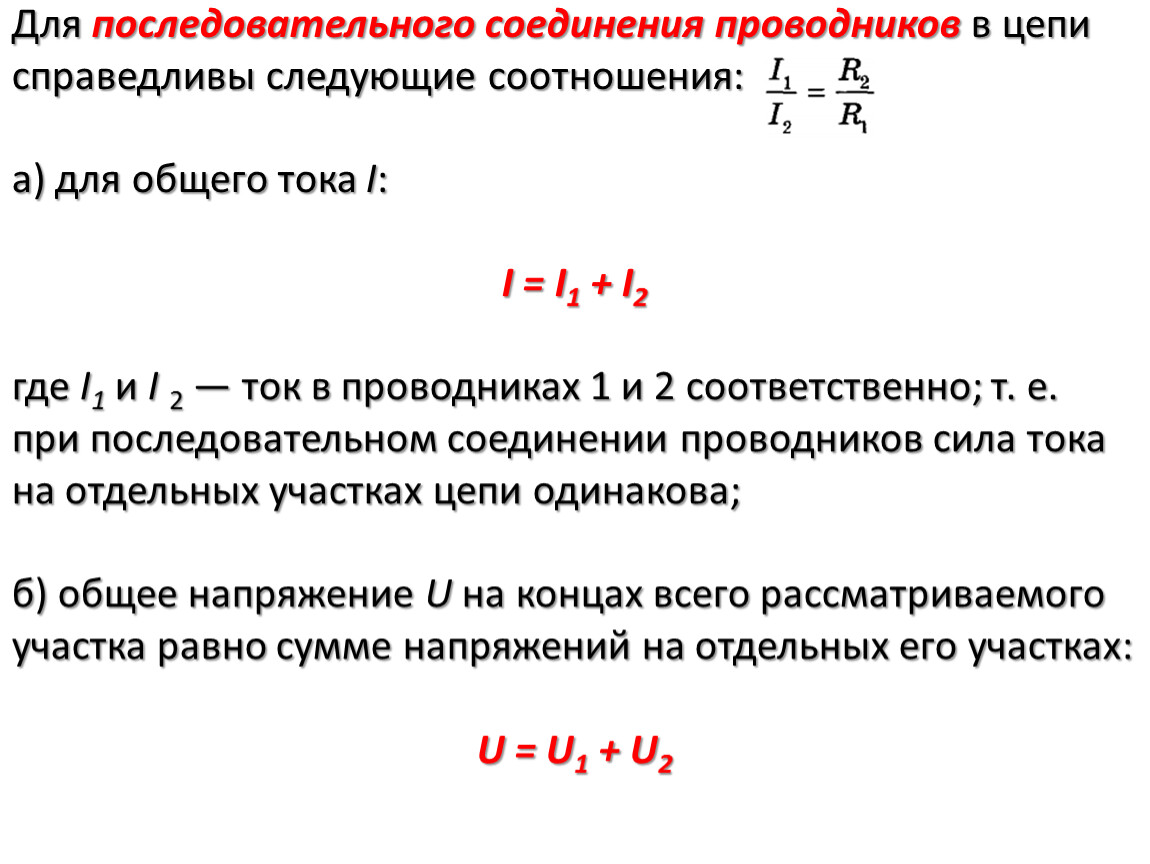

Для последовательного соединения проводников в цепи
справедливы следующие соотношения:

а) для общего тока I:

I = I1 + I2

где I1 и I 2 — ток в проводниках 1 и 2 соответственно; т. е.
при последовательном соединении про­водников сила тока
на отдельных участках цепи одинакова;

б) общее напряжение U на концах всего рассматриваемого
участка равно сумме напряжений на отдельных его участках:

U = U1 + U2


в) полное сопротивление R всего участка цепи
равно сумме последовательно соединенных
сопротивлений:

R = R1 + R2

г) также справедливо соотношение:
