Презентация к уроку на тему "Сварочные головки"

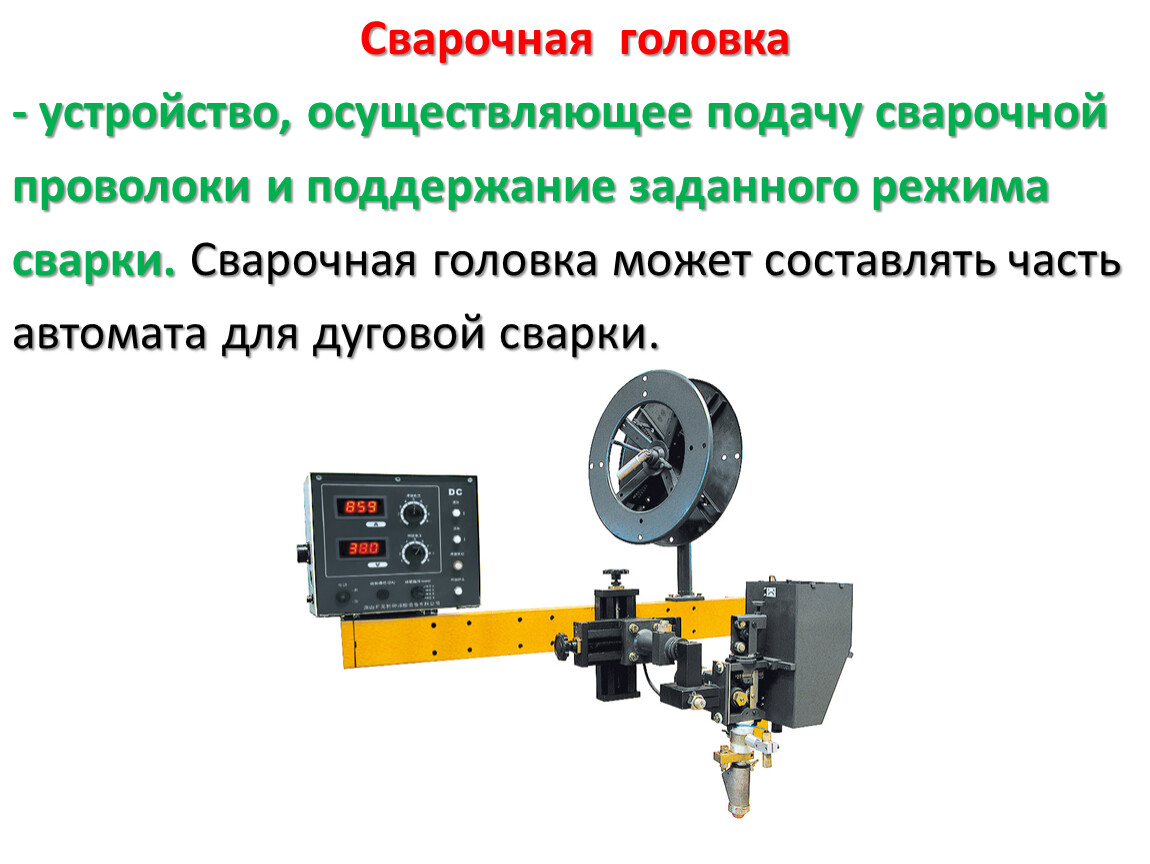

Сварочная головка
- устройство, осуществляющее подачу сварочной
проволоки и поддержание заданного режима
сварки. Сварочная головка может составлять часть
автомата для дуговой сварки.

Автоматическая сварочная головка АБС

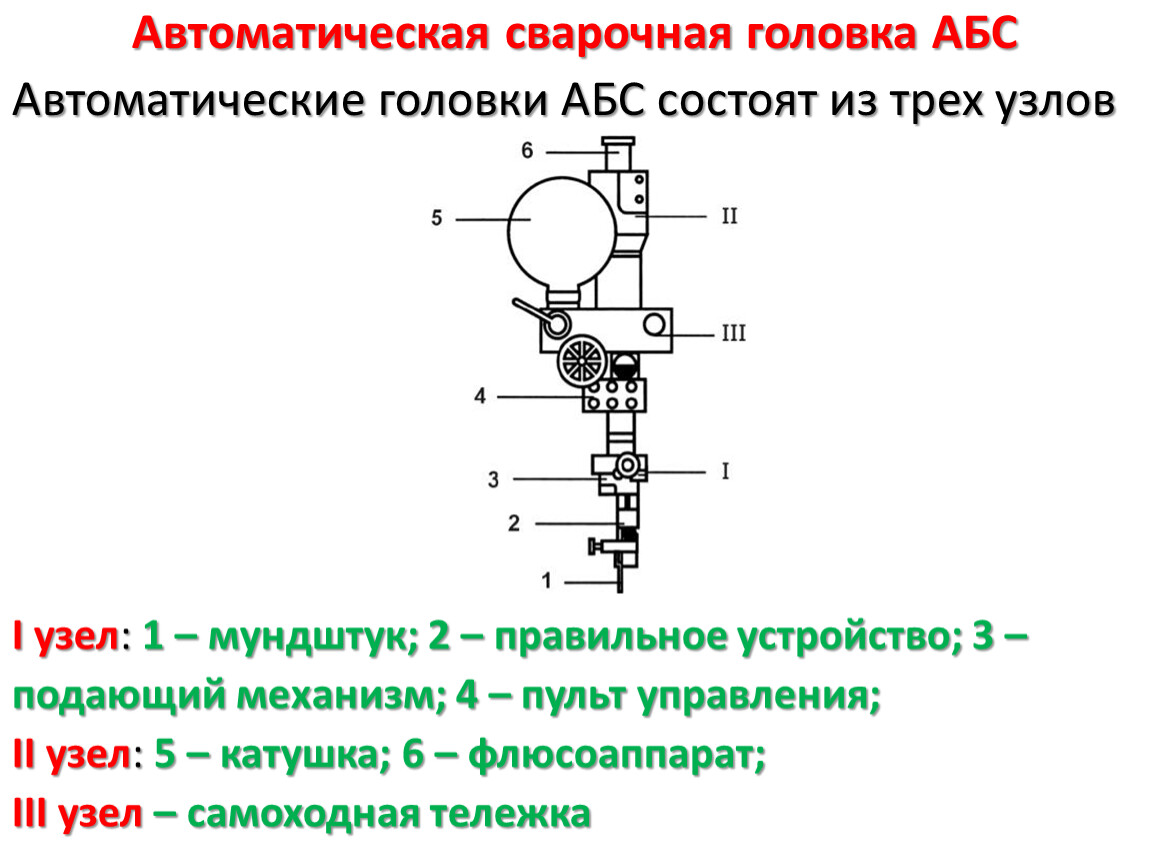

Автоматические головки АБС состоят из трех узлов







I узел: 1 – мундштук; 2 – правильное устройство; 3 –
подающий механизм; 4 – пульт управления;
II узел: 5 – катушка; 6 – флюсоаппарат;
III узел – самоходная тележка

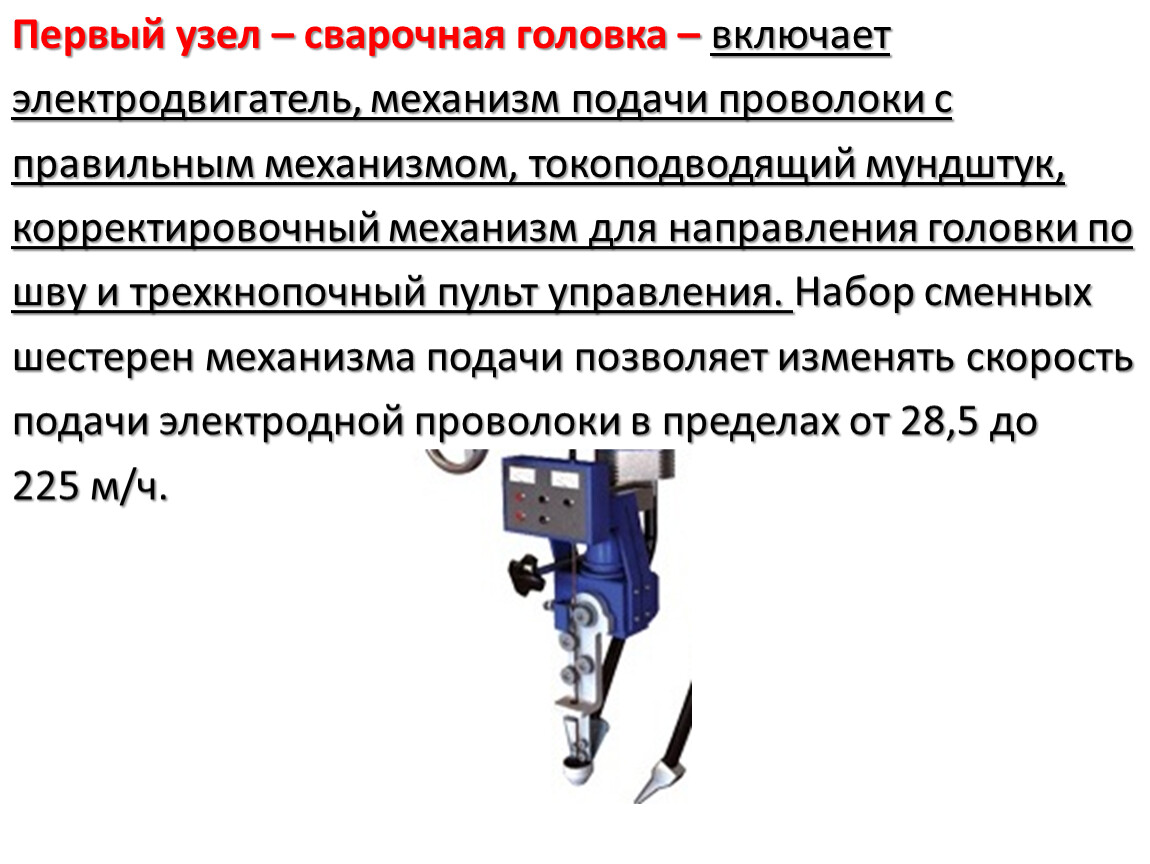

Первый узел – сварочная головка – включает
электродвигатель, механизм подачи проволоки с
правильным механизмом, токоподводящий мундштук,
корректировочный механизм для направления головки по
шву и трехкнопочный пульт управления. Набор сменных
шестерен механизма подачи позволяет изменять скорость
подачи электродной проволоки в пределах от 28,5 до
225 м/ч.

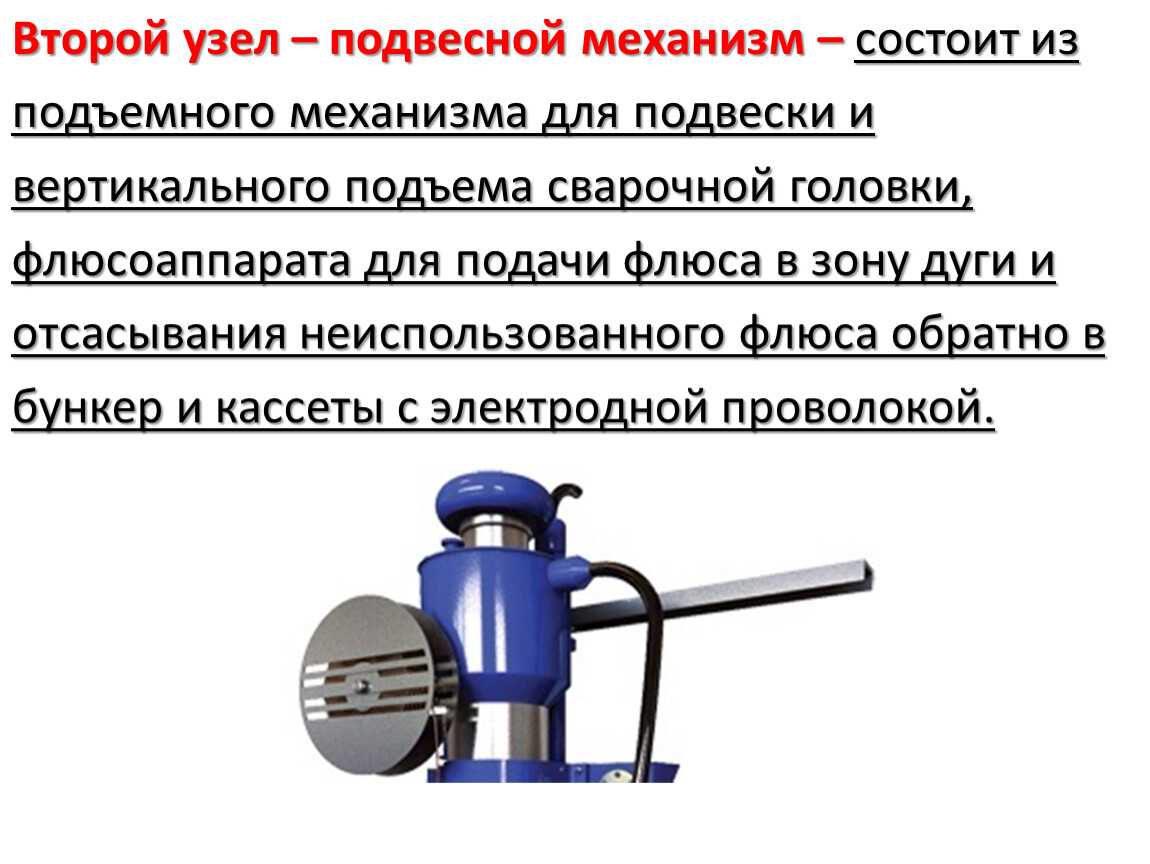

Второй узел – подвесной механизм – состоит из
подъемного механизма для подвески и
вертикального подъема сварочной головки,
флюсоаппарата для подачи флюса в зону дуги и
отсасывания неиспользованного флюса обратно в
бункер и кассеты с электродной проволокой.

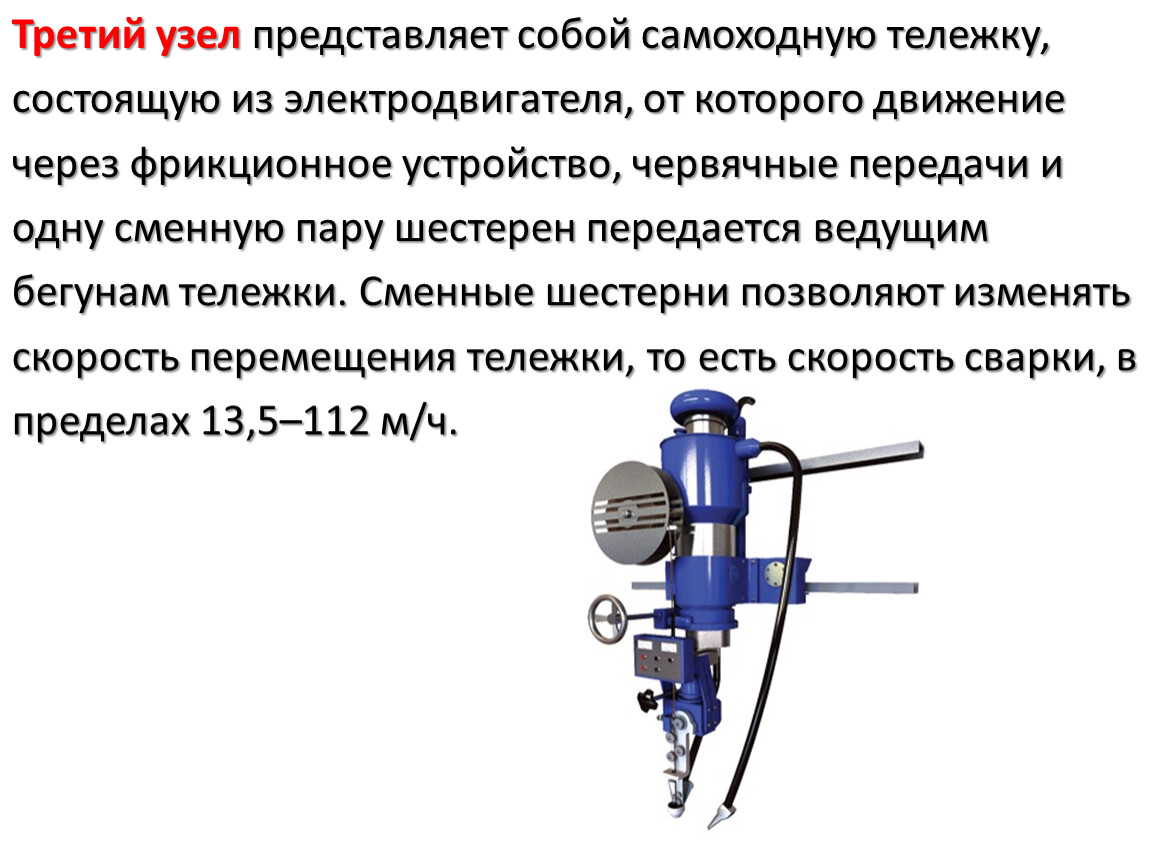

Третий узел представляет собой самоходную тележку,
состоящую из электродвигателя, от которого движение
через фрикционное устройство, червячные передачи и
одну сменную пару шестерен передается ведущим
бегунам тележки. Сменные шестерни позволяют изменять
скорость перемещения тележки, то есть скорость сварки, в
пределах 13,5–112 м/ч.

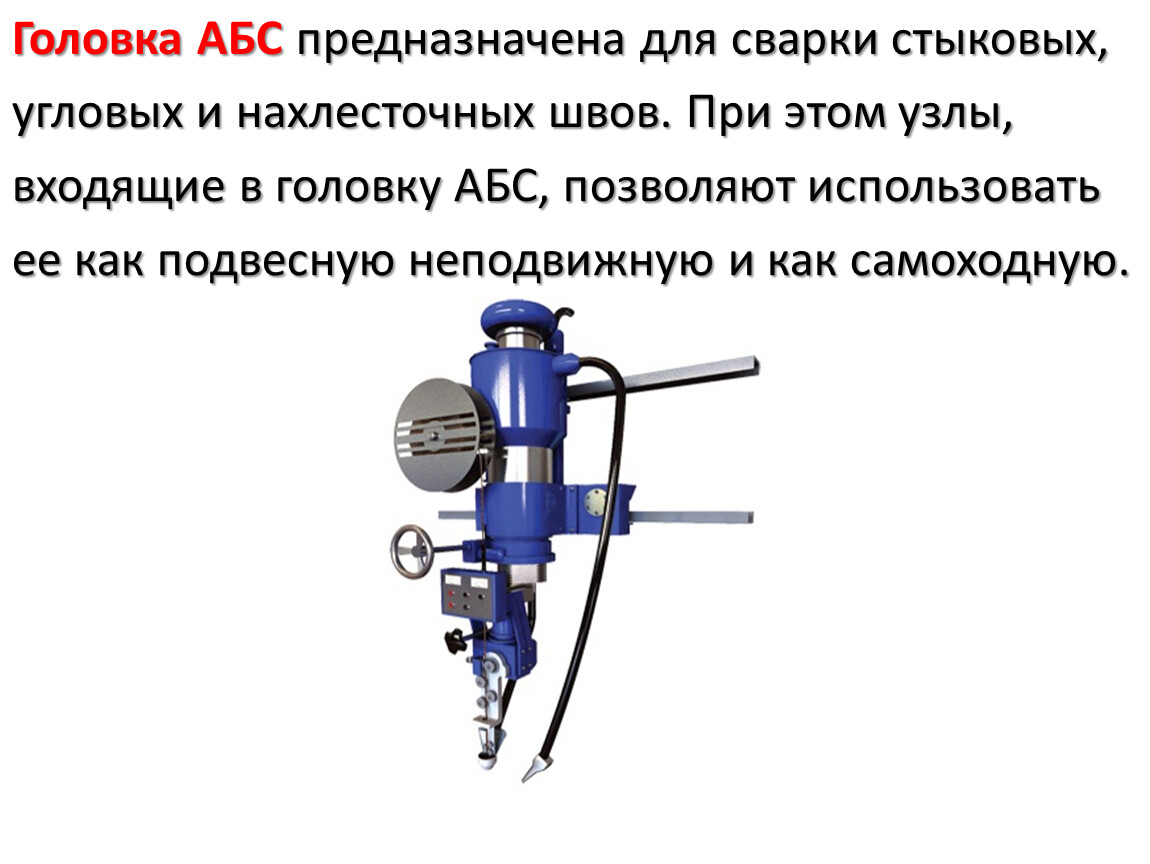

Головка АБС предназначена для сварки стыковых,
угловых и нахлесточных швов. При этом узлы,
входящие в головку АБС, позволяют использовать
ее как подвесную неподвижную и как самоходную.
