Презентация к уроку на тему "Закон Ампера"

На прямолинейный участок проводника Δl, по которому
течет ток l, в магнитном поле с индукцией В действует
сила F.
Для вычисления этой силы используют выражение:
F = B|I|Δlsinα,
где α — угол между вектором В и направлением отрезка
проводника с током (элементом тока); за направление
элемента тока принимают направление, в котором по
проводнику течет ток.

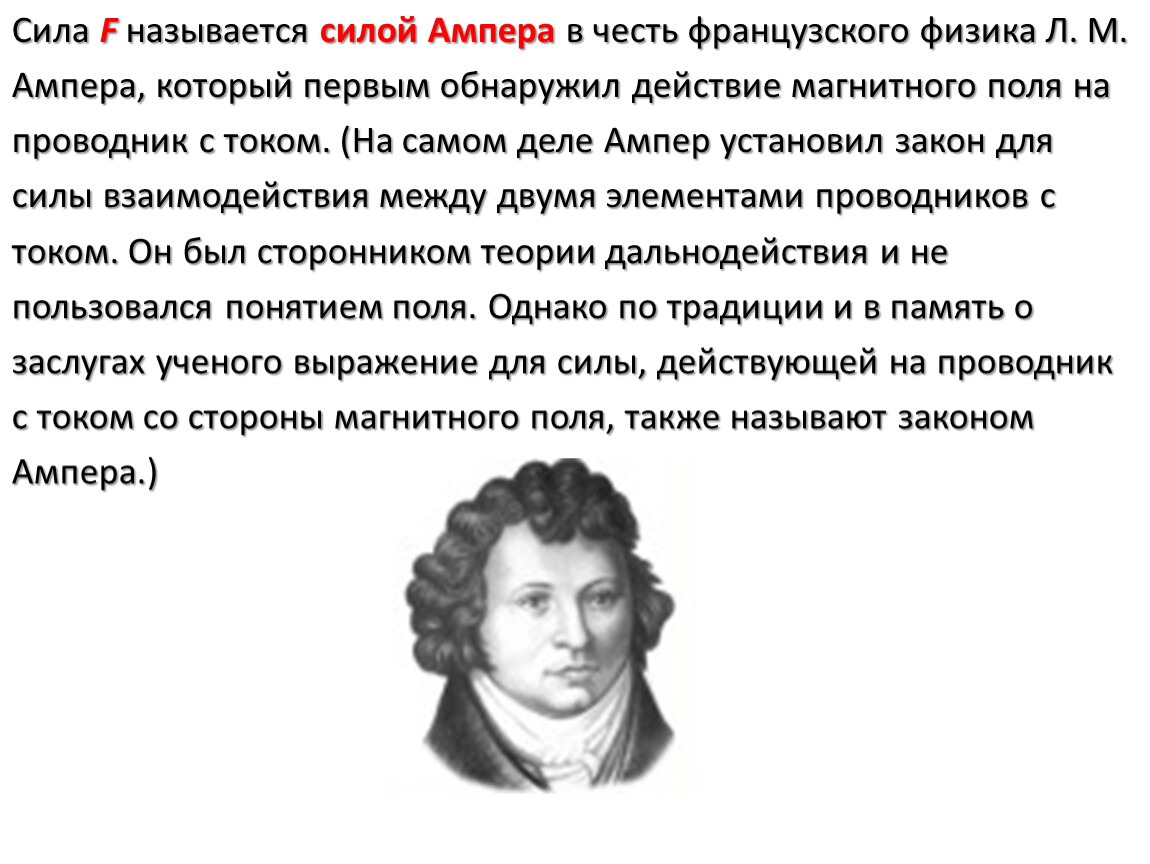

Сила F называется силой Ампера в честь французского физика Л. М.
Ампера, который первым обнаружил действие магнитного поля на
проводник с током. (На самом деле Ампер установил закон для
силы взаимодействия между двумя элементами проводников с
током. Он был сторонником теории дальнодействия и не
пользовался понятием поля. Однако по традиции и в память о
заслугах ученого выражение для силы, действующей на проводник
с током со сторо­ны магнитного поля, также называют законом
Ампера.)

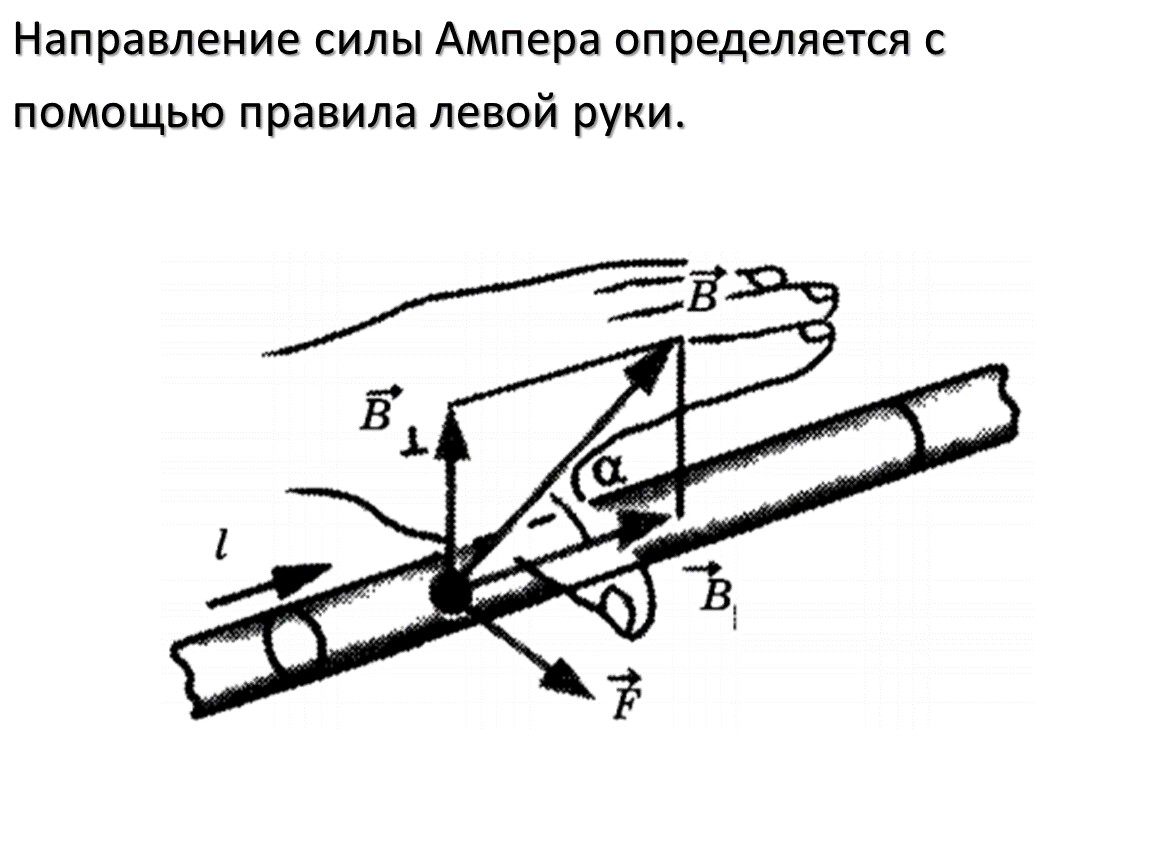

Направление силы Ампера определяется с
помощью правила левой руки.

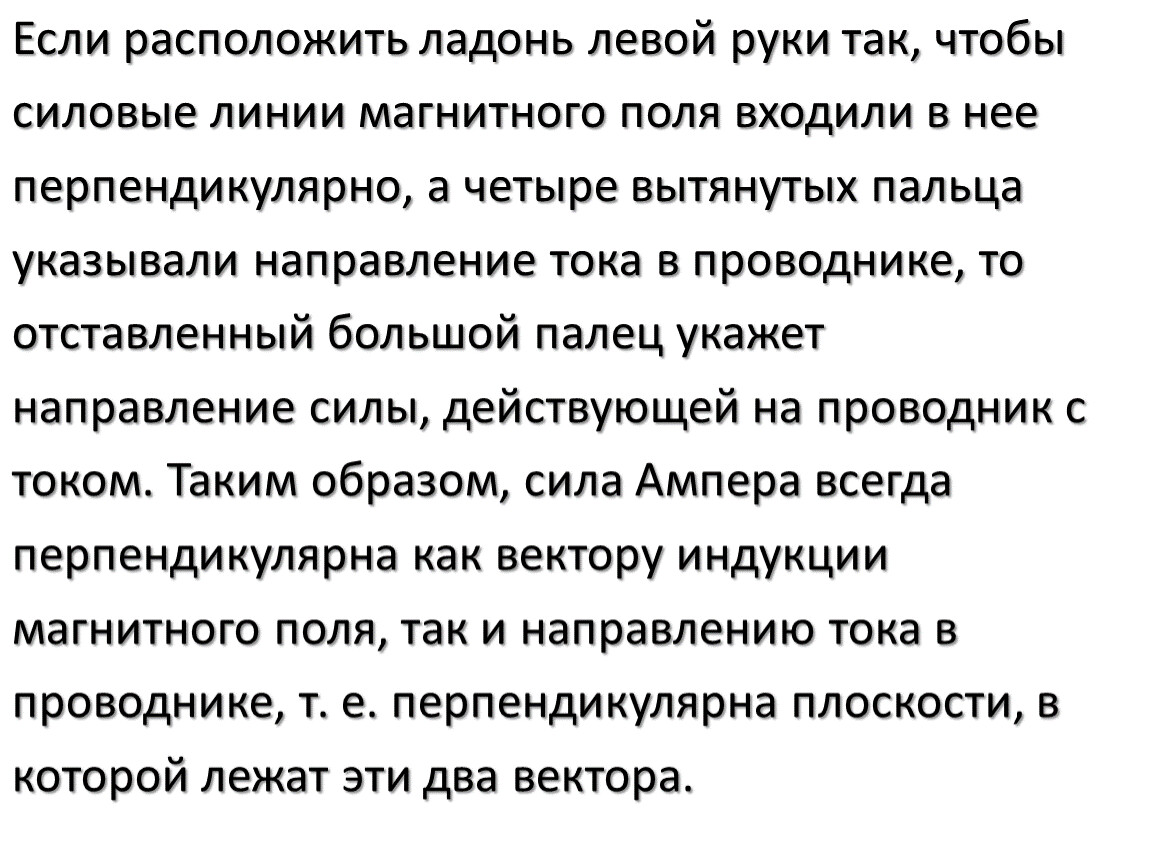

Если расположить ладонь левой руки так, чтобы
силовые линии магнитного поля входили в нее
перпендикулярно, а четыре вытянутых пальца
указывали направление тока в проводнике, то
отставленный большой палец укажет
направление силы, действующей на проводник с
током. Таким образом, сила Ампера всегда
перпендикулярна как вектору индукции
магнит­ного поля, так и направлению тока в
проводнике, т. е. перпендикулярна плоскости, в
которой лежат эти два вектора.

Следствием действия силы Ампера является
вращение рамки с током в постоянном магнитном
поле.

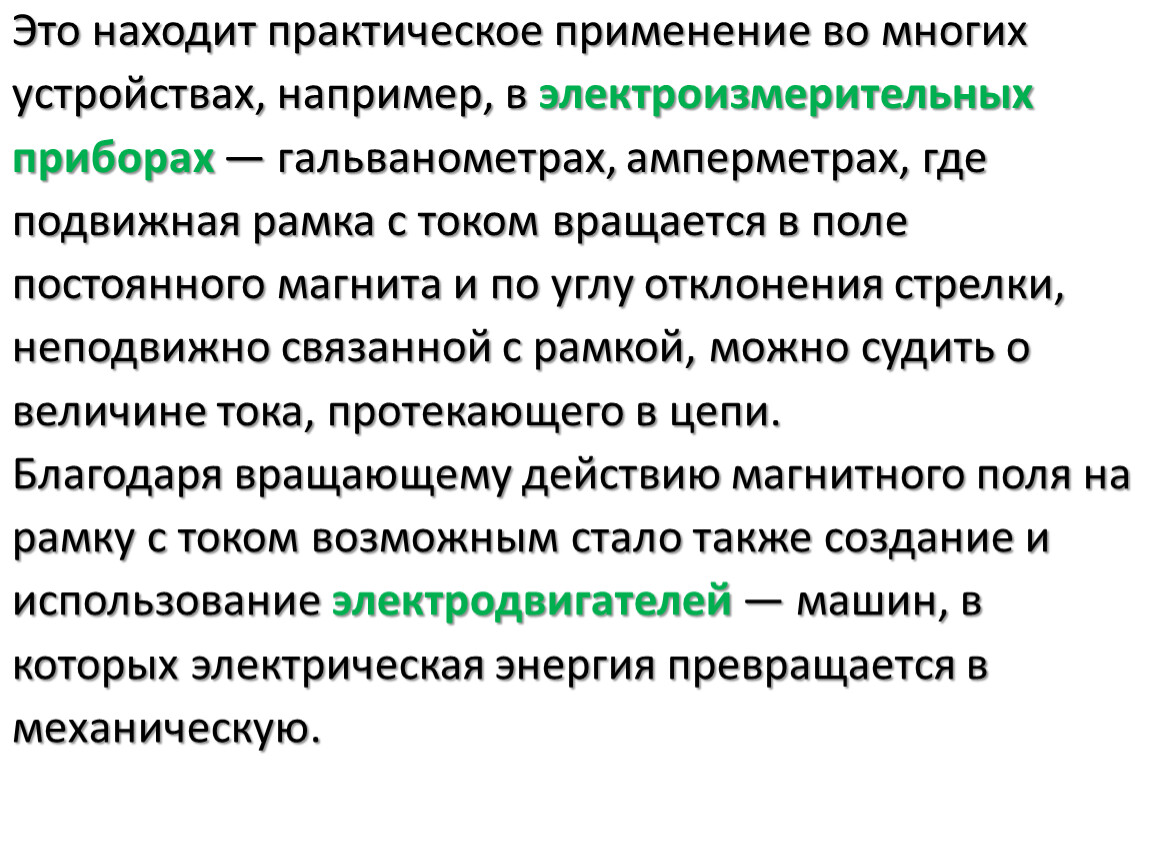

Это находит практическое применение во многих
устройствах, например, в электроизмерительных
приборах — гальванометрах, амперметрах, где
подвижная рамка с током вращается в поле
постоянного магнита и по углу отклонения стрелки,
неподвижно связанной с рамкой, можно судить о
величине тока, протекающего в цепи.
Благодаря вращающему действию магнитного поля на
рамку с током возможным стало также создание и
использование электродвигателей — машин, в
которых электрическая энергия превращается в
механическую.
