Презентация к уроку на тему "Закон Джоуля-Ленца"

Закон Джоуля — Ленца гласит: количество
теплоты, которое выделяется в проводнике на
участке электрической цепи
с сопротивлением R при протекании по нему
постоянного тока I в течение времени t равно
произведению квадрата тока на сопротивление и
время:

Q = I2Rt.

Закон был установлен в 1841 г. английским физиком Дж.
П. Джоулем, а в 1842 г. подтвержден точными опытами
русского ученого Э. X. Ленца. Само же явление нагрева
проводника при прохождении по нему тока было открыто
еще в 1800 г. французским ученым А. Фуркруа, которому
удалось раскалить железную спираль, пропустив через
нее электрический ток.

Из закона Джоуля — Ленца видно, что
при последовательном соединении проводников,
поскольку ток в цепи всюду одинаков,
максимальное количество тепла будет выделяться
на проводнике с наибольшим сопротивлением.
Это применяется в технике, например, для распыления
металлов.
При параллельном соединении каждый
проводник находятся под одинаковым
напряжением, но токи в них разные. Из формулы
(Q = I2Rt) видно, что, так как, согласно закону Ома
то

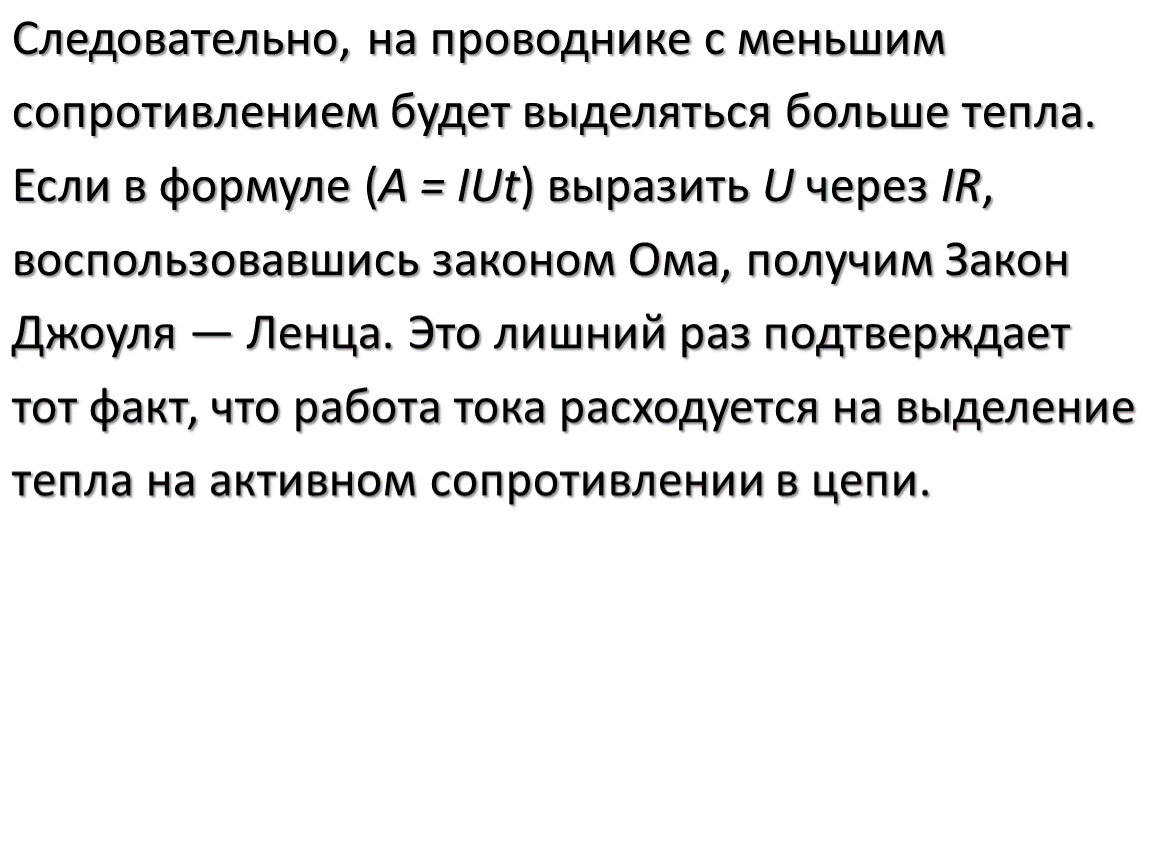

Следовательно, на проводнике с меньшим
сопротивлением будет выделяться больше тепла.
Если в формуле (А = IUt) выразить U через IR,
воспользовавшись законом Ома, получим Закон
Джоуля — Ленца. Это лишний раз подтверждает
тот факт, что работа тока расходуется на выделение
тепла на активном сопротивлении в цепи.
