Презентация к уроку на тему "Закон Ома для участка цепи без ЭДС"

Сила тока на участке цепи равна отношению
напряжения на этом участке к его сопротивлению.

Закон Ома выражает связь между тремя
величинами, которые характеризуют
протекание электрического тока в цепи, — силой
тока I, напряжением U и сопротивлением R.

Этот закон был установлен в 1827 г, немецким
ученым Г. Омом и по­этому имеет его имя. В
приведенной формулировке он называется
также законом Ома для участка цепи.

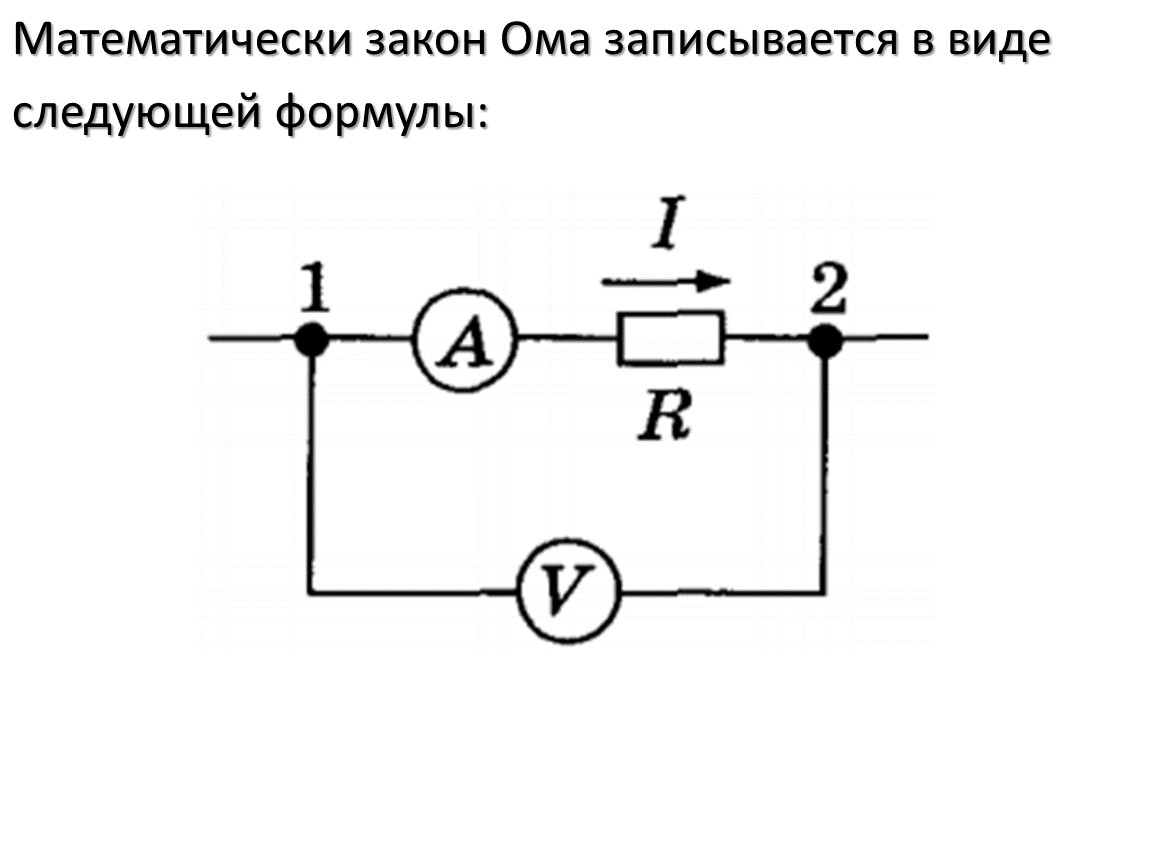

Математически закон Ома записывается в виде
следующей формулы:

Зависимость силы тока от приложенной разности
потенциалов на концах проводника
называется вольт-амперной
характеристикой (ВАХ) проводника.
Для любого проводника (твердого, жидкого или
газообразного) существует своя вольт-амперная
характеристика. Наиболее простой вид имеет
вольт-амперная характеристика металлических
проводников, заданная законом Ома

и растворов электролитов. Знание вольт-амперной
характеристики играет большую роль при
изучении тока.
Закон Ома — это основа всей электротехники. Из
закона Ома следует:

- сила тока на участке цепи с постоянным сопротивлением пропорциональна напряжению на концах участка;
- сила тока на участке цепи с неизменным напряжением обратно пропорциональна сопротивлению.

Закон (правило) Ома для участка цепи, не
содержащего источник ЭДС, устанавливает связь
между током и напряжением на этом участке.


или
