Презентация к уроку "Построение чертежа трусов-плавок" 6 класс

Мерки для построения чертежа трусов-плавок

Построение сетки

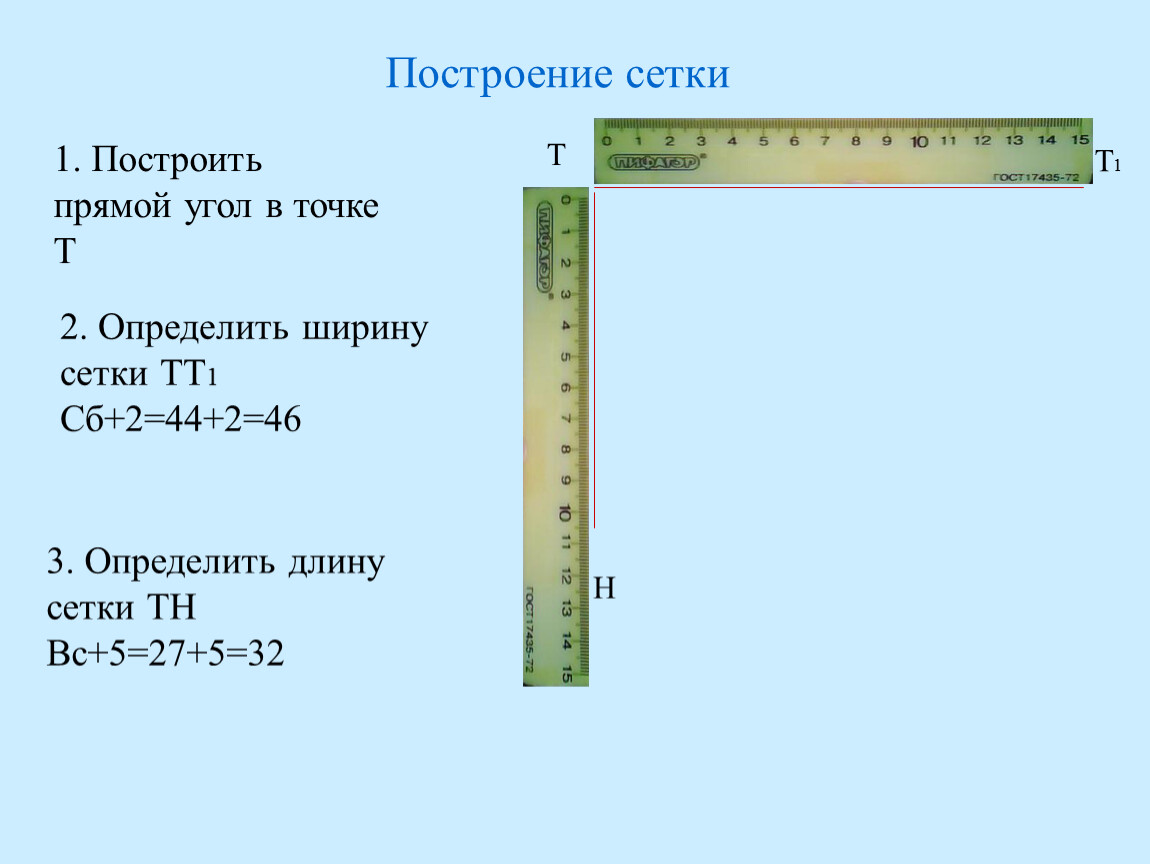

1. Построить прямой угол в точке Т

Т

2. Определить ширину сетки ТТ1
Сб+2=44+2=46

Т1

3. Определить длину сетки ТН
Вс+5=27+5=32

Н

Построение сетки

Т

Т1

Н

5. Определить ширину задней половинки
Т1Т2 :2+2= 45:2+2= 25

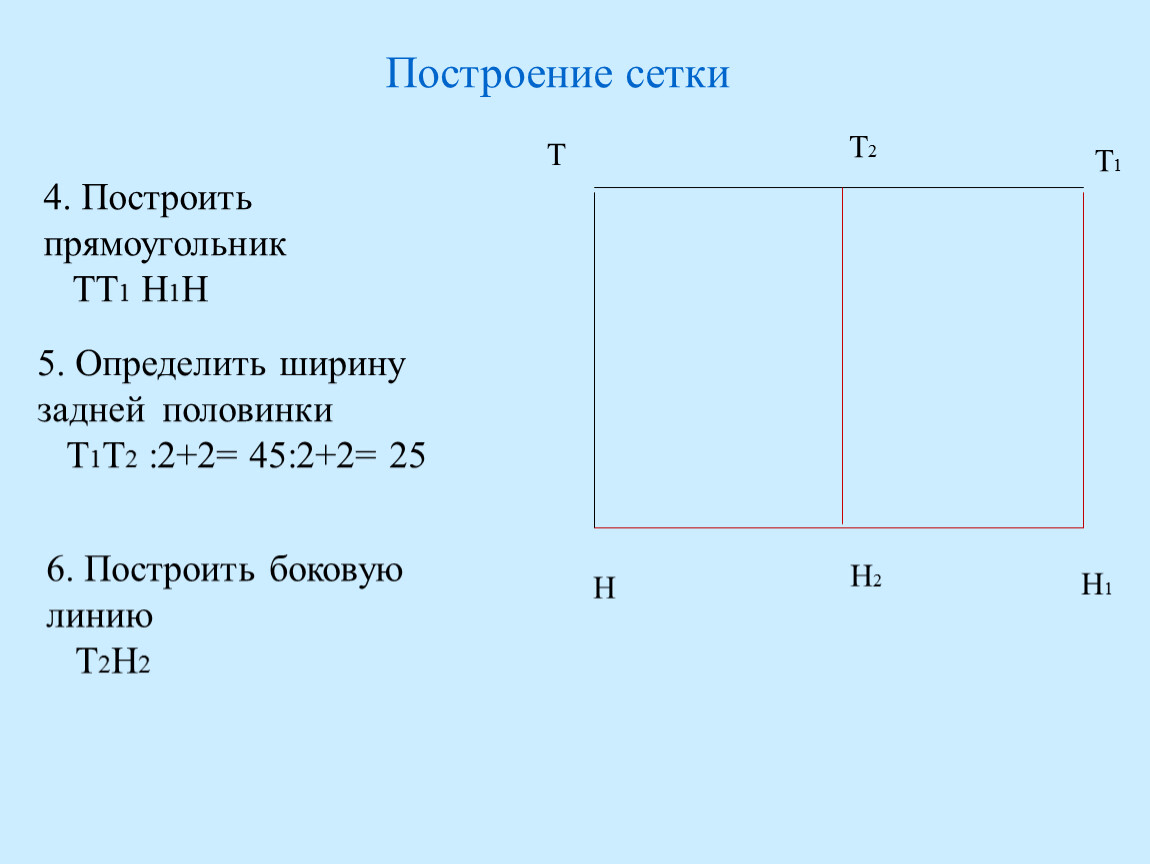

4. Построить прямоугольник
ТТ1 Н1Н

6. Построить боковую линию
Т2Н2

Н1

Т2

Н2

Построение линии низа

Т

Т1

Н

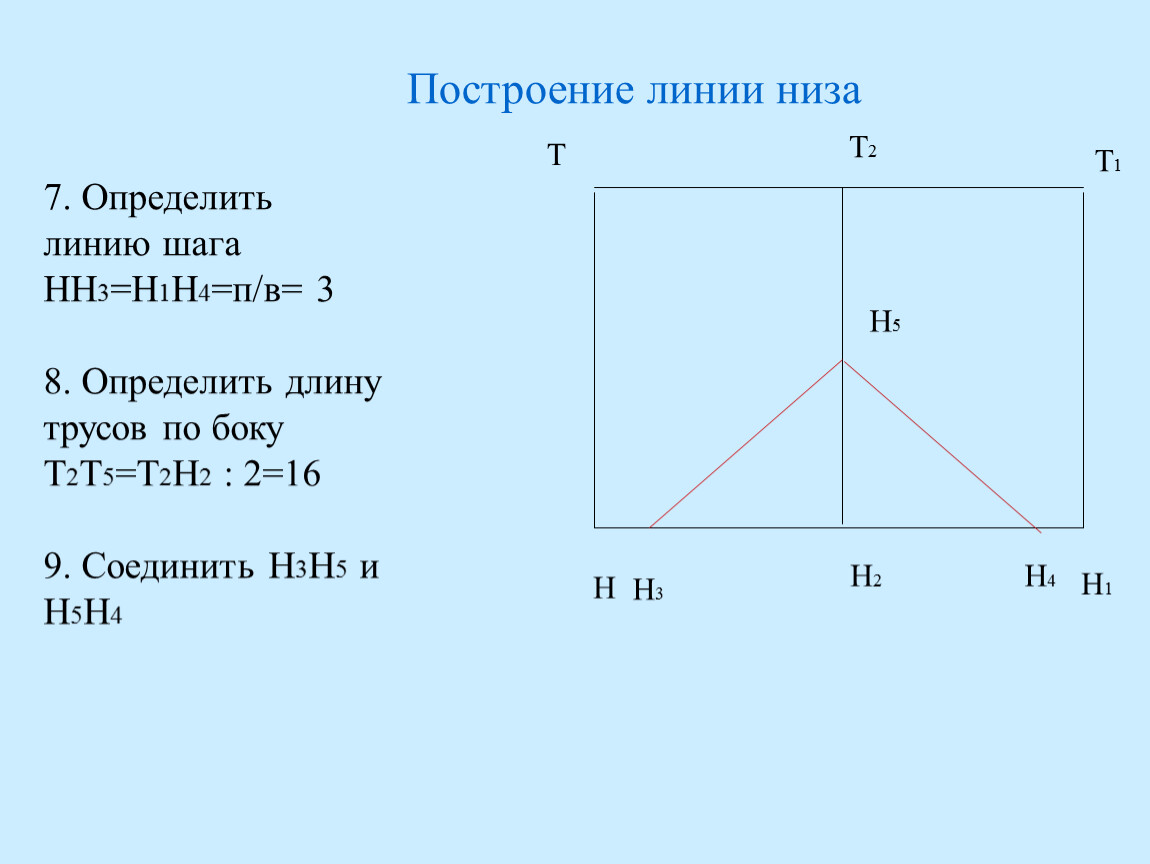

7. Определить линию шага
НН3=Н1Н4=п/в= 3

8. Определить длину трусов по боку
Т2Т5=Т2Н2 : 2=16

9. Соединить Н3Н5 и Н5Н4

Н1

Т2

Н2

Н4

Н3

Н5

Построение линии низа

Т

Т1

Н

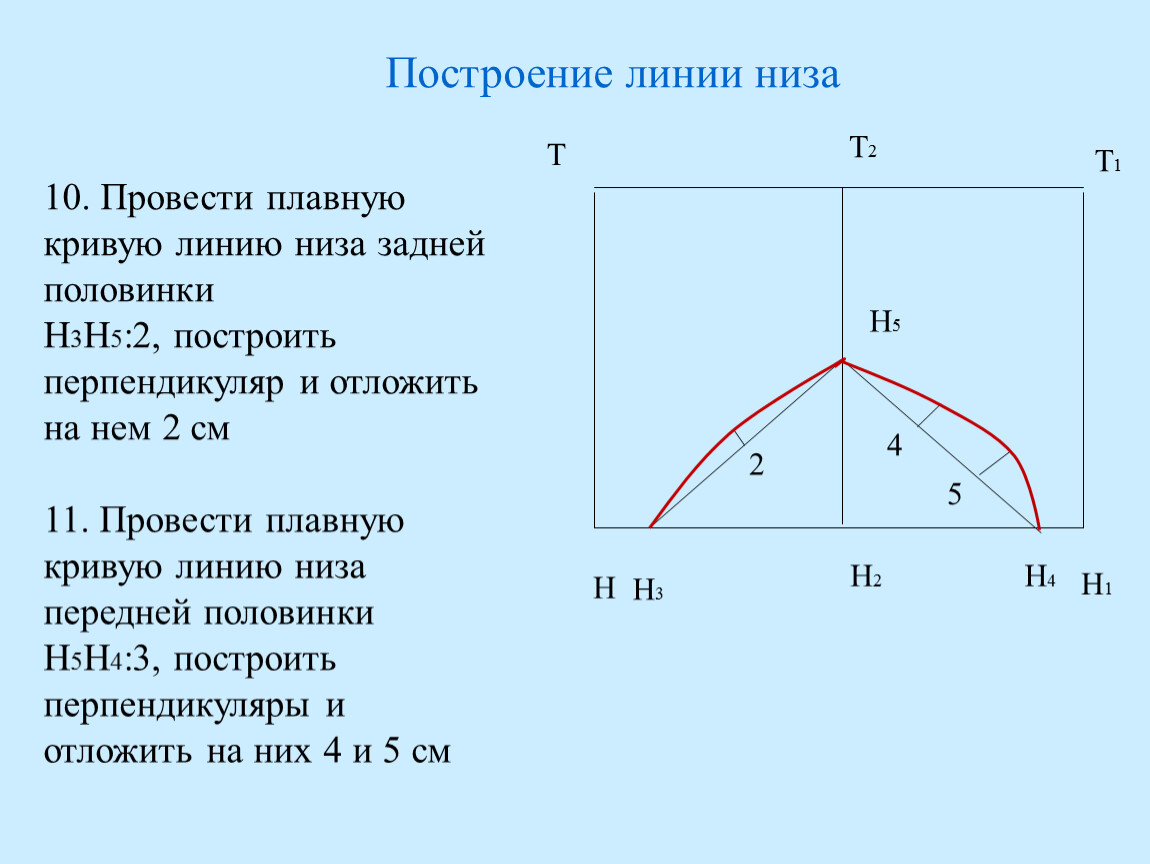

10. Провести плавную кривую линию низа задней половинки
Н3Н5:2, построить перпендикуляр и отложить на нем 2 см

11. Провести плавную кривую линию низа передней половинки
Н5Н4:3, построить перпендикуляры и отложить на них 4 и 5 см

Н1

Т2

Н2

Н4

Н3

Н5

4

2

5

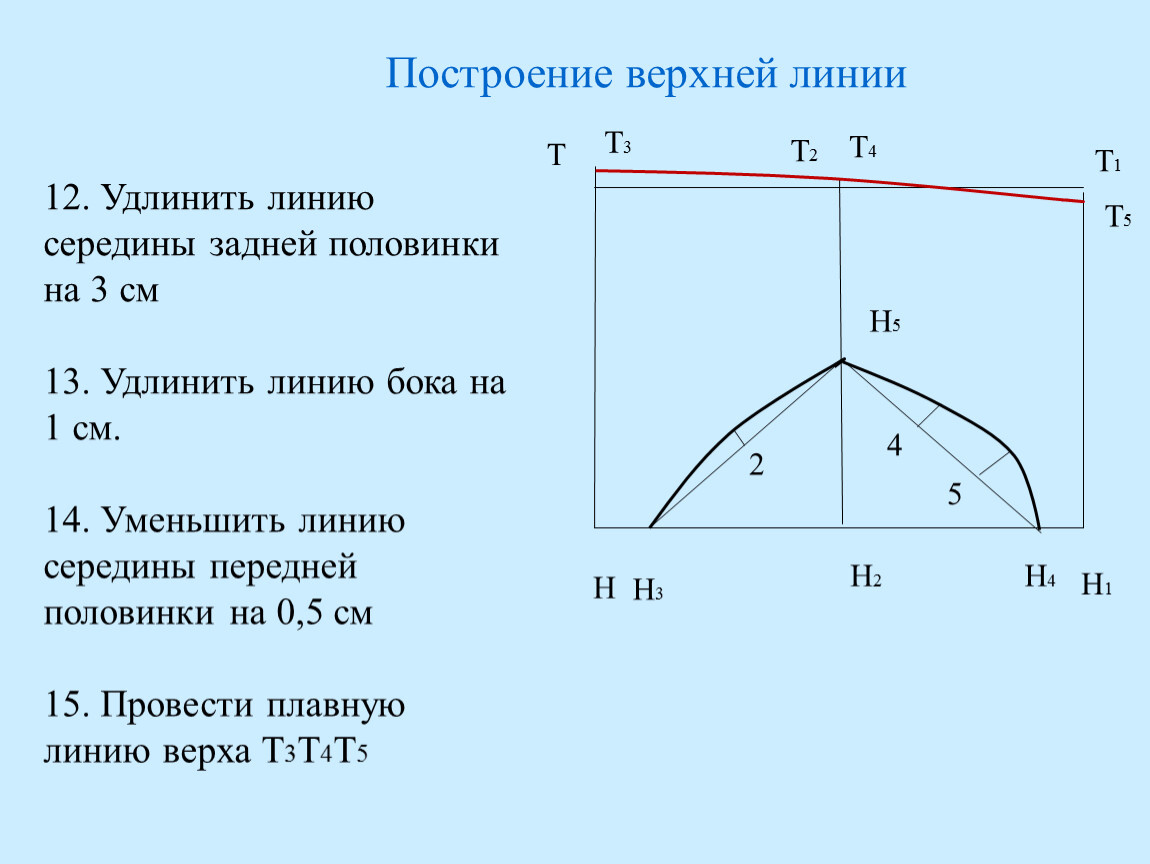

Построение верхней линии

Т

Т1

Н

12. Удлинить линию середины задней половинки
на 3 см

13. Удлинить линию бока на 1 см.

14. Уменьшить линию середины передней половинки на 0,5 см

15. Провести плавную линию верха Т3Т4Т5

Н1

Т4

Н2

Н4

Н3

Н5

4

2

5

Т2

Т5

Т3

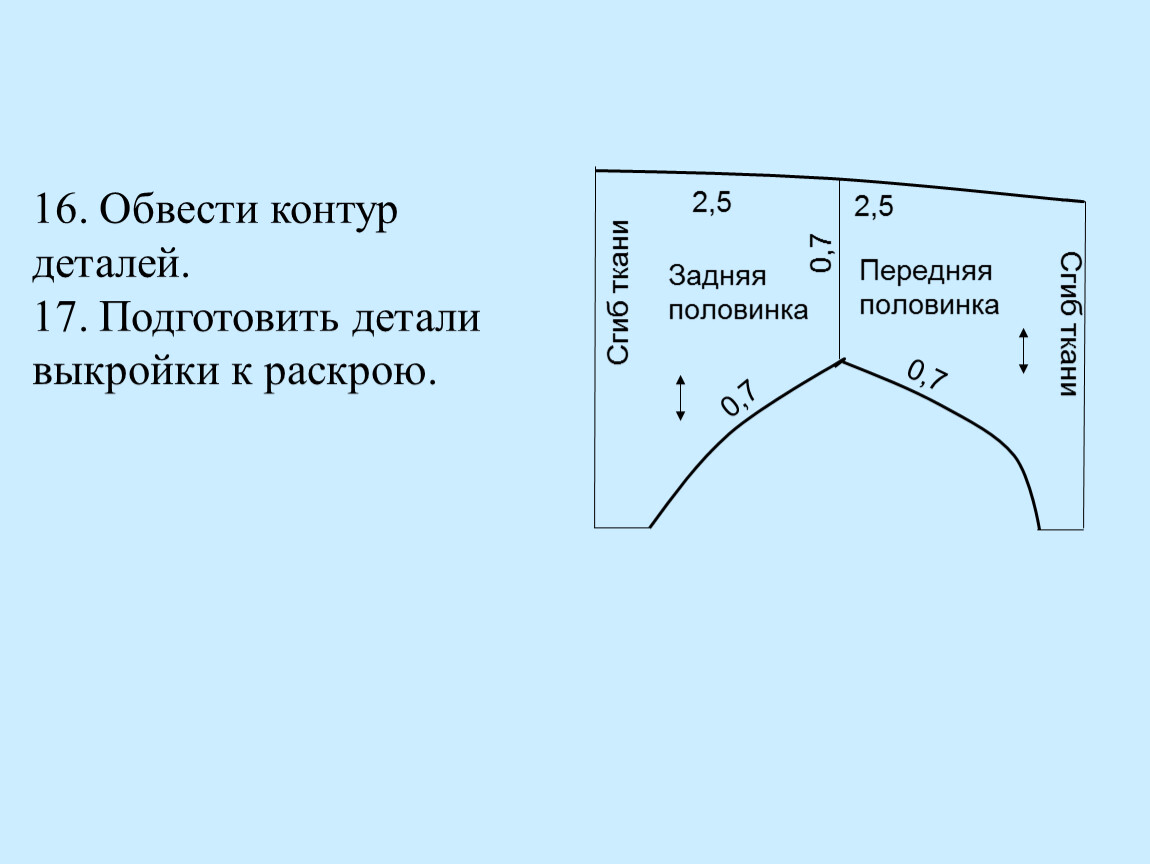

16. Обвести контур деталей.
17. Подготовить детали выкройки к раскрою.

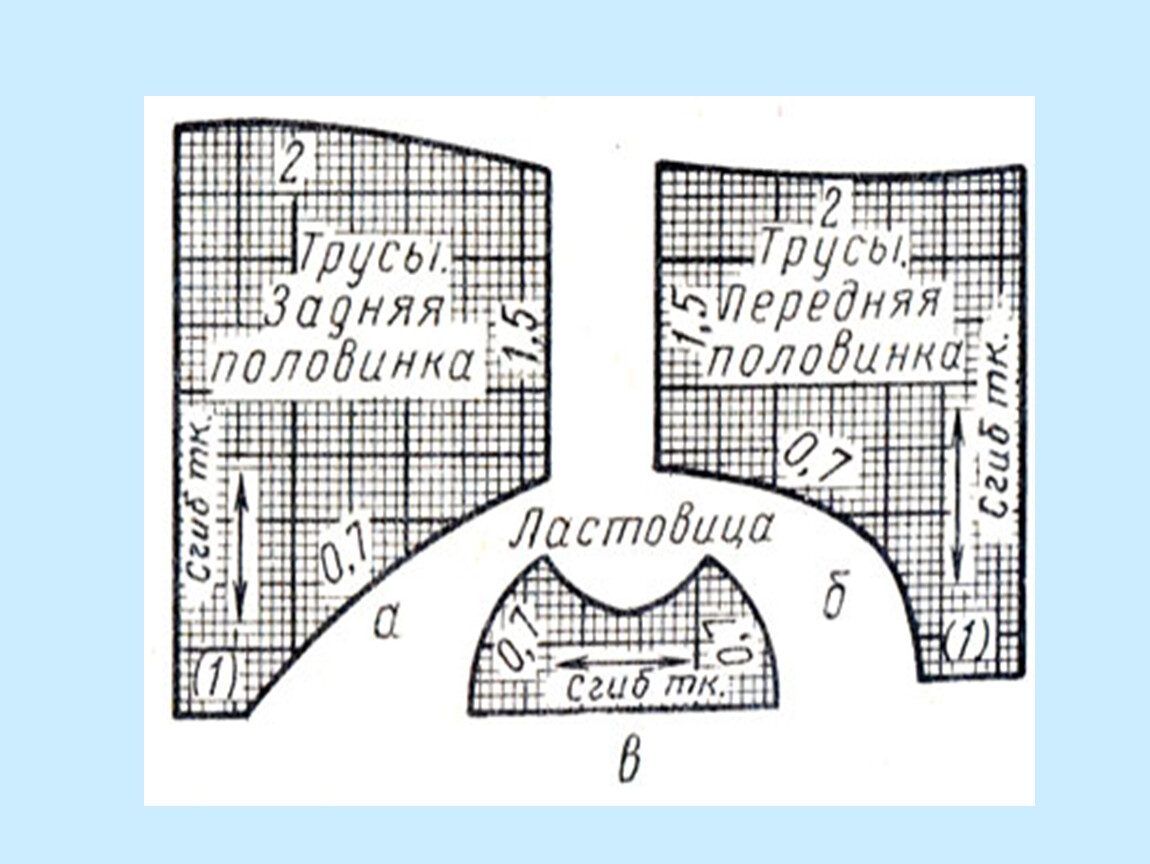

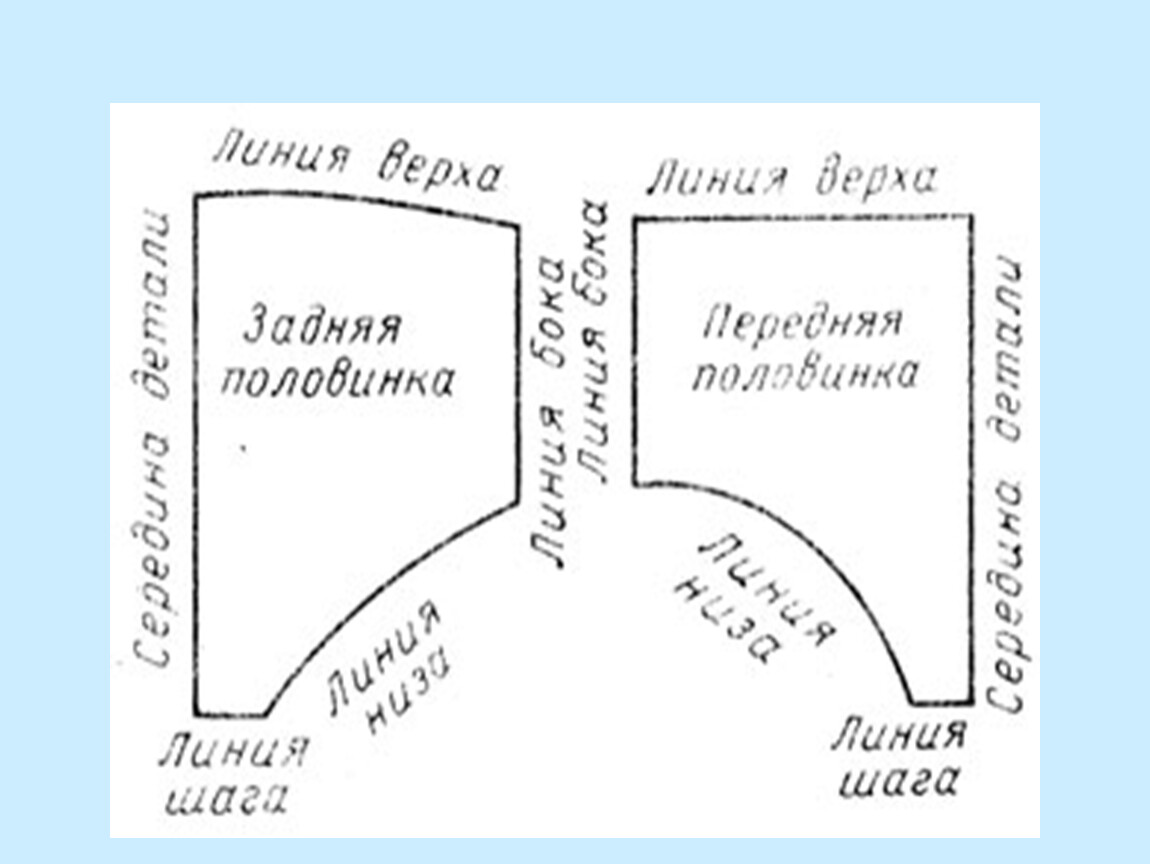

Задняя половинка

Передняя половинка

Сгиб ткани

Сгиб ткани

2,5

2,5

0,7

0,7

0,7
