Радиолокация. Развитие средств связи
Радиолокация – обнаружение и точное определение положения объектов с помощью радиоволн.
В сентябре 1922 г . в США, Х.Тейлор и Л. Янг проводили опыты по радиосвязи на декаметровых волнах (3-30 МГц) через реку Потомак. В это время по реке прошел корабль, и связь прервалась - что натолкнуло их тоже на мысль о применении радиоволн для обнаружения движущихся объектов.
В 1930 году Янг и его коллега Хайленд обнаружили отражение радиоволн от самолета. Вскоре после этих наблюдений они разработали метод использования радиоэха для обнаружения самолета.
История развития радиолокации
А. С. Попов в 1897 году во время опытов по радиосвязи между кораблями обнаружил явление отражения радиоволн от борта корабля. Радиопередатчик был установлен на верхнем мостике транспорта «Европа», стоявшем на якоре, а радиоприемник — на крейсере «Африка». Во время опытов, когда между кораблями попадал крейсер «Лейтенант Ильин», взаимодействие приборов прекращалось, пока суда не сходили с одной прямой линии
Шотландский физик Роберт Уотсон-Уатт первый в 1935 г. построил радарную установку, способную обнаружить самолеты на расстоянии 64 км. Эта система сыграла огромную роль в защите Англиии от налетов немецкой авиации во время второй мировой войны. В СССР первые опыты по радиообнаружению самолётов были проведены в 1934. Промышленный выпуск первых РЛС, принятых на вооружение, был начат в 1939г. (Ю.Б.Кобзарев).
Роберт Уотсон-Уатт (1892 - 1973гг.)
История создания радара (RADAR — аббревиатура Radio Detection And Ranging, т.е. радиообнаружение и измерение дальности)

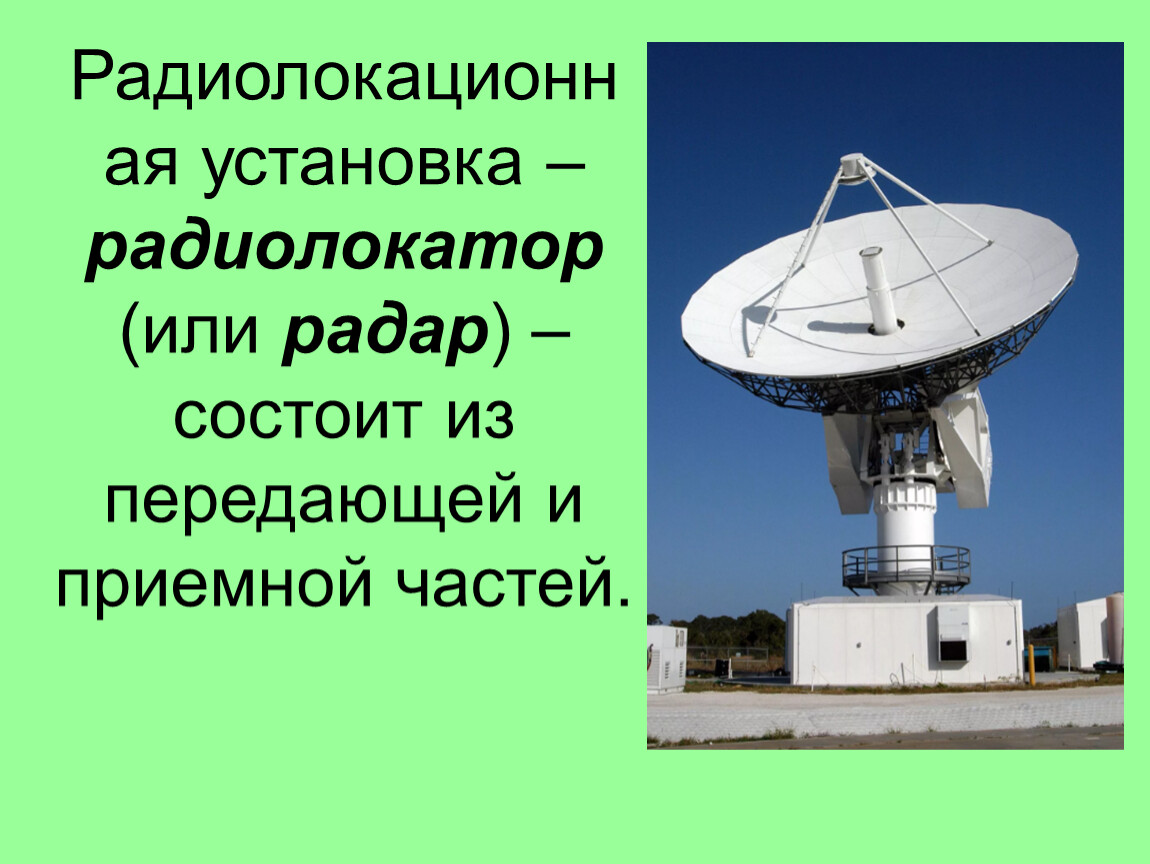

Радиолокационная установка – радиолокатор (или радар) – состоит из передающей и приемной частей.

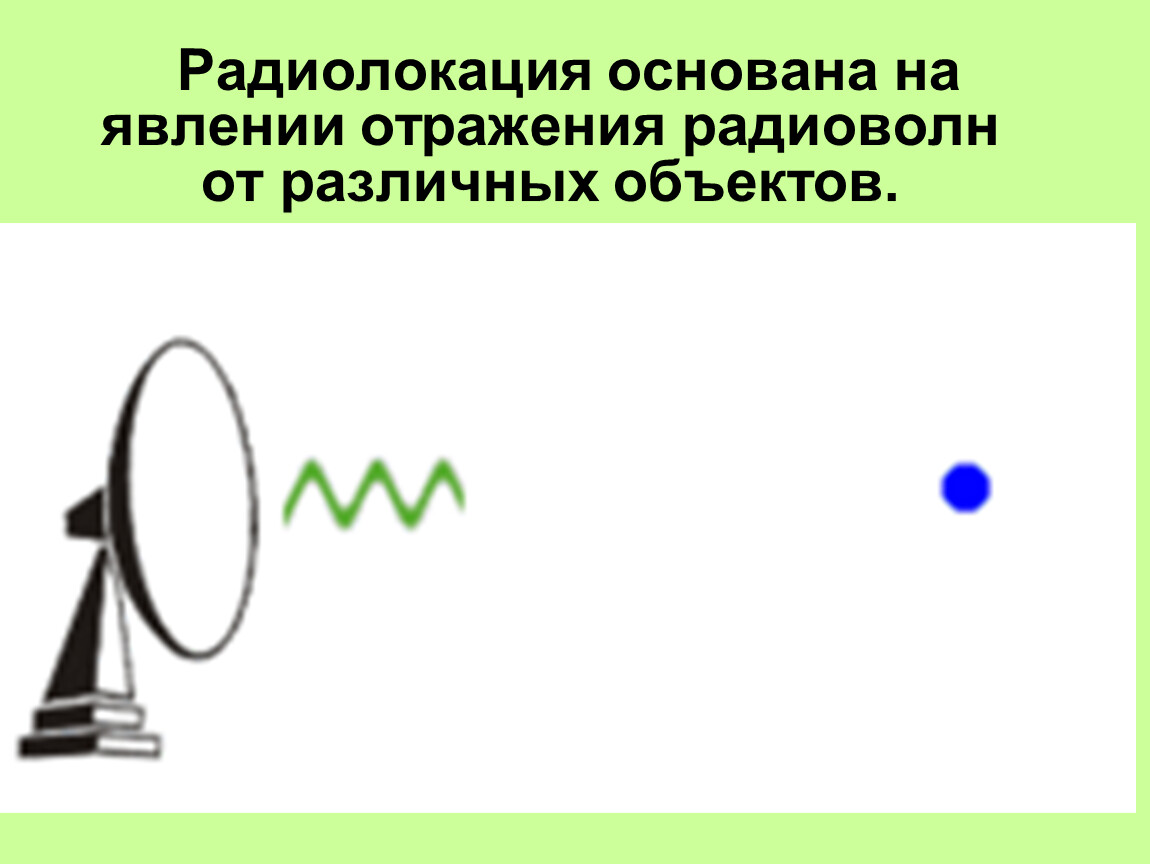

Радиолокация основана на явлении отражения радиоволн от различных объектов.

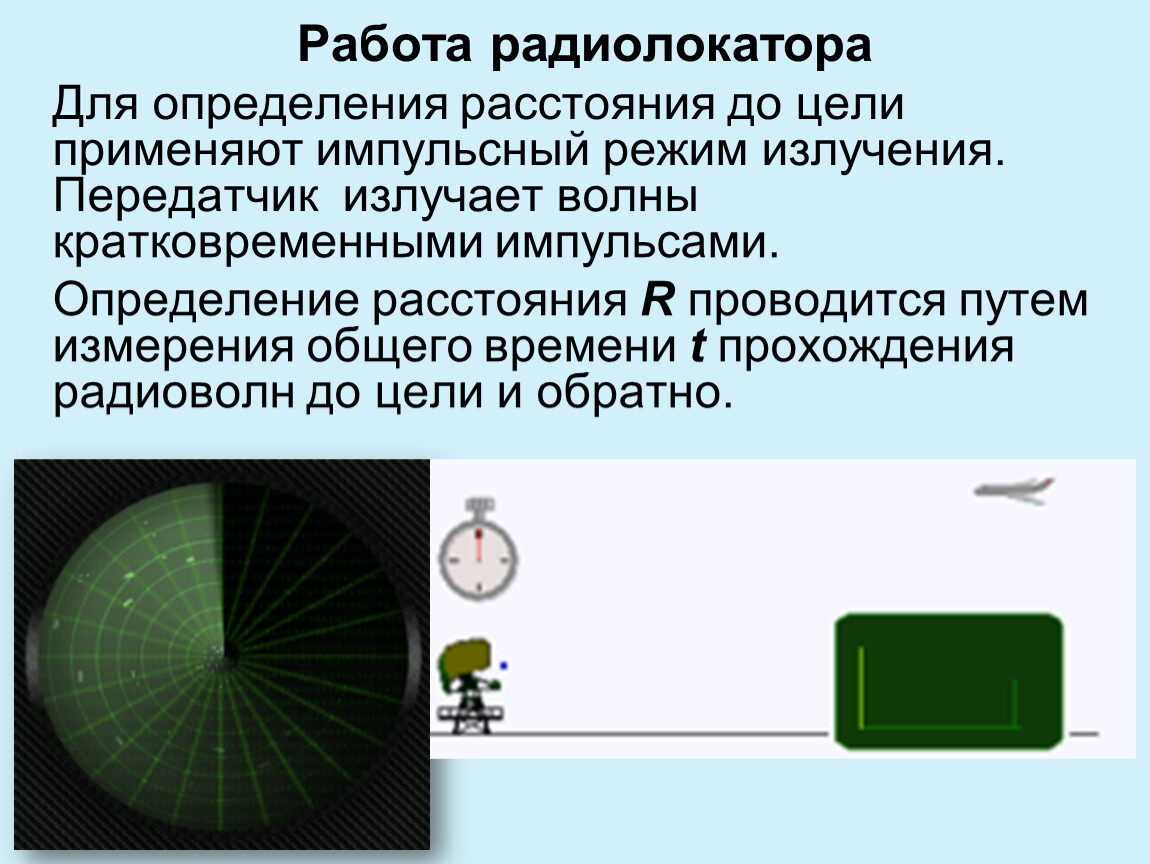

Работа радиолокатора
Для определения расстояния до цели применяют импульсный режим излучения. Передатчик излучает волны кратковременными импульсами.

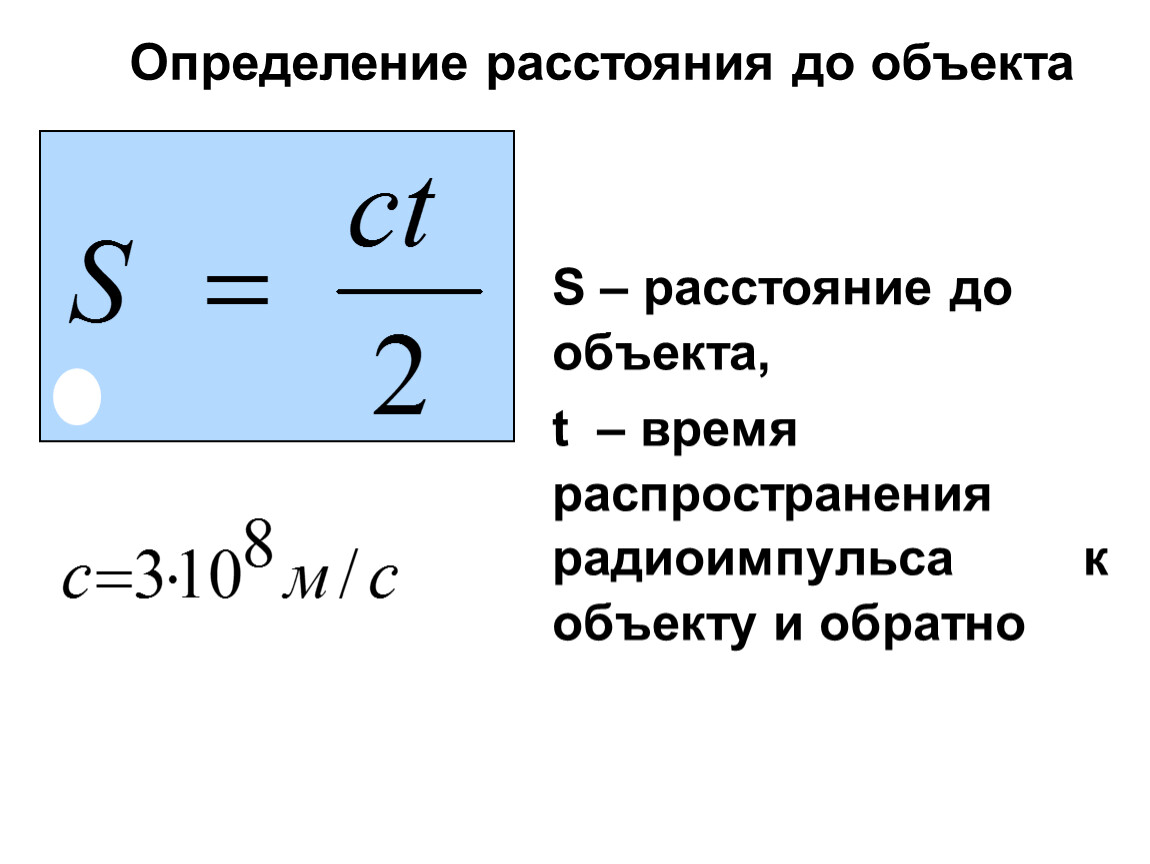

Определение расстояния R проводится путем измерения общего времени t прохождения радиоволн до цели и обратно.
S – расстояние до объекта,
t – время распространения радиоимпульса к объекту и обратно
Определение расстояния до объекта
По сигналам на экранах радиолокаторов диспетчеры аэропортов контролируют движение самолётов по воздушным трассам, а пилоты точно определяют высоту полёта и очертания местности, могут ориентироваться ночью и в сложных метеоусловиях.
Авиация
Применение радиолокации

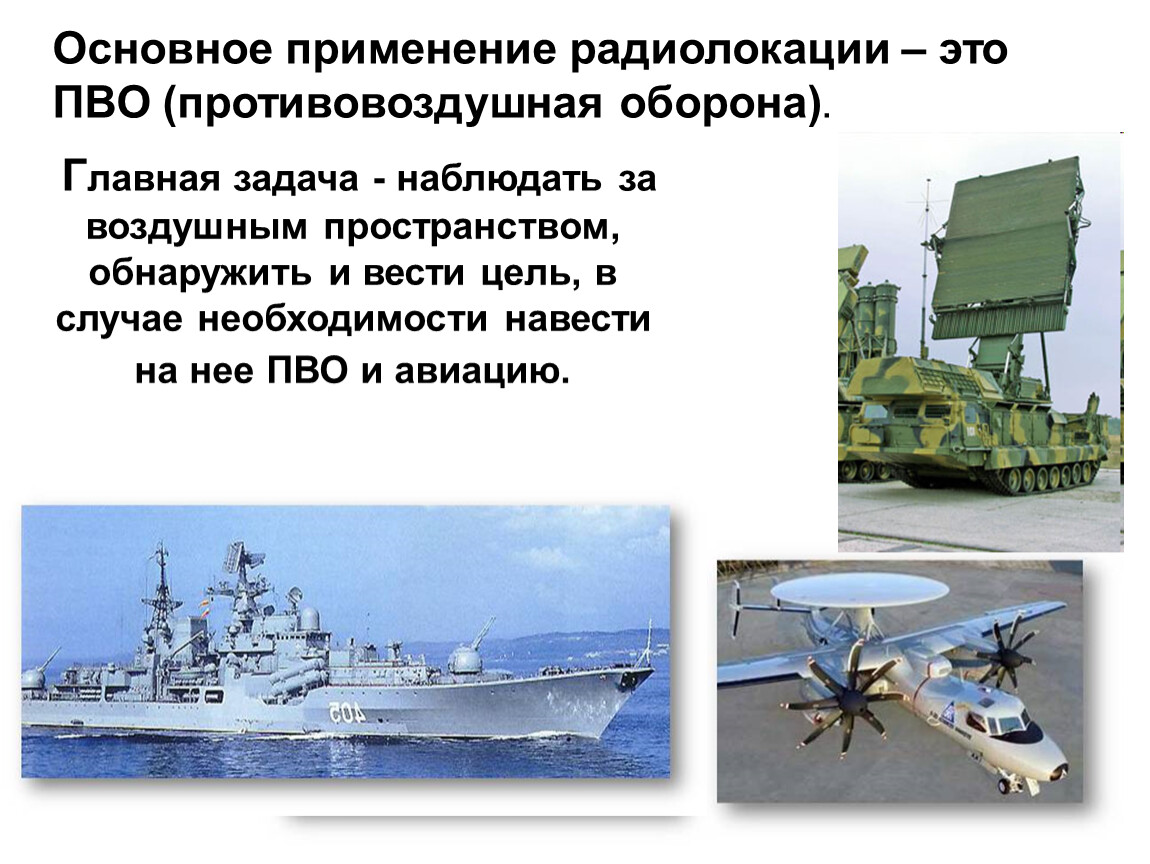

Главная задача - наблюдать за воздушным пространством, обнаружить и вести цель, в случае необходимости навести на нее ПВО и авиацию.
Основное применение радиолокации – это ПВО (противовоздушная оборона).

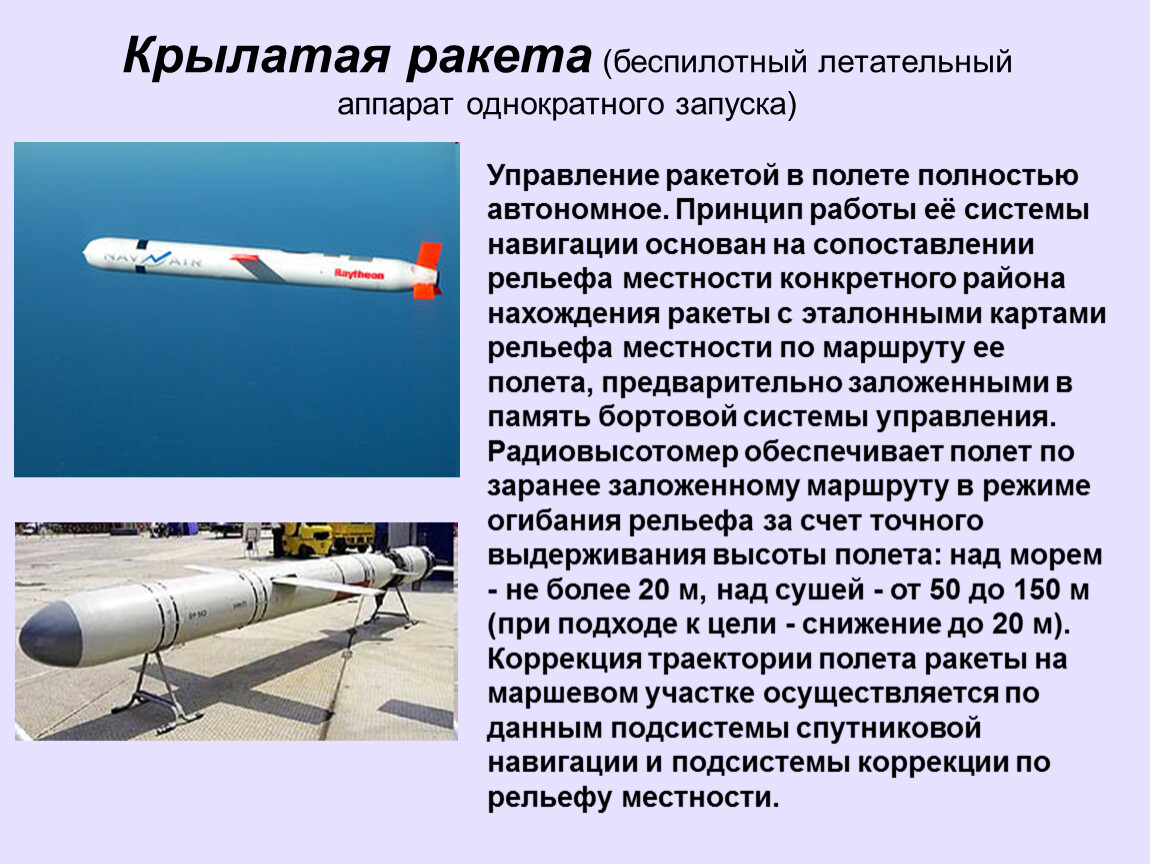

Крылатая ракета (беспилотный летательный аппарат однократного запуска)
Управление ракетой в полете полностью автономное. Принцип работы её системы навигации основан на сопоставлении рельефа местности конкретного района нахождения ракеты с эталонными картами рельефа местности по маршруту ее полета, предварительно заложенными в память бортовой системы управления.
Радиовысотомер обеспечивает полет по заранее заложенному маршруту в режиме огибания рельефа за счет точного выдерживания высоты полета: над морем - не более 20 м, над сушей - от 50 до 150 м (при подходе к цели - снижение до 20 м). Коррекция траектории полета ракеты на маршевом участке осуществляется по данным подсистемы спутниковой навигации и подсистемы коррекции по рельефу местности.

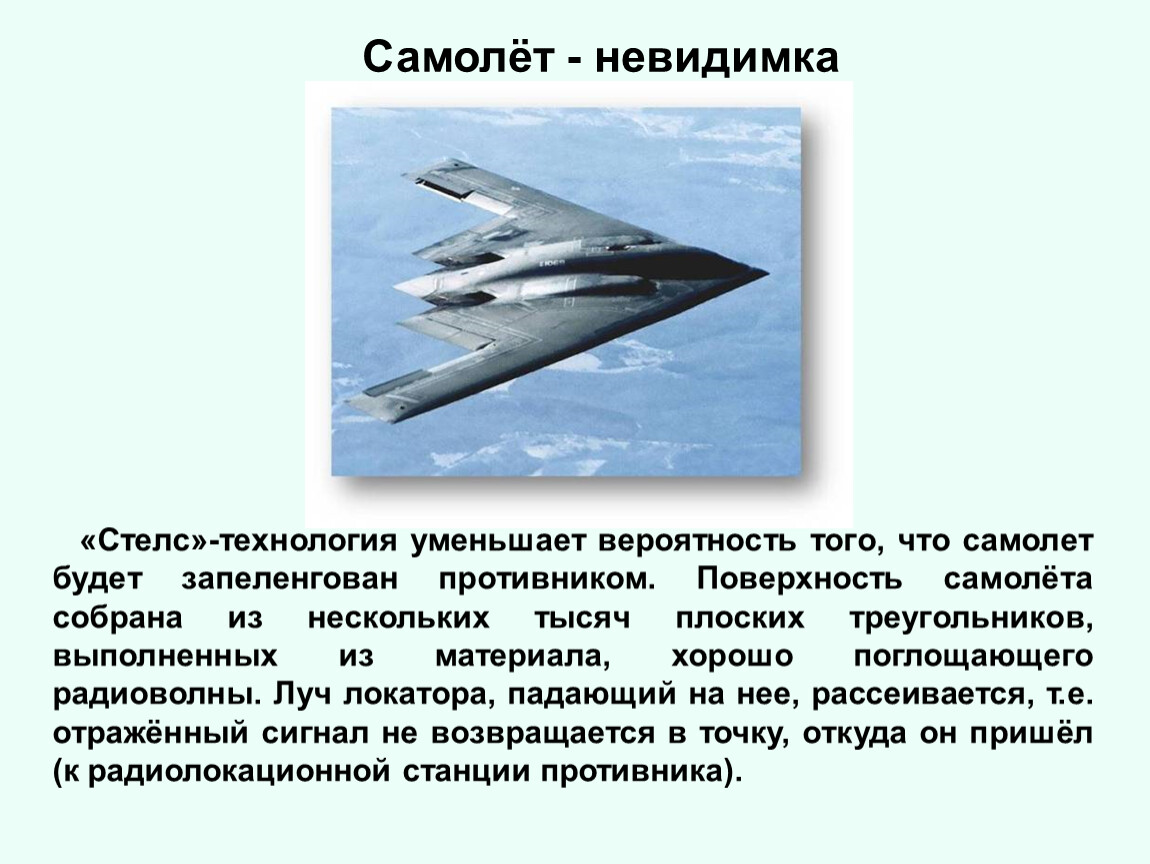

«Стелс»-технология уменьшает вероятность того, что самолет будет запеленгован противником. Поверхность самолёта собрана из нескольких тысяч плоских треугольников, выполненных из материала, хорошо поглощающего радиоволны. Луч локатора, падающий на нее, рассеивается, т.е. отражённый сигнал не возвращается в точку, откуда он пришёл (к радиолокационной станции противника).
Самолёт - невидимка

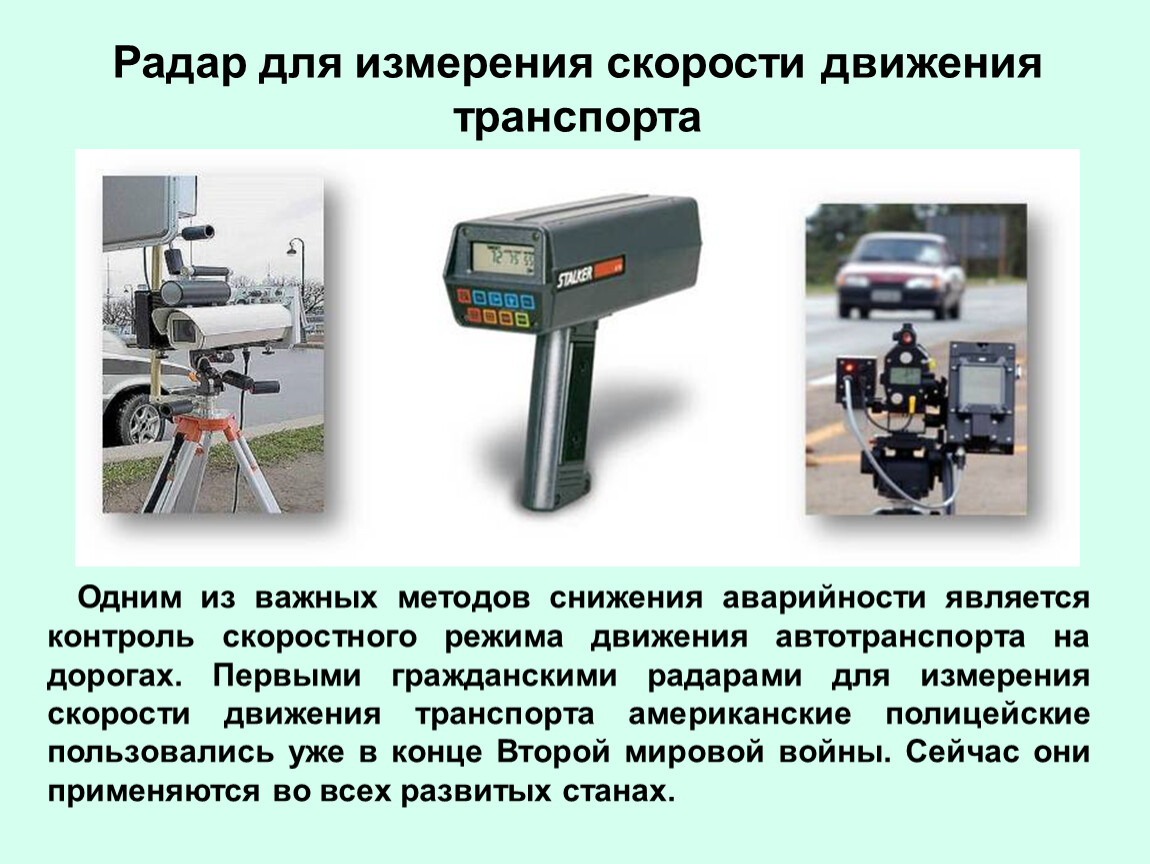

Одним из важных методов снижения аварийности является контроль скоростного режима движения автотранспорта на дорогах. Первыми гражданскими радарами для измерения скорости движения транспорта американские полицейские пользовались уже в конце Второй мировой войны. Сейчас они применяются во всех развитых станах.
Радар для измерения скорости движения транспорта

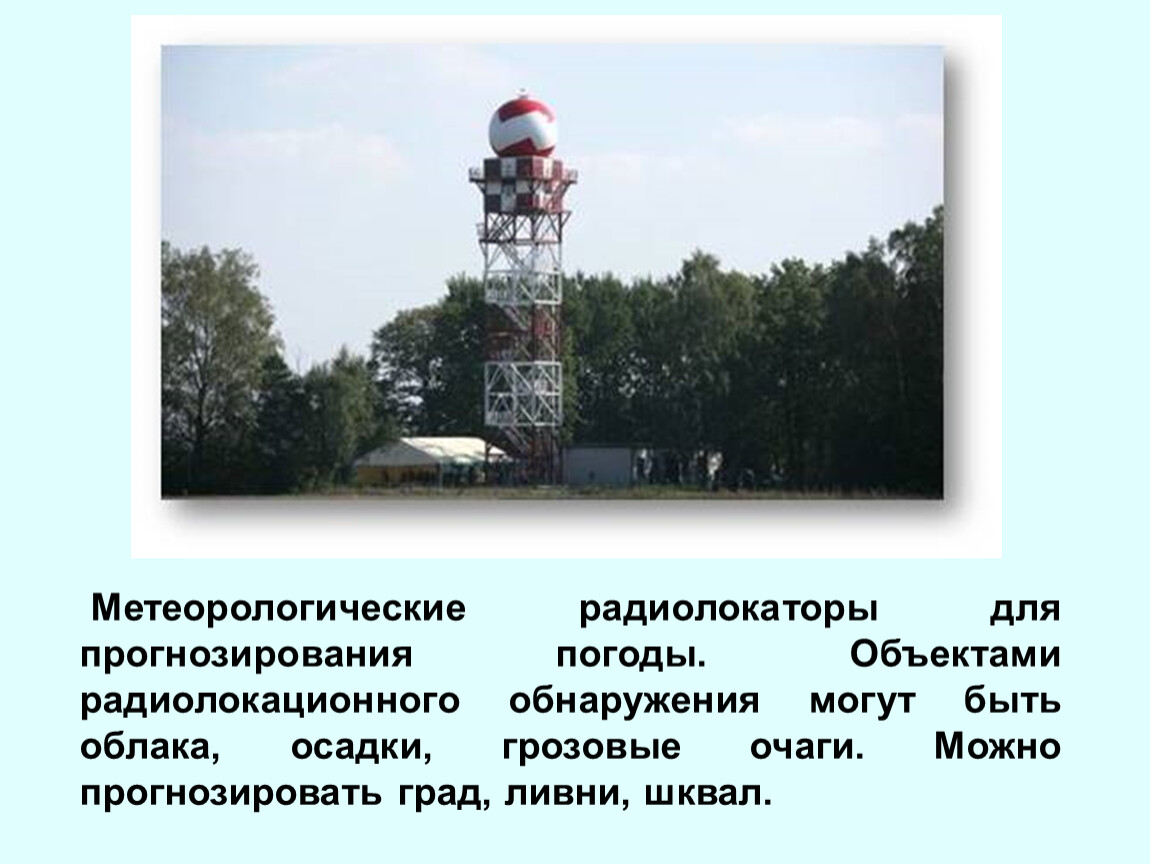

Метеорологические радиолокаторы для прогнозирования погоды. Объектами радиолокационного обнаружения могут быть облака, осадки, грозовые очаги. Можно прогнозировать град, ливни, шквал.
Применение в космосе
В космических исследованиях радиолокаторы применяются для управления полётом и слежения за спутниками, межпланетными станциями, при стыковке кораблей. Радиолокация планет позволила уточнить их параметры (например расстояние от Земли и скорость вращения), состояние атмосферы, осуществить картографирование поверхности.
