Данная презентация разработана в помощь учителю при проведении урока в курсе физики 10 класса по соответствующей теме. В простой и наглядной форме учащиеся могут ознакомиться с представленным материалом. Формы работы и представление новой темы могут быть организованы по желанию учителя. Можно использовать презентацию вместе с рабочим листом к этой теме и одновременной работой с текстом учебника. В зависимости от уровня подготовленности учащихся и профиля обучения, можно рассматривать только часть представленного материала
Электроёмкость.
Электроёмкость.
Конденсаторы. Энергия
Конденсаторы. Энергия
заряженного
заряженного
конденсатора.
конденсатора.
Цель: Ознакомиться с понятием
«электроёмкость», видами
конденсаторов, энергией
конденсатора

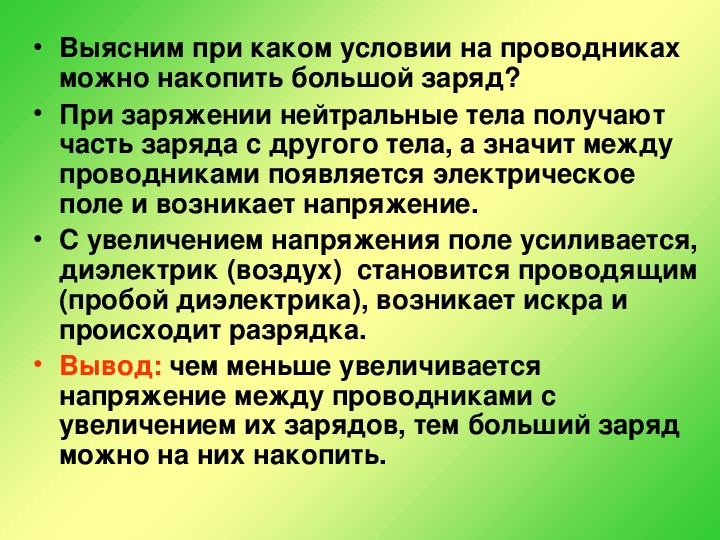

• Выясним при каком условии на проводниках
можно накопить большой заряд?
• При заряжении нейтральные тела получают
часть заряда с другого тела, а значит между
проводниками появляется электрическое
поле и возникает напряжение.
• С увеличением напряжения поле усиливается,
диэлектрик (воздух) становится проводящим
(пробой диэлектрика), возникает искра и
происходит разрядка.
• Вывод: чем меньше увеличивается
напряжение между проводниками с
увеличением их зарядов, тем больший заряд
можно на них накопить.
Электроёмкость
• Это величина, характеризующая
способность двух проводников
накапливать электрический заряд.
• Напряжение пропорционально
заряду.
• Электроёмкостью двух проводников
называют отношение заряда одного
из проводников к разности
потенциалов между этим
проводником и соседним:
• Конденсатор – система из двух
проводников (обкладки), разделённых
слоем диэлектрика (две параллельные
пластины на малом расстоянии).
• Заряды пластин одинаковы по модулю и
противоположны по знаку. Силовые линии
направлены от «+» к «», поэтому почти всё
поле сосредоточено внутри конденсатора.
• Под зарядом конденсатора понимают
абсолютное значение заряда одной из
обкладок.

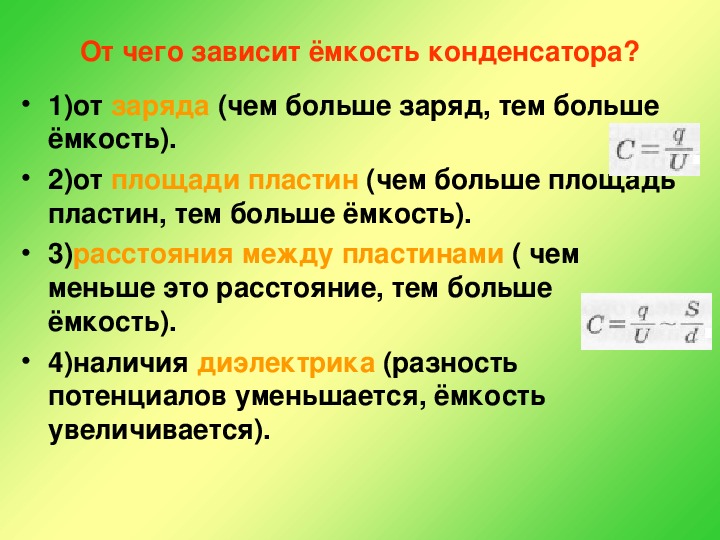

От чего зависит ёмкость конденсатора?
• 1)от заряда (чем больше заряд, тем больше
ёмкость).
• 2)от площади пластин (чем больше площадь
пластин, тем больше ёмкость).
• 3)расстояния между пластинами ( чем
меньше это расстояние, тем больше
ёмкость).
• 4)наличия диэлектрика (разность
потенциалов уменьшается, ёмкость
увеличивается).

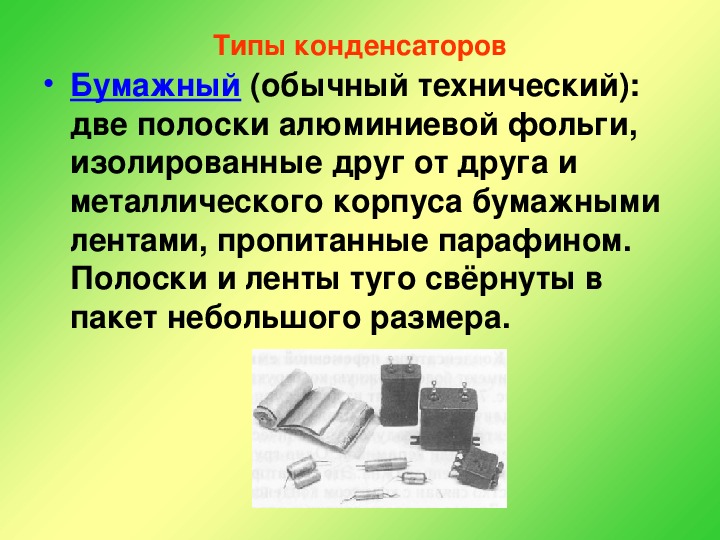

Типы конденсаторов
• Бумажный (обычный технический):
две полоски алюминиевой фольги,
изолированные друг от друга и
металлического корпуса бумажными
лентами, пропитанные парафином.
Полоски и ленты туго свёрнуты в
пакет небольшого размера.

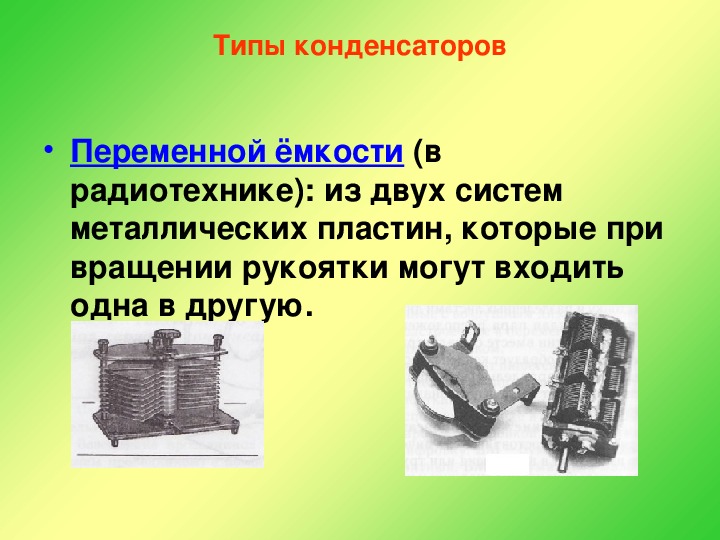

Типы конденсаторов
• Переменной ёмкости (в
радиотехнике): из двух систем
металлических пластин, которые при
вращении рукоятки могут входить
одна в другую.
Типы конденсаторов
• Электролитические: диэлектрик –
очень тонкая плёнка оксидов,
покрывающих одну их обкладок
(полосу фольги). Вторая обкладка –
бумага, пропитанная раствором
специального вещества
(электролита).
Энергия заряженного конденсатора
• Потенциальная энергия
конденсатора в однородном поле:
• Конденсаторы могут накапливать
энергию более или менее длительное
время, а при разрядке через цепь
малого сопротивления они отдают
энергию почти мгновенно.
Применение конденсаторов
• 1)Лампа – вспышка (в фото) –
питается эл. током разряда
конденсатора, заряжаемого
предварительно специальной
батареей
• 2)Радиотехника
• 3)Возбуждение лазеров (квантовых
источников света) с помощью
газоразрядной трубки от вспышки
при разрядке батареи конденсаторов
большой ёмкости.
