Презентация к уроку.

РАЗРЕЗ Ершукова Ксения 9А

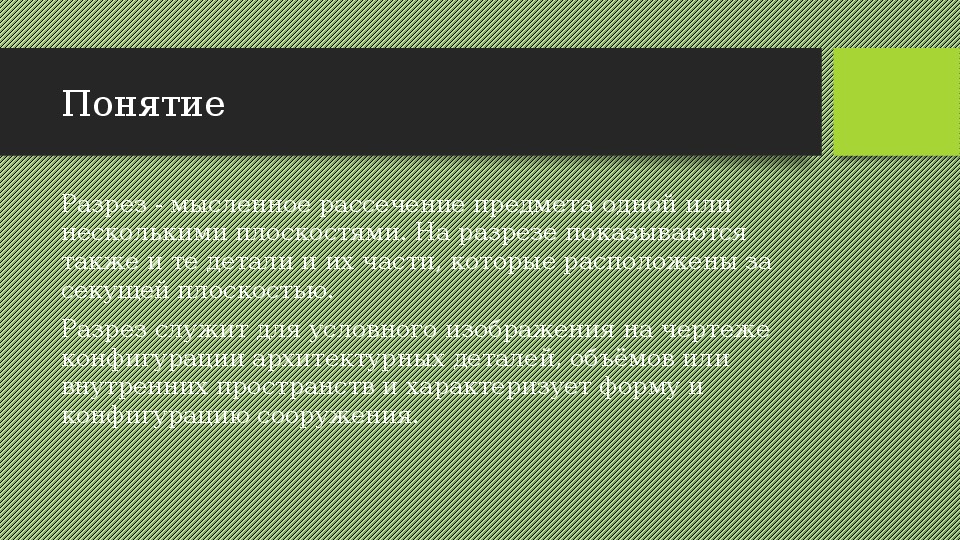

Понятие Разрез - мысленное рассечение предмета одной или несколькими плоскостями. На разрезе показываются также и те детали и их части, которые расположены за секущей плоскостью. Разрез служит для условного изображения на чертеже конфигурации архитектурных деталей, объёмов или внутренних пространств и характеризует форму и конфигурацию сооружения.

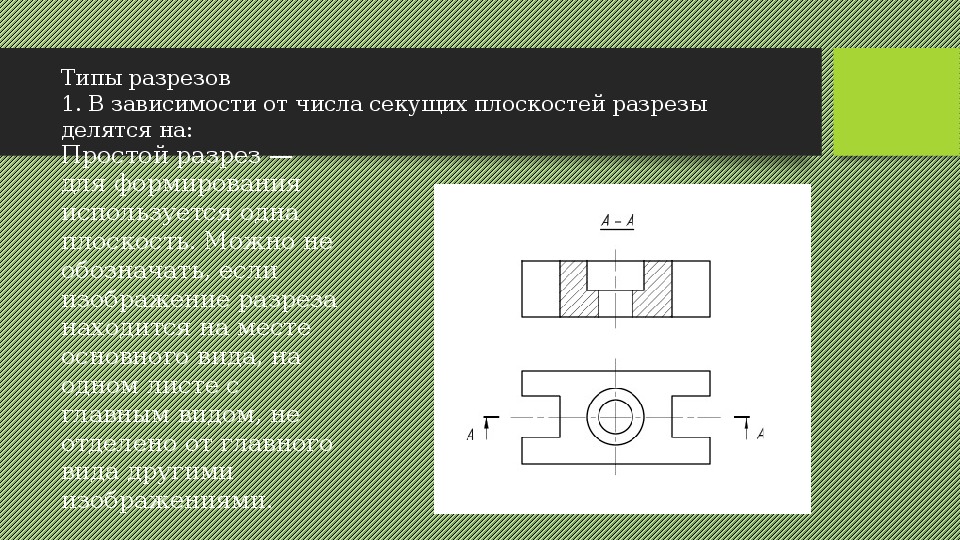

Типы разрезов 1. В зависимости от числа секущих плоскостей разрезы делятся на: Простой разрез — для формирования используется одна плоскость. Можно не обозначать, если изображение разреза находится на месте основного вида, на одном листе с главным видом, не отделено от главного вида другими изображениями.

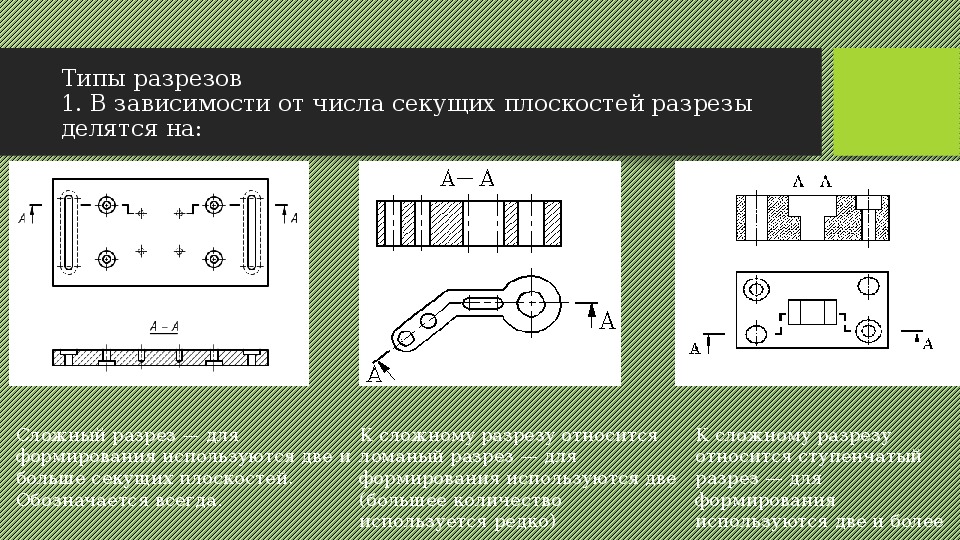

Типы разрезов 1. В зависимости от числа секущих плоскостей разрезы делятся на: Сложный разрез — для формирования используются две и больше секущих плоскостей. Обозначается всегда. К сложному разрезу относится ломаный разрез — для формирования используются две (большее количество используется редко) пересекающиеся плоскости. К сложному разрезу относится ступенчатый разрез — для формирования используются две и более параллельные плоскости.

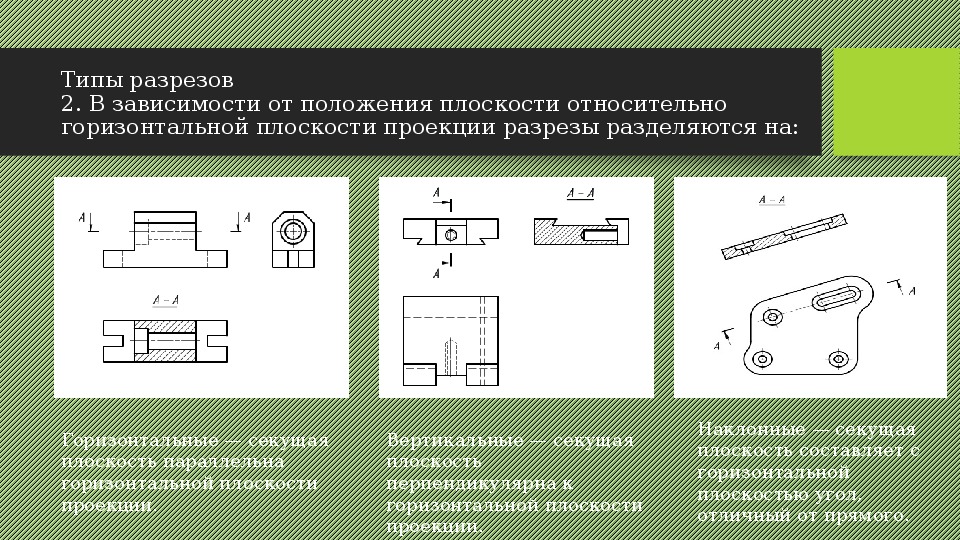

Типы разрезов 2. В зависимости от положения плоскости относительно горизонтальной плоскости проекции разрезы разделяются на: Горизонтальные — секущая плоскость параллельна горизонтальной плоскости проекции. Вертикальные — секущая плоскость перпендикулярна к горизонтальной плоскости проекции. Наклонные — секущая плоскость составляет с горизонтальной плоскостью угол, отличный от прямого.

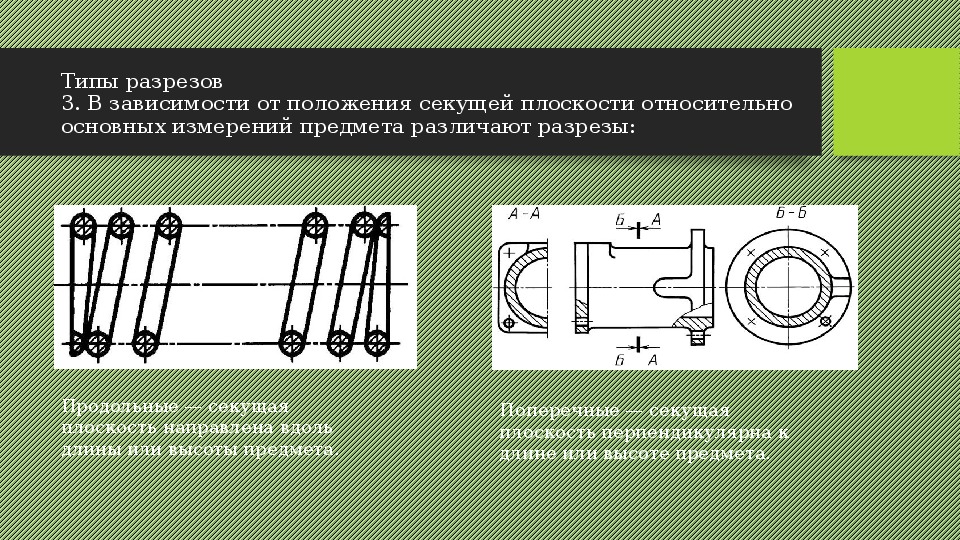

Типы разрезов 3. В зависимости от положения секущей плоскости относительно основных измерений предмета различают разрезы: Продольные — секущая плоскость направлена вдоль длины или высоты предмета. Поперечные — секущая плоскость перпендикулярна к длине или высоте предмета.

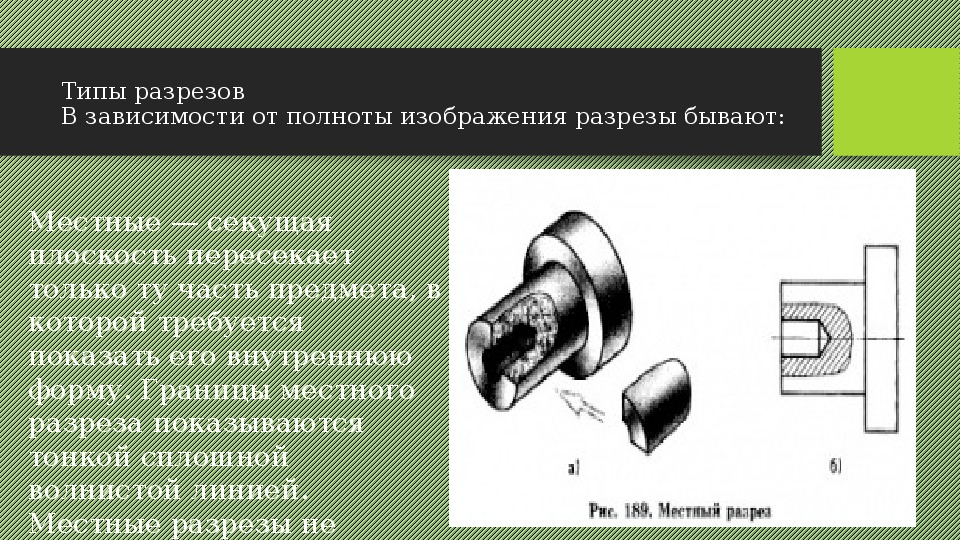

Типы разрезов В зависимости от полноты изображения разрезы бывают: Местные — секущая плоскость пересекает только ту часть предмета, в которой требуется показать его внутреннюю форму. Границы местного разреза показываются тонкой сплошной волнистой линией. Местные разрезы не обозначают.

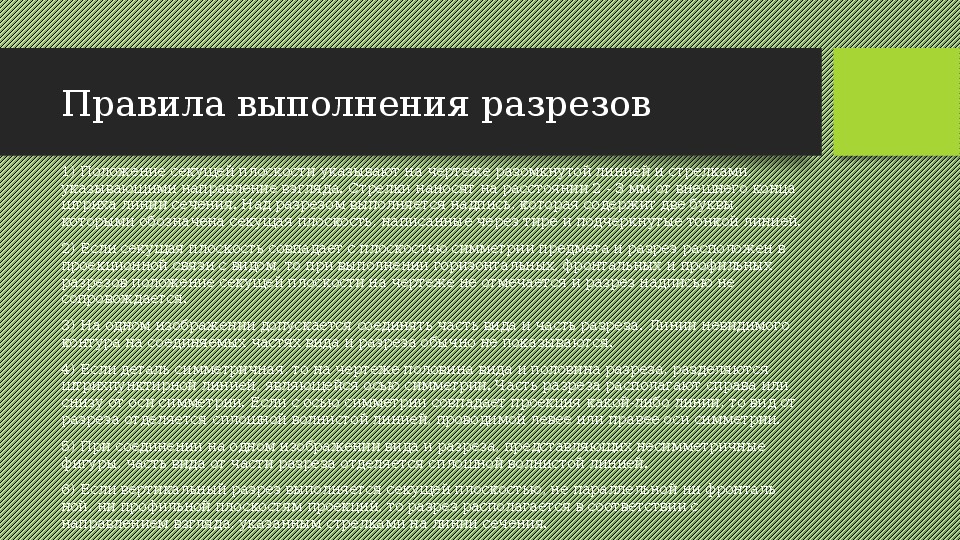

Правила выполнения разрезов 1) Положение секущей плоскости указывают на чертеже разомкнутой линией и стрелка ми, указывающими направление взгляда. Стрелки наносят на расстоянии 2 - 3 мм от внешнего конца штриха линии сечения. Над разре зом выполняется надпись, которая содержит две буквы, которыми обо значена секущая плоскость, написанные через тире и подчеркнутые тонкой линией. 2) Если секущая плоскость совпадает с плоскостью симметрии предмета и разрез расположен в проекционной связи с видом, то при выполнении го ризонтальных, фронтальных и профильных разрезов положение секущей плоскости на чертеже не отме чается и разрез надписью не сопровождается. 3) На одном изображении допускается соединять часть вида и часть разреза. Линии невидимого контура на соединяемых частях вида и разреза обычно не показы ваются. 4) Если деталь симметрич ная, то на чертеже половина вида и половина разреза, разделяются штрихпунктирной линией, являющейся осью симметрии. Часть разреза располагают справа или снизу от оси симметрии. Если с осью симметрии совпадает проекция какой-либо линии, то вид от раз реза отделяется сплошной волнистой линией, проводи мой левее или правее оси сим метрии. 5) При соединении на одном изображении вида и разре за, представляющих несимметричные фигуры, часть вида от части разреза отделяется сплошной волнистой линией. 6) Если вертикальный разрез выполняется секущей плоскостью, не параллельной ни фронталь ной, ни профильной плоскостям проекций, то разрез располагается в соответ ствии с направлением взгляда, указанным стрелками на линии сечения. 7) Допускается поворот разреза до положения, со ответствующего положению предмета на
