Урок по теме
« Магнитное
поле»

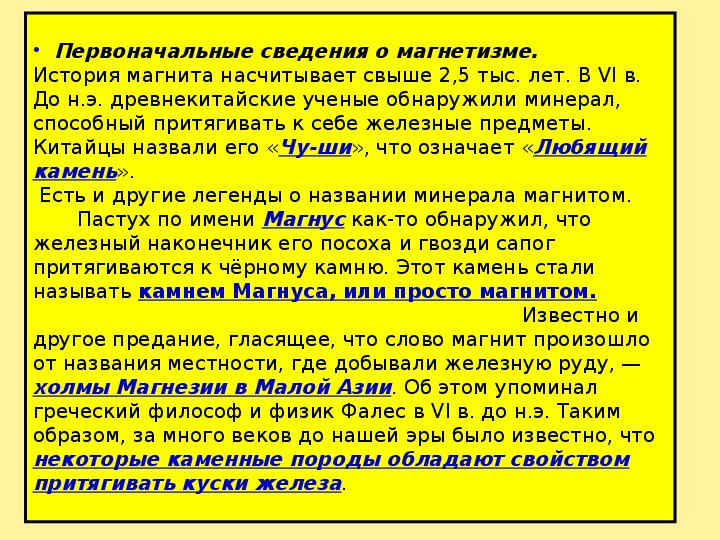

• Первоначальные сведения о магнетизме.
История магнита насчитывает свыше 2,5 тыс. лет. В VI в.
До н.э. древнекитайские ученые обнаружили минерал,
способный притягивать к себе железные предметы.
Китайцы назвали его «Чу-ши», что означает «Любящий
камень».
Есть и другие легенды о названии минерала магнитом.
Пастух по имени Магнус как-то обнаружил, что
железный наконечник его посоха и гвозди сапог
притягиваются к чёрному камню. Этот камень стали
называть камнем Магнуса, или просто магнитом.
Известно и
другое предание, гласящее, что слово магнит произошло
от названия местности, где добывали железную руду, —
холмы Магнезии в Малой Азии. Об этом упоминал
греческий философ и физик Фалес в VI в. до н.э. Таким
образом, за много веков до нашей эры было известно, что
некоторые каменные породы обладают свойством
притягивать куски железа.
Гд
е
возника
ет магнитное
поле?
1. Вокруг
постоянны
х магнитов

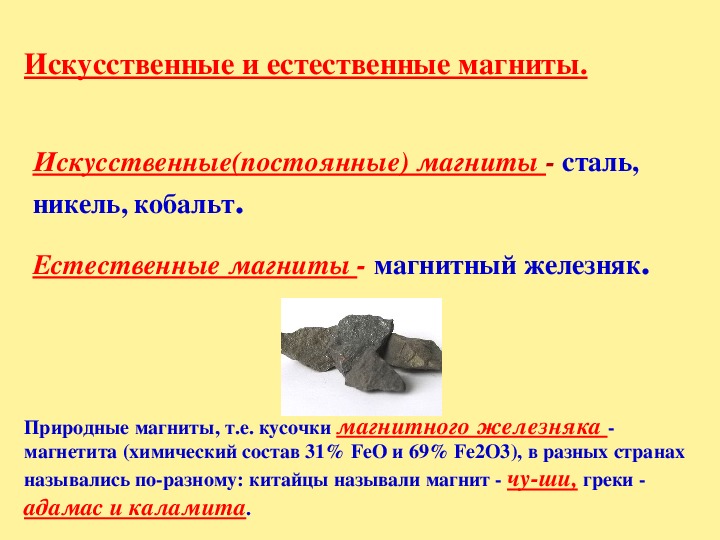

Искусственные и естественные магниты.
Искусственные(постоянные) магниты сталь,
никель, кобальт.
Естественные магниты магнитный железняк.
Природные магниты, т.е. кусочки магнитного железняка
магнетита (химический состав 31% FeO и 69% Fe2O3), в разных странах
назывались поразному: китайцы называли магнит чуши, греки
адамас и каламита.

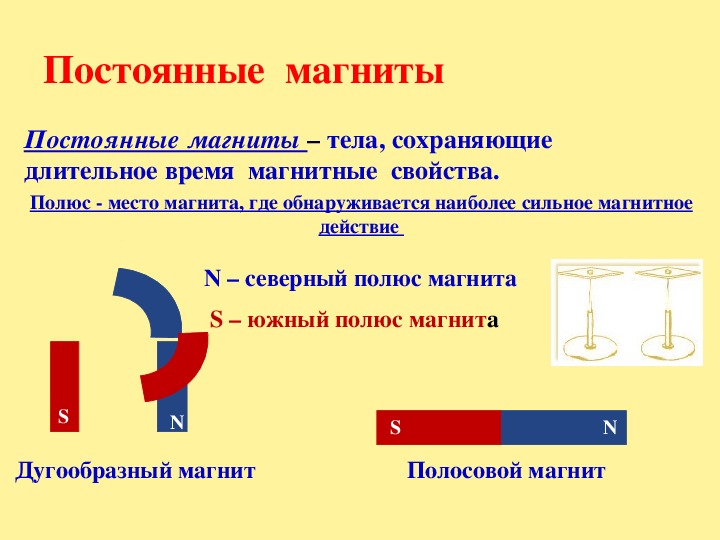

Постоянные магниты
Постоянные магниты – тела, сохраняющие
длительное время магнитные свойства.
Полюс место магнита, где обнаруживается наиболее сильное магнитное
действие
N – северный полюс магнита
S – южный полюс магнита
S
N
Дугообразный магнит
S
N
Полосовой магнит

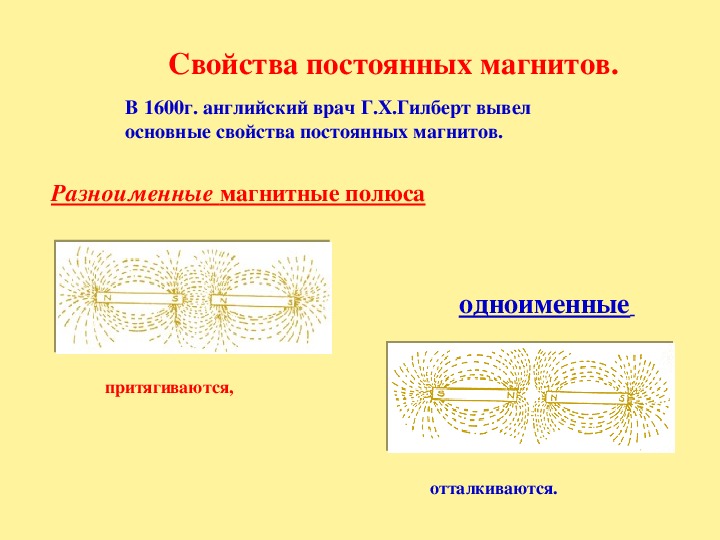

Свойства постоянных магнитов.
В 1600г. английский врач Г.Х.Гилберт вывел
основные свойства постоянных магнитов.
Разноименные магнитные полюса
притягиваются,
одноименные
отталкиваются.

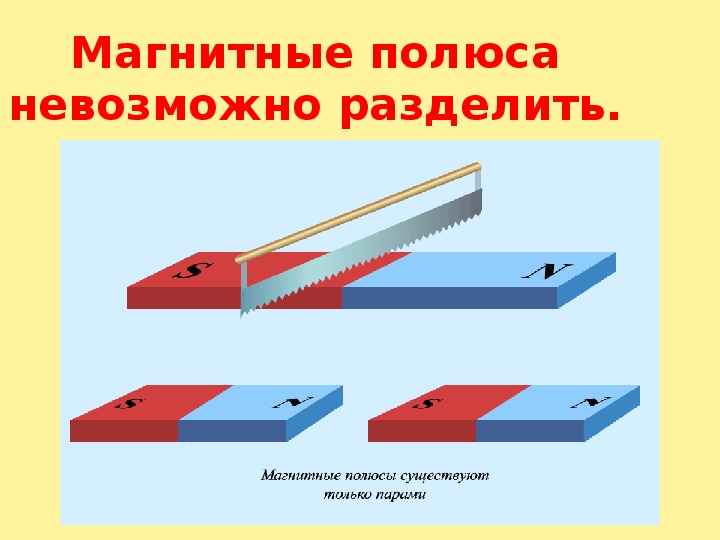

Магнитные полюса
невозможно разделить.
Магнитное поле Земли.
Открыл английский физик Уильям Герберт в XIV в.
• Исследуя
магнитное поле
Земли с помощью
компаса можно
установить, что
расположение
линий магнитной
индукции Земли
напоминает
картину линий
магнитного поля
полосового
магнита, ось
которого повёрнута
относительно оси
вращения Земли на
11 градусов, т.о.
южный магнитный
полюс Земли
располагается не
на её вершине, а в
1200 км от него.
Компа
с
Предположительно, компас был
изобретён в Китае и использовался
для указания направления
движения по пустыням. В Европе
изобретение компаса относят к XII—
XIII вв., однако устройство его
оставалось очень простым —
магнитная стрелка, укрепленная на
пробке и опущенная в сосуд с водой
. В воде пробка со стрелкой
ориентировалась нужным образом.
В начале XIV в. итальянец Флавио
Джойя значительно
усовершенствовал компас.
Магнитную стрелку он надел на
вертикальную шпильку, а к стрелке
прикрепил лёгкий круг — картушку,
разбитую по окружности на 16
румбов. В XVI в. ввели деление
картушки на 32 румба и коробку со
стрелкой стали помещать в
кардановом подвесе, чтобы
устранить влияние качки корабля на
Магнитное поле Земли
Земное магнитное поле надежно защищает поверхность
Земли от космического излучения, действие которого на
живые организмы разрушительно. В состав космического
излучения входят заряженные частицы электроны,
протоны и альфа частицы , движущиеся в пространстве с
огромными скоростями.
Магнитные бури. Это интересно.
Если на Солнце происходит мощная вспышка, то
усиливается солнечный ветер или поток
бомбардирующих Землю заряженных частиц.
Пролетающие мимо Земли частицы
солнечного ветра создают
дополнительные магнитные поля. Это
вызывает усиление земного магнитного
поля и называется магнитной бурей.
Магнитные бури
продолжаются от 6 до 12 часов,а затем
магнитное поле Земли
восстанавливается.Максимумы магнитных
бурь повторяются через каждые 11,5 года.
Магнитные бури причиняют серьёзный вред:
они оказывают сильное влияние на
радиосвязь, на линии электросвязи, многие
измерительные приборы показывают
неверные результаты.
Магнитные бури вносят разлад в работу
сердечно сосудистой, дыхательной и нервной
системы организма человека, а также
изменяют вязкость крови у больных
атеросклерозом и тромбофлебитом она
становится гуще и быстрее свёртывается, а
у здоровых людей, напротив,свертываемость
понижается.
3.Вокруг
проводника с
током или вокруг
любого
электрического
тока

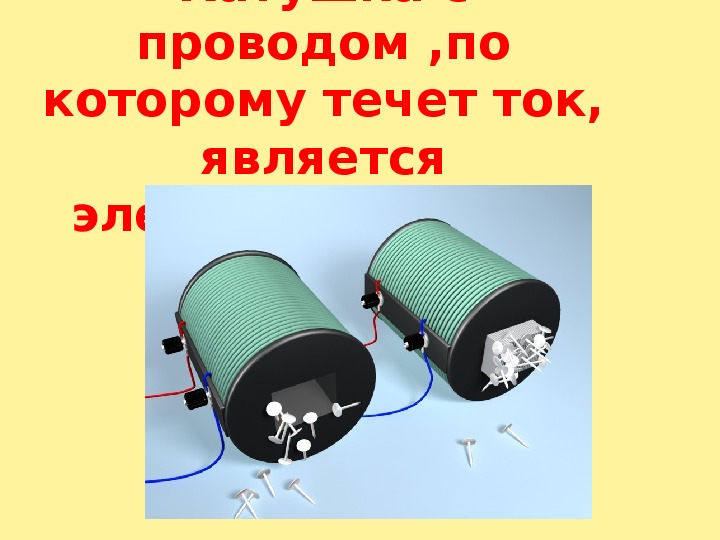

Катушка с
проводом ,по
которому течет ток,
является
электромагнитом.
КА
К ОБНАРУЖИ
магнитн
ТЬ
ое поле?
Обнаружение магнитного поля
помощью притяжения железных
с
опилок
Действие с некоторой силой на
магнитную
стрелку
На проводник с током, помещенный в
магнитное поле, действует сила со стороны
магнитного поля.
Линии магнитной индукции
полосового магнита
I

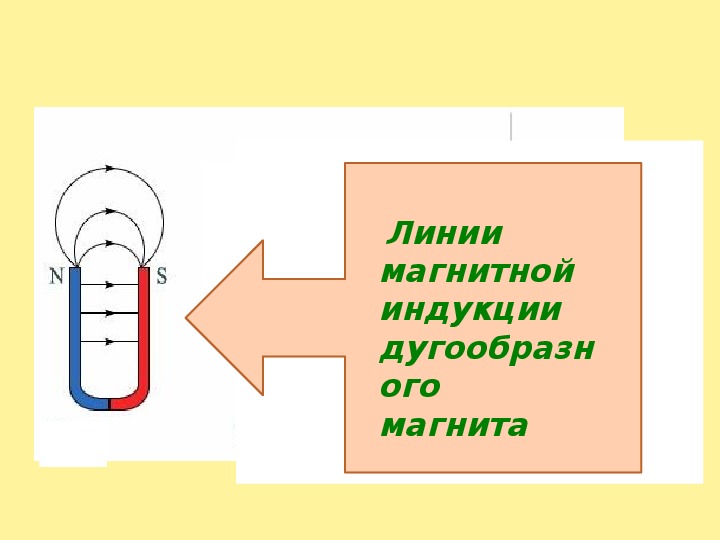

Линии
магнитной
индукции
дугообразн
ого
магнита

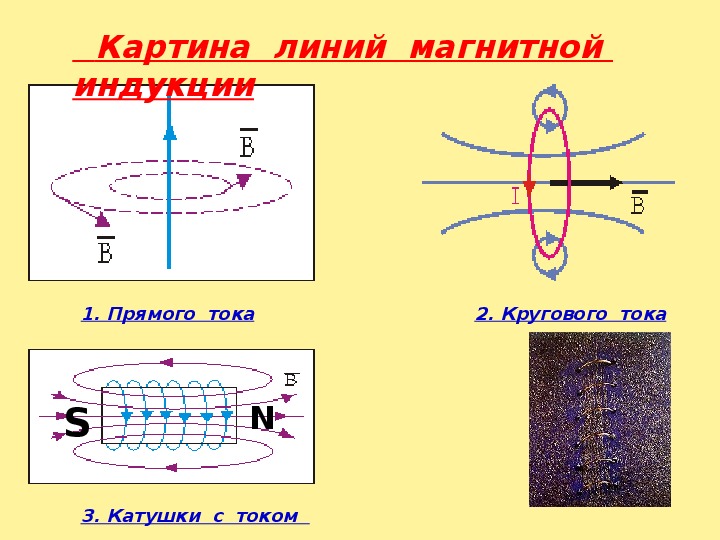

Картина линий магнитной
индукции
1. Прямого тока
2. Кругового тока
S
N
3. Катушки с током

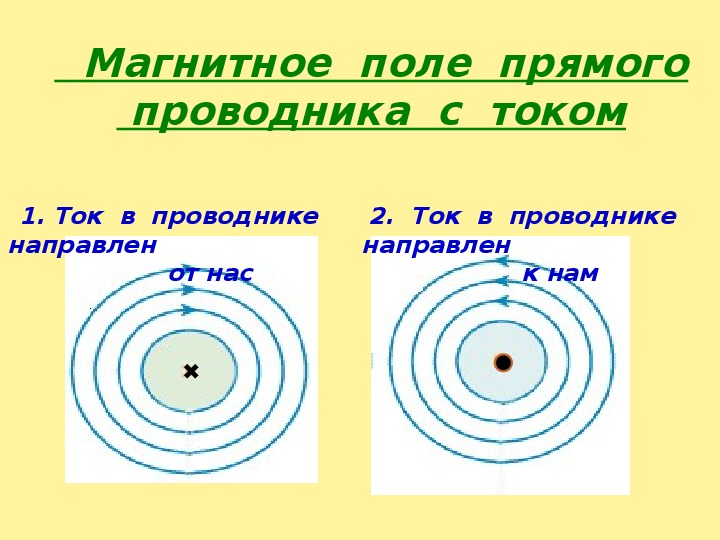

Магнитное поле прямого
проводника с током
1. Ток в проводнике
направлен
от нас
2. Ток в проводнике
направлен
к нам

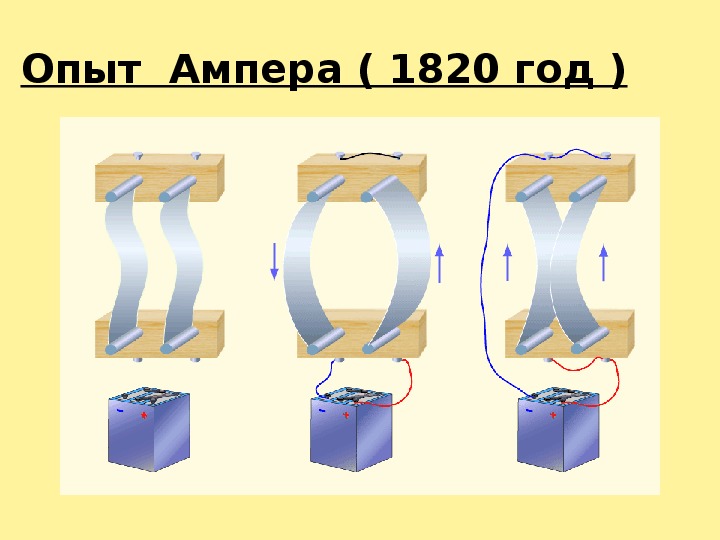

Сила
Ампера и
ие
ее
применен
1.
Электрическ
ие двигатели
постоянного
тока

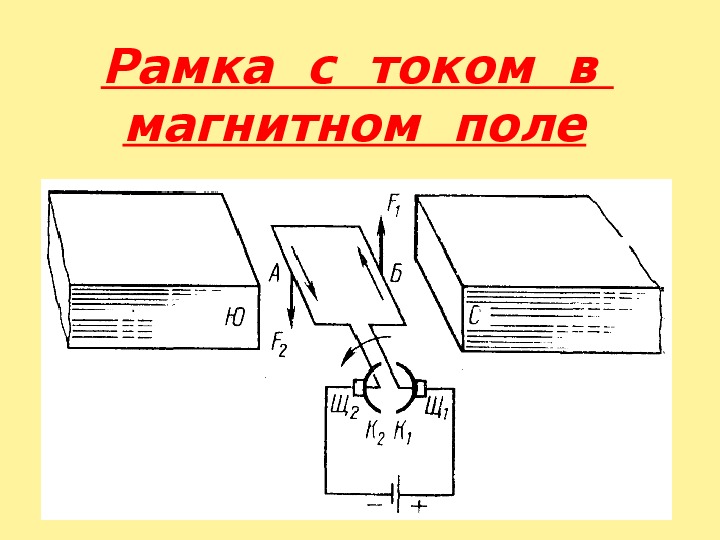

Рамка с током в
магнитном поле

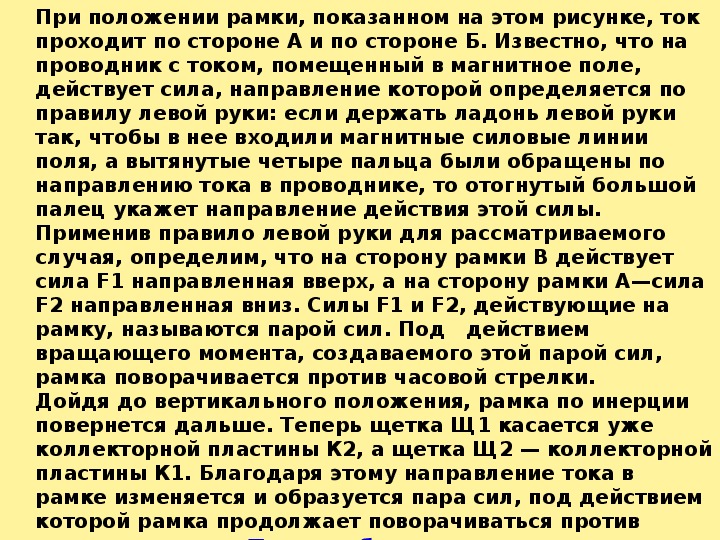

При положении рамки, показанном на этом рисунке, ток
проходит по стороне А и по стороне Б. Известно, что на
проводник с током, помещенный в магнитное поле,
действует сила, направление которой определяется по
правилу левой руки: если держать ладонь левой руки
так, чтобы в нее входили магнитные силовые линии
поля, а вытянутые четыре пальца были обращены по
направлению тока в проводнике, то отогнутый большой
палец укажет направление действия этой силы.
Применив правило левой руки для рассматриваемого
случая, определим, что на сторону рамки В действует
сила F1 направленная вверх, а на сторону рамки А—сила
F2 направленная вниз. Силы F1 и F2, действующие на
рамку, называются парой сил. Под действием
вращающего момента, создаваемого этой парой сил,
рамка поворачивается против часовой стрелки.
Дойдя до вертикального положения, рамка по инерции
повернется дальше. Теперь щетка Щ1 касается уже
коллекторной пластины К2, а щетка Щ2 — коллекторной
пластины К1. Благодаря этому направление тока в
рамке изменяется и образуется пара сил, под действием
которой рамка продолжает поворачиваться против
часовой стрелки. Таким образом, рамка, получая
Простейший двигатель
постоянного тока

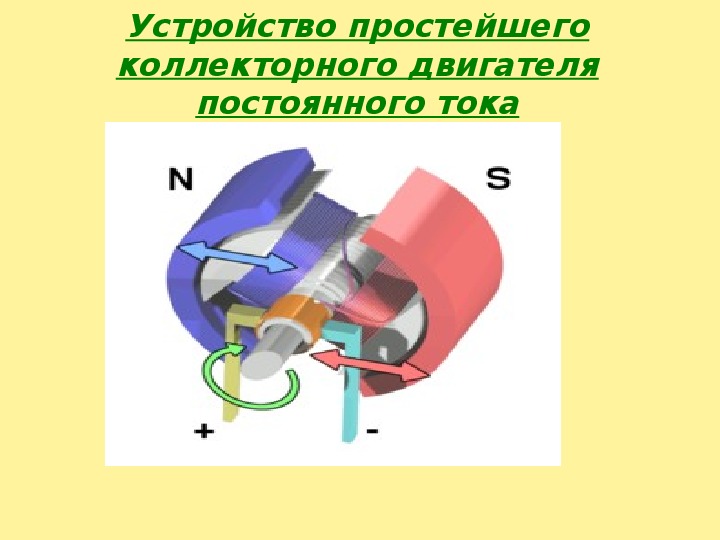

Устройство простейшего
коллекторного двигателя
постоянного тока

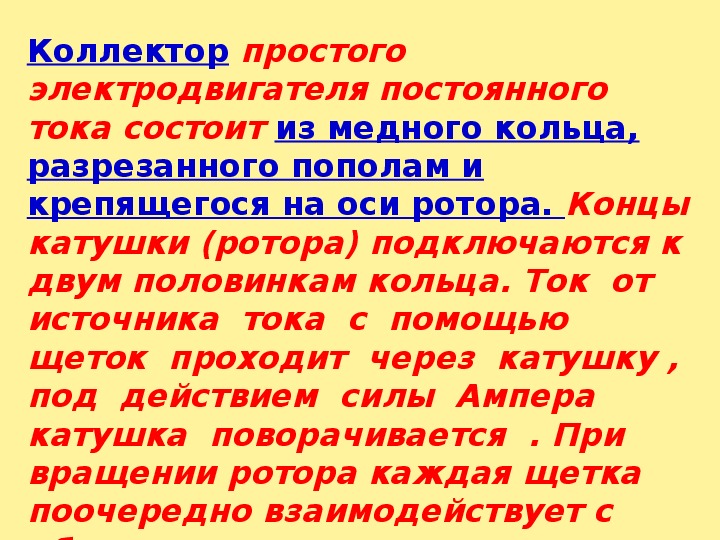

Коллектор простого
электродвигателя постоянного
тока состоит из медного кольца,
разрезанного пополам и
крепящегося на оси ротора. Концы
катушки (ротора) подключаются к
двум половинкам кольца. Ток от
источника тока с помощью
щеток проходит через катушку ,
под действием силы Ампера
катушка поворачивается . При
вращении ротора каждая щетка
поочередно взаимодействует с
обеими сторонами катушки , при
1834 г. Американский кузнец Томас
Дэвенпорт создаёт первый
электродвигатель постоянного
тока.
Томас Дэвенпорт, 35-летний деревенский
кузнец и электрик-самоучка из американской
глубинки, получил патент на
«Усовершенствование в двигательной технике
с помощью магнетизма и электромагнетизма»
— первый в мире эффективный электромотор.
Четырьмя годами раньше Дэвенпорт, узнав,
что его соотечественник Джозеф Генри
изобрел электромагнит и использует его для
обогащения железной руды, купил новинку и,
изучив ее, начал изготовлять компактные
магниты. Для изоляции проводов он разрезал
на ленточки шелковое подвенечное платье
жены. Вскоре был готов и мотор. В 1835-м
Дэвенпорт уже поражал публику моделью
1839 г. Якоби Борис Семёнович
построил лодку с
электродвигателем постоянного
тока.

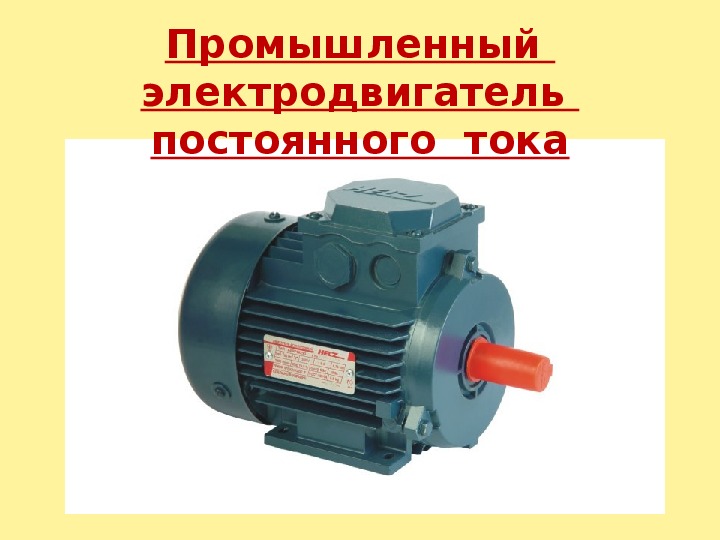

Промышленный
электродвигатель
постоянного тока
Электрический двигатель
постоянного тока
Стартер представляет
собой электрический
двигатель постоянного тока

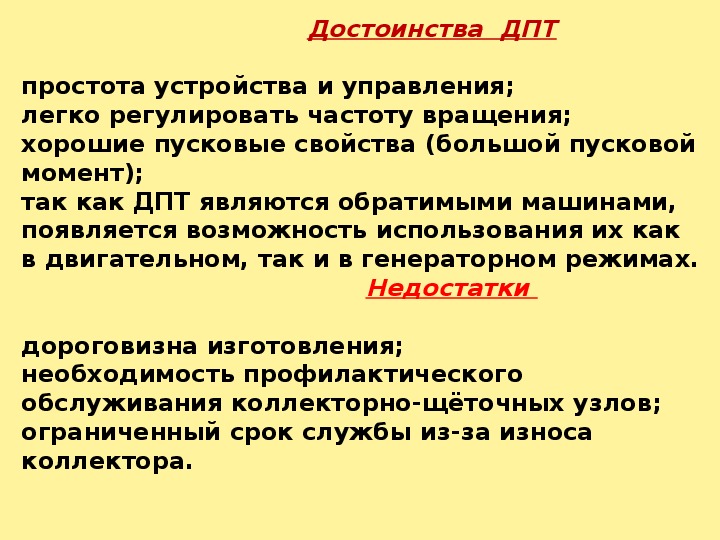

Достоинства ДПТ
простота устройства и управления;
легко регулировать частоту вращения;
хорошие пусковые свойства (большой пусковой
момент);
так как ДПТ являются обратимыми машинами,
появляется возможность использования их как
в двигательном, так и в генераторном режимах.
Недостатки
дороговизна изготовления;
необходимость профилактического
обслуживания коллекторно-щёточных узлов;
ограниченный срок службы из-за износа
коллектора.
2.Электроизмерител
ьные приборы
( амперметры,
вольтметры )

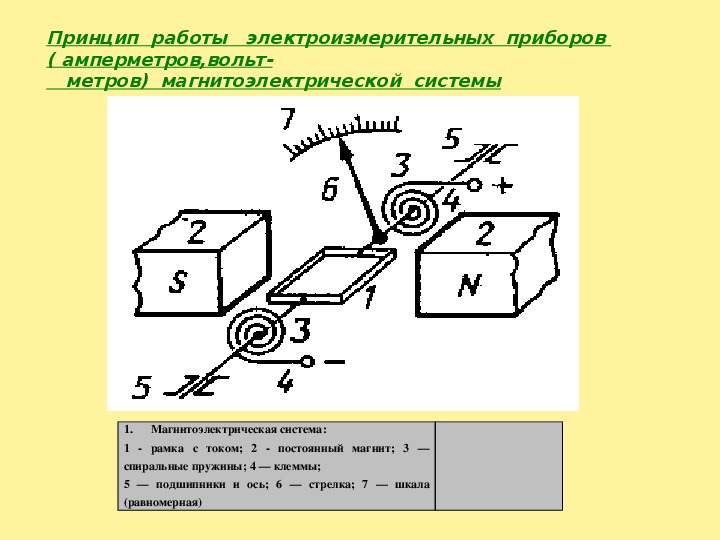

Принцип работы электроизмерительных приборов
( амперметров,вольт-
метров) магнитоэлектрической системы
1. Магнитоэлектрическая система:
1 рамка с током; 2 постоянный магнит; 3 —
спиральные пружины; 4 — клеммы;
5 — подшипники и ось; 6 — стрелка; 7 — шкала
(равномерная)
Вольтметр :стрелка поворачивается
в магнитном поле магнита.

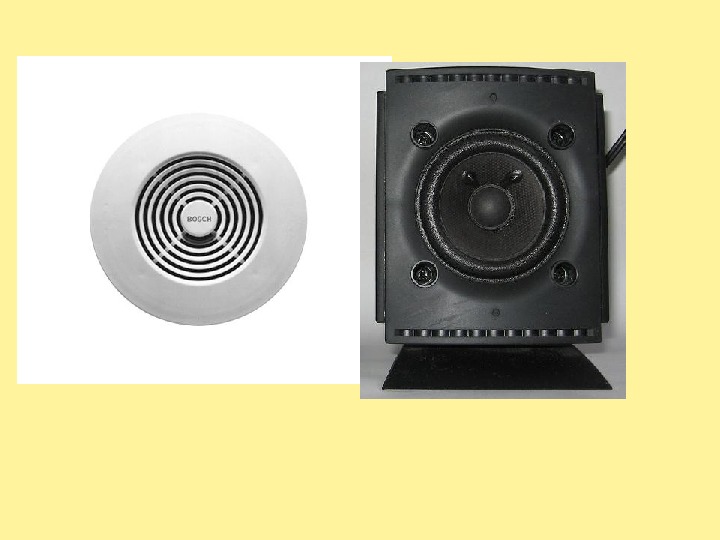

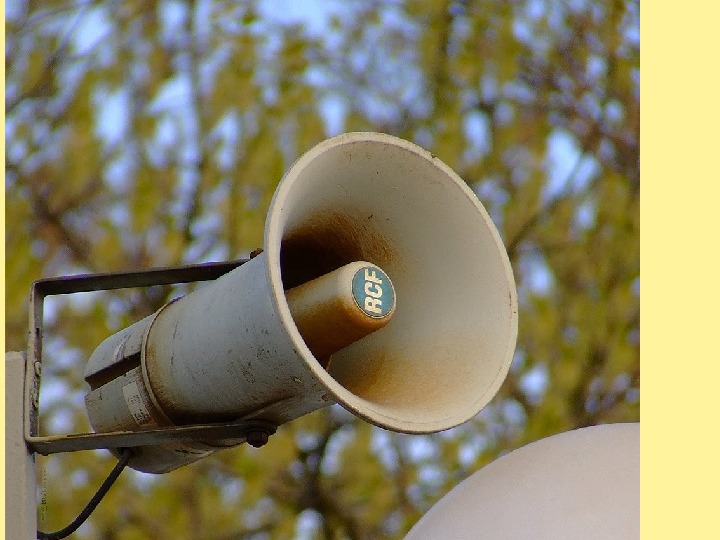

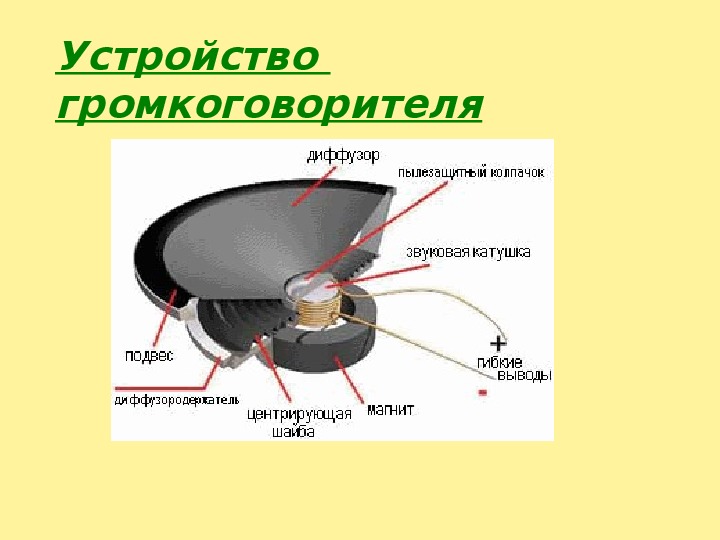

Устройство
громкоговорителя
Звуковая катушка
громкоговорителя

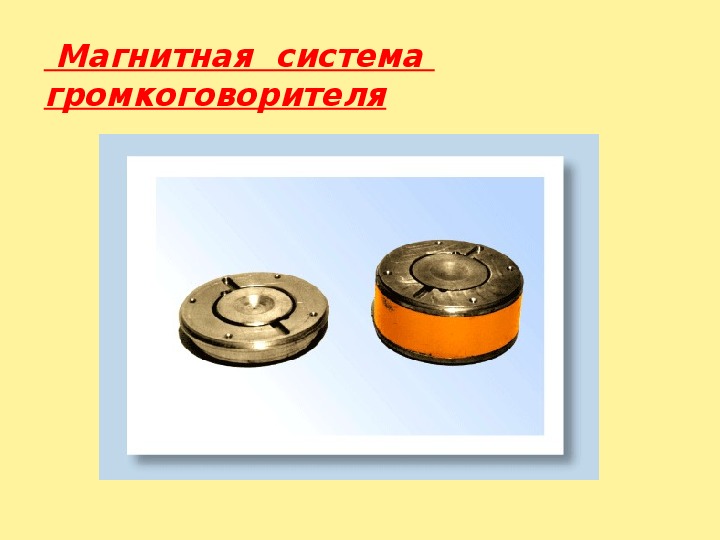

Магнитная система
громкоговорителя

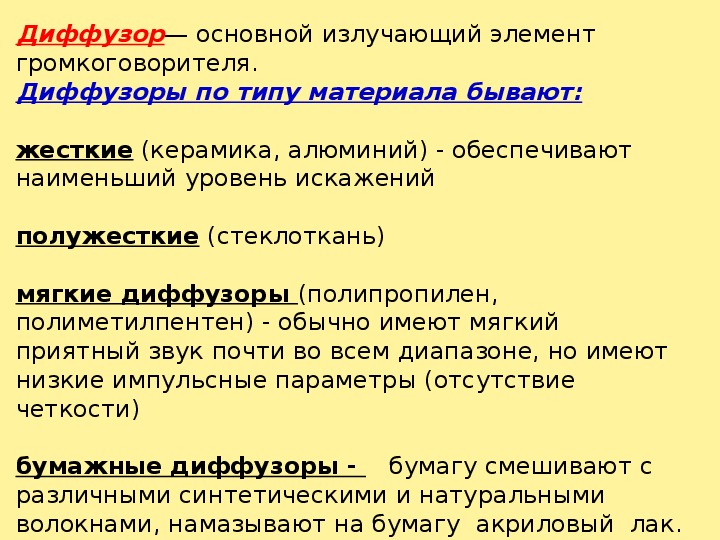

Диффузор— основной излучающий элемент
громкоговорителя.
Диффузоры по типу материала бывают:
жесткие (керамика, алюминий) - обеспечивают
наименьший уровень искажений
полужесткие (стеклоткань)
мягкие диффузоры (полипропилен,
полиметилпентен) - обычно имеют мягкий
приятный звук почти во всем диапазоне, но имеют
низкие импульсные параметры (отсутствие
четкости)
бумажные диффузоры - бумагу смешивают с
различными синтетическими и натуральными
волокнами, намазывают на бумагу акриловый лак.

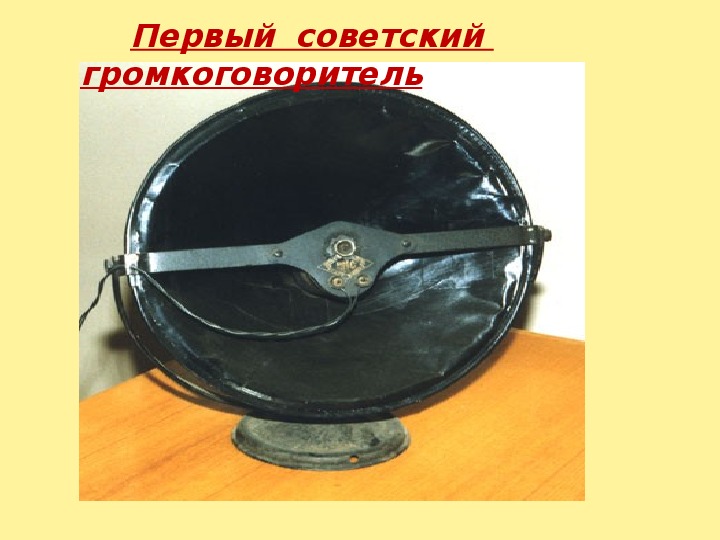

Первый советский
громкоговоритель

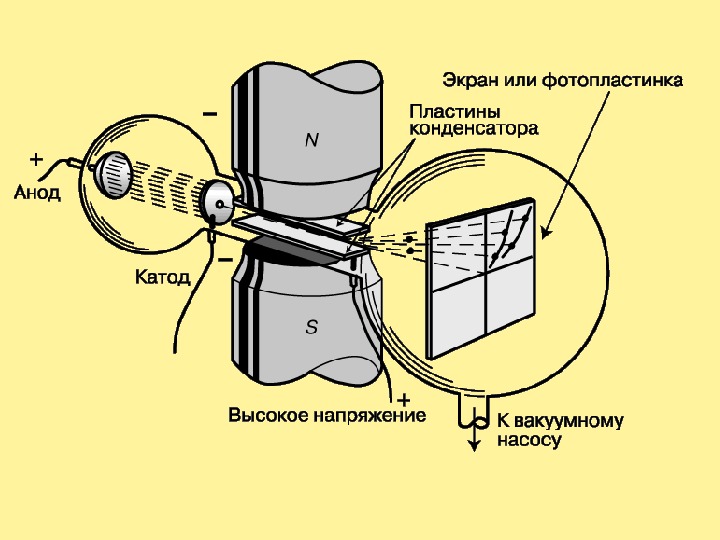

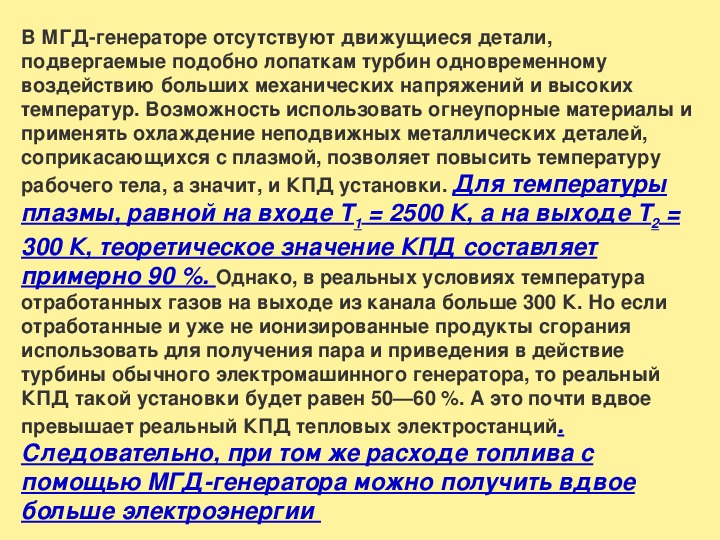

Сила
Лоренца и
применени
ее
е

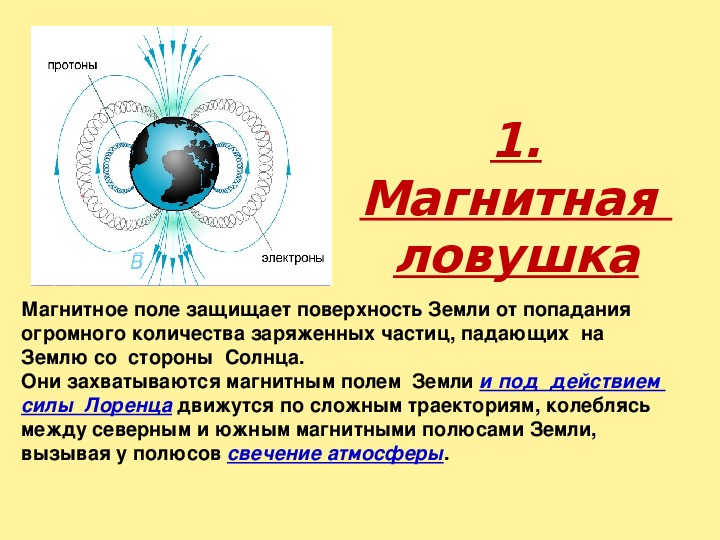

1.
Магнитная
ловушка
Магнитное поле защищает поверхность Земли от попадания
огромного количества заряженных частиц, падающих на
Землю со стороны Солнца.
Они захватываются магнитным полем Земли и под действием
силы Лоренца движутся по сложным траекториям, колеблясь
между северным и южным магнитными полюсами Земли,
вызывая у полюсов свечение атмосферы.

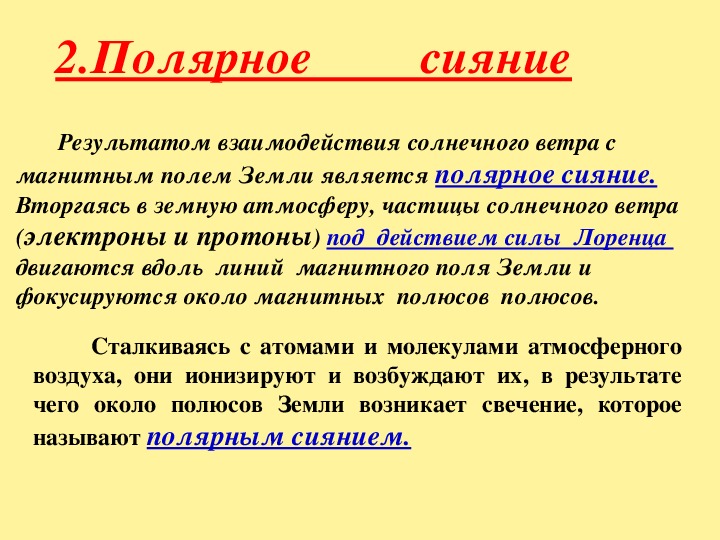

2.Полярное сияние
Результатом взаимодействия солнечного ветра с
магнитным полем Земли является полярное сияние.
Вторгаясь в земную атмосферу, частицы солнечного ветра
(электроны и протоны) под действием силы Лоренца
двигаются вдоль линий магнитного поля Земли и
фокусируются около магнитных полюсов полюсов.
Сталкиваясь с атомами и молекулами атмосферного
воздуха, они ионизируют и возбуждают их, в результате
чего около полюсов Земли возникает свечение, которое
называют полярным сиянием.
Фотография
полярного сияния из
космоса

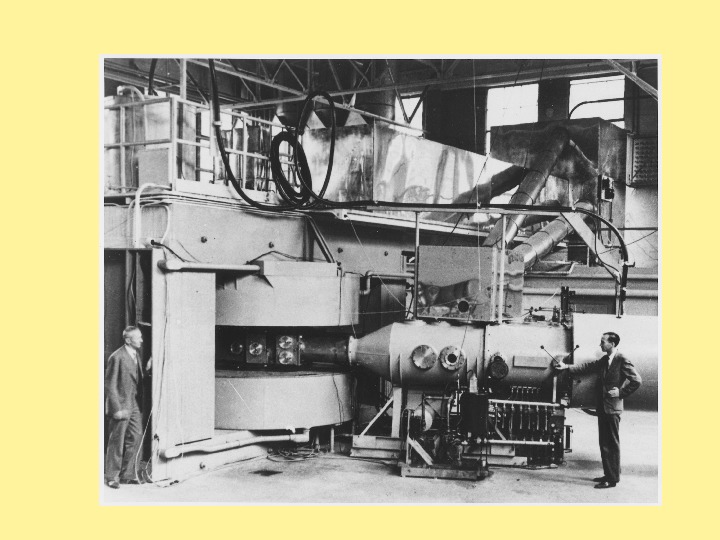

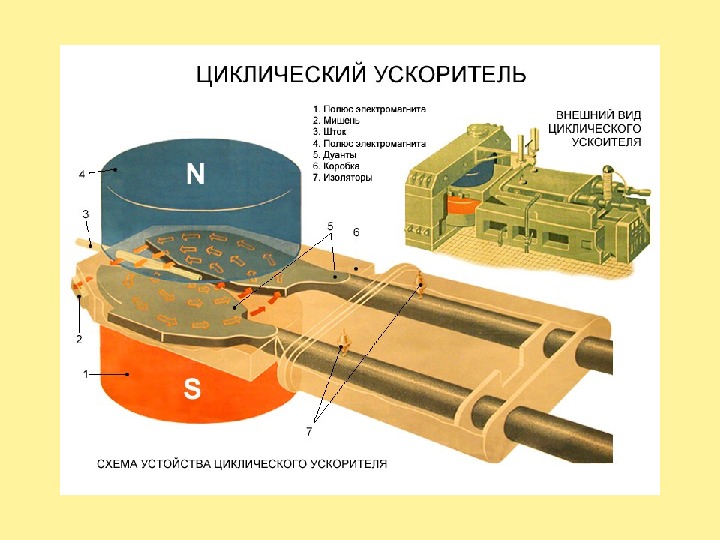

3.Ускоритель заряженных частиц
( циклотрон)
Полые металлические полуцилиндры ( дуанты )
находятся в вакуумной камере в сильном магнитном
поле, между ними создается электрическое
напряжение порядка 20000 вольт. Под действием
кулоновской силы частица
в электрическом поле получает ускорение , под
действием силы Лоренца
траектория частицы искривляется и она продолжает
двигаться по полу –окружности большего радиуса и опять
ускоряется в электрическом поле.
На последнем витке частица с очень большой
скоростью вылетает из

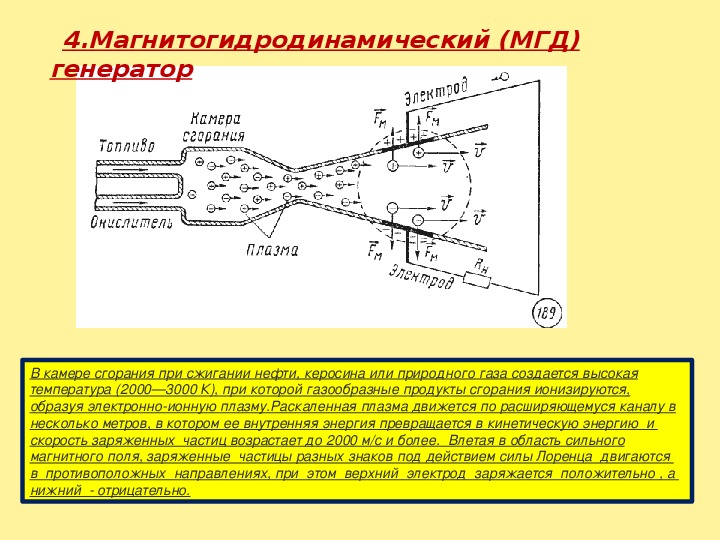

циклотрона.
