Презентация к уроку физики в 9 классе "Атомный реактор. Биологическое действие радиации." входит в состав комплекта презентаций по теме "Физика атома и атомного ядра". На уроке предлагается учащимся самостоятельно заполнить таблицу "Ядерный реактор". Для этого используется план описания устройства, а так же самостоятельно рассмотреть достоинства и недостатки атомной энергии. Учитель подробно останавливается на биологическом действии радиации. Изложение материала производится на уровне, который позволит эту презентацию использовать в 11 классе для изложения аналогичной темы.
УРОК 10
ЯДЕРНЫЙ РЕАКТОР.
АТОМНАЯ ЭНЕРГЕТИКА.
БИОЛОГИЧЕСКОЕ ДЕЙСТВИЕ РАДИАЦИИ.
§68, 69,70 ОК 23
ФИЗИКА ВЫСОКИХ
ЭНЕРГИЙ
I. ЯДЕРНЫЙ РЕАКТОР
Название
Ядерный реактор
Назначение
определение
Устройство
Принцип
действия
Применение
Контур (внутренний):
I.
II. Контур (внешний):
Превращение энергии (схема):
II. ПРИМЕНЕНИЕ АТОМНОЙ ЭНЕРГИИ
Достоинства:
Недостатки:
III. БИОЛОГИЧЕСКОЕ ДЕЙСТВИЕ РАДИАЦИИ
ИОНИЗИРУЮЩЕЕ ИЗЛУЧЕНИЕ (И/И) –излучение, энергия которого способна вызвать
ионизацию(α, β,n,p,γ,Rлучи))
ДОЗА ОБЛУЧЕНИЯ (Д) мера воздействия ионизирующего излучения
ДОЗА ПОГЛОЩЕННОГО ИЗЛУЧЕНИЯ –
энергия излучения, поглощенная
в единице массы вещества
D = Eиз/ m
[D] = 1 Дж/кг = 1 Гр (грей)
[Д]= 1Р (Rлучи,γ)
1Гр = 100 Р
К – коэффициент качества (биологической активности) –
СФВ, показывающая во сколько раз радиационная
опасность воздействия на живой организм данного вида
излучения больше, чем от воздействия γизлучения
ЭКВИВАЛЕНТНАЯ ДОЗА (Н)
доза, учитывающая качество
облучения (биологическая доза)
Н=Dk=Дб [H] = 1 Зв (зиверт)
К =1 (R,γ)
K = 310 (n)
K = 20 (α)
K =11,5 (β)
K =10 (p)

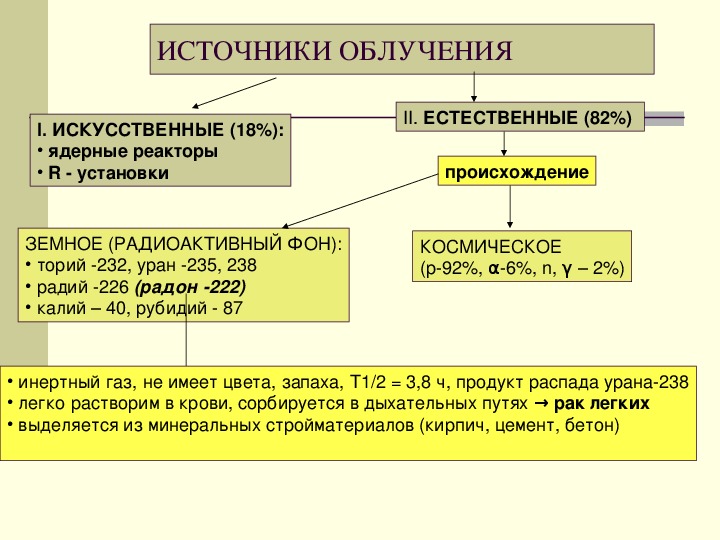

ИСТОЧНИКИ ОБЛУЧЕНИЯ
I. ИСКУССТВЕННЫЕ (18%):
• ядерные реакторы
• R установки
II. ЕСТЕСТВЕННЫЕ (82%)
происхождение
ЗЕМНОЕ (РАДИОАКТИВНЫЙ ФОН):
• торий 232, уран 235, 238
• радий 226 (радон 222)
• калий – 40, рубидий 87
КОСМИЧЕСКОЕ
(р92%, α6%, n, γ – 2%)
• инертный газ, не имеет цвета, запаха, Т1/2 = 3,8 ч, продукт распада урана238
• легко растворим в крови, сорбируется в дыхательных путях
• выделяется из минеральных стройматериалов (кирпич, цемент, бетон)
→ рак легких
• ОБЛУЧЕНИЕ
ВНЕШНЕЕ ( γ,n)
ВНУТРЕННЕЕ (α, продукты деления)
• дыхание (воздух)
• пища, вода,
• лечение и диагностика заболеваний
критические органы
(накопление)
кроветворные органы
(костный мозг, селезенка,
лимфатическая система)
другие органы
(половые, кишечник)
• ожоги
• лейкемия (рак крови)
• стерильность
• рождение больных детей
• снижение иммунитета
П
Р
И
Ч
И
Н
А
клетка (ядро)
НАРУШЕНИЕ
• обмена веществ
• способности к делению
• генной структуры хромосом
мутации, наследственные аномалии
Критический орган – орган, облучение которого может
причинить наибольший ущерб здоровью.
I группа гонады и
красный костный мозг;
II групп мышцы,
щитовидная железа,
желудочнокишечный
тракт, легкие,
хрусталик глаза;
III группа кожный
покров, костная ткань,
кисти рук, предплечья,
голени и стопы.
ВОЗДЕЙСТВИЕ ОБЛУЧЕНИЯ НА ОРГАНИЗМ
Доза, Гр
Причина и результат воздействия
(0.7 2) 103
доза от естественных источников в год
0,05
0,1
0,25
1,0
35
1050
100
предельно допустимая доза профессионального облучения в
год
уровень удвоения вероятности генных мутаций
однократная доза оправданного риска в чрезвычайных
обстоятельствах
доза возникновения острой лучевой болезни
без лечения 50% облученных умирает в течение 12 месяцев
вследствие нарушения деятельности клеток костного мозга
смерть наступает через 12 недели вследствие поражений ЖКТ
смерть наступает через несколько часов или дней вследствие
повреждения ЦНС
