Данный материал представлен в форме презентации и разработан в помощь учителю при проведении урока в курсе физики 11 класса по соответствующей теме. Материал представлен в простой и наглядной форме, помогающей лучшему усвоению темы урока. Используется как приложение к соответствующему конспекту урока.
ЭМИЭМИ
(8)(8)
Вид урока: комбинированный
Цель: способствовать развитию информационно
– коммуникативной компетенции
Задача: узнаем, что такое индукционный ток и
причину его возникновения; узнаем что такое
магнитный поток; сформулируем закон ЭМИ

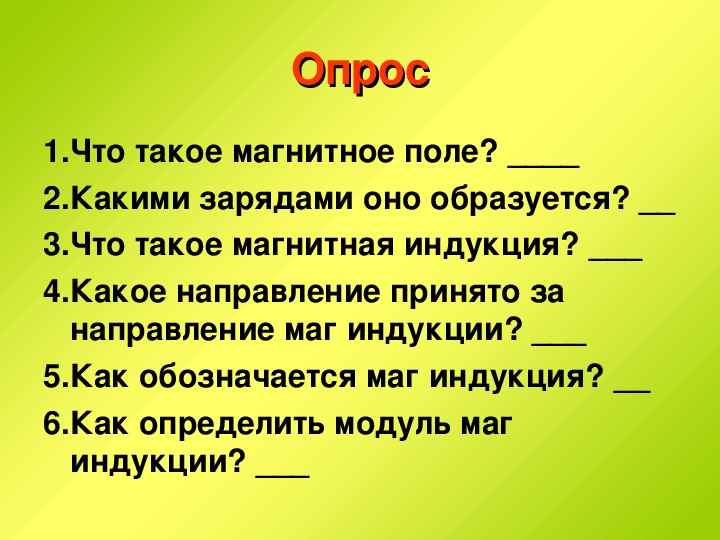

Опрос
Опрос
1.Что такое магнитное поле? ____
2.Какими зарядами оно образуется? __
3.Что такое магнитная индукция? ___
4.Какое направление принято за
направление маг индукции? ___
5.Как обозначается маг индукция? __
6.Как определить модуль маг
индукции? ___

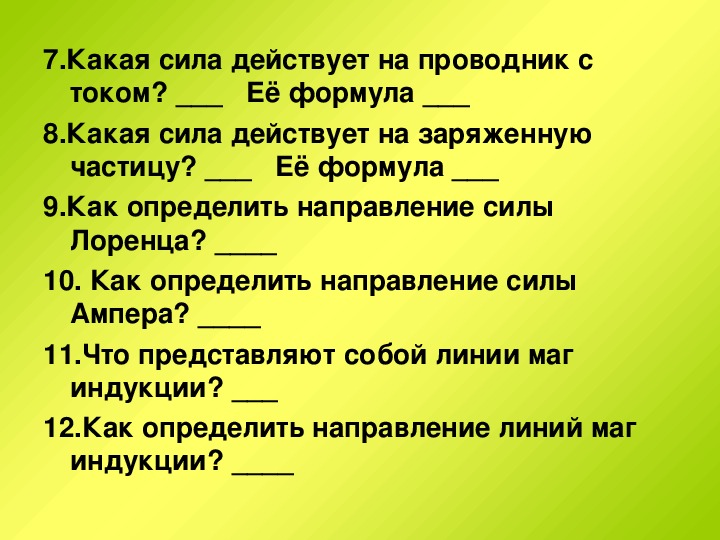

7.Какая сила действует на проводник с
током? ___ Её формула ___
8.Какая сила действует на заряженную
частицу? ___ Её формула ___
9.Как определить направление силы
Лоренца? ____
10. Как определить направление силы
Ампера? ____
11.Что представляют собой линии маг
индукции? ___
12.Как определить направление линий маг
индукции? ____

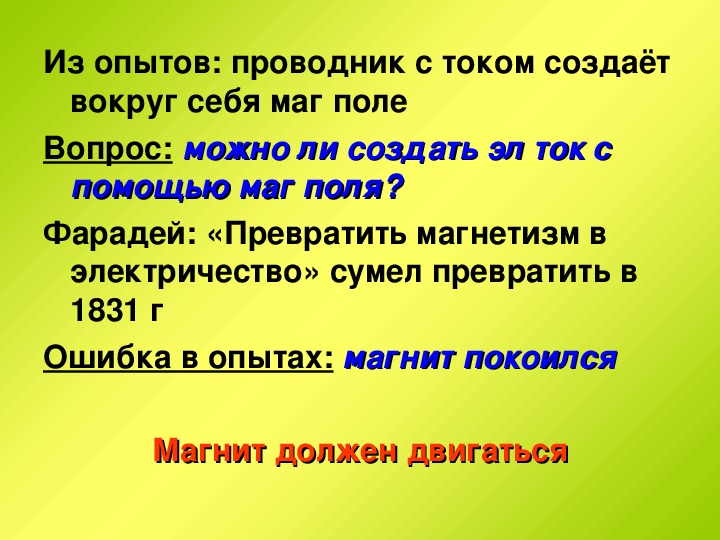

Из опытов: проводник с током создаёт
вокруг себя маг поле
Вопрос: можно ли создать эл ток с
можно ли создать эл ток с
помощью маг поля?
помощью маг поля?
Фарадей: «Превратить магнетизм в
электричество» сумел превратить в
1831 г
Ошибка в опытах: магнит покоился
магнит покоился
Магнит должен двигаться
Магнит должен двигаться
Индукционный ток
Индукционный ток
Это ток, возникающий при движении
Это ток, возникающий при движении
магнита или катушки друг
магнита или катушки друг
относительно друга
относительно друга

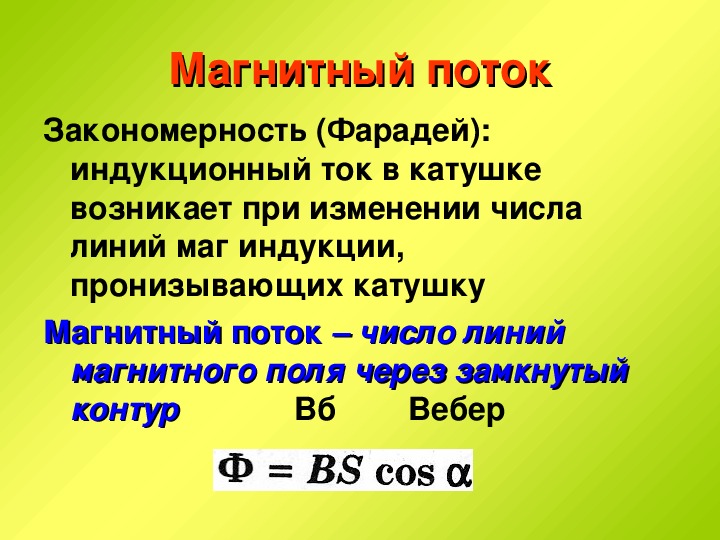

Магнитный поток
Магнитный поток
Закономерность (Фарадей):
индукционный ток в катушке
возникает при изменении числа
линий маг индукции,
пронизывающих катушку
Магнитный поток – число линий
– число линий
Магнитный поток
магнитного поля через замкнутый
магнитного поля через замкнутый
контур Вб Вебер
контур

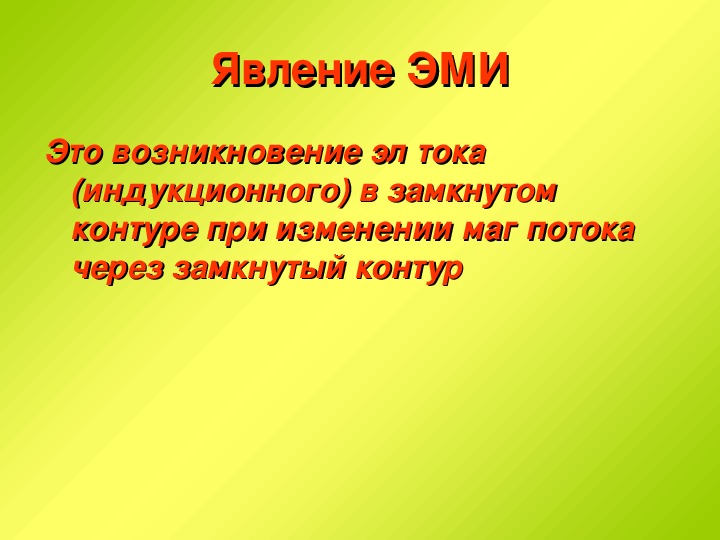

Явление ЭМИ
Явление ЭМИ
Это возникновение эл тока
Это возникновение эл тока
(индукционного) в замкнутом
(индукционного) в замкнутом
контуре при изменении маг потока
контуре при изменении маг потока
через замкнутый контур
через замкнутый контур

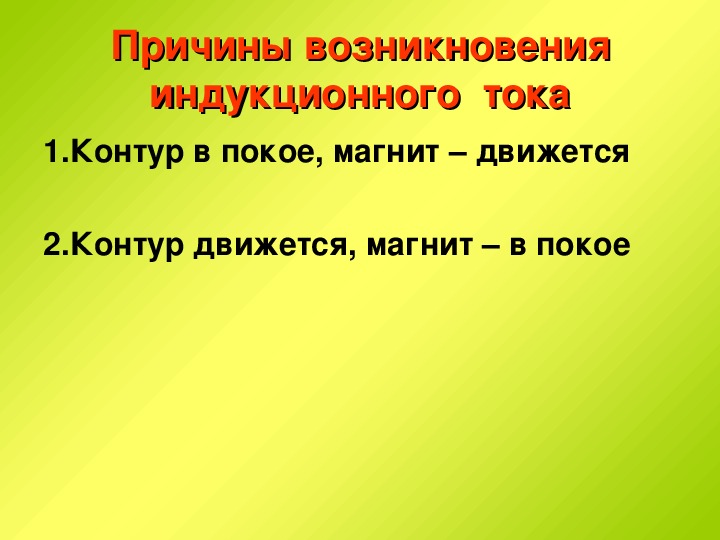

Причины возникновения
Причины возникновения
индукционного тока
индукционного тока
1.Контур в покое, магнит – движется
2.Контур движется, магнит – в покое

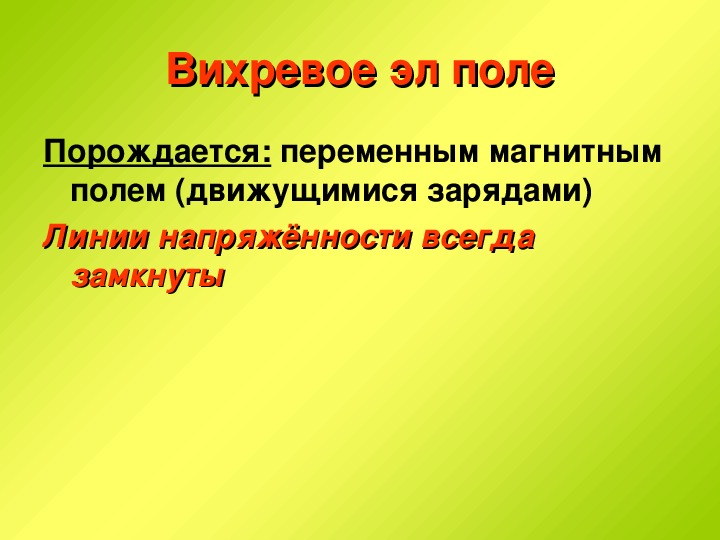

Вихревое эл поле
Вихревое эл поле
Порождается: переменным магнитным
полем (движущимися зарядами)
Линии напряжённости всегда
Линии напряжённости всегда
замкнуты
замкнуты

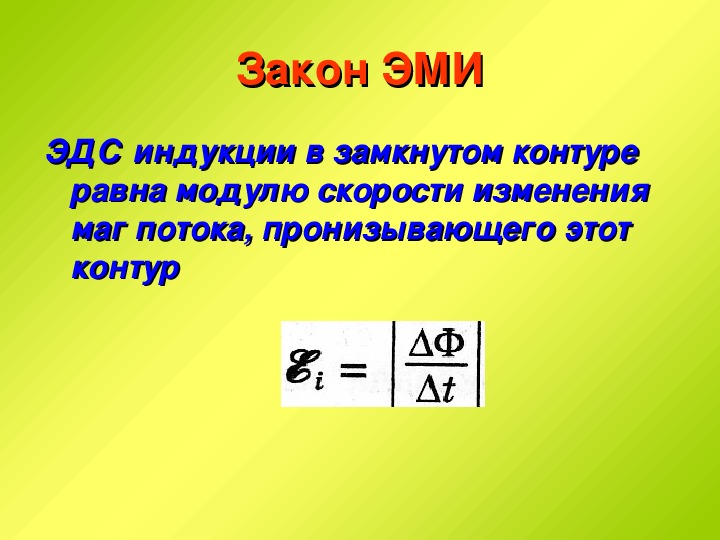

Закон ЭМИ
Закон ЭМИ
ЭДС индукции в замкнутом контуре
ЭДС индукции в замкнутом контуре
равна модулю скорости изменения
равна модулю скорости изменения
маг потока, пронизывающего этот
маг потока, пронизывающего этот
контур
контур
Открытие ЭМИ. Правило Ленца 8 по 10.ppt
