Вал – это деталь предназначенная для передачи крутящего момента вдоль своей оси и для поддержания вращающихся деталей машин.Клиновую шпонку (а) забивают в пазы между валом 1 и насаживаемой на него деталью 2 до упора.Шлицевое соединение представляет собой многошпоночное соединение, у которых шпонки (шлицы) выполнены за одно целое с валом.

Ур.03 Валы и оси, шпоночные и шлицевые соединения.ppt

передачи крутящего момента вдоль своей оси и для поддержания вращающихся Вал – это деталь предназначенная для деталей машин

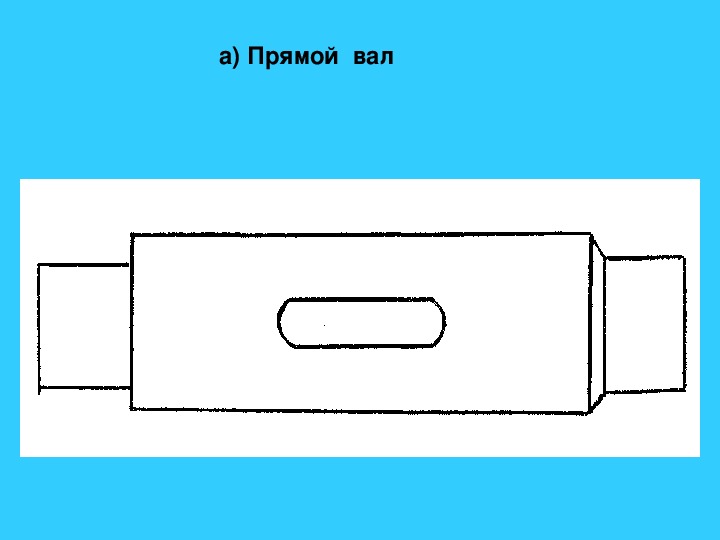

а) Прямой вал

б) Ступенчатый вал

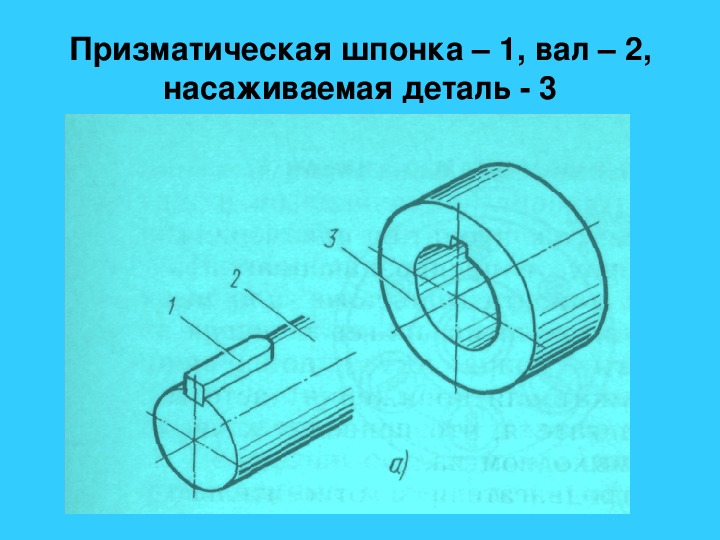

Призматическая шпонка – 1, вал – 2, насаживаемая деталь 3

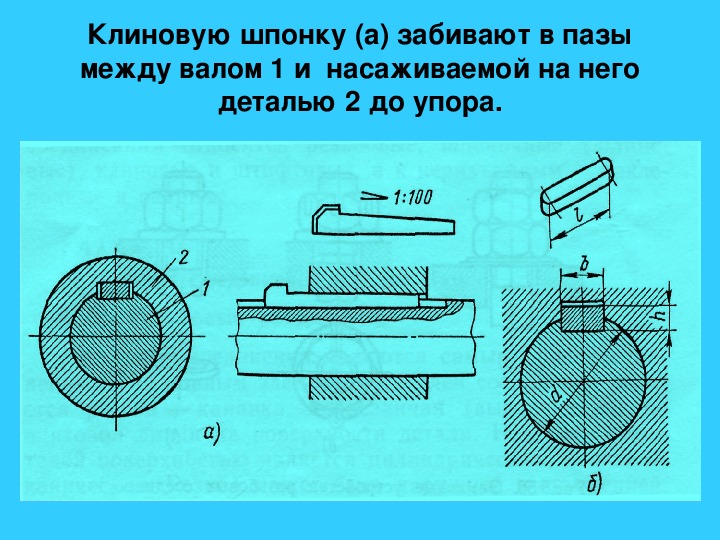

Клиновую шпонку (а) забивают в пазы между валом 1 и насаживаемой на него деталью 2 до упора.

Соединение вала с деталью при помощи сегментной шпонки.

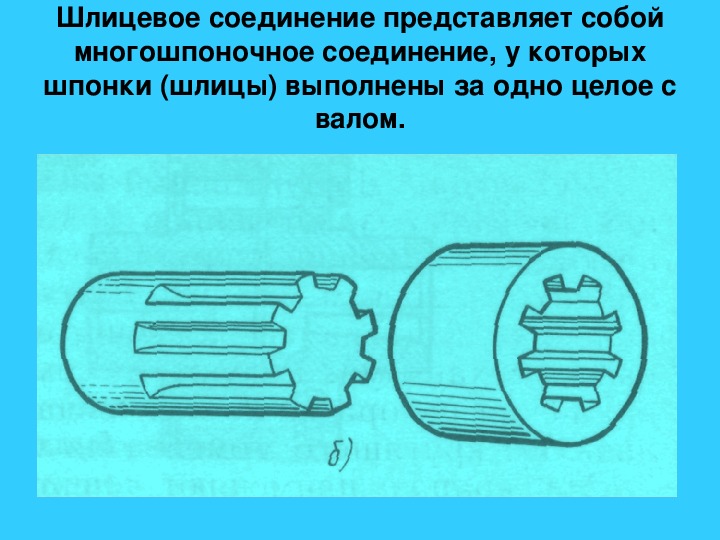

Шлицевое соединение представляет собой многошпоночное соединение, у которых шпонки (шлицы) выполнены за одно целое с валом.
