Презентация "Виды электрических проводов" предназначена для проведения урока технологии в 8 классе по ФГОС. Рассматривается определение: электричество, электрический ток, электрические провода, напряжение, сила тока и т. д. Виды и классификация электрических проводов. Виды материалов для изготовления электропроводов. Техника безопасности при работе.Учебная презентация

2. Виды электрических проводов 8 класс.ppt

ЭЛЕКТРИЧЕСКИЕ ПРОВОДА

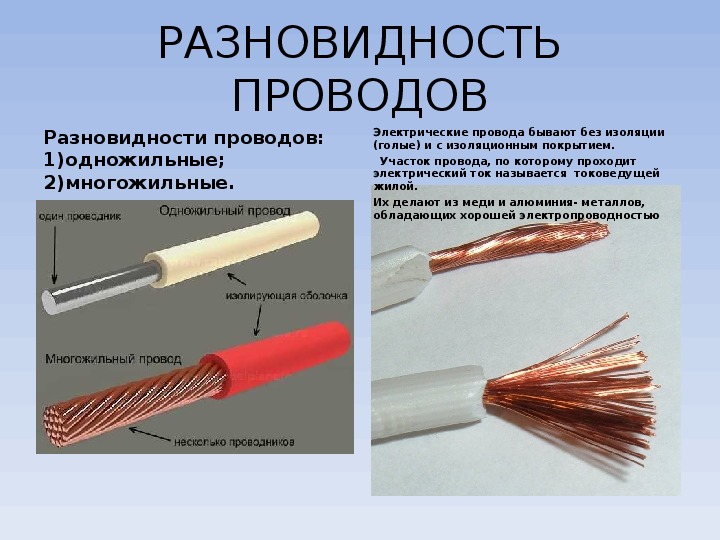

РАЗНОВИДНОСТЬ ПРОВОДОВ Разновидности проводов: 1)одножильные; 2)многожильные. Электрические провода бывают без изоляции (голые) и с изоляционным покрытием. Участок провода, по которому проходит электрический ток называется токоведущей жилой. Их делают из меди и алюминия- металлов, обладающих хорошей электропроводностью

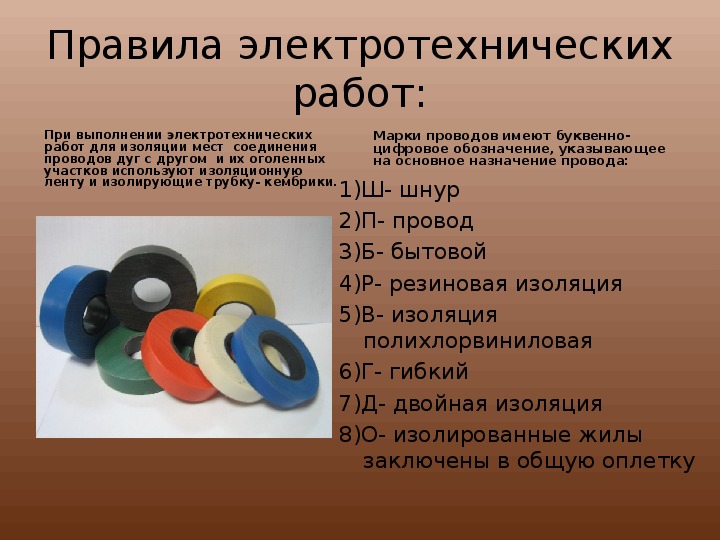

Правила электротехнических работ: При выполнении электротехнических работ для изоляции мест соединения проводов дуг с другом и их оголенных участков используют изоляционную ленту и изолирующие трубку- кембрики. Марки проводов имеют буквенно- цифровое обозначение, указывающее на основное назначение провода: 1)Ш- шнур 2)П- провод 3)Б- бытовой 4)Р- резиновая изоляция 5)В- изоляция полихлорвиниловая 6)Г- гибкий 7)Д- двойная изоляция 8)О- изолированные жилы заключены в общую оплетку

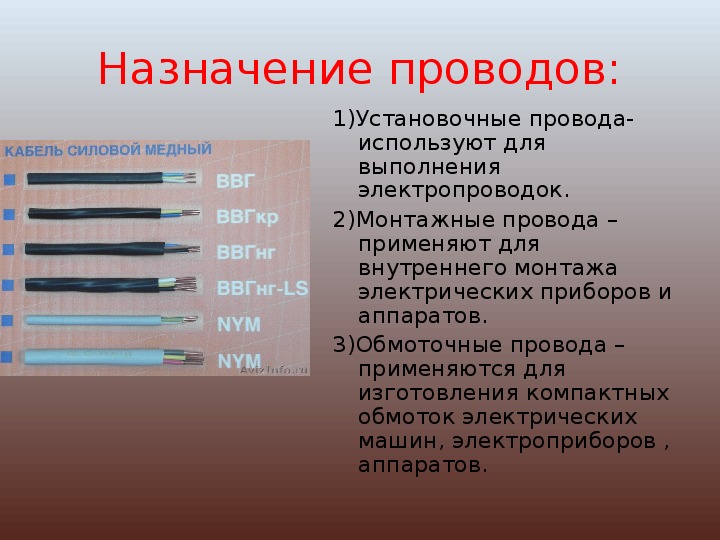

Назначение проводов: 1)Установочные провода- используют для выполнения электропроводок. 2)Монтажные провода – применяют для внутреннего монтажа электрических приборов и аппаратов. 3)Обмоточные провода – применяются для изготовления компактных обмоток электрических машин, электроприборов , аппаратов.

Виды соединения проводов помощью Разъемные соединения выполняются с болтов и винтов в специальных ответвительных коробках. Неразъемные соединения – это сращивание, ответвление и пайка. Сращивание – соединение между собой двух изоляцией. или более проводов с последующей их Ответвление – это присоединение путем сращивания дополнительных проводов к главной электрической линии без нарушения ее целостности.

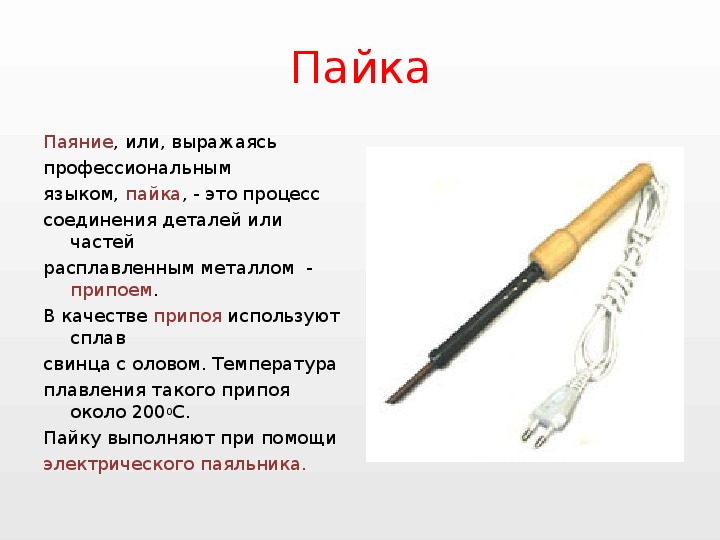

Пайка Паяние, или, выражаясь профессиональным языком, пайка, - это процесс соединения деталей или расплавленным металлом - частей припоем. сплав В качестве припоя используют свинца с оловом. Температура плавления такого припоя около 2000С. Пайку выполняют при помощи электрического паяльника.

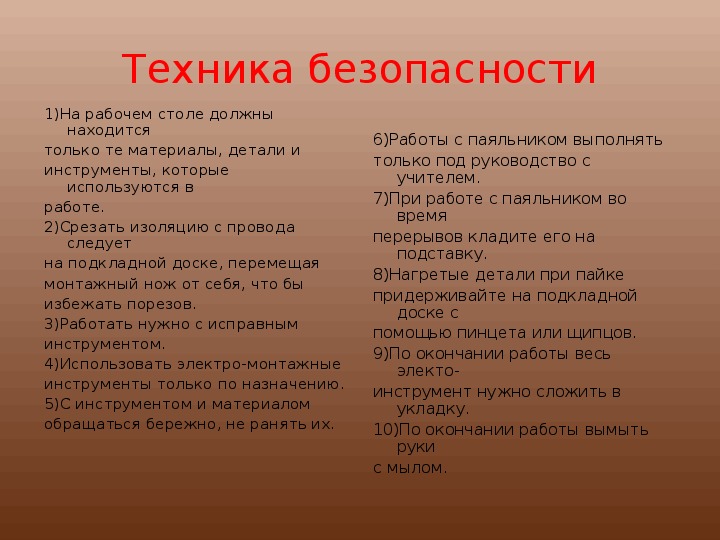

Техника безопасности 1)На рабочем столе должны находится только те материалы, детали и инструменты, которые используются в работе. 2)Срезать изоляцию с провода следует на подкладной доске, перемещая монтажный нож от себя, что бы избежать порезов. 3)Работать нужно с исправным инструментом. 4)Использовать электро-монтажные инструменты только по назначению. 5)С инструментом и материалом обращаться бережно, не ранять их. 6)Работы с паяльником выполнять только под руководство с учителем. время 7)При работе с паяльником во перерывов кладите его на подставку. 8)Нагретые детали при пайке придерживайте на подкладной помощью пинцета или щипцов. 9)По окончании работы весь инструмент нужно сложить в доске с электо- укладку. 10)По окончании работы вымыть руки с мылом.
