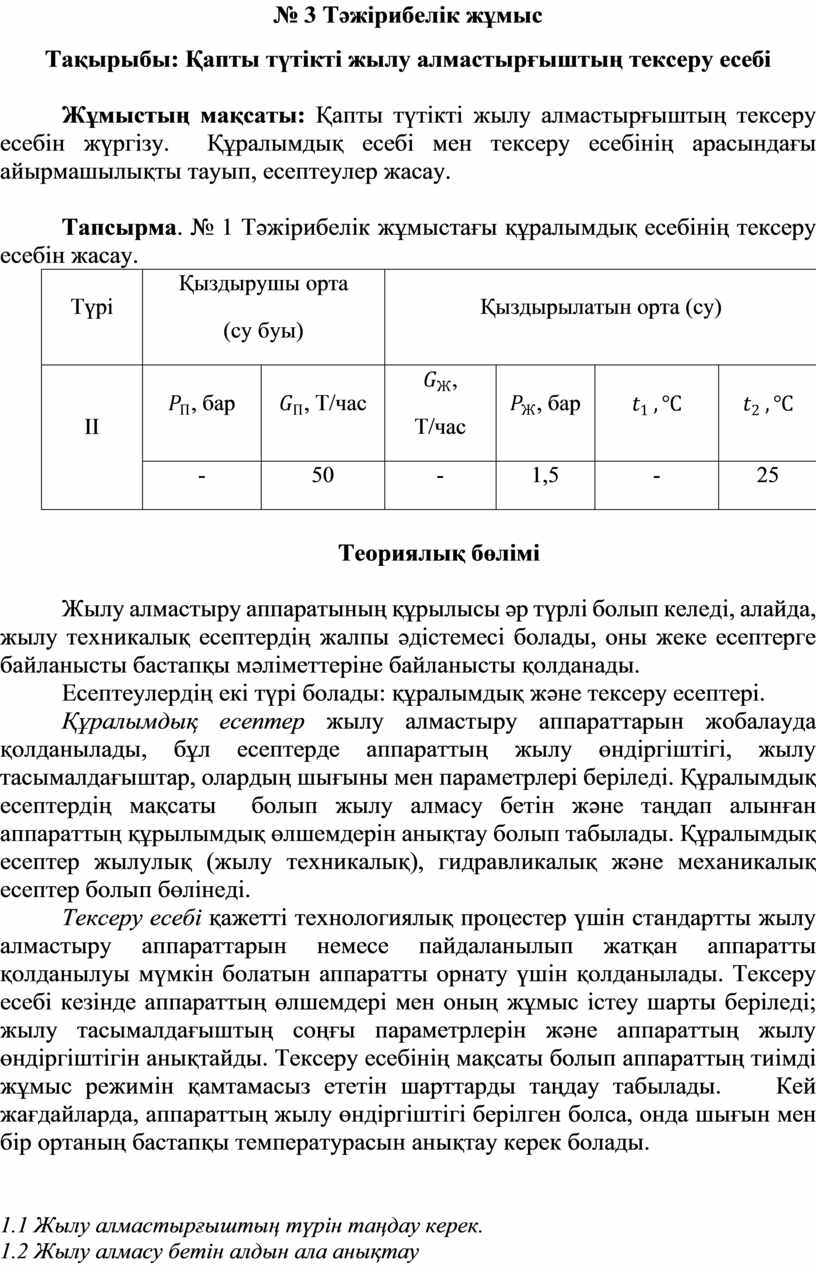

№ 3 Тәжірибелік жұмыс

Тақырыбы: Қапты түтікті жылу алмастырғыштың тексеру есебі

Жұмыстың мақсаты: Қапты түтікті жылу алмастырғыштың тексеру есебін жүргізу.  Құралымдық есебі мен тексеру есебінің арасындағы айырмашылықты тауып, есептеулер жасау.

Тапсырма. № 1 Тәжірибелік жұмыстағы құралымдық есебінің тексеру есебін жасау.

Теориялық бөлімі

Жылу алмастыру аппаратының құрылысы әр түрлі болып келеді, алайда, жылу техникалық есептердің жалпы әдістемесі болады, оны жеке есептерге байланысты бастапқы мәліметтеріне байланысты қолданады.

Есептеулердің екі түрі болады: құралымдық және тексеру есептері.

Құралымдық есептер жылу алмастыру аппараттарын жобалауда қолданылады, бұл есептерде аппараттың жылу өндіргіштігі, жылу тасымалдағыштар, олардың шығыны мен параметрлері беріледі. Құралымдық есептердің мақсаты  болып жылу алмасу бетін және таңдап алынған аппараттың құрылымдық өлшемдерін анықтау болып табылады. Құралымдық есептер жылулық (жылу техникалық), гидравликалық және механикалық есептер болып бөлінеді.

Тексеру есебі қажетті технологиялық процестер үшін стандартты жылу алмастыру аппараттарын немесе пайдаланылып жатқан аппаратты қолданылуы мүмкін болатын аппаратты орнату үшін қолданылады. Тексеру есебі кезінде аппараттың өлшемдері мен оның жұмыс істеу шарты беріледі; жылу тасымалдағыштың соңғы параметрлерін және аппараттың жылу өндіргіштігін анықтайды. Тексеру есебінің мақсаты болып аппараттың тиімді жұмыс режимін қамтамасыз ететін шарттарды таңдау табылады.    Кей жағдайларда, аппараттың жылу өндіргіштігі берілген болса, онда шығын мен бір ортаның бастапқы температурасын анықтау керек болады.

1.1 Жылу алмастырғыштың түрін таңдау керек.

1.2 Жылу алмасу бетін алдын ала анықтау

            Жылуалмастырғыш элементтерінің негізгі құрылымдық өлшемдерін анықтау үшін есептеуге жылу алмасу бетінің шамасын F шамалап анықтап алу қажет. Ол үшін жылу алмастырғышта берілетін жылу мөлшерін анықтайды

мұндағы,  - бу шығыны, – фазалық ауысым жылулығы (бу түзілуі).

Аппараттың жылу беретін бетінің ауданы төмендегідей анықталады:

мұндағы   - жылу беріліс коэффициенті, оның мәнін шамалап жобамен анықтайды,  .

 – жылу тасымалдағыштар арасындағы температуралардың орташа айырмасы:

мұндағы  –ең үлкен, ал  – жылу тасымалдағыштар арасындағы температуралардың ең кіші айырмасы, - қыздырылушы будың қанығу температурасы, оны 1 қосымшаның кестесінен қыздырылушы будың қысымы бойынша анықтайды .

Жылу алмасу құбырларын таңдау

Содан соң алдын ала құбырдың өлшемдерін анықтайды: сыртқы диаметрі

, ішкі диаметрі , құбырдың ұзындығы L.

            Мысалы, бұл есепте толық тартылған тігіссіз маркасы 08Х18Н10Т болатын болаттан – коррозияға берік, ыстыққа төзімді болаттан жасалатын құбырды алуға болады.

                 L4м;

1.1  Жылу алмастырғыштағы жүріс санын, құбырдың саны ен ұзындығын анықтау

Құбырдағы жылу тасымалдағыштың ұсынылатын жылдамдығы

;

Сұйықтың массалық шығыны:

 – құбыр диаметрі.

Құбыр саны:

, дана

Жүріс саны:  Z=/ .

1.2   Құбырлы торда құбырлардың орналасуы

            Диаметрі  болатын құбырлар үшін, құбыр қадамын t мынадай етіп анықтауға болады  мм.

            Құбырды бекіту кезінде құбырлы тор деформацияға ұшырамас үшін құбырлар арасындағы қадам мынаған тең болуы керек:

            развальцовкада   мм,

припайкада  мм,

пісіруде  мм,

1.3  Жылу алмастырғыш корпусының диаметрі

Жылуалмастырғыш корпусының ішкі диаметрі:

Бақылау сұрақтары:

1. Жылу алмасу беті деген не?

2. Жылу алмастырғыштардың түрлері

3. Есептеулердің түрлері қандай?

4. Құралымдық есебі мен тексеру есебінің арасындағы айырмашылық?

5. Құралымдық есептің тізбегі қандай?

6. Тексеру есебінің мағынасы қандай?

7. Қапты түтікті жылу алмастыру аппараты

8. Секциялық жылу алмастыру аппараты.

9. Спиральды жылу алмастыру аппараты

10. Осы жоғарыда аталған үш жылу алмастыру аппаратының айырмашылығы
