РИСУНКИ В ТЕКСТОВОМ ДОКУМЕНТЕ

РИСУНКИ В ТЕКСТОВОМ ДОКУМЕНТЕ

Цель занятия. Изучение информационной технологии работы с рисунками в текстовом редакторе MS Word.
Инструментарий. ПЭВМ IBM PC, программа MS Word.

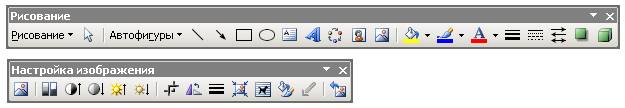

Домашнее задание. Зарисовать панели инструментов "Рисование" и "Настройка изображения", изучить назначение кнопок панели.

ЗАДАНИЯ

Цель работы: Изучение технологии добавления рисунка в текстовый документ; изменение размеров и перемещение рисунка; изменение вида обтекания рисунка текстом.

Задание 1. Задание параметров страницы и шрифта.
Порядок работы.

1. Установите размеры полей страницы (Файл/ Параметры страницы):
верхнее и нижнее поля -2 см., левое и правое поля -3 см.

2. Установите шрифт Times New Roman и размер шрифта 13 пт. (Формат/ Шрифт), задайте выравнивание текста по ширине страницы (Формат/ Абзац).

3. Нажмите кнопку «Непечатаемые символы» стандартной панели инструментов.

Задание 2. Подготовка условного текста.
Порядок работы.

1. Подготовьте условный текст, в котором будет хорошо видны различные варианты обтекания рисунка.
Для создания условного текста наберите буквой «ж» через пробел одну строчку и скопируйте ее шесть (6) раз таким образом, чтобы непечатаемый знак был только в конце седьмой строки, т.е. в конце абзаца (удалите ненужные непечатаемые символы Enter).

2. Скопируйте полученный абзац восемь (8) раз, установите интервал между абзацами через Enter и пронумеруйте абзацы.

Задание 3. Расположение рисунков в условном тексте и задание различных вариантов обтекания.
Порядок работы.

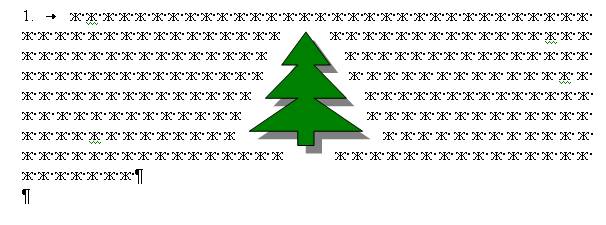

1. Вставьте в первый абзац условного текста рисунок «Дерево» по образцу (Вставка/ Рисунок/ Картинки), для этого выберите или осуществите поиск клипа по названию. Если такого рисунка в вашей коллекции рисунков нет, то используйте рисунок «Звезда», «Кристалл» или любой другой рисунок с выраженным контуром.



2. В первом абзаце произведите следующие изменения рисунка:
- измените размеры рисунка: высота - 3 см., ширина - 3 см.
Для этого мышью выделите рисунок, в меню Формат выберите команду, Формат Объекта (Рисунка, Автофигуры), а затем — вкладку Размер (рис.1), снимите галочки с позиций «Сохранить пропорции» и «Относительно исходного размера» и установите необходимые размеры.

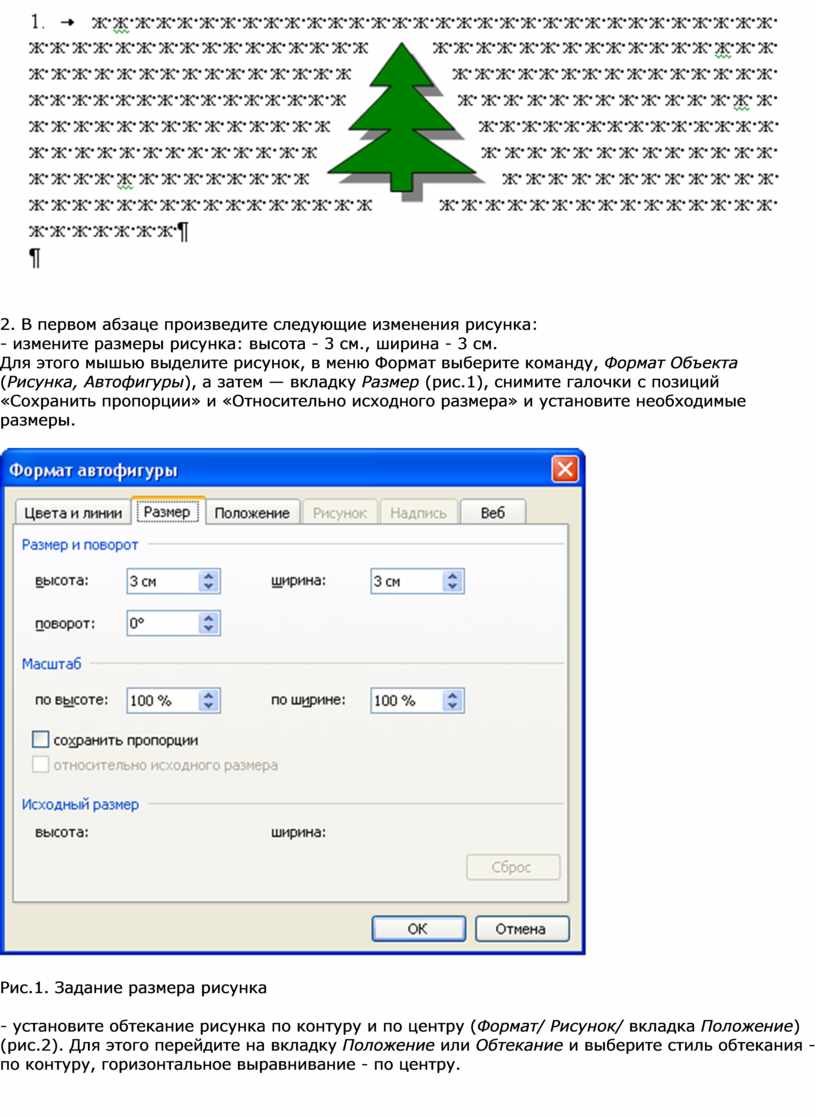

Рис.1. Задание размера рисунка

- установите обтекание рисунка по контуру и по центру (Формат/ Рисунок/ вкладка Положение) (рис.2). Для этого перейдите на вкладку Положение или Обтекание и выберите стиль обтекания - по контуру, горизонтальное выравнивание - по центру.

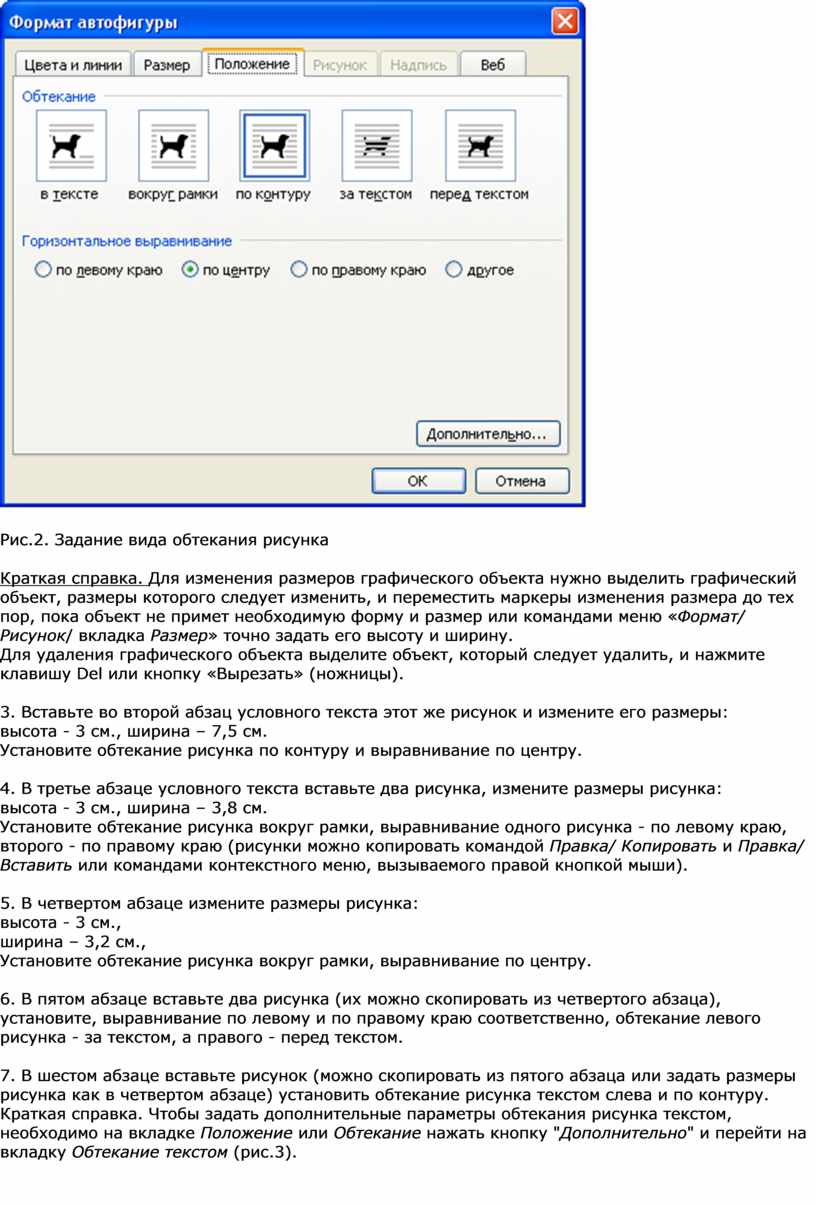

Рис.2. Задание вида обтекания рисунка

Краткая справка. Для изменения размеров графического объекта нужно выделить графический объект, размеры которого следует изменить, и переместить маркеры изменения размера до тех пор, пока объект не примет необходимую форму и размер или командами меню «Формат/ Рисунок/ вкладка Размер» точно задать его высоту и ширину.
Для удаления графического объекта выделите объект, который следует удалить, и нажмите клавишу Del или кнопку «Вырезать» (ножницы).

3. Вставьте во второй абзац условного текста этот же рисунок и измените его размеры:
высота - 3 см., ширина – 7,5 см.
Установите обтекание рисунка по контуру и выравнивание по центру.

4. В третье абзаце условного текста вставьте два рисунка, измените размеры рисунка:
высота - 3 см., ширина – 3,8 см.
Установите обтекание рисунка вокруг рамки, выравнивание одного рисунка - по левому краю, второго - по правому краю (рисунки можно копировать командой Правка/ Копировать и Правка/ Вставить или командами контекстного меню, вызываемого правой кнопкой мыши).

5. В четвертом абзаце измените размеры рисунка:
высота - 3 см.,
ширина – 3,2 см.,
Установите обтекание рисунка вокруг рамки, выравнивание по центру.

6. В пятом абзаце вставьте два рисунка (их можно скопировать из четвертого абзаца), установите, выравнивание по левому и по правому краю соответственно, обтекание левого рисунка - за текстом, а правого - перед текстом.

7. В шестом абзаце вставьте рисунок (можно скопировать из пятого абзаца или задать размеры рисунка как в четвертом абзаце) установить обтекание рисунка текстом слева и по контуру.
Краткая справка. Чтобы задать дополнительные параметры обтекания рисунка текстом, необходимо на вкладке Положение или Обтекание нажать кнопку "Дополнительно" и перейти на вкладку Обтекание текстом (рис.3).



Рис.3. Дополнительные операции обтекания текстом рисунка

8. В седьмом абзаце скопировать тот же рисунок и выбрать нужный стиль обтекания текстом (работа по образцу) (рис.4).

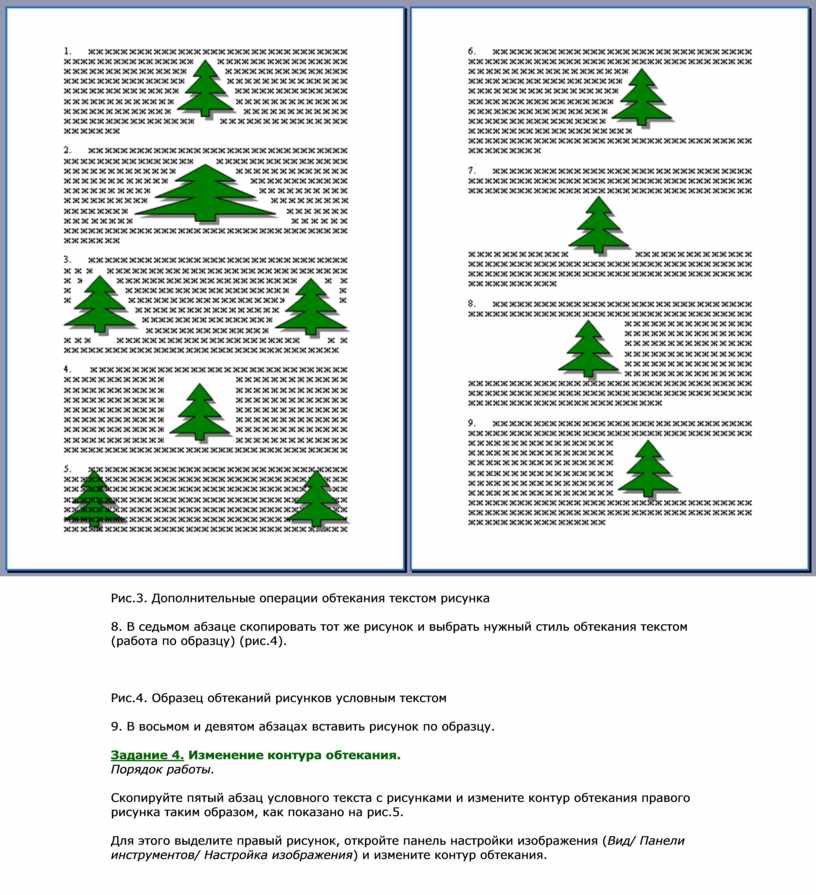

Рис.4. Образец обтеканий рисунков условным текстом

9. В восьмом и девятом абзацах вставить рисунок по образцу.

Задание 4. Изменение контура обтекания.
Порядок работы.

Скопируйте пятый абзац условного текста с рисунками и измените контур обтекания правого рисунка таким образом, как показано на рис.5.

Для этого выделите правый рисунок, откройте панель настройки изображения (Вид/ Панели инструментов/ Настройка изображения) и измените контур обтекания.

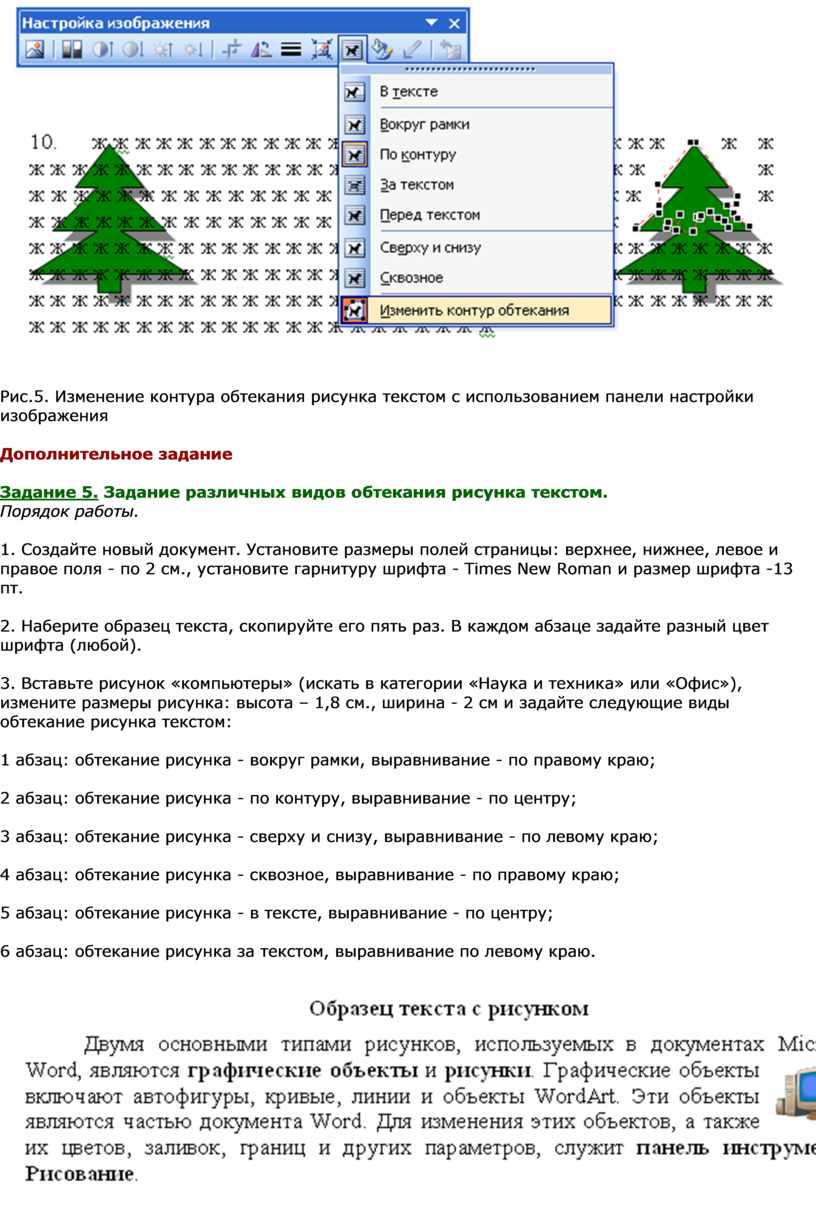

Рис.5. Изменение контура обтекания рисунка текстом с использованием панели настройки изображения

Дополнительное задание

Задание 5. Задание различных видов обтекания рисунка текстом.
Порядок работы.

1. Создайте новый документ. Установите размеры полей страницы: верхнее, нижнее, левое и правое поля - по 2 см., установите гарнитуру шрифта - Times New Roman и размер шрифта -13 пт.

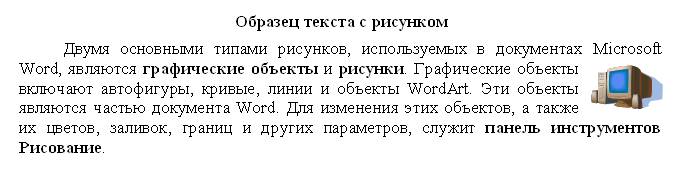

2. Наберите образец текста, скопируйте его пять раз. В каждом абзаце задайте разный цвет шрифта (любой).

3. Вставьте рисунок «компьютеры» (искать в категории «Наука и техника» или «Офис»), измените размеры рисунка: высота – 1,8 см., ширина - 2 см и задайте следующие виды обтекание рисунка текстом:

1 абзац: обтекание рисунка - вокруг рамки, выравнивание - по правому краю;

2 абзац: обтекание рисунка - по контуру, выравнивание - по центру;

3 абзац: обтекание рисунка - сверху и снизу, выравнивание - по левому краю;

4 абзац: обтекание рисунка - сквозное, выравнивание - по правому краю;

5 абзац: обтекание рисунка - в тексте, выравнивание - по центру;

6 абзац: обтекание рисунка за текстом, выравнивание по левому краю.
