Виды соединения деталей
Сборочный чертеж.
Виды соединения деталей
Соединения деталей разделяются на разъемные и неразъемные.
В технике применяют следующие соединения:
болтовое
шпилечное
шпоночное
штифтовое
заклепочное
винтовое
сварное
Изображение и обозначение резьбы
Многие детали имеют резьбу, которая служит для их соединения. Резьба на чертеже условна.
М50 *1,5 (Резьба метрическая, наружный D 50 мм, шаг 1,5 мм)

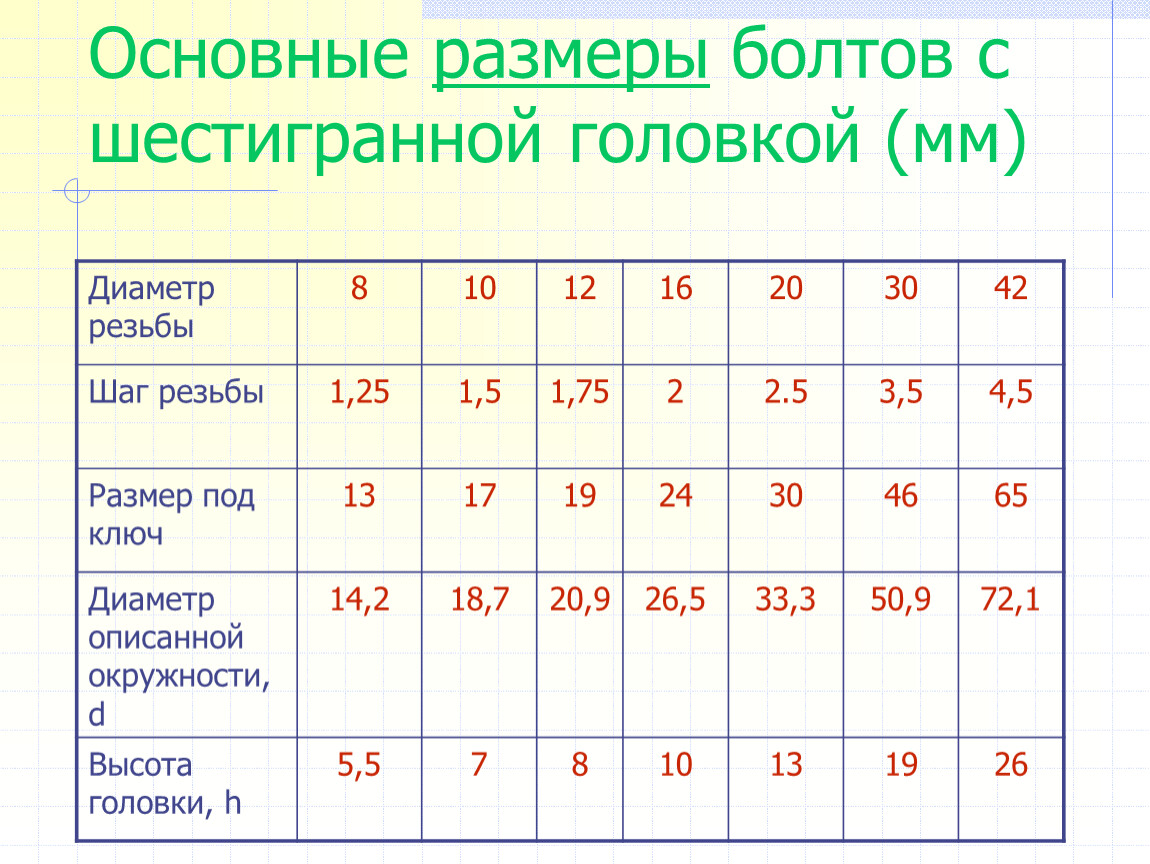

Основные размеры болтов с шестигранной головкой (мм)
Диаметр резьбы | 8 | 10 | 12 | 16 | 20 | 30 | 42 |
Шаг резьбы | 1,25 | 1,5 | 1,75 | 2 | 2.5 | 3,5 | 4,5 |
Размер под ключ | 13 | 17 | 19 | 24 | 30 | 46 | 65 |
Диаметр описанной окружности, d | 14,2 | 18,7 | 20,9 | 26,5 | 33,3 | 50,9 | 72,1 |
Высота головки, h | 5,5 | 7 | 8 | 10 | 13 | 19 | 26 |

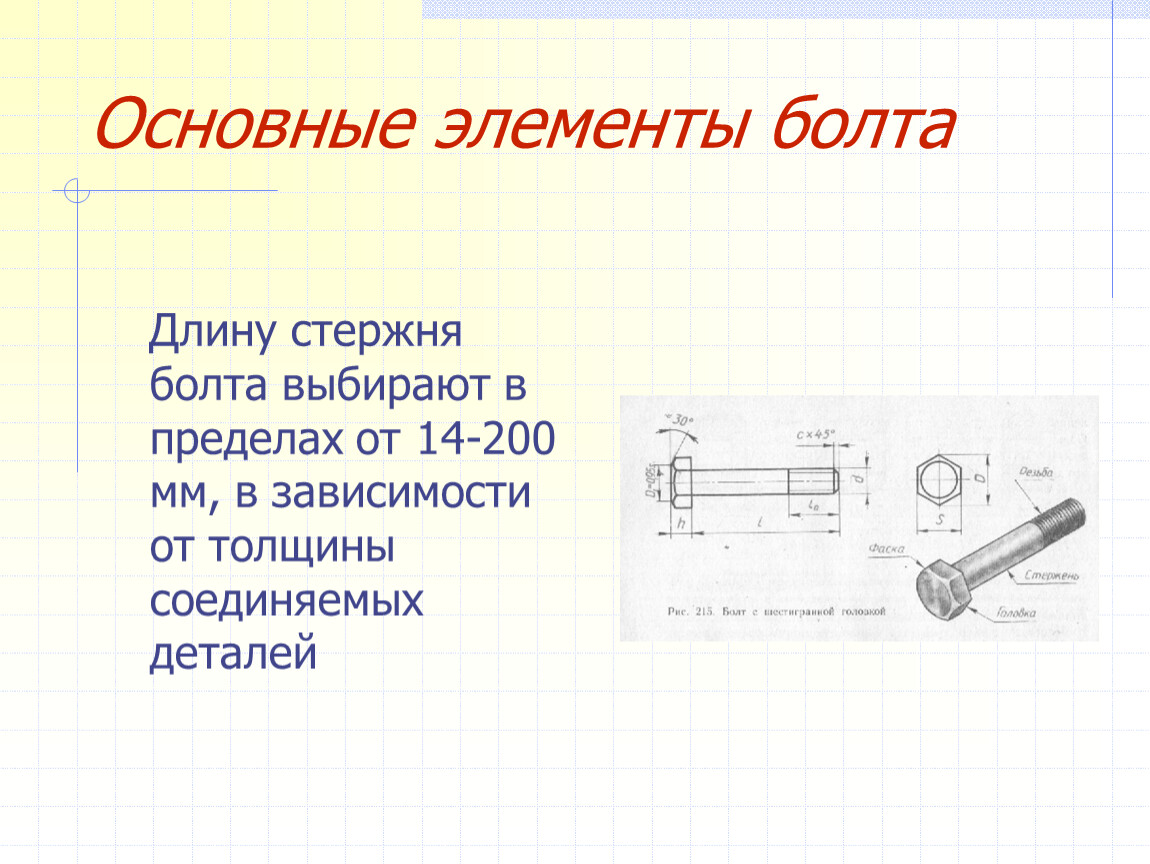

Основные элементы болта
Длину стержня болта выбирают в пределах от 14-200 мм, в зависимости от толщины соединяемых деталей
Чертежи болтовых соединений
болты;
винты;
шпильки;
гайки;
шайбы
В резьбовых соединениях большую
роль играют детали:
Они имеют стандартную форму, размер и условное обозначение.

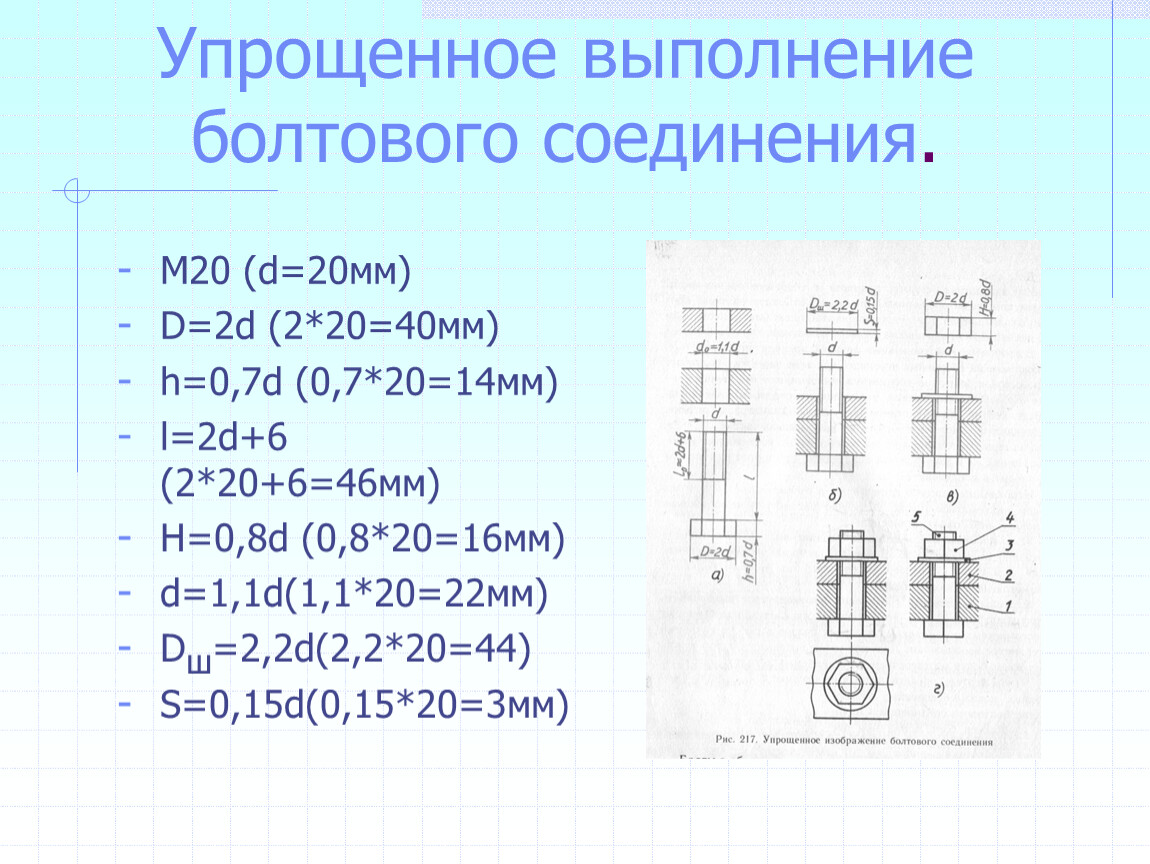

Упрощенное выполнение болтового соединения.
М20 (d=20мм)
D=2d (2*20=40мм)
h=0,7d (0,7*20=14мм)
l=2d+6 (2*20+6=46мм)
Н=0,8d (0,8*20=16мм)
d=1,1d(1,1*20=22мм)
Dш=2,2d(2,2*20=44)
S=0,15d(0,15*20=3мм)

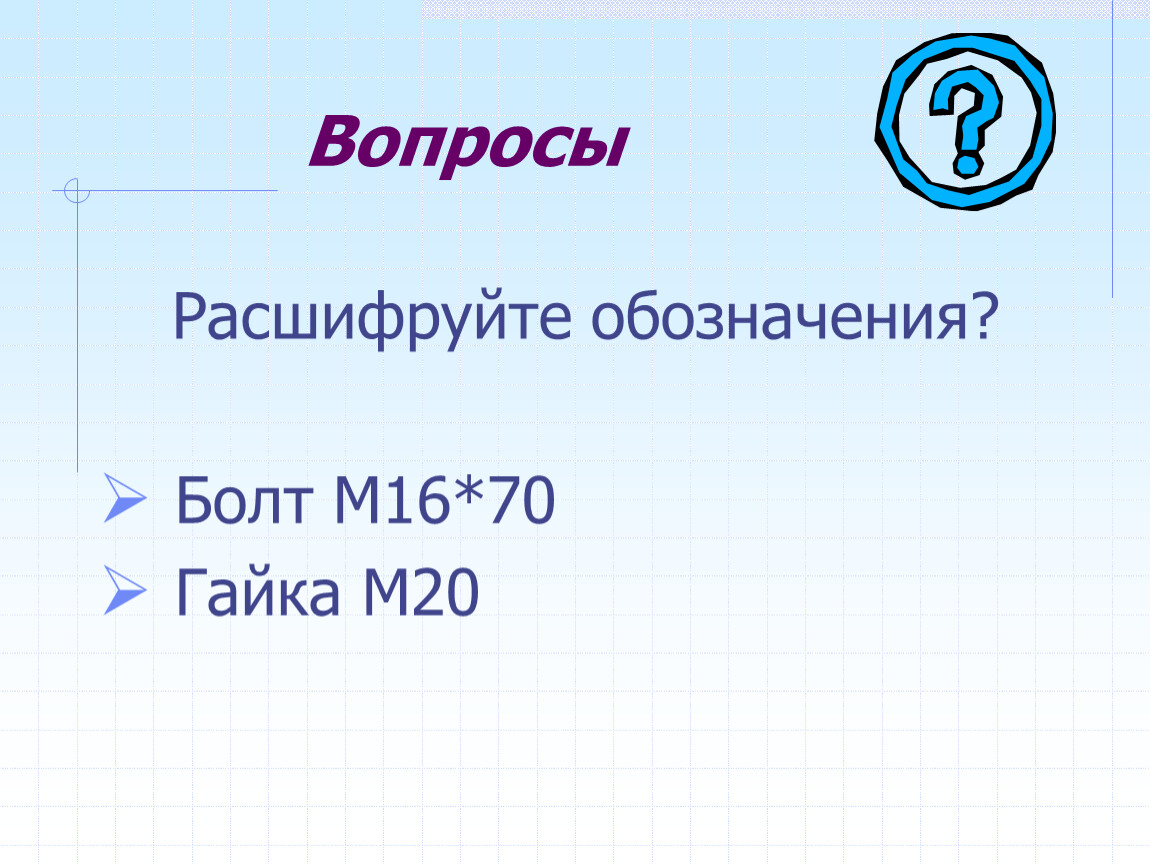

Вопросы
Расшифруйте обозначения?
Болт М16*70
Гайка М20
В зависимости от какой величины определяют относительные размеры болтового соединения?
Шпилечные соединения
Шпилька представляет собой стержень , имеющий резьбу на обоих концах. Одним концом шпилька на всю длину резьбы ввинчивается в глухое несквозное отверстие с резьбой. На другой конец навинчивают гайку.
Упрощенное изображение шпилечного соединения

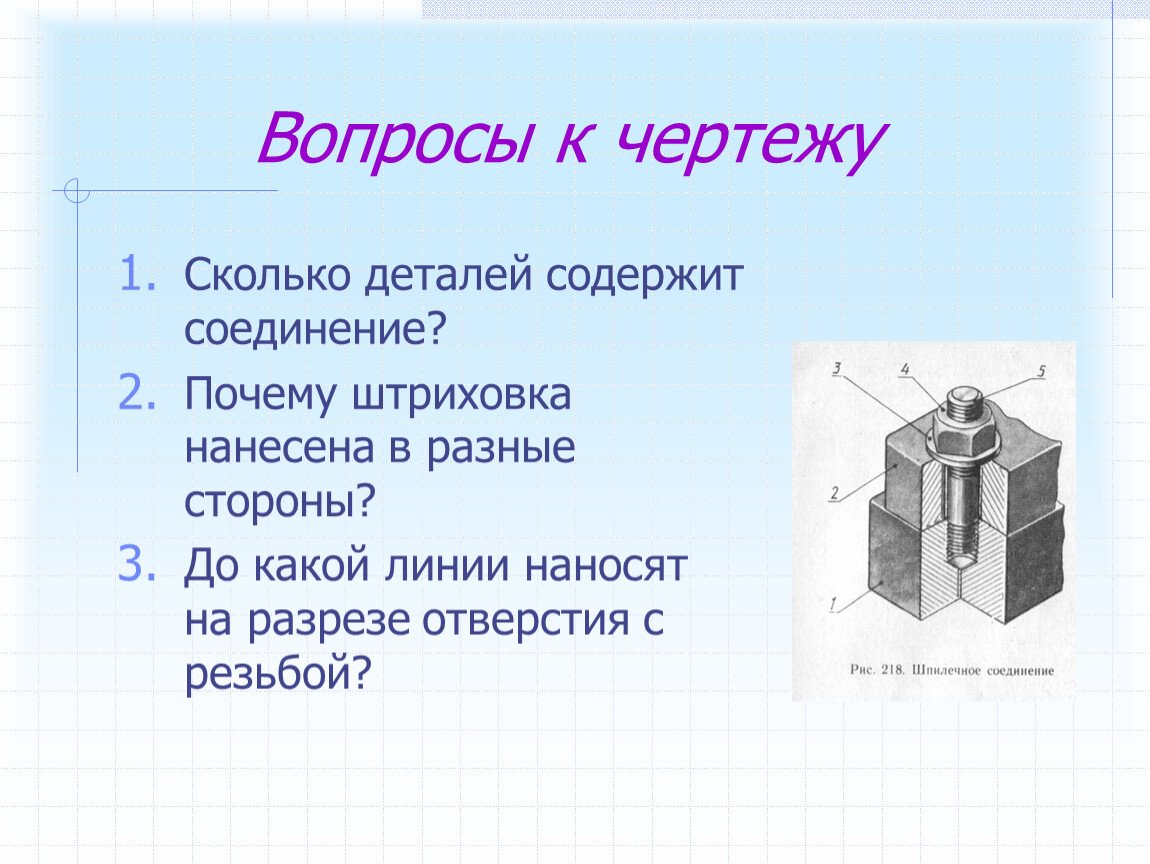

Вопросы к чертежу
Сколько деталей содержит соединение?
Почему штриховка нанесена в разные стороны?
До какой линии наносят на разрезе отверстия с резьбой?
Общие сведения о сборочном чертеже
На сборочном чертеже изделие изображают в собранном виде со всеми входящими в него деталями.
Сборочные чертежи виды, разрезы, сечения. Виды располагают в проекционной связи. Разрезы и сечения помогают выявить устройство изделия.
