Штриховка областей путем указания точки внутри области

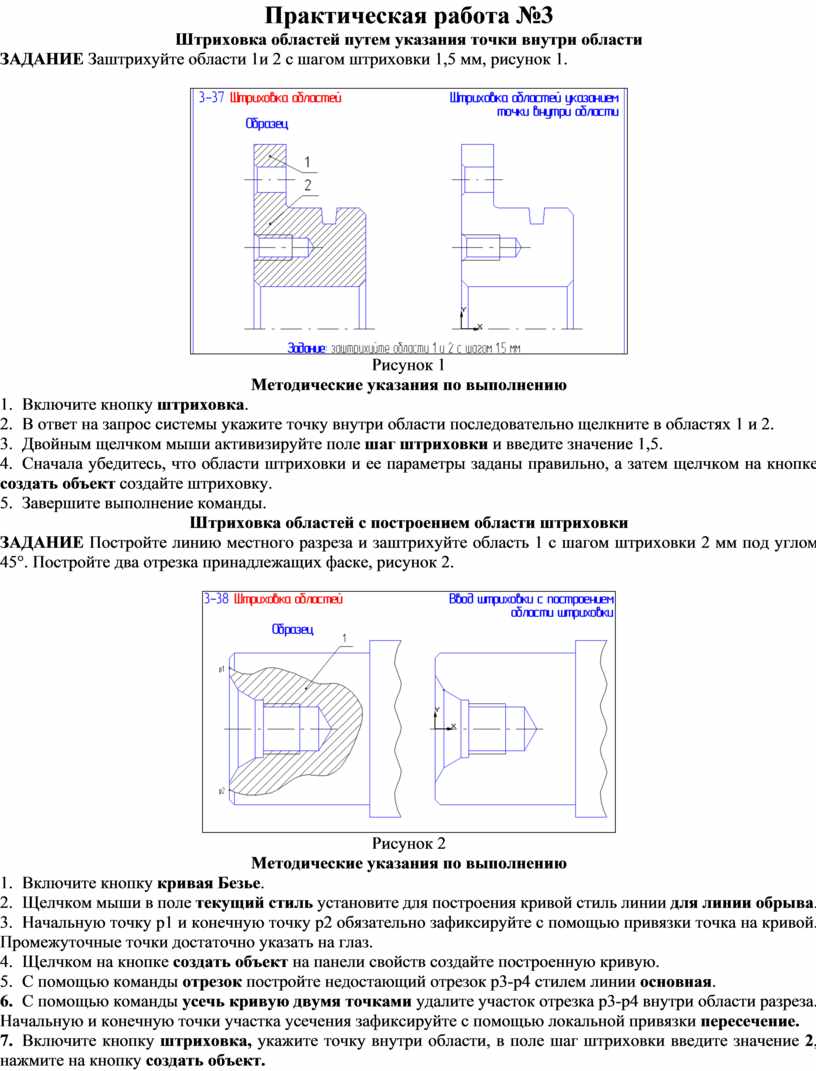

Практическая работа №3

Штриховка областей путем указания точки внутри области

ЗАДАНИЕ Заштрихуйте области 1и 2 с шагом штриховки 1,5 мм, рисунок 1.

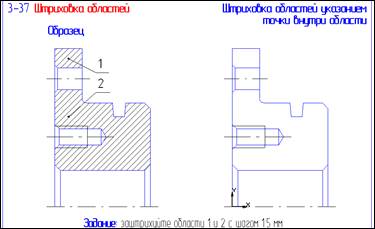

Рисунок 1

Методические указания по выполнению

1.    Включите кнопку штриховка.

2.    В ответ на запрос системы укажите точку внутри области последовательно щелкните в областях 1 и 2.

3.    Двойным щелчком мыши активизируйте поле шаг штриховки и введите значение 1,5.

4.    Сначала убедитесь, что области штриховки и ее параметры заданы правильно, а затем щелчком на кнопке создать объект создайте штриховку.

5.    Завершите выполнение команды.

Штриховка областей с построением области штриховки

ЗАДАНИЕ Постройте линию местного разреза и заштрихуйте область 1 с шагом штриховки 2 мм под углом 45°. Постройте два отрезка принадлежащих фаске, рисунок 2.

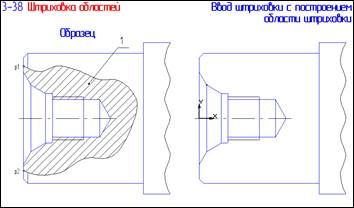

Рисунок 2

Методические указания по выполнению

1.    Включите кнопку кривая Безье.

2.    Щелчком мыши в поле текущий стиль установите для построения кривой стиль линии для линии обрыва.

3.    Начальную точку р1 и конечную точку р2 обязательно зафиксируйте с помощью привязки точка на кривой. Промежуточные точки достаточно указать на глаз.

4.    Щелчком на кнопке создать объект на панели свойств создайте построенную кривую.

5.    С помощью команды отрезок постройте недостающий отрезок р3-р4 стилем линии основная.

6.    С помощью команды усечь кривую двумя точками удалите участок отрезка р3-р4 внутри области разреза. Начальную и конечную точки участка усечения зафиксируйте с помощью локальной привязки пересечение.

7.    Включите кнопку штриховка, укажите точку внутри области, в поле шаг штриховки введите значение 2, нажмите на кнопку создать объект.
