Сила Ампера в параллельных проводниках и применение МП.ppt
1
В том же году французский физик Ампер открыл механическое взаимо-действие токов и установил закон этого взаимодействия.

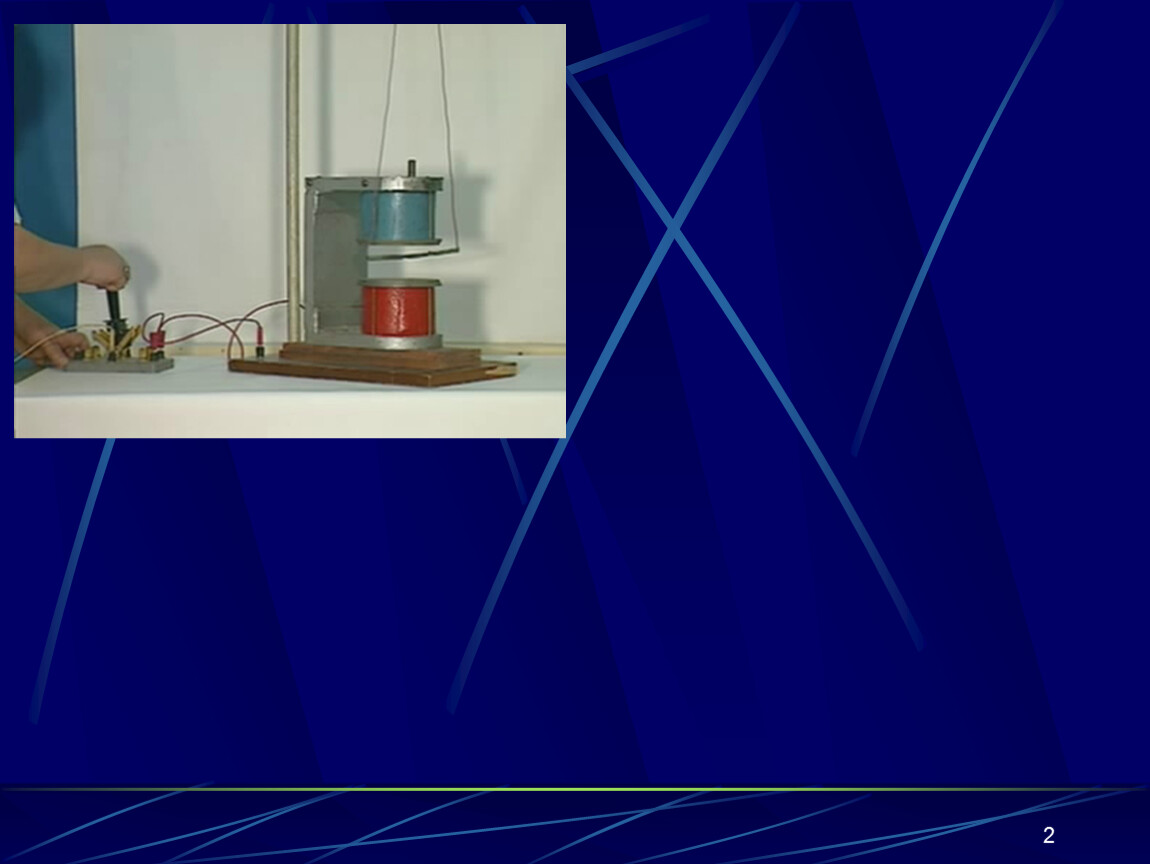

2

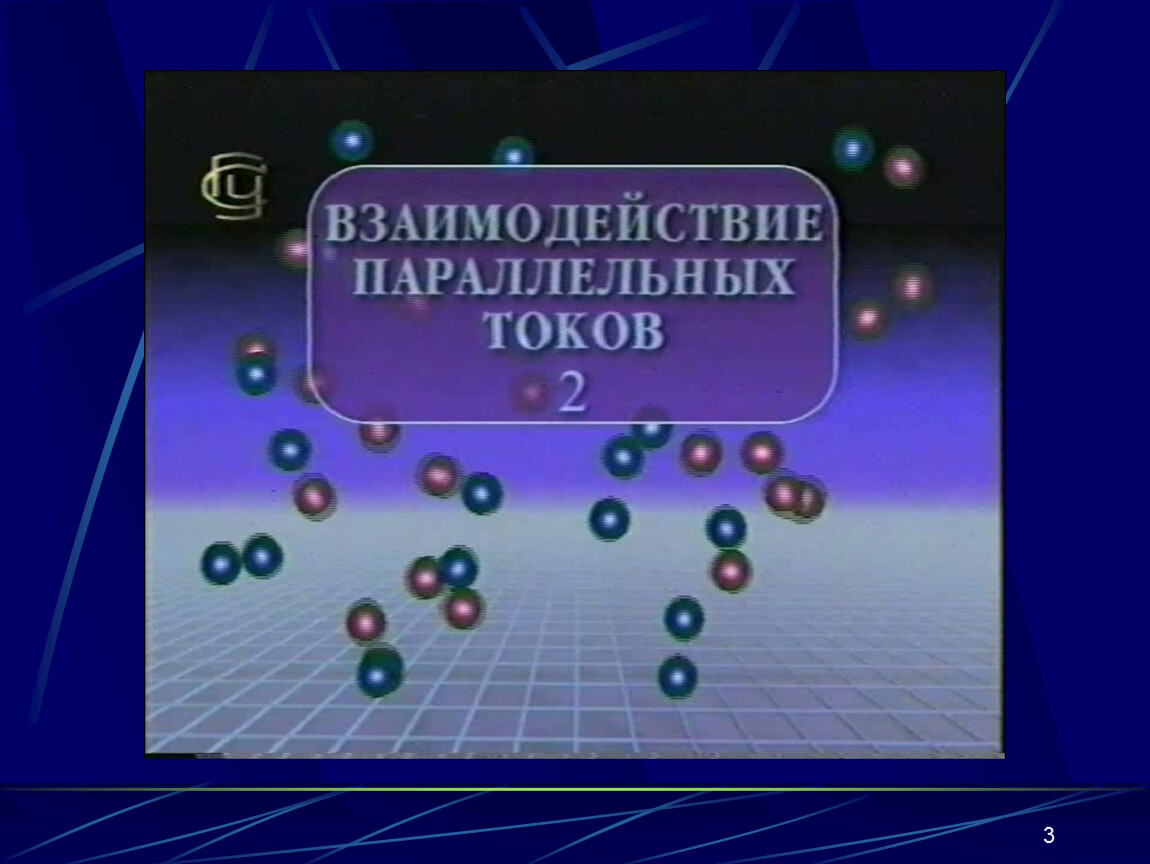

3
4

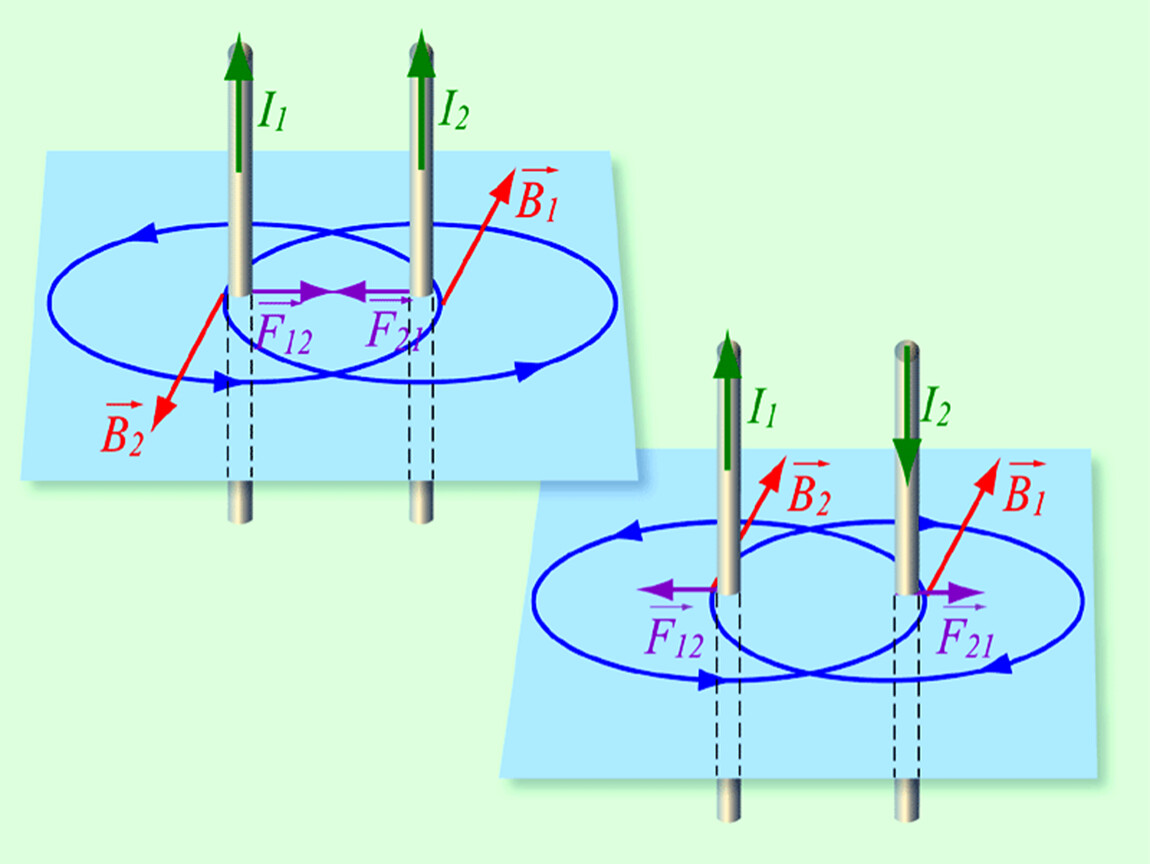

Для двух параллельных бесконечно длинных проводников Ампер установил:
где k – коэффициент пропорциональности.
5
Если I1 = I2 = 1 А и l = r = 1 м, то величина силы взаимодействия будет равна
Ампер – сила неизменяющегося тока, при которой два параллельных бесконечных прямолинейных проводника ничтожно малой площади кругового поперечного сечения, расположенные в вакууме на расстоянии 1 м один от другого, взаимодействуют на каждом участке проводника длиной 1 м с силой, равной 2·10-7 Н.
6
всякий движущийся электрический заряд создает в окружающем про-странстве магнитное поле, способное действовать на другие движущиеся заряды.
Явление взаимодействия токов Ампер назвал электродинамическим взаимодействием.
7
Применение электромагнитов
Железнодорожный семафор с электромагнитным подъемным механизмом
Электромагнитный тральщик
mine.avi
8

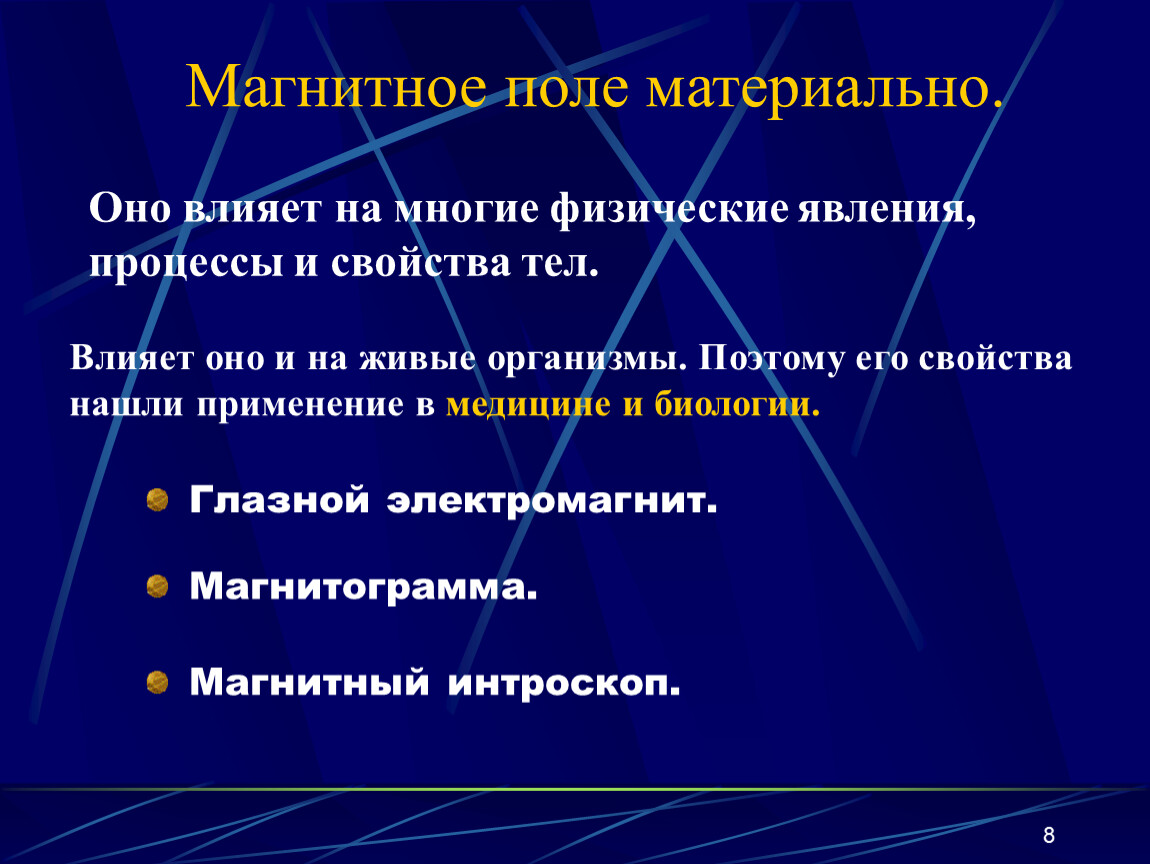

Магнитное поле материально.
Оно влияет на многие физические явления, процессы и свойства тел.
Влияет оно и на живые организмы. Поэтому его свойства нашли применение в медицине и биологии.
Глазной электромагнит.
Магнитограмма.
Магнитный интроскоп.
9

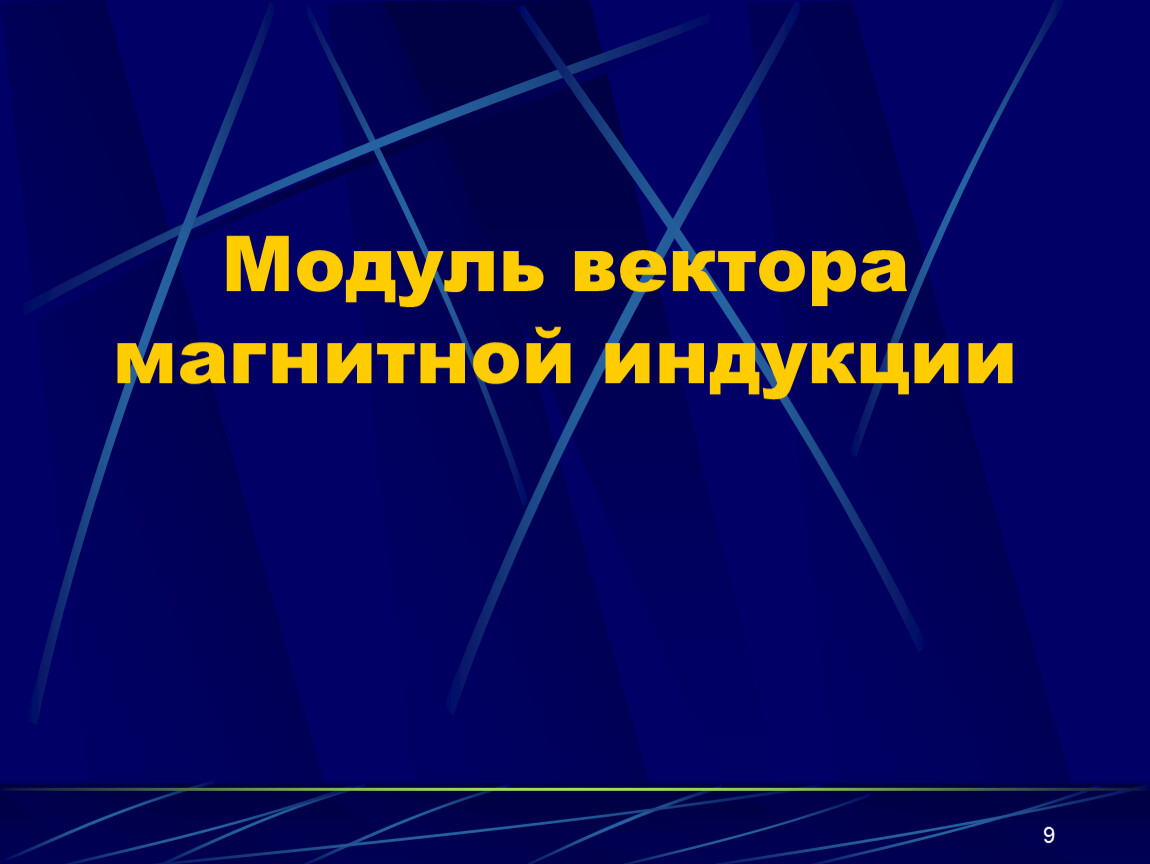

Модуль вектора магнитной индукции
10
Рассмотрим маленький контур (рамку) с током.
11
Магнитная индукция — это векторная физическая величина, модуль которой численно равен максимальной силе, действующей со стороны магнитного поля на единичный элемент тока. Единичный элемент тока — это проводник длиной 1 м и силой тока в нем 1 А.
Единицей измерения магнитной индукции в СИ является тесла. 1 Тл = 1 Н/(А ּ м).
12
F = В I Δ l sin α
- закон Ампера
Модуль силы Ампера равен произведению модуля вектора магнитной индукции на силу тока, длину участка проводника и на синус угла между направлением вектора магнитной индукции и направлением тока на данном участке проводника.
Направление силы Ампера определяют по правилу левой руки.
Если левую руку расположить так, чтобы перпендикулярная составляющая вектора магнитной индукции входила в ладонь, а четыре вытянутых пальца показывали направление тока, то отогнутый на 90° большой палец покажет направление силы Ампера.
lev_ruk.avi

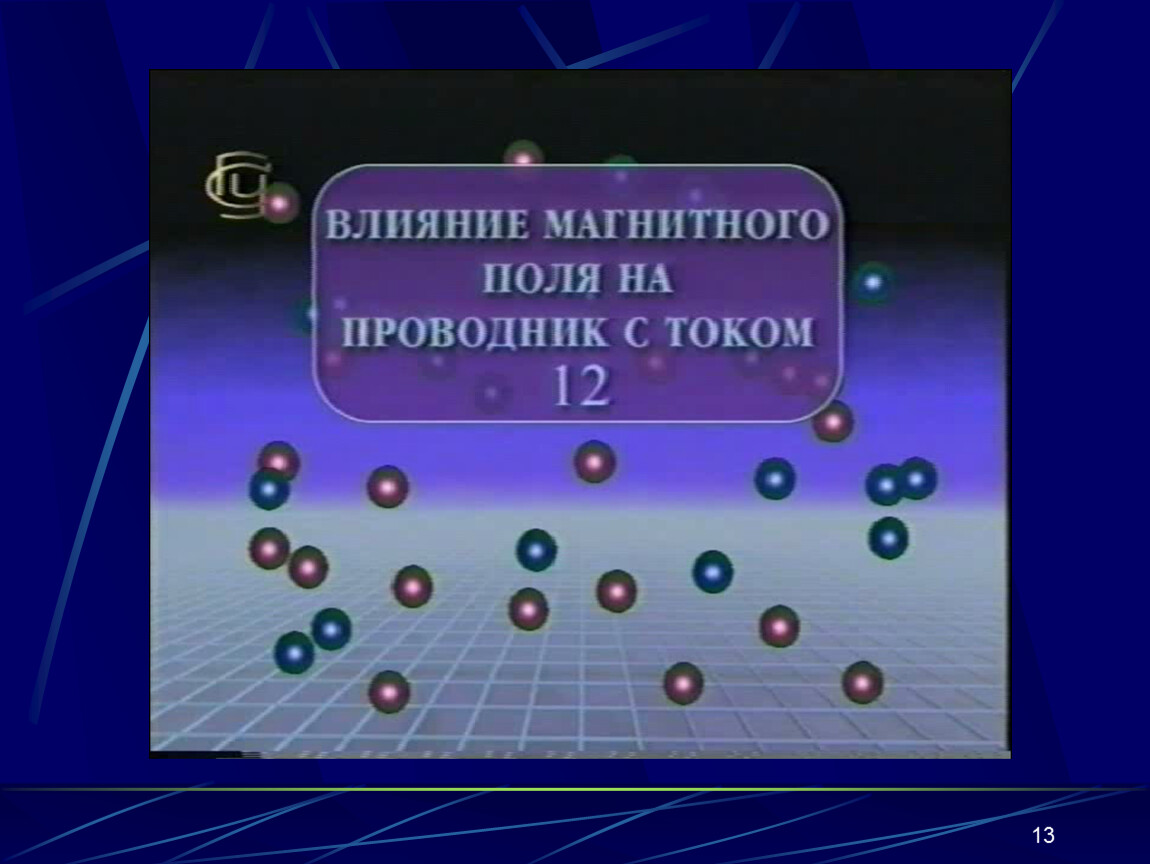

13
14
15
Задание
Пользуясь правилом левой руки, определите направления силы Ампера в следующих случаях:
16
Решение
