Создание наружной и внутренней метрической резьбы на валу и втулке

Практическая работа №6

Задание: Создать наружною и внутреннюю метрическую резьбу М42×2 на валу и втулке.

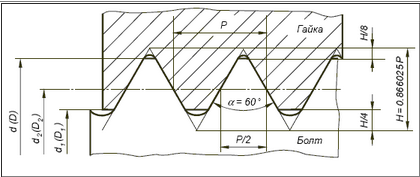

Профилем этой резьбы является равносторонний треугольник с углом 60º при вершине. Высота треугольника рассчитывается по формуле

Н=0,86×р,

где р- шаг резьбы.

Н=0,86×2=1,72 мм

Создание вала

1 Создаем эскиз треугольника во фрагменте. Копируем его в буфер обмена: выделяем мышкой→Редактор→Копировать.

2 Создаем Деталь, вал диаметром 42 мм, изометрия XYZ, плоскость XY. Выдавливаем его на 60 мм.

3 Делаем на валу фаску 2×45º

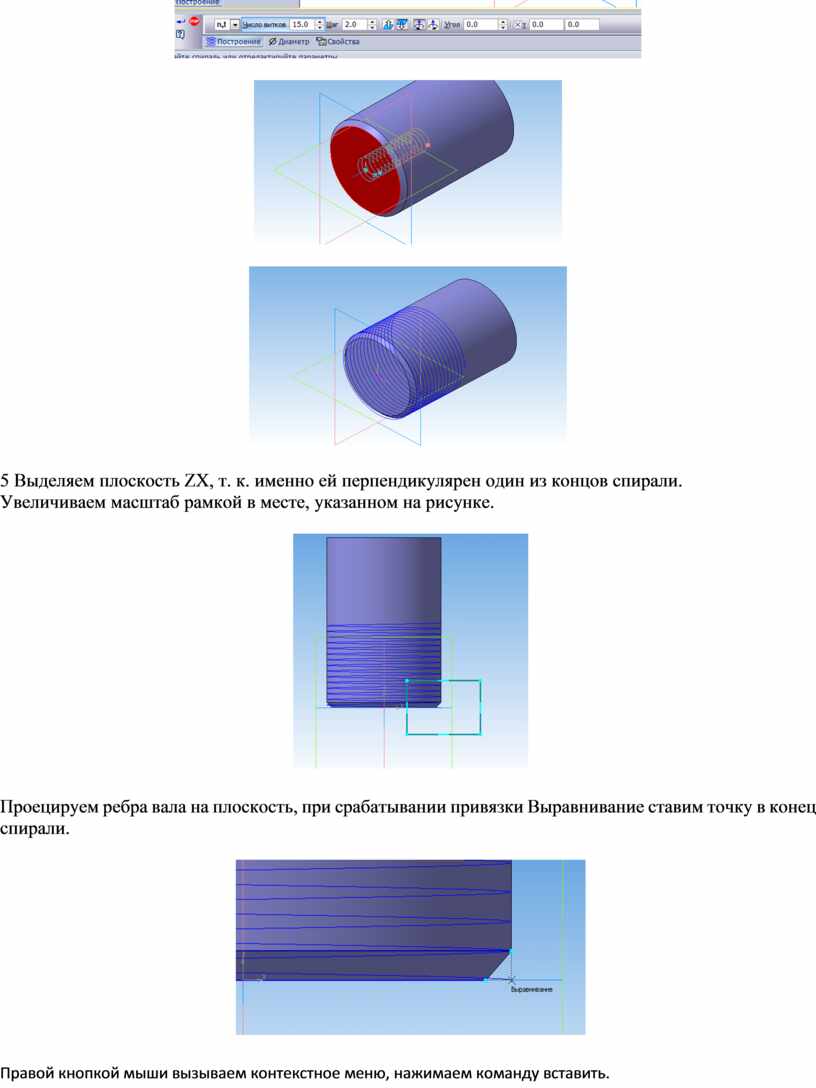

4 Выделяем торец вала, нажимаем на компактной панели кнопку Пространственные кривые . Выбираем инструмент Спираль цилиндрическая.

Указываем ее параметры: количество витков – 15, шаг -2, направление обратное, диаметр – 42.

5 Выделяем плоскость ZX, т. к. именно ей перпендикулярен один из концов спирали.

Увеличиваем масштаб рамкой в месте, указанном на рисунке.

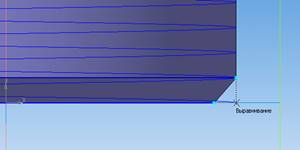

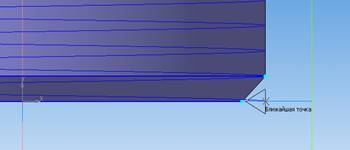

Проецируем ребра вала на плоскость, при срабатывании привязки Выравнивание ставим точку в конец спирали.

Правой кнопкой мыши вызываем контекстное меню, нажимаем команду вставить.

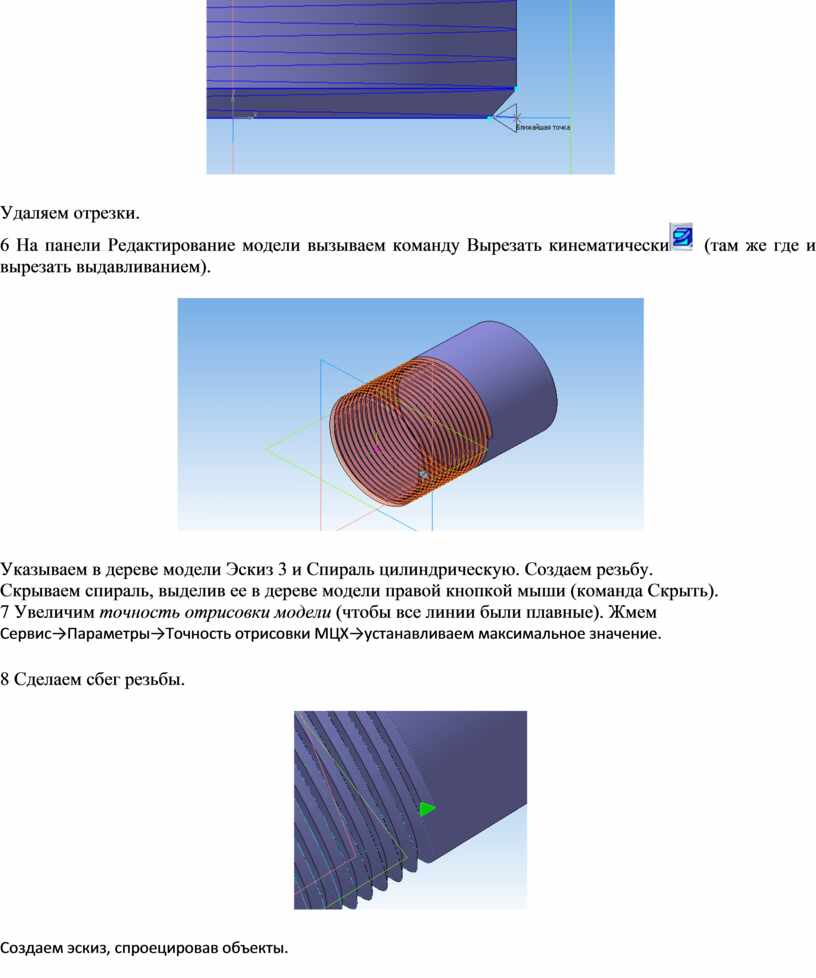

Удаляем отрезки.

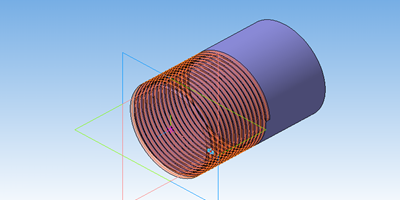

6 На панели Редактирование модели вызываем команду Вырезать кинематически  (там же где и вырезать выдавливанием).

Указываем в дереве модели Эскиз 3 и Спираль цилиндрическую. Создаем резьбу.

Скрываем спираль, выделив ее в дереве модели правой кнопкой мыши (команда Скрыть).

7 Увеличим точность отрисовки модели (чтобы все линии были плавные). Жмем

Сервис→Параметры→Точность отрисовки МЦХ→устанавливаем максимальное значение.

8 Сделаем сбег резьбы.

Создаем эскиз, спроецировав объекты.

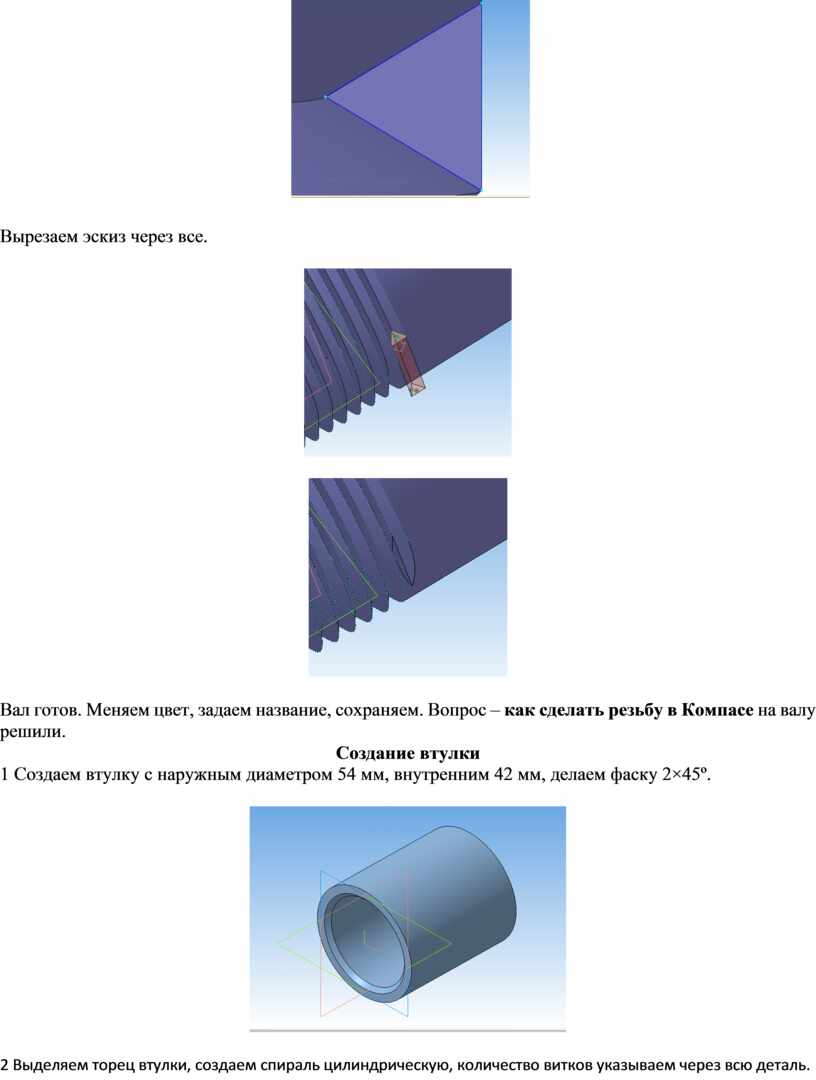

Вырезаем эскиз через все.

Вал готов. Меняем цвет, задаем название, сохраняем. Вопрос – как сделать резьбу в Компасе на валу решили.

Создание втулки

1 Создаем втулку с наружным диаметром 54 мм, внутренним 42 мм, делаем фаску 2×45º.

2 Выделяем торец втулки, создаем спираль цилиндрическую, количество витков указываем через всю деталь.

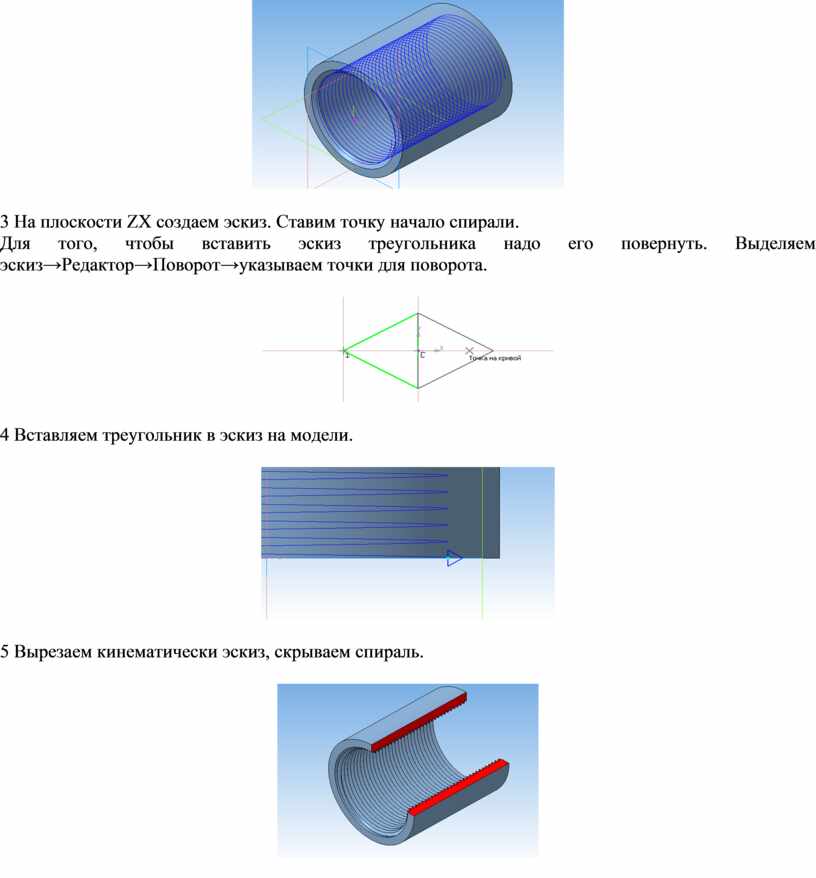

3 На плоскости ZX создаем эскиз. Ставим точку начало спирали.

Для того, чтобы вставить эскиз треугольника надо его повернуть. Выделяем эскиз→Редактор→Поворот→указываем точки для поворота.

4 Вставляем треугольник в эскиз на модели.

5 Вырезаем кинематически эскиз, скрываем спираль.
