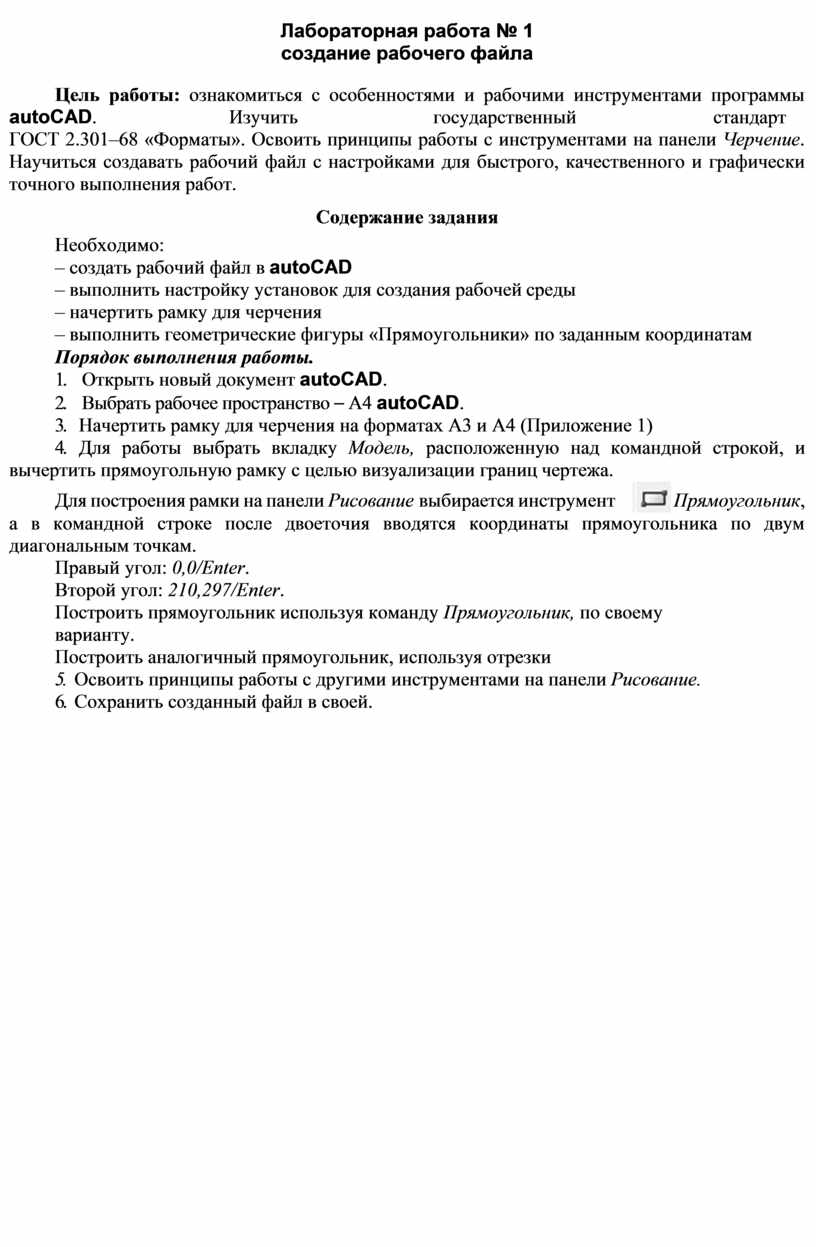

Создание рабочего файла

Лабораторная работа № 1

создание рабочего файла

Цель работы: ознакомиться с особенностями и рабочими инструментами программы autoCAD.                           Изучить                            государственный                            стандарт ГОСТ 2.301–68 «Форматы». Освоить принципы работы с инструментами на панели Черчение. Научиться создавать рабочий файл с настройками для быстрого, качественного и графически точного выполнения работ.

Содержание задания

Необходимо:

–  создать рабочий файл в autoCAD

–  выполнить настройку установок для создания рабочей среды

–  начертить рамку для черчения

–  выполнить геометрические фигуры «Прямоугольники» по заданным координатам

Порядок выполнения работы.

1.  Открыть новый документ autoCAD.

2.  Выбрать рабочее пространство – А4 autoCAD.

3.  Начертить рамку для черчения на форматах А3 и А4 (Приложение 1)

4.  Для работы выбрать вкладку Модель, расположенную над командной строкой, и вычертить прямоугольную рамку с целью визуализации границ чертежа.

Для построения рамки на панели Рисование выбирается инструмент      Прямоугольник, а в командной строке после двоеточия вводятся координаты прямоугольника по двум диагональным точкам.

Правый угол: 0,0/Enter. Второй угол: 210,297/Enter.

Построить прямоугольник используя команду Прямоугольник, по своему варианту.

Построить аналогичный прямоугольник, используя отрезки

5. Освоить принципы работы с другими инструментами на панели Рисование.

6. Сохранить созданный файл в своей.

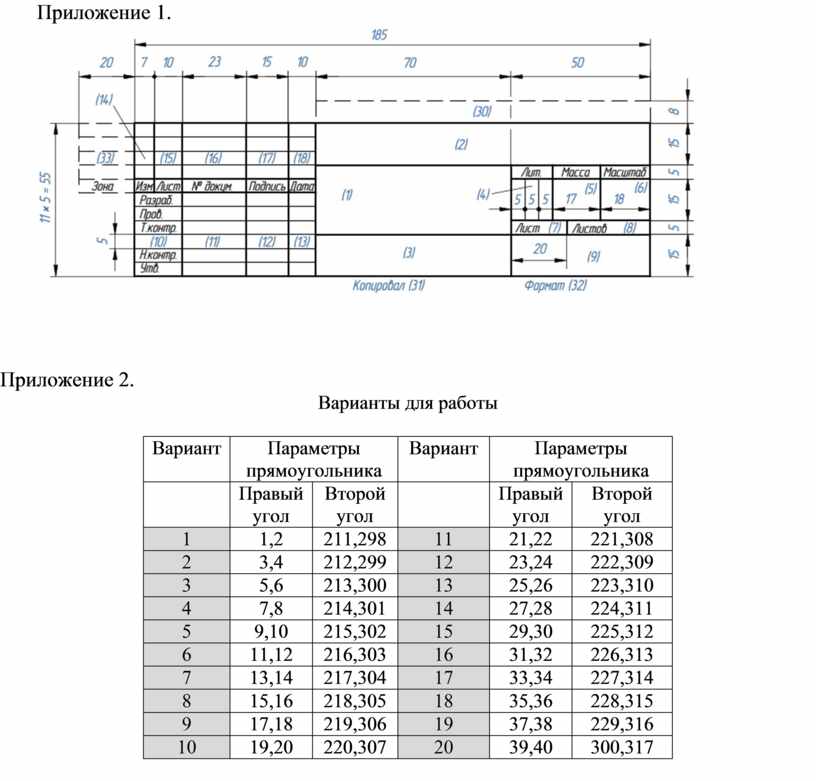

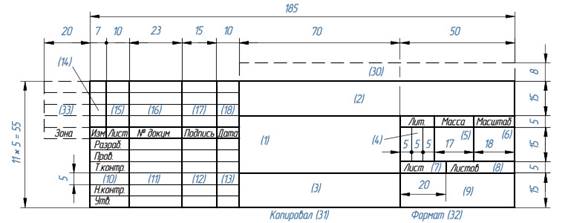

Приложение 1.

Приложение 2.

Варианты для работы
