Тест по физике "Направление тока и линий его магнитного поля. Правило буравчика". 8 класс.

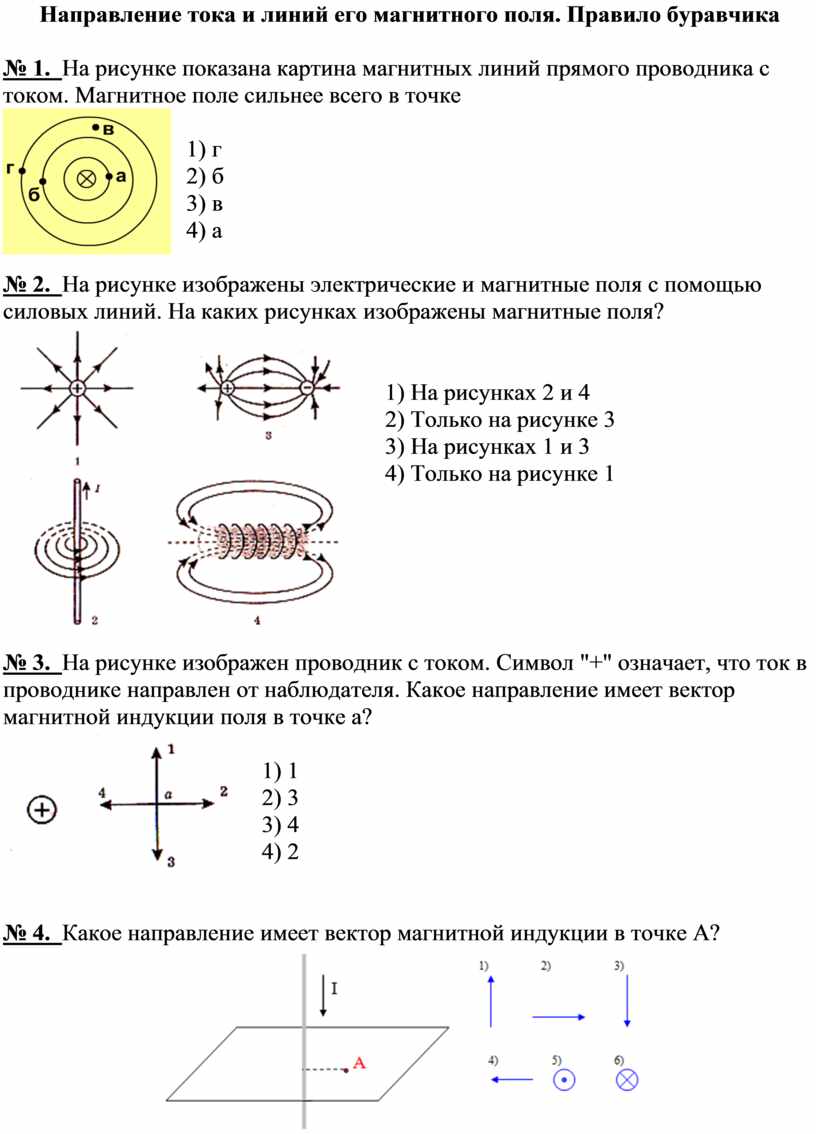

Направление тока и линий его магнитного поля. Правило буравчика

№ 1.  На рисунке показана картина магнитных линий прямого проводника с током. Магнитное поле сильнее всего в точке

1) г

2) б

3) в

4) а

№ 2.  На рисунке изображены электрические и магнитные поля с помощью силовых линий. На каких рисунках изображены магнитные поля?

1) На рисунках 2 и 4

2) Только на рисунке 3

3) На рисунках 1 и 3

4) Только на рисунке 1

№ 3.  На рисунке изображен проводник с током. Символ "+" означает, что ток в проводнике направлен от наблюдателя. Какое направление имеет вектор магнитной индукции поля в точке а?

1) 1

2) 3

3) 4

4) 2

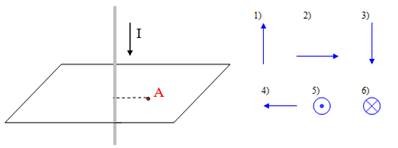

№ 4.  Какое направление имеет вектор магнитной индукции в точке А?

1) 5

2) 1

3) 2

4) 6

5) 3

6) 4

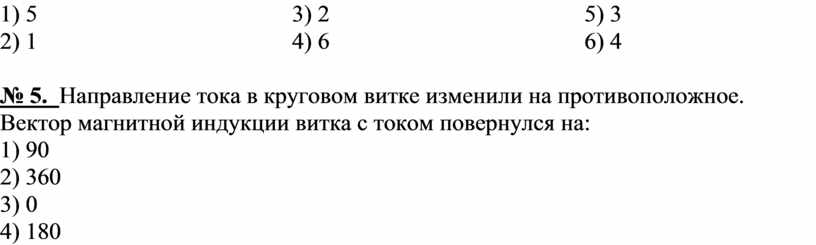

№ 5.  Направление тока в круговом витке изменили на противоположное. Вектор магнитной индукции витка с током повернулся на:

1) 90

2) 360

3) 0

4) 180

№ 6.  Как ведут себя катушки с сердечниками, изображенные на рисунке.

1) Не взаимодействуют.

2) Отталкиваются.

3) Поворачиваются.

4) Притягиваются

№ 7.  Определите характер взаимодействия катушек, изображенных на рисунке.

1) Не взаимодействуют

2) Поворачиваются

3) Притягиваются

4) Отталкиваются

№ 8.  Почему рамка с током, помещенная между полюсами постоянного магнита вращается?

1) Из-за действия магнитного поля магнита на заряд в витке.

2) Из-за взаимодействия магнитных полей рамки и магнита.

3) Среди ответов нет правильного

4) Из-за действия электрического поля рамки на магнит.

№ 9. Какие клеммы аккумулятора подключены в точках А и В, если лини магнитного поля выглядят так, как показано на рисунке

1) А = "-", В = "-"

2) А = "+", В = "+"

3) А = "-", В = "+"

4) А = "+", В = "-"

№ 10.  Силовой характеристикой магнитного поля служит...

1) магнитная индукция

2) потенциал

3) магнитная проницаемость

4) работа

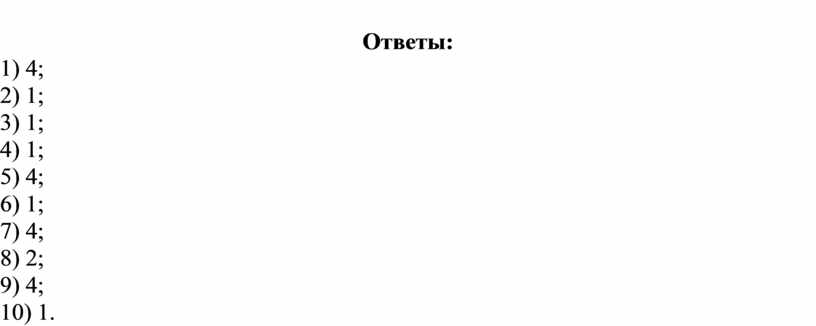

Ответы:

1) 4;

2) 1;

3) 1;

4) 1;

5) 4;

6) 1;

7) 4;

8) 2;

9) 4;

10) 1.
