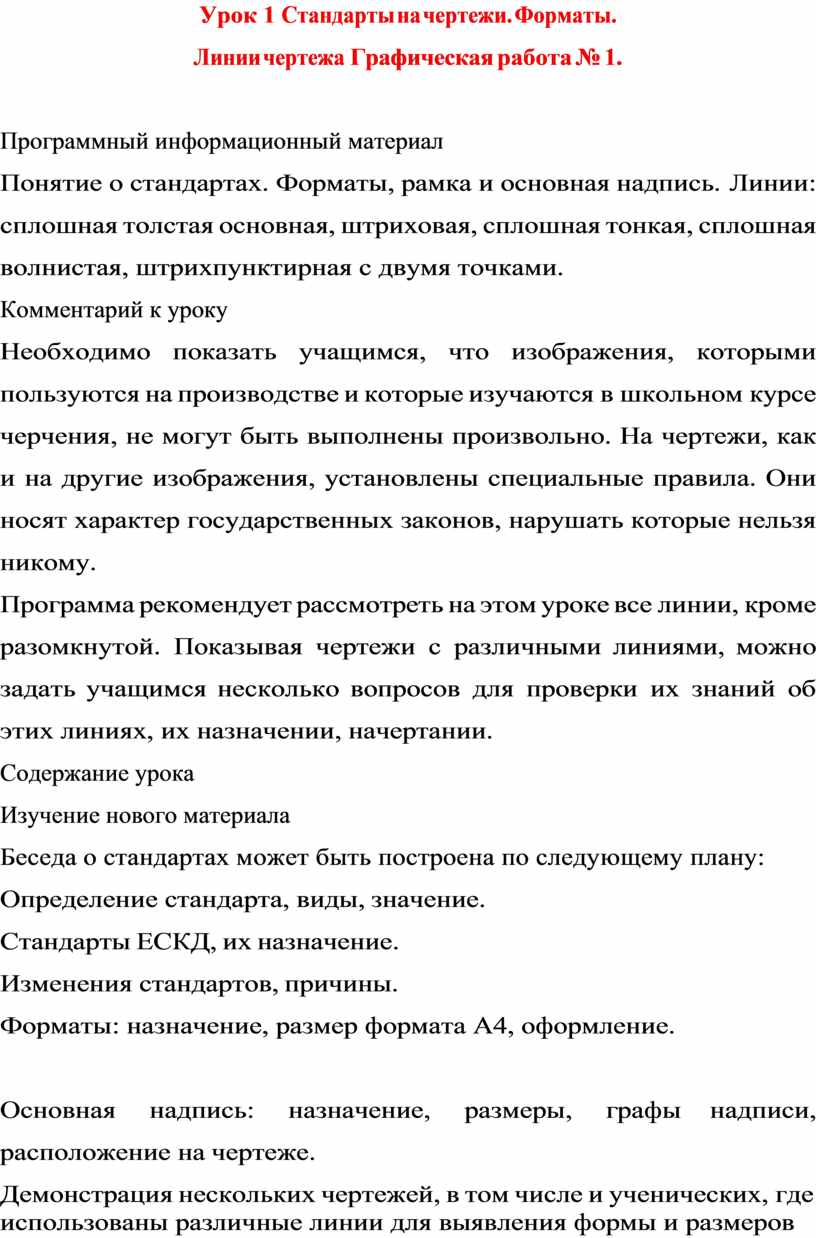

Урок 1 Стандарты на чертежи. Форматы.

Урок 1 Стандарты на чертежи. Форматы.

Линии чертежа Графическая работа № 1.

Программный информационный материал

Понятие о стандартах. Форматы, рамка и основная надпись. Линии: сплошная толстая основная, штриховая, сплошная тонкая, сплошная волнистая, штрихпунктирная с двумя точками.

Комментарий к уроку

Необходимо показать учащимся, что изображения, которыми пользуются на производстве и которые изучаются в школьном курсе черчения, не могут быть выполнены произвольно. На чертежи, как и на другие изображения, установлены специальные правила. Они носят характер государственных законов, нарушать которые нельзя никому.

Программа рекомендует рассмотреть на этом уроке все линии, кроме разомкнутой. Показывая чертежи с различными линиями, можно задать учащимся несколько вопросов для проверки их знаний об этих линиях, их назначении, начертании.

Содержание урока

Изучение нового материала

Беседа о стандартах может быть построена по следующему плану:

Определение стандарта, виды, значение.

Стандарты ЕСКД, их назначение.

Изменения стандартов, причины.

Форматы: назначение, размер формата А4, оформление.

Основная надпись: назначение, размеры, графы надписи, расположение на чертеже.

Демонстрация нескольких чертежей, в том числе и ученических, где использованы различные линии для выявления формы и размеров изображенных предметов.

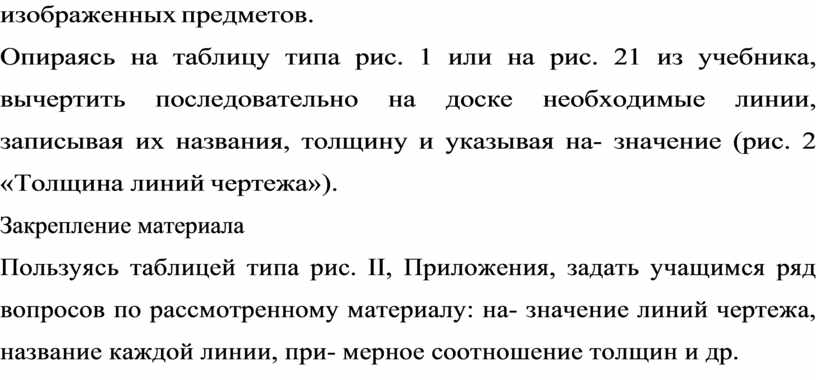

Опираясь на таблицу типа рис. 1 или на рис. 21 из учебника, вычертить последовательно на доске необходимые линии, записывая их названия, толщину и указывая на- значение (рис. 2 «Толщина линий чертежа»).

Закрепление материала

Пользуясь таблицей типа рис. II, Приложения, задать учащимся ряд вопросов по рассмотренному материалу: на- значение линий чертежа, название каждой линии, при- мерное соотношение толщин и др.
