КОЛЕБАТЕЛЬНЫЙ
КОНТУР
Простейший колебательный контур.
КОЛЕБАТЕЛЬНЫЙ КОНТУР, замкнутая электрическая цепь, состоящая из конденсатора емкостью С и катушки с индуктивностью L, в которой могут возбуждаться собственные колебания с частотой , обусловленные перекачкой энергии из электрического поля конденсатора в магнитное поле катушки и обратно.
L – ИНДУКТИВНОСТЬ КАТУШКИ
L – ИНДУКТИВНОСТЬ КАТУШКИ
[ L ] = [ Гн ]
C – ЭЛЕКТРОЁМКОСТЬ КОНДЕНСАТОРА
C – ЭЛЕКТРОЁМКОСТЬ КОНДЕНСАТОРА
[ C ] = [ Ф ]
В реальных колебательных контурах всегда есть активное сопротивление, которое обусловливает затухание колебаний.
Периодические или почти периодические изменения заряда, силы тока и напряжения называются электромагнитными колебаниями.
Обычно эти колебания происходят с очень большой частотой, значительно превышающей частоту механических колебаний.
٧ = 50 Гц
Поэтому для их наблюдения и исследования самым подходящим прибором является электронный осциллограф
ОСЦИЛЛОГРАФ
(от лат. oscillo — качаюсь и «граф»), измерительный прибор для наблюдения зависимости между двумя или несколькими быстро меняющимися величинами (электрическими или преобразованными в электрические). Наиболее распространены электронно-лучевые осциллографы, в которых электрические сигналы, пропорциональные изменению исследуемых величин, поступают на отклоняющие пластины осциллографической трубки; на экране трубки наблюдают или фотографируют графическое изображение зависимости.
СВОБОДНЫЕ КОЛЕБАНИЯ -
колебания в системе, которые возникают после выведения её из положения равновесия.
Система выводится из равновесия при сообщении конденсатору заряда
ВЫНУЖДЕННЫЕ КОЛЕБАНИЯ -
колебания в цепи под действием внешней периодической электродвижущей силы.
Преобразование энергии в колебательном контуре
ЗАРЯДКА
КОНДЕНСАТОРА
0
Преобразование энергии в колебательном контуре
конденсатор получил электрическую энергию
Wэл = C U 2 / 2
1
I
I
-
+
+
+
+
-
-
-
Преобразование энергии в колебательном контуре
конденсатор разряжается, в цепи появляется электрический ток. При появлении тока возникает переменное магнитное поле.
W = Сu 2 / 2 + Li 2 / 2
2
Преобразование энергии в колебательном контуре
По мере разрядки конденсатора энергия электрического поля уменьшается, но возрастает энергия магнитного поля тока
Wм = L I 2 / 2
3
Преобразование энергии в колебательном контуре
Полная энергия электромагнитного поля контура равна сумме энергий магнитного и электрического полей.
W = L i 2 / 2 + C u 2 / 2
4
I
I
-
Преобразование энергии в колебательном контуре
Конденсатор перезарядился
W эл = C U 2 / 2
5
I
I
-
+
+
+
+
-
-
-
-
Преобразование энергии в колебательном контуре
Электрическая энергия конденсатора преобразуется в магнитную энергию катушки с током.
-
W = L i 2 / 2 + C u 2 / 2
6
I
I
+
+
+
-
-
+
+
Преобразование энергии в колебательном контуре
Конденсатор разрядился. Электрическая энергия конденсатора равна нулю, а магнитная энергия катушки с током максимальная.
Wм = L I 2 / 2
7
Преобразование энергии в колебательном контуре
Полная энергия электромагнитного поля контура равна сумме энергий магнитного и электрического полей.
W = L i 2 / 2 + C u 2 / 2
8
I
I
+
+
-
+
+
-
-
Преобразование энергии в колебательном контуре
Конденсатор зарядился заново. Начинается новый цикл.
W = C U 2 / 2
9
I
I
+
+
-
-
+
+
+
+
-
-
-
-

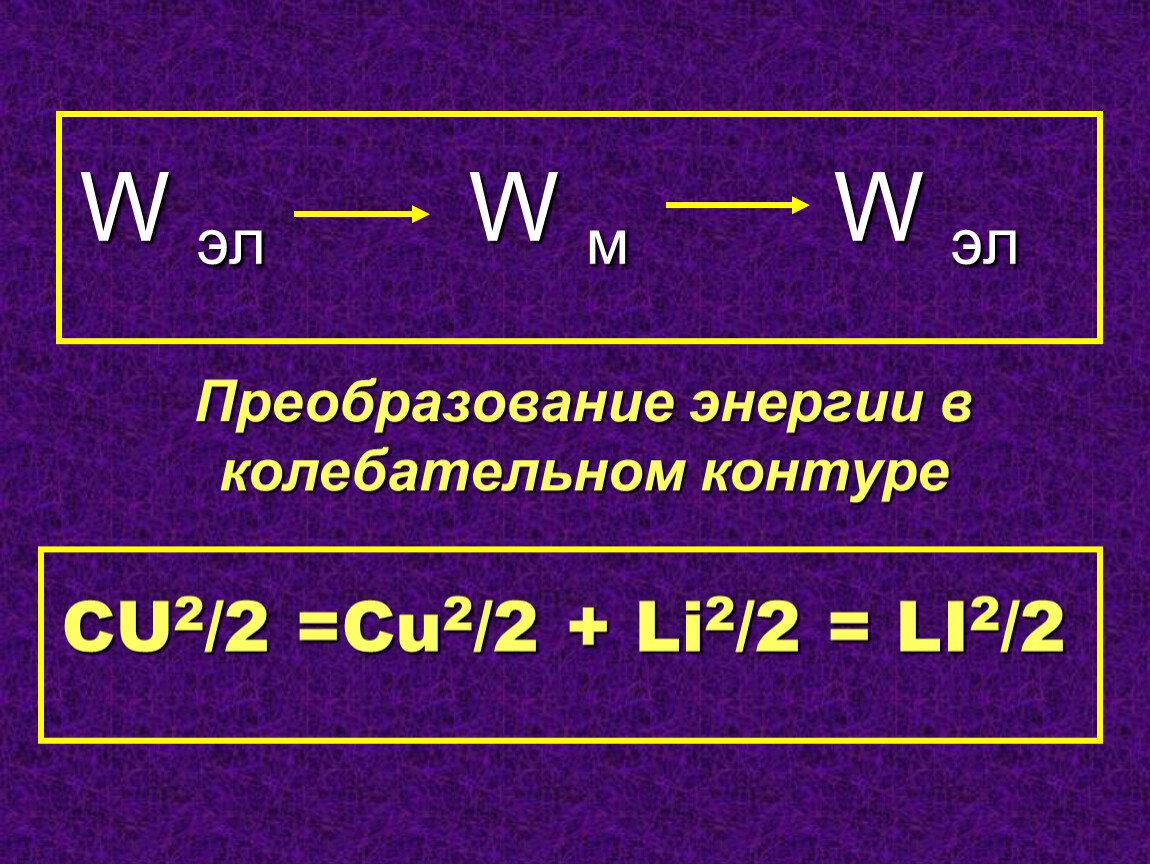

CU2/2 =Cu2/2 + Li2/2 = LI2/2
W эл W м W эл
Преобразование энергии в колебательном контуре
ЗАДАЧА
Колебательный контур состоит из конденсатора ёмкостью 10 мкФ и катушки индуктивностью 100 мГн. Найти амплитуду колебаний напряжения, если амплитуда колебаний силы тока 0,1 А.
1) 0,1 В 2) 100 В 3) 10 В
РЕШЕНИЕ
РЕШЕНИЕ
Дано:
С = 10 мкФ =10 -5 Ф
L = 100 мГн =10 -1 Гн
I =0,1 А
Найти:
U = ?
Решение:
C U 2/ 2 = L I 2/ 2
U 2 = I 2 L / C
Ответ: U = 10 В
ЗАДАЧА
В колебательном контуре ёмкость конденсатора 3 мкФ, а максимальное напряжение на нем 4 В. Найдите максимальную энергию магнитного поля катушки. Активное сопротивление принять равным нулю.
1) 2,4 кДж 2) 2,4 *10 5 Дж 3) 2,4 * 10 -5 Дж
РЕШЕНИЕ
РЕШЕНИЕ
Дано:
С = 3 мкФ = 3*10 -6 Ф
U = 4 В
Найти:
W м = ?
Решение:
W м = L I 2 / 2
W м = W эл
W эл = C U 2 / 2
W м = 3 *10 -6ф ( 4В ) 2 / 2 =
= 24*10 -6 Дж = 2,4* 10 - 5 Дж
Ответ: W м = 2,4 *10 – 5 Дж
СМОТРИ.
СЛУШАЙ.
ИЗУЧАЙ !!!
