Урок на тему " Разметка шипов на царгах и их пиление" 9 класс школа 8 вида

Тест к уроку
1. Выберите правильное определение эскиза.
а) Изображение предмета, выполненное от руки по тем же правилам, что и чертеж, но без соблюдения точного масштаба.
б) Наглядное изображение предмета, выполненное от руки теми же линиями что и чертеж, с указанием размеров и материала, из которого изготовлено изделие.
2. Определите, какие графические документы изображены? (Написать под изображениями)

а)…………………….. б)………………………..
3. Рассмотрите рисунок

Напишите названия видов проекций чертежа детали и название линий изображенных на рисунке.
Виды: а)……………… б)…………………… в)…………………..
4. Написать, что отражает инструкционно - технологическая карта.

Мы научились с вами составлять графическую документацию и инструкционно – технологические карты.

"Можно ли приступать к изготовлению изделия?
"Получится ли у вас добротная, качественная, красивая работа?
"Почему?

Тема урока :

Разметка шипов на царгах и их пиление.

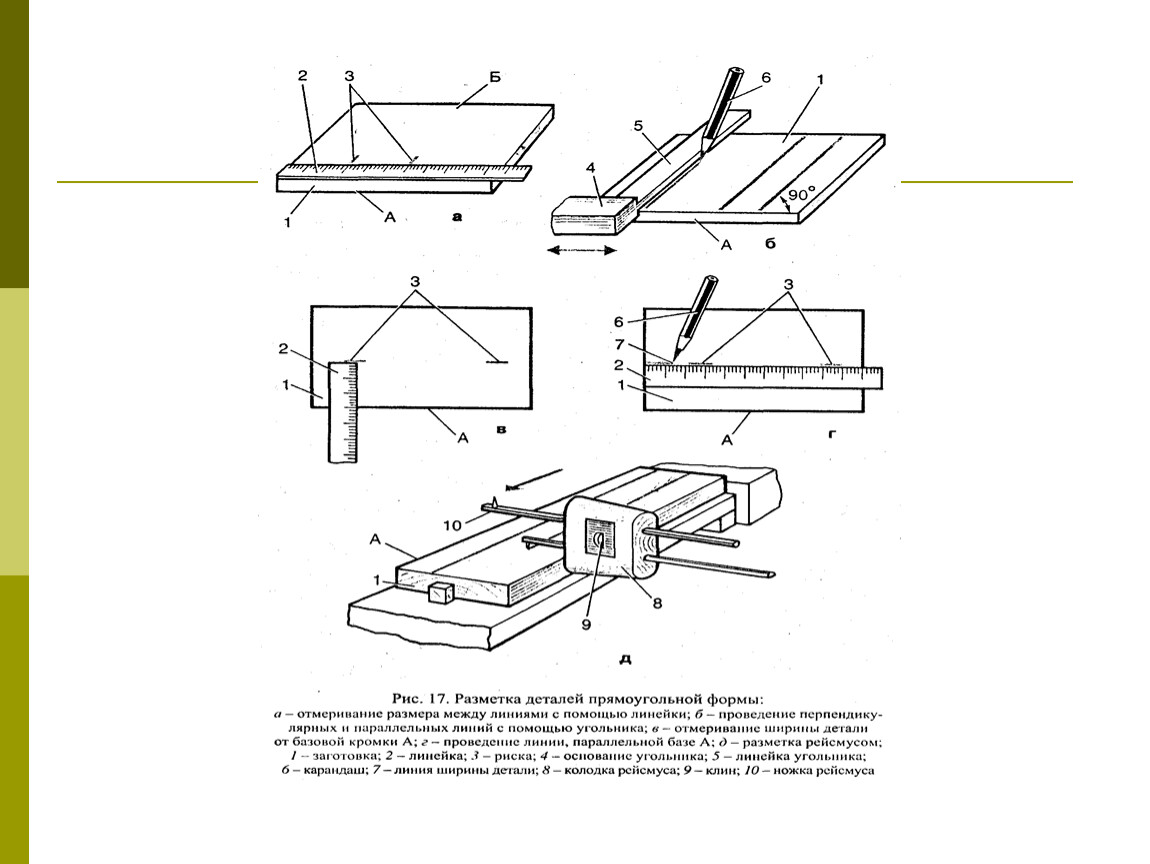

Разметка - это нанесение контурных линий на заготовку.

1

3

2

4

Царга-2 шт.
Царга-2шт.
Проножка -1 шт.
Проножка-2 шт.

Спецификация

Итак, разметку сделали, что же делать дальше?

(Взять топор, лишнее обрубить, обтесать, прорубить, и получится изделие. Можно идти продавать, купят или нет ваше изделие, скорей всего нет, при этом подумают или скажут «топорная работа».)

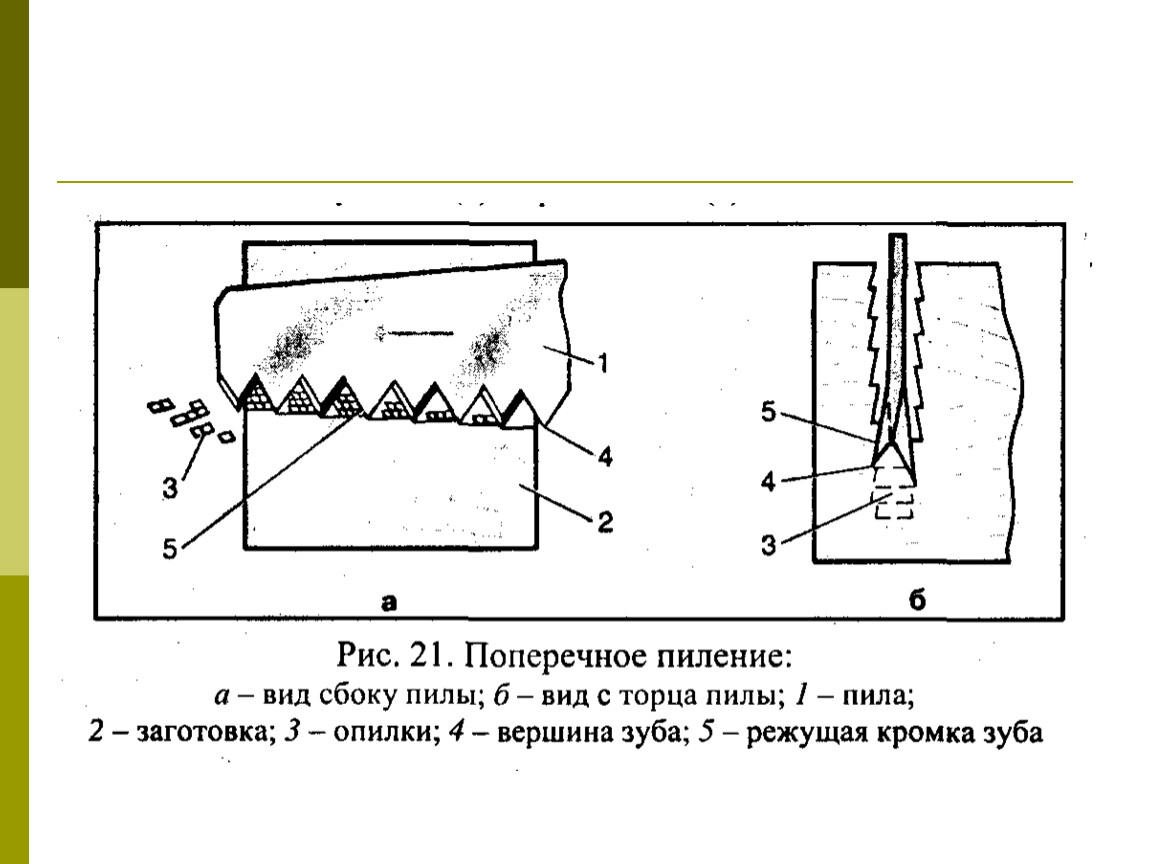

Ребята, запомните основные правила при пилении:

При пилении необходимо соблюдать определенные правила безопасности:

Ответьте на вопросы
