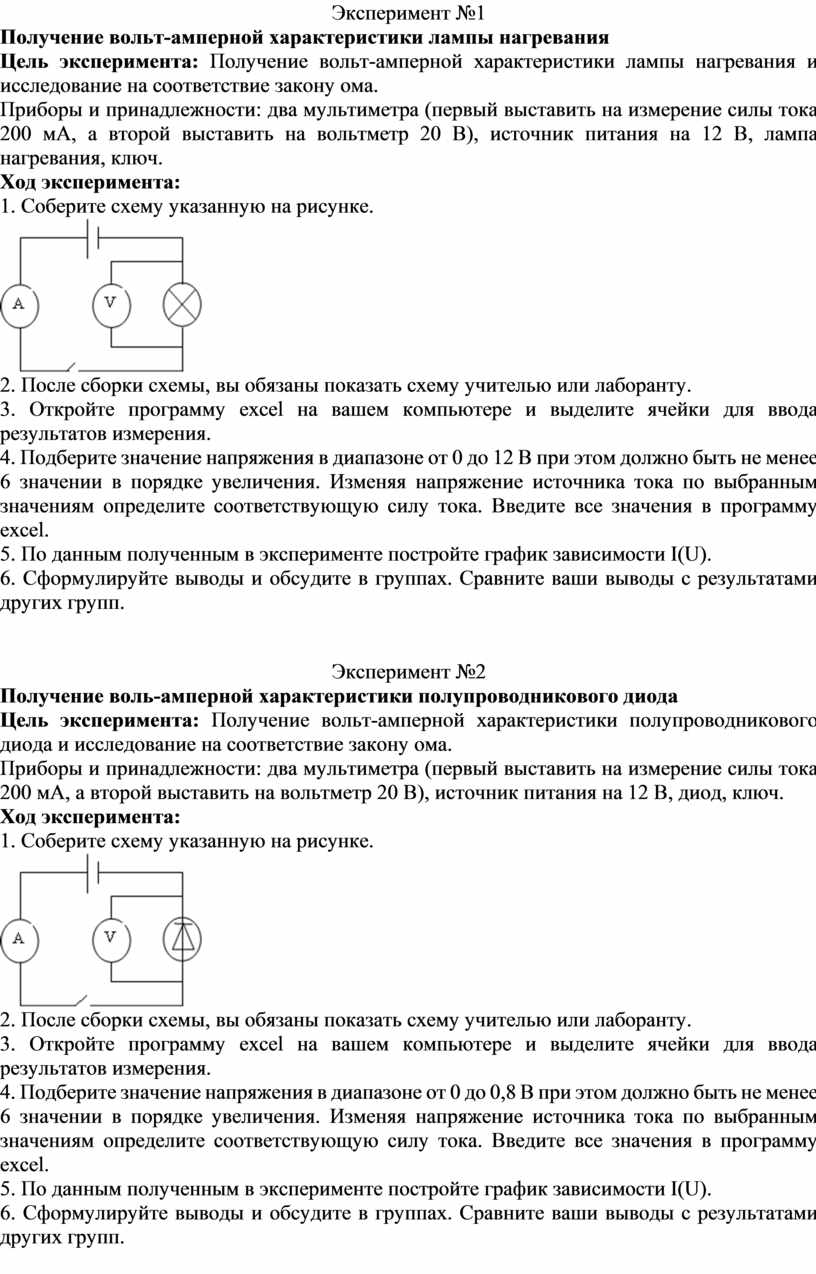

Эксперимент №1

Получение вольт-амперной характеристики лампы нагревания

Цель эксперимента: Получение вольт-амперной характеристики лампы нагревания и исследование на соответствие закону ома.

Приборы и принадлежности: два мультиметра (первый выставить на измерение силы тока 200 мА, а второй выставить на вольтметр 20 В), источник питания на 12 В, лампа нагревания, ключ.

Ход эксперимента:

1. Соберите схему указанную на рисунке.

2. После сборки схемы, вы обязаны показать схему учителью или лаборанту.

3. Откройте программу excel на вашем компьютере и выделите ячейки для ввода результатов измерения.

4. Подберите значение напряжения в диапазоне от 0 до 12 В при этом должно быть не менее 6 значении в порядке увеличения. Изменяя напряжение источника тока по выбранным значениям определите соответствующую силу тока. Введите все значения в программу excel.

5. По данным полученным в эксперименте постройте график зависимости I(U).

6. Сформулируйте выводы и обсудите в группах. Сравните ваши выводы с результатами других групп.

Эксперимент №2

Получение воль-амперной характеристики полупроводникового диода

Цель эксперимента: Получение вольт-амперной характеристики полупроводникового диода и исследование на соответствие закону ома.

Приборы и принадлежности: два мультиметра (первый выставить на измерение силы тока 200 мА, а второй выставить на вольтметр 20 В), источник питания на 12 В, диод, ключ.

Ход эксперимента:

1. Соберите схему указанную на рисунке.

2. После сборки схемы, вы обязаны показать схему учителью или лаборанту.

3. Откройте программу excel на вашем компьютере и выделите ячейки для ввода результатов измерения.

4. Подберите значение напряжения в диапазоне от 0 до 0,8 В при этом должно быть не менее 6 значении в порядке увеличения. Изменяя напряжение источника тока по выбранным значениям определите соответствующую силу тока. Введите все значения в программу excel.

5. По данным полученным в эксперименте постройте график зависимости I(U).

6. Сформулируйте выводы и обсудите в группах. Сравните ваши выводы с результатами других групп.

Эксперимент №3

Получение вольт-амперной характеристики резистора

Ученики самостоятельно предлагают способы получения воль-амперной характеристики резистора. Проводят эксперимент и делают выводы.

Цель эксперимента: Получение вольт-амперной характеристики лампы нагревания и исследование на соответствие закону ома.

Приборы и принадлежности: два мультиметра (первый выставить на измерение силы тока 200 мА, а второй выставить на вольтметр 20 В), источник питания на 12 В, резистор, ключ.

Ход эксперимента:
