10_Дидактические материалы_Электрический ток.

Приложение 1

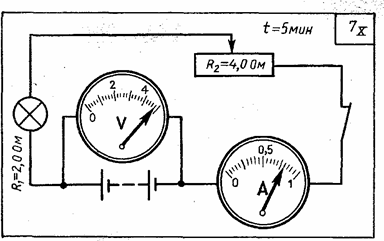

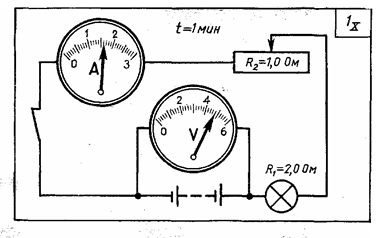

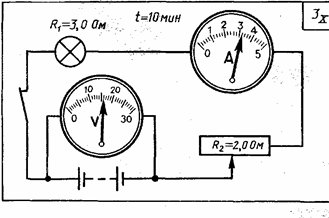

1-вариант

1. Определите цену деления шкалы амперметра.

2. Определите верхний предел измерения силы тока.

3. Определите силу тока в цепи.

4. Определите цену деления шкалы вольтметра.

5. Определите верхний предел измерения напряжения вольтметром

6. Определите напряжение на батарее.

7. Рассчитайте напряжение на лампе.

8. Рассчитайте напряжение на реостате.

2-вариант

1. Определите цену деления шкалы амперметра.

2. Определите верхний предел измерения силы тока.

3. Определите силу тока в цепи.

4. Определите цену деления шкалы вольтметра.

5. Определите верхний предел измерения напряжения вольтметром

6. Определите напряжение на батарее.

7. Рассчитайте напряжение на лампе.

8. Рассчитайте напряжение на реостате.

3-вариант

1. Определите цену деления шкалы амперметра.

2. Определите верхний предел измерения силы тока.

3. Определите силу тока в цепи.

4. Определите цену деления шкалы вольтметра.

5. Определите верхний предел измерения напряжения вольтметром

6. Определите напряжение на батарее.

7. Рассчитайте напряжение на лампе.

8. Рассчитайте напряжение на реостате.

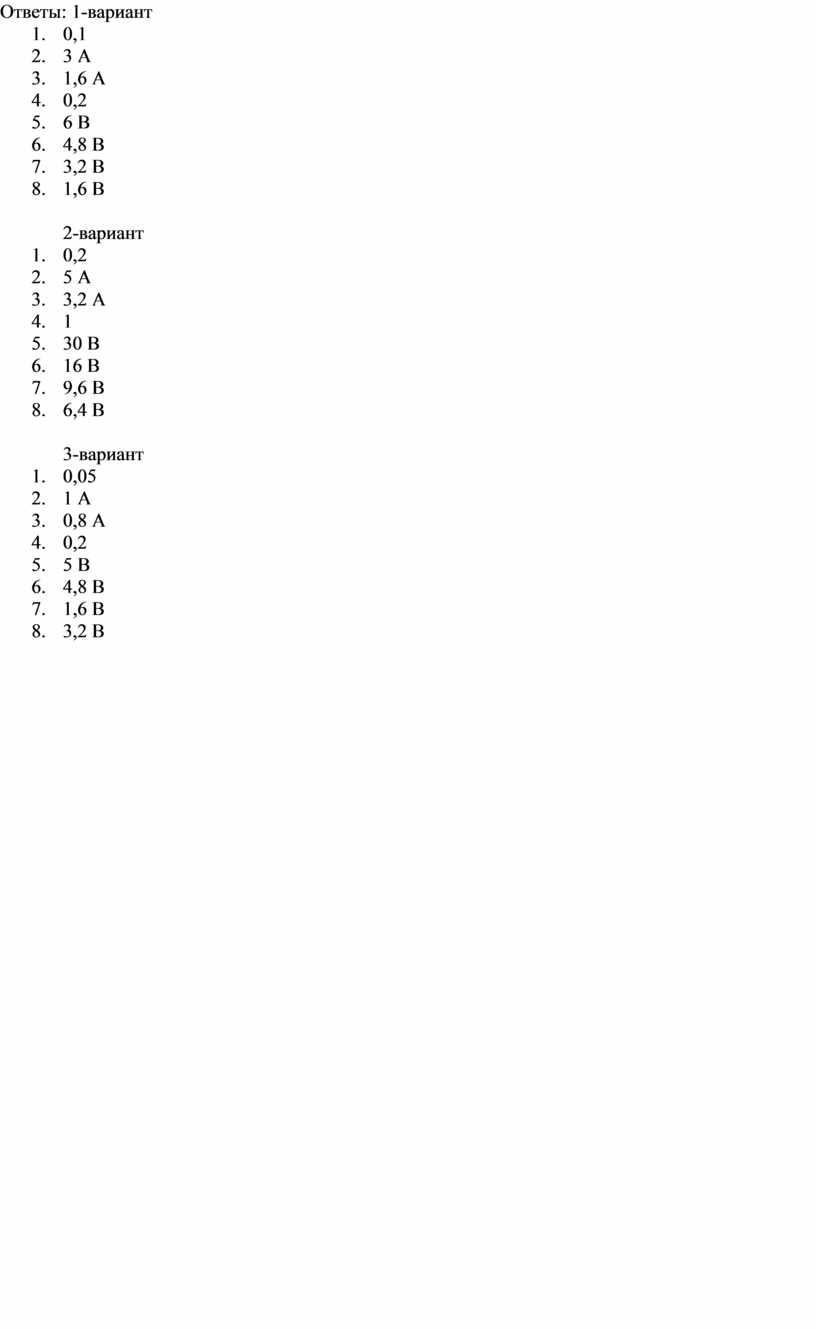

Ответы: 1-вариант

1.       0,1

2.       3 А

3.       1,6 А

4.       0,2

5.       6 В

6.       4,8 В

7.       3,2 В

8.       1,6 В

2-вариант

1.       0,2

2.       5 А

3.       3,2 А

4.       1

5.       30 В

6.       16 В

7.       9,6 В

8.       6,4 В

3-вариант

1.       0,05

2.       1 А

3.       0,8 А

4.       0,2

5.       5 В

6.       4,8 В

7.       1,6 В

8.       3,2 В

Приложение 2

Задача 1. Определите сопротивление цепи , если сопротивление каждого из резисторов R = 1 Ом.

Ответ: 1,6 Ом

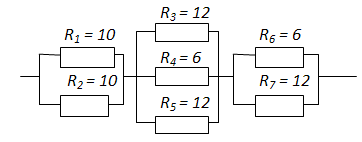

Задача 2. Определите общее сопротивление цепи.

Ответ: 12 Ом

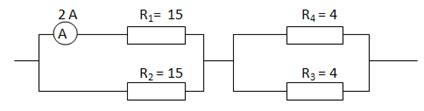

Задача 3. Определить силу тока, проходящего через каждый резистор,  напряжение на всем участке цепи.

Решение:

Амперметр показывает силу тока через первый резистор. Так как сопротивление R₁ = R₂ и резисторы соединены параллельно,  то сила тока на нем также равна 2 А. Тогда общая сила тока в цепи равна 4 А (I = I₁ + I₂).

Напряжение на первом участке равно U_1,2 = U₁ = U₂ = I₁ ∙ R₁ = 2 ∙ 15 = 30 В.

Так как третий и четвертый проводники соединены параллельно и их сопротивления одинаковы, то общее сопротивление участка равно R_3,4 = R₃   / 2 = 2 Ом. Можем найти напряжение на втором участке U_3,4 = U₃ = U₄ = I ∙ R_3,4 = 2 ∙ 2 = 4 В. Общее напряжение равно U = U_1,2 + U_3,4 = 30 + 4 = 34 В. Так как третий и четвертый проводники имеют одинаковое сопротивление, то сила тока через них одинакова: I₃ = I₄ = I / 2 = 1 A.

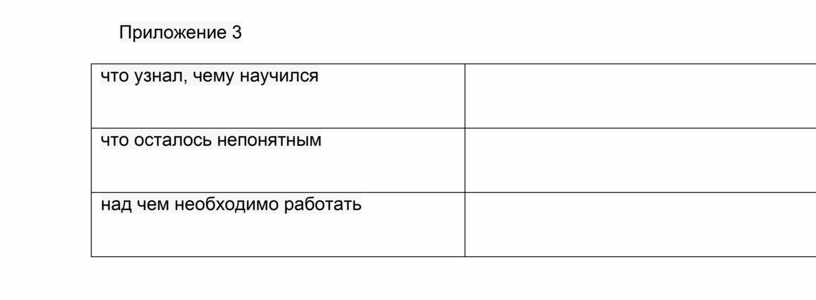

Приложение 3
