1Электромагниттік индукция заңы. Ленц ережесі_презентация.pptx
Электромагниттік индукция заңы. Ленц ережесі.

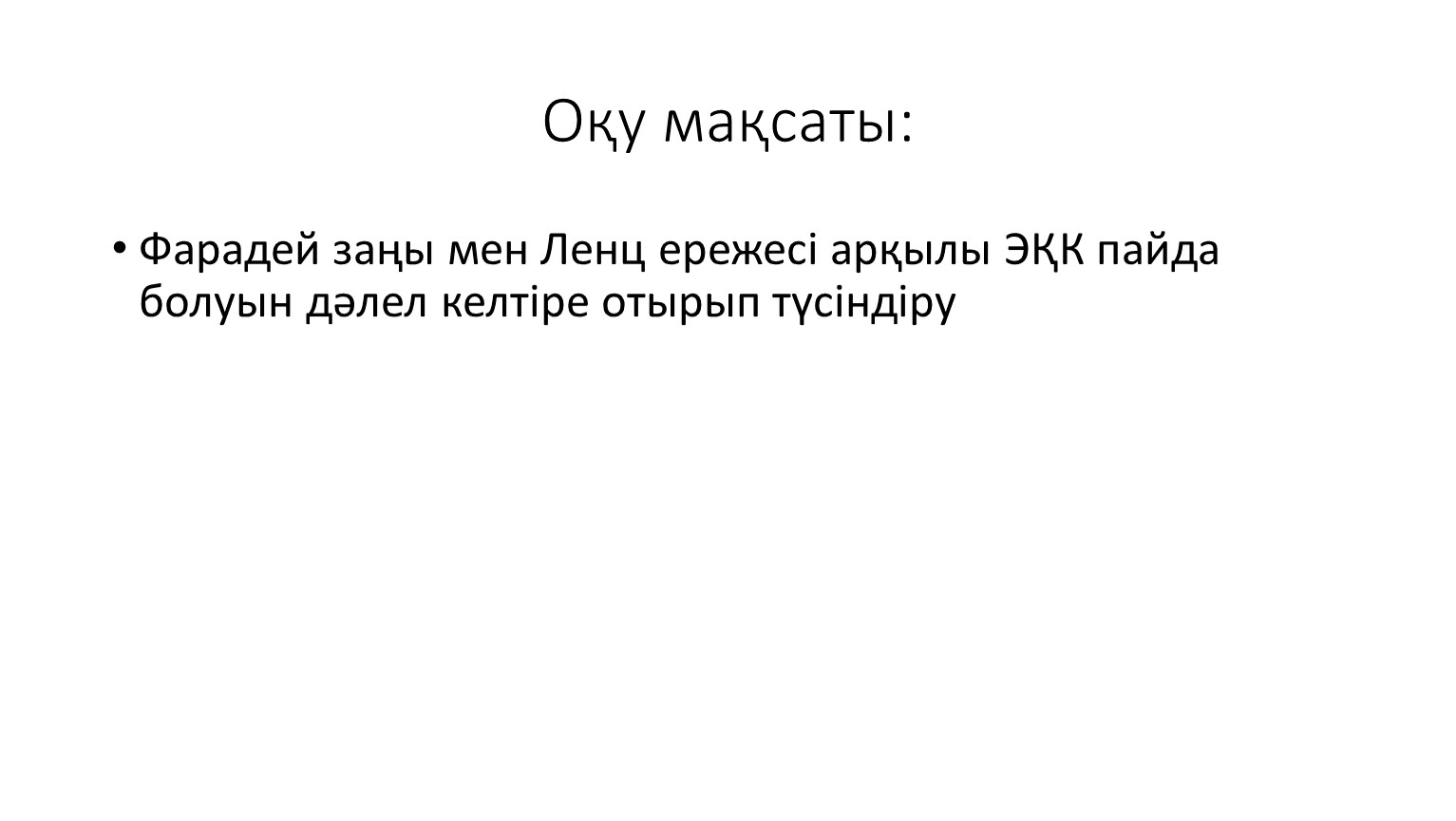

Оқу мақсаты:
Фарадей заңы мен Ленц ережесі арқылы ЭҚК пайда болуын дәлел келтіре отырып түсіндіру
Фарадей тәжірибесі
Магнитті катушка қатысты қозғалтқанда
индукциялық ток пайда болады
Индукциялық ток жоқ
магнит қозғалмайды
Қорытынды:
Тұйық контурды тесіп өтетін магнит ағыны өзгерген кезде осы контурда электр тогы пайда болады.
Бұл құбылысты электромагниттік индукция құбылысы деп атайды.
Катушкада (тұйық контурда) пайда болған токты индукциялық ток деп атайды.
Электрмагниттік индукция заңы
Направление индукционного тока
(так же, как и величина ЭДС),
считается положительным,
если оно совпадает с выбранным
направлением обхода контура.
Тұйық контурдағы электромагниттік индукцияның ЭҚК сан жағынан магнит ағынының өзгеру жылдамдығына тең, бағыты қарама қарсы.
𝜀𝜀=−𝑁𝑁 ∆Ф ∆𝑡 ∆Ф ∆Ф ∆𝑡 ∆𝑡𝑡 ∆Ф ∆𝑡
Эмиль Ленц ( 1804 – 1861гг)
Ленц ережесі индукциялық токтың бағытын анықтайды

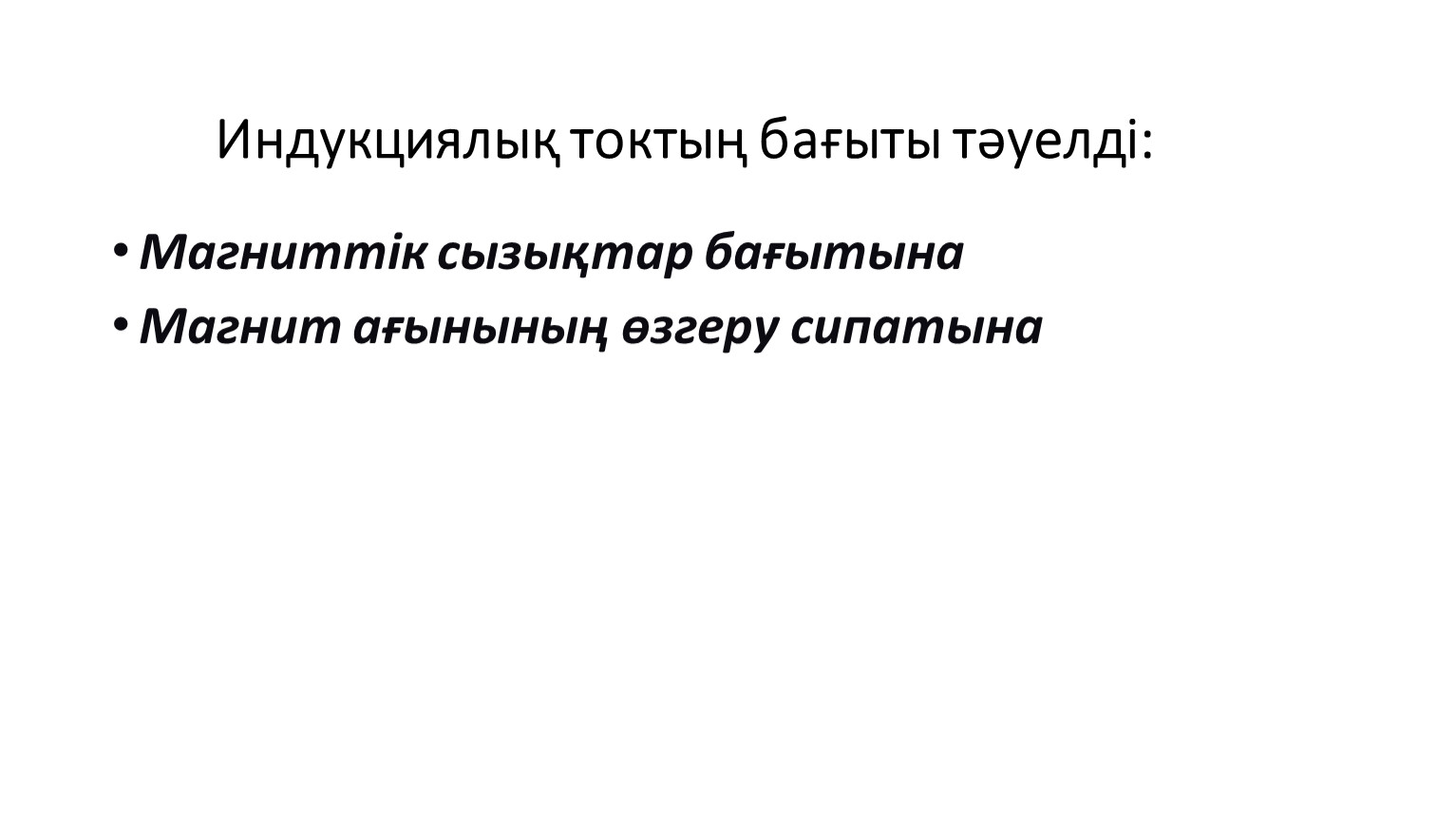

Индукциялық токтың бағыты тәуелді:
Магниттік сызықтар бағытына
Магнит ағынының өзгеру сипатына
Индукциялық ток бағытын анықтау үшін:
Индукциялық ток бағыты
Индукциялық ток бағыты
1
2
3
4
Электромагниттік индукция
Ii
Индукиялық ток күші
1
2
Ленц ережесі
- Магнит приближается (ΔФ>0) – кольцо отталкивается;
- Магнит удаляется (ΔФ<0)-кольцо притягивается
Э.Х.Ленц
1804 – 1865 ж.ж.,
академик,
Петербург
Университетінің
ректоры
Индукциялық токтың бағыты әрқашан
оны тудырған
себепке қарсы бағытталады.
Индукциясы уақыт бойынша өзгермейтін тұрақты магнит өрісінде қозғалатын өткізгіште пайда болған индукцияның ЭҚКі
𝜀𝜀=𝐵𝐵𝑙𝑙𝜗𝜗𝑠𝑠𝑖𝑖𝑛𝑛𝛼𝛼
Назарларыңызға рахмет !!!
