1Электромагниттік индукция_Презентация

Бүгін сіздің ауа-райыңыз қандай?

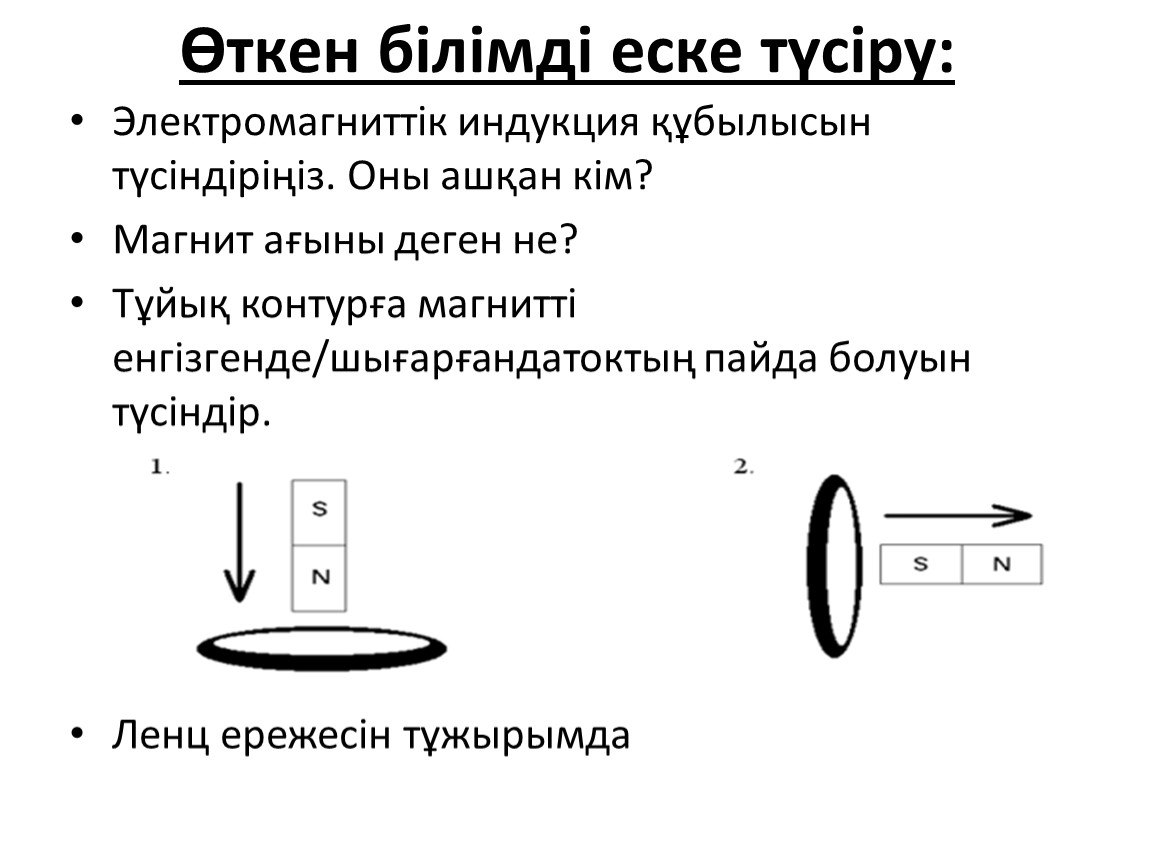

Электромагниттік индукция құбылысын түсіндіріңіз. Оны ашқан кім?
Магнит ағыны деген не?
Тұйық контурға магнитті енгізгенде/шығарғандатоктың пайда болуын түсіндір.




Ленц ережесін тұжырымда

Көрсетілім

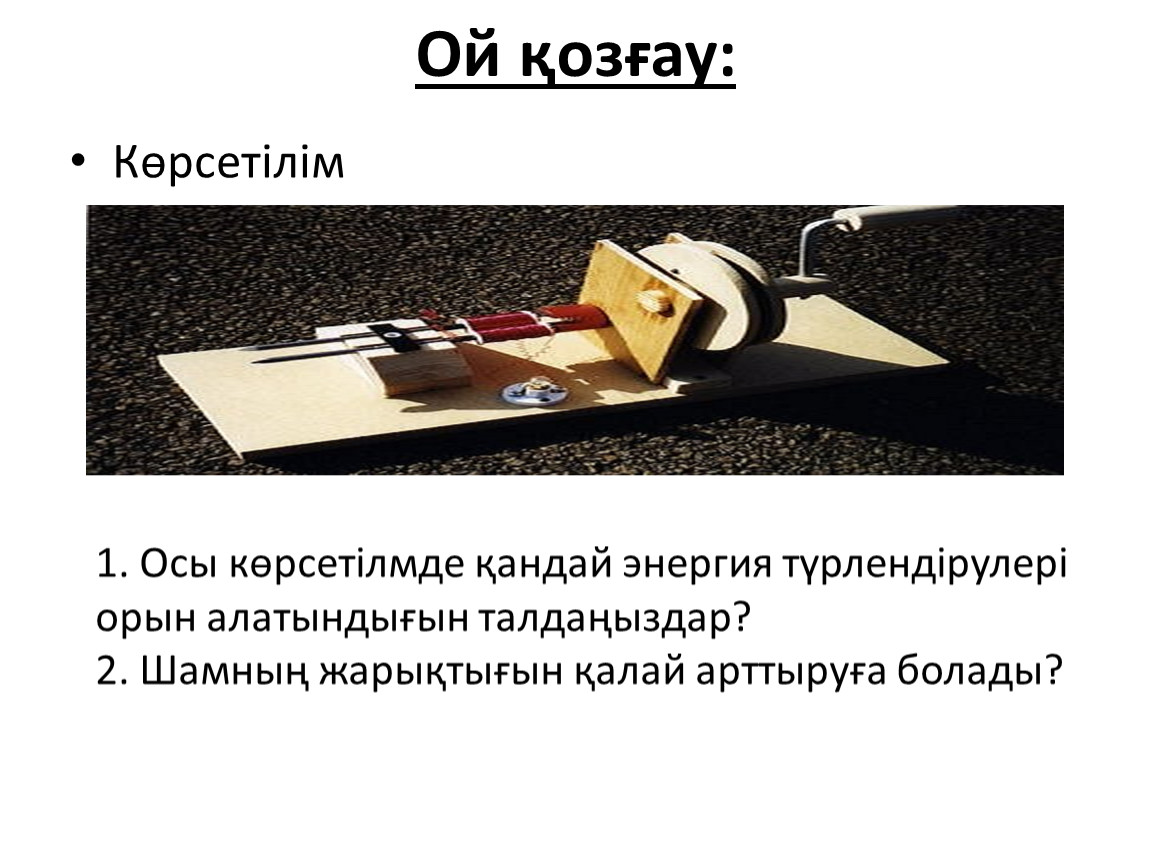

1. Осы көрсетілмде қандай энергия түрлендірулері орын алатындығын талдаңыздар?
2. Шамның жарықтығын қалай арттыруға болады?

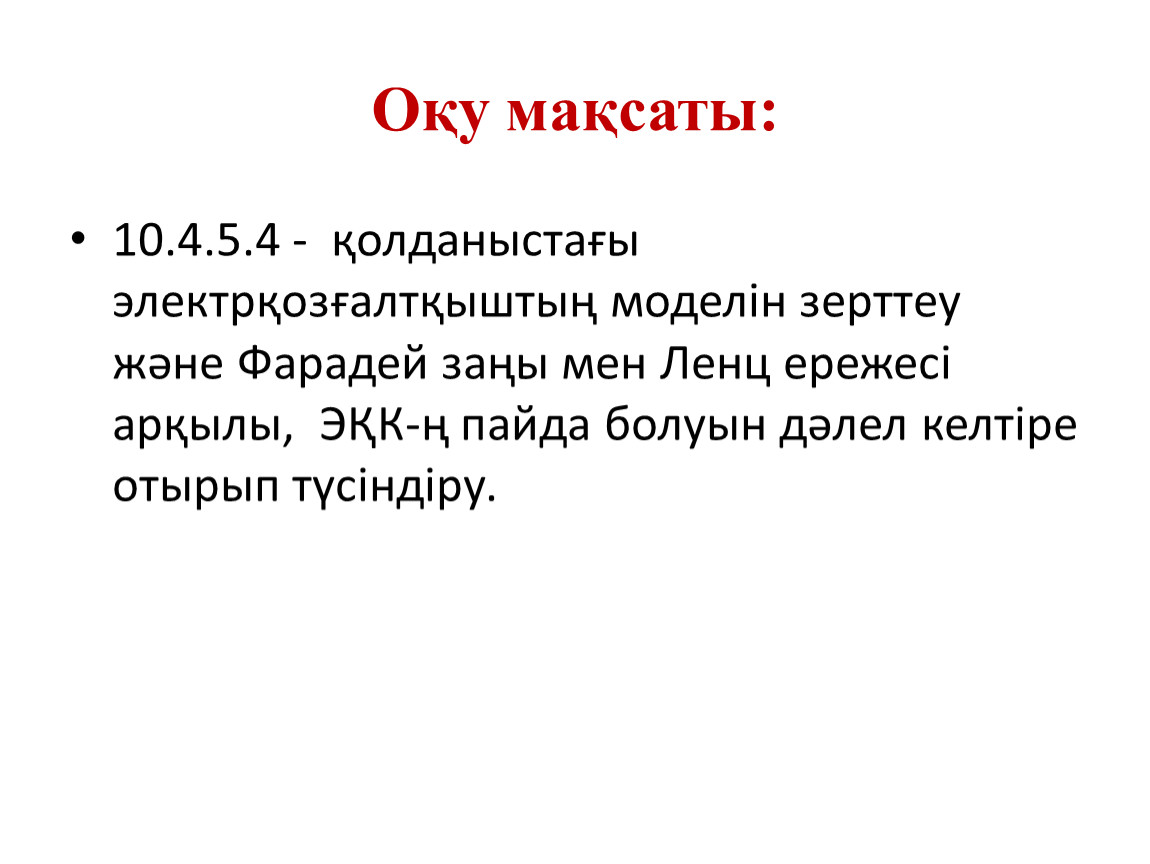

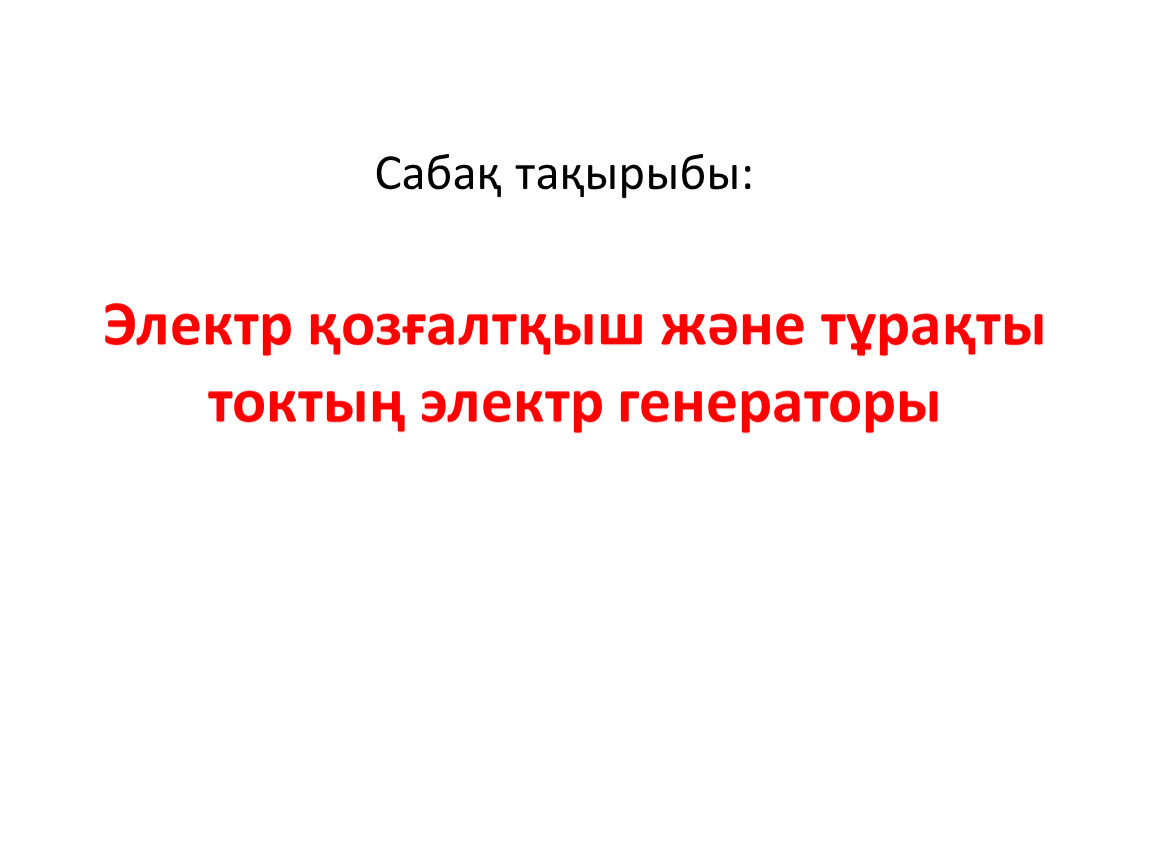

Сабақ тақырыбы:

10.4.5.4 - қолданыстағы электрқозғалтқыштың моделін зерттеу және Фарадей заңы мен Ленц ережесі арқылы, ЭҚК-ң пайда болуын дәлел келтіре отырып түсіндіру.

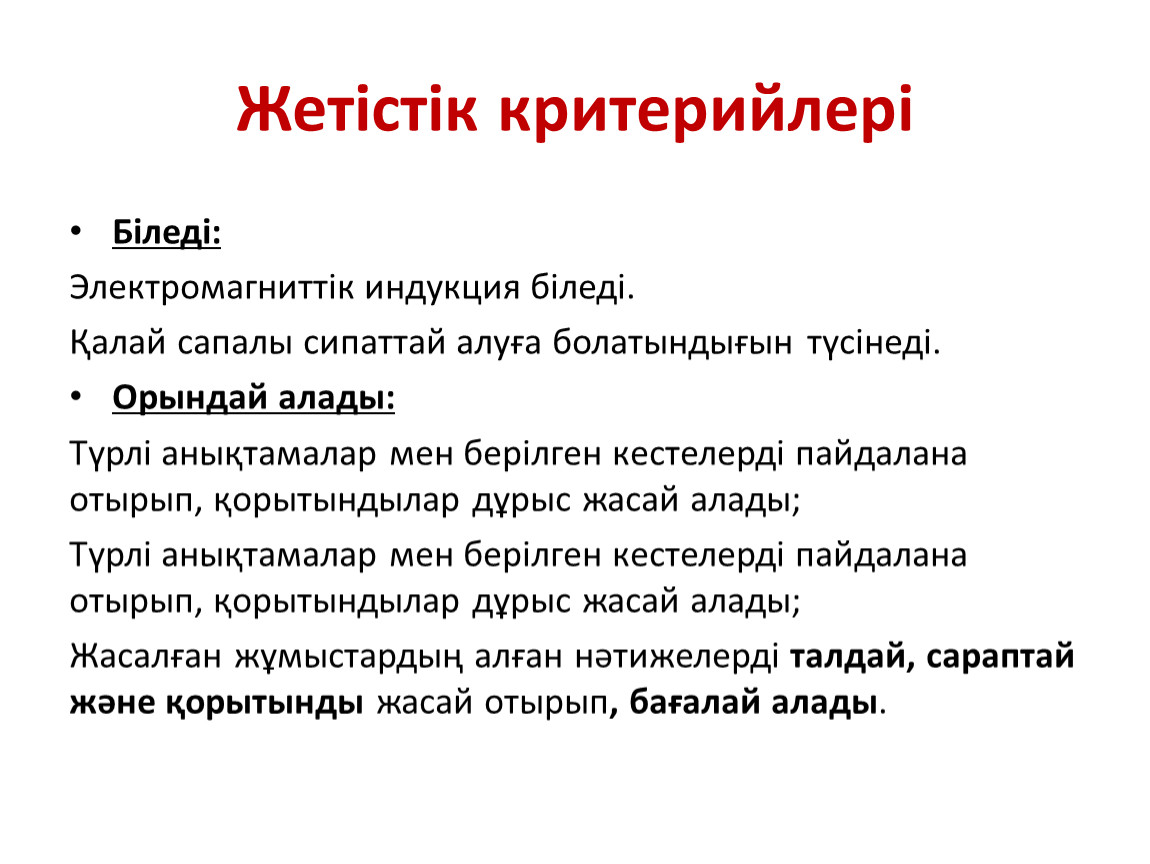

Біледі:
Электромагниттік индукция біледі.
Қалай сапалы сипаттай алуға болатындығын түсінеді.
Орындай алады:
Түрлі анықтамалар мен берілген кестелерді пайдалана отырып, қорытындылар дұрыс жасай алады;
Түрлі анықтамалар мен берілген кестелерді пайдалана отырып, қорытындылар дұрыс жасай алады;
Жасалған жұмыстардың алған нәтижелерді талдай, сараптай және қорытынды жасай отырып, бағалай алады.

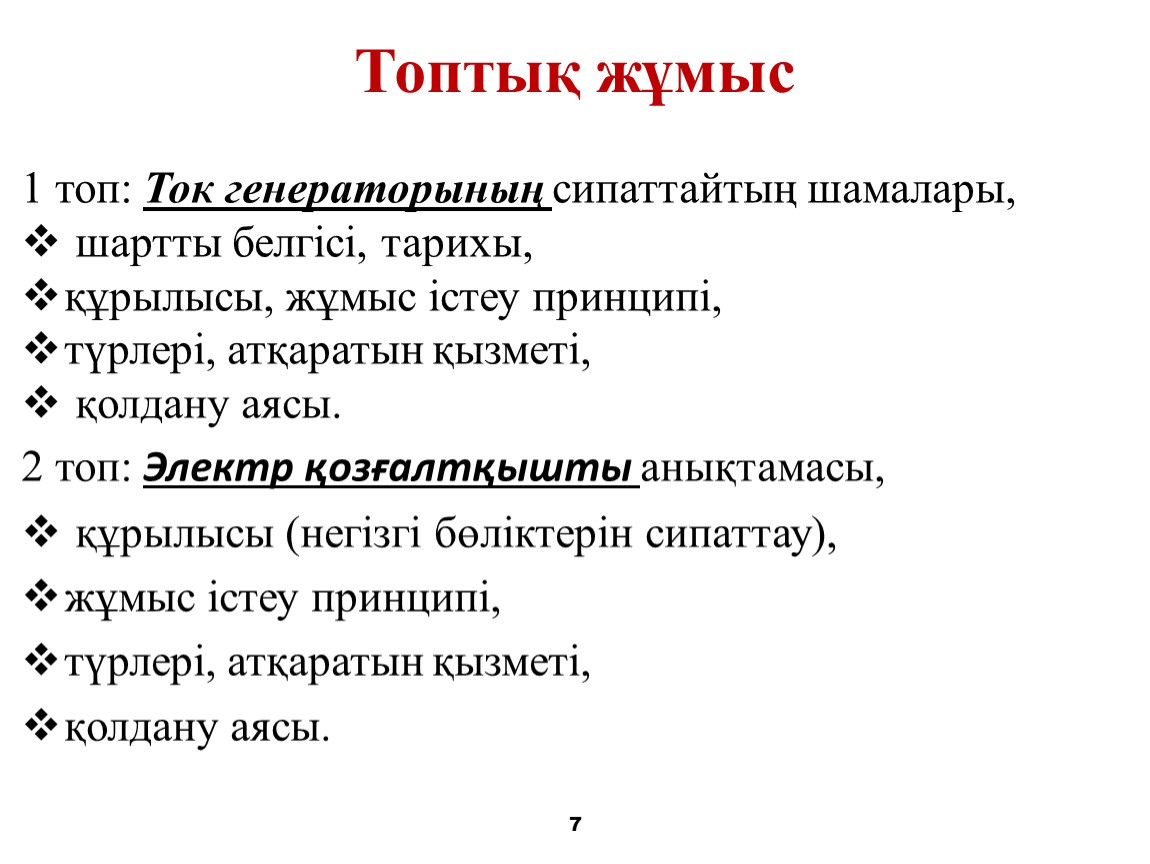

1 топ: Ток генераторының сипаттайтың шамалары,
шартты белгісі, тарихы,
құрылысы, жұмыс істеу принципі,
түрлері, атқаратын қызметі,
қолдану аясы.
2 топ: Электр қозғалтқышты анықтамасы,
құрылысы (негізгі бөліктерін сипаттау),
жұмыс істеу принципі,
түрлері, атқаратын қызметі,
қолдану аясы.

7

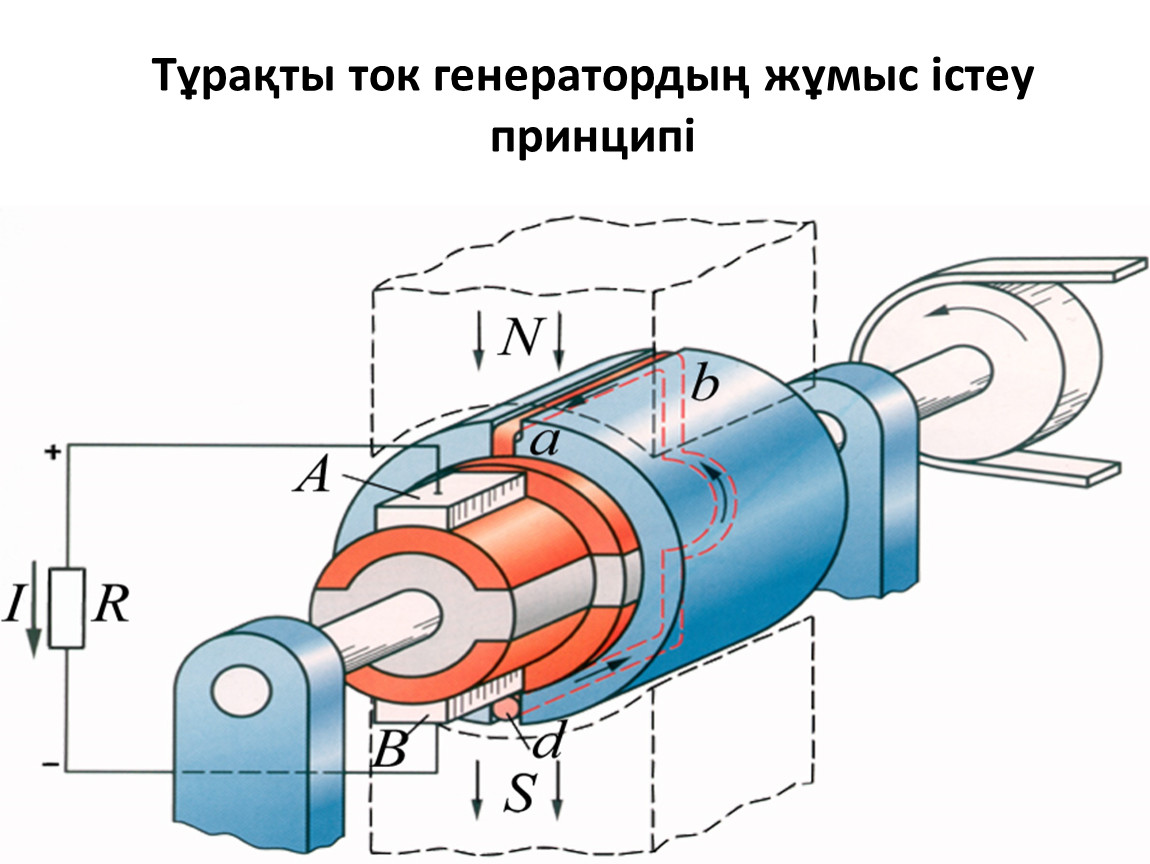

Тұрақтты ток генераторы

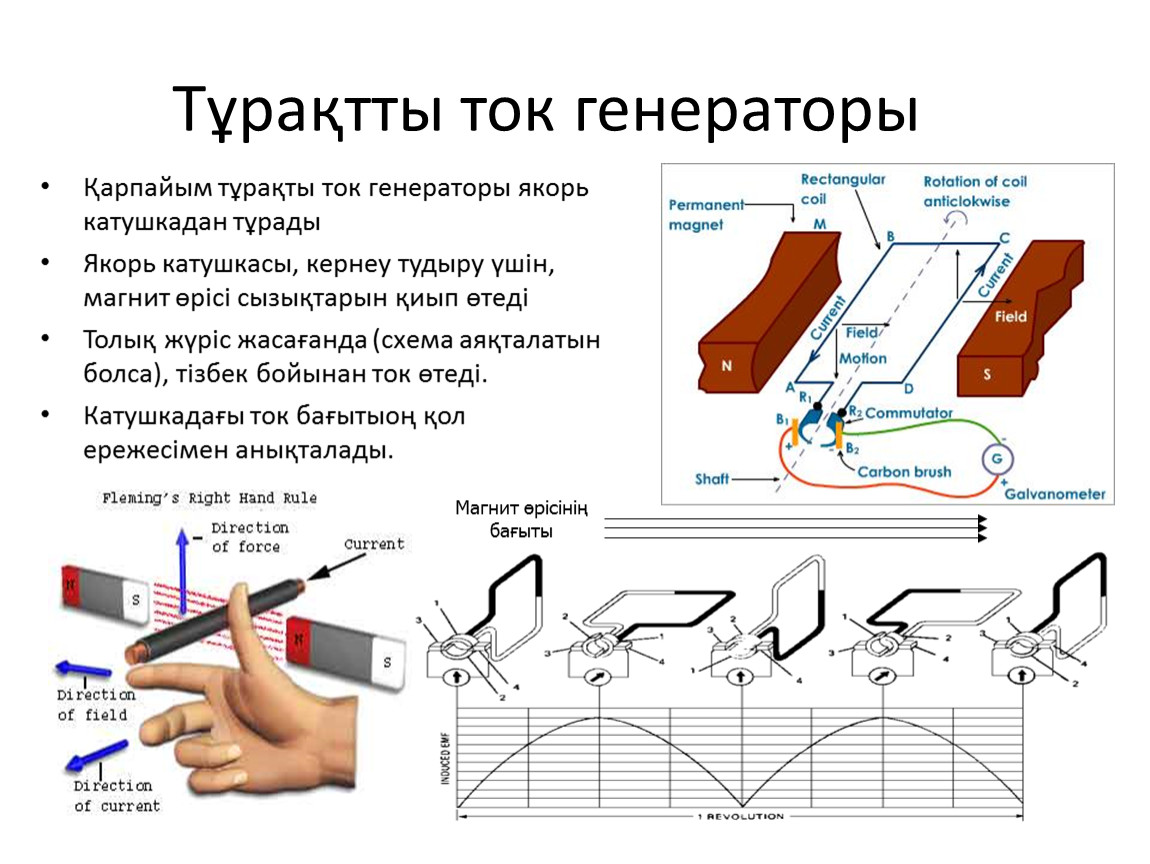

Қарпайым тұрақты ток генераторы якорь катушкадан тұрады
Якорь катушкасы, кернеу тудыру үшін, магнит өрісі сызықтарын қиып өтеді
Толық жүріс жасағанда (схема аяқталатын болса), тізбек бойынан ток өтеді.
Катушкадағы ток бағытыоң қол ережесімен анықталады.

Магнит өрісінің бағыты

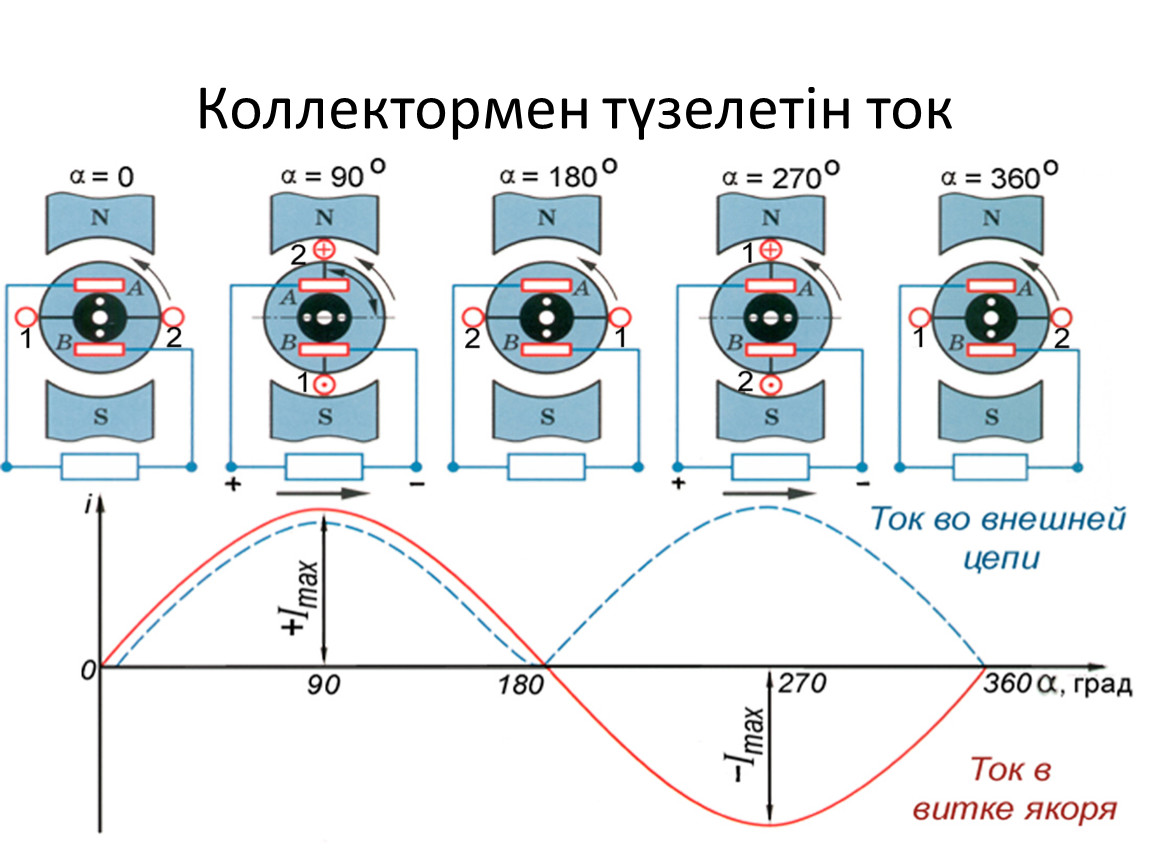

Коллектормен түзелетін ток

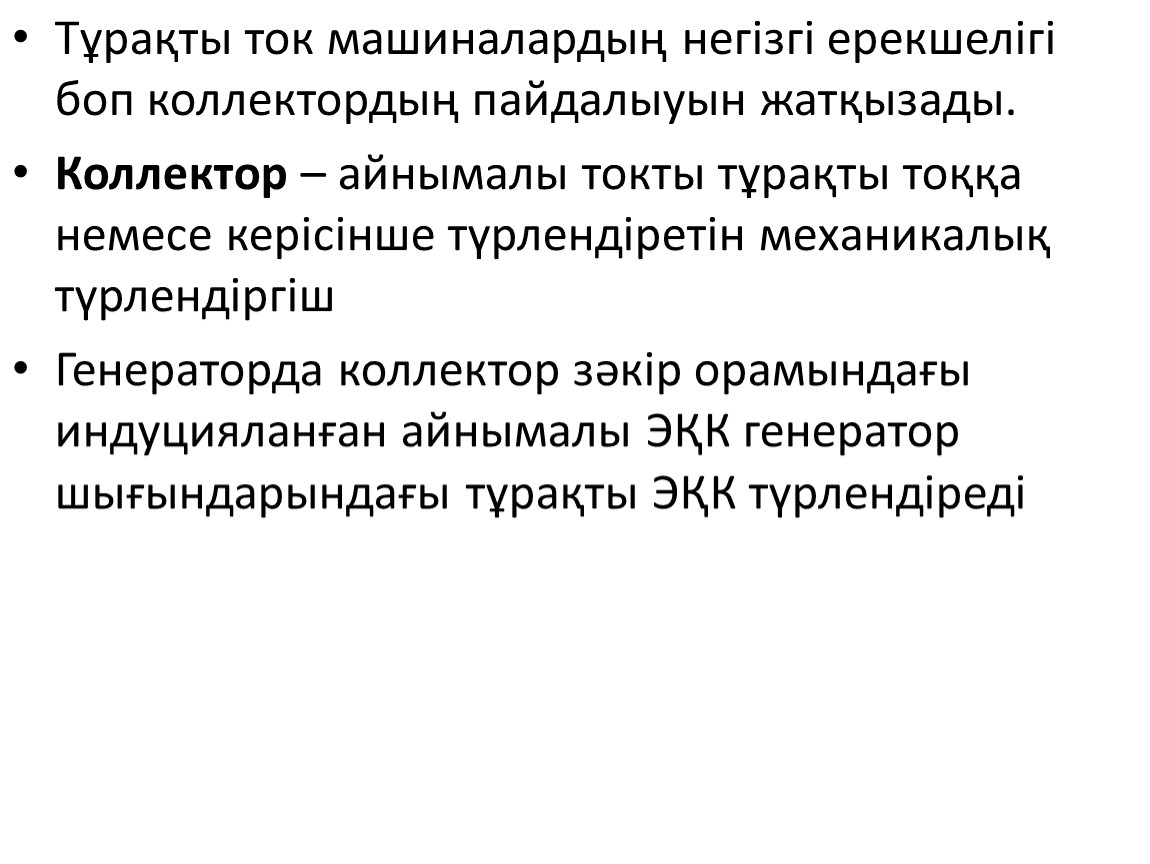

Тұрақты ток машиналардың негізгі ерекшелігі боп коллектордың пайдалыуын жатқызады.
Коллектор – айнымалы токты тұрақты тоққа немесе керісінше түрлендіретін механикалық түрлендіргіш
Генераторда коллектор зәкір орамындағы индуцияланған айнымалы ЭҚК генератор шығындарындағы тұрақты ЭҚК түрлендіреді

Тұрақты ток қозғалтқышы

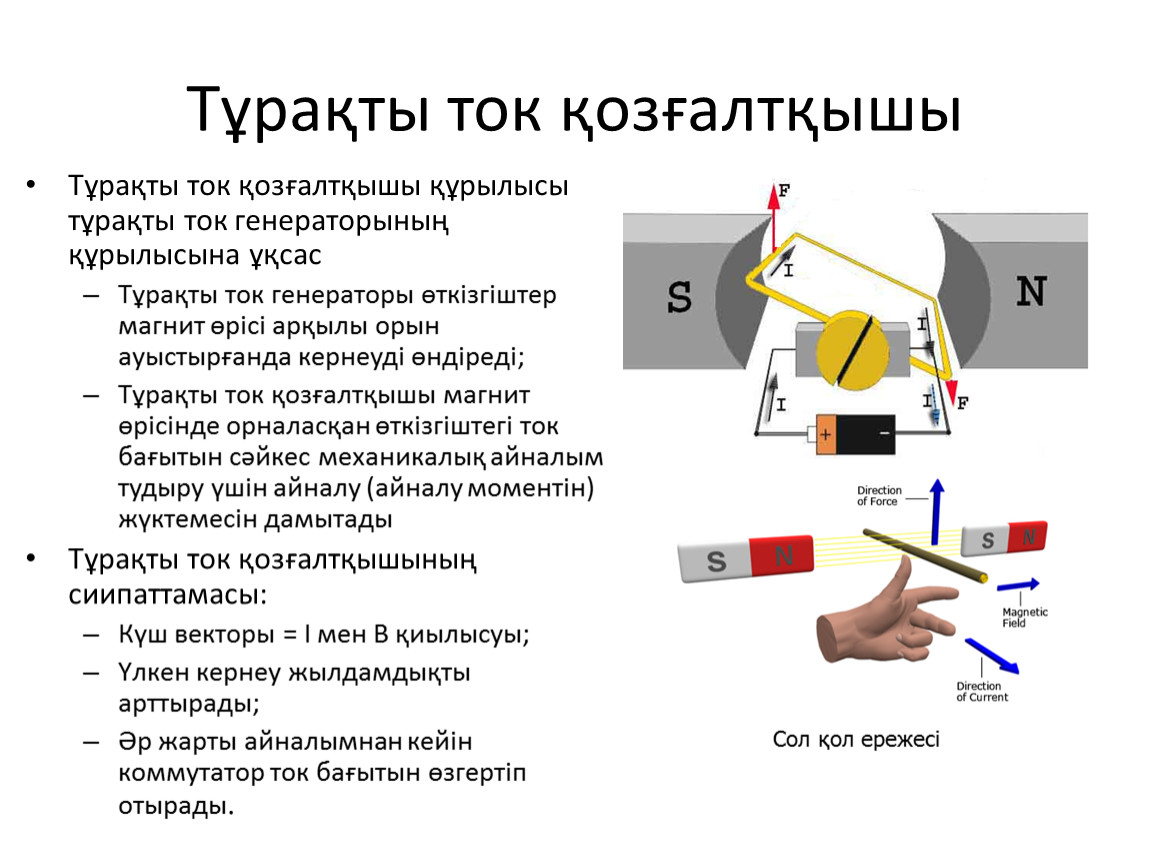

Тұрақты ток қозғалтқышы құрылысы тұрақты ток генераторының құрылысына ұқсас
Тұрақты ток генераторы өткізгіштер магнит өрісі арқылы орын ауыстырғанда кернеуді өндіреді;
Тұрақты ток қозғалтқышы магнит өрісінде орналасқан өткізгіштегі ток бағытын сәйкес механикалық айналым тудыру үшін айналу (айналу моментін) жүктемесін дамытады
Тұрақты ток қозғалтқышының сиипаттамасы:
Күш векторы = I мен B қиылысуы;
Үлкен кернеу жылдамдықты арттырады;
Әр жарты айналымнан кейін коммутатор ток бағытын өзгертіп отырады.

Сол қол ережесі

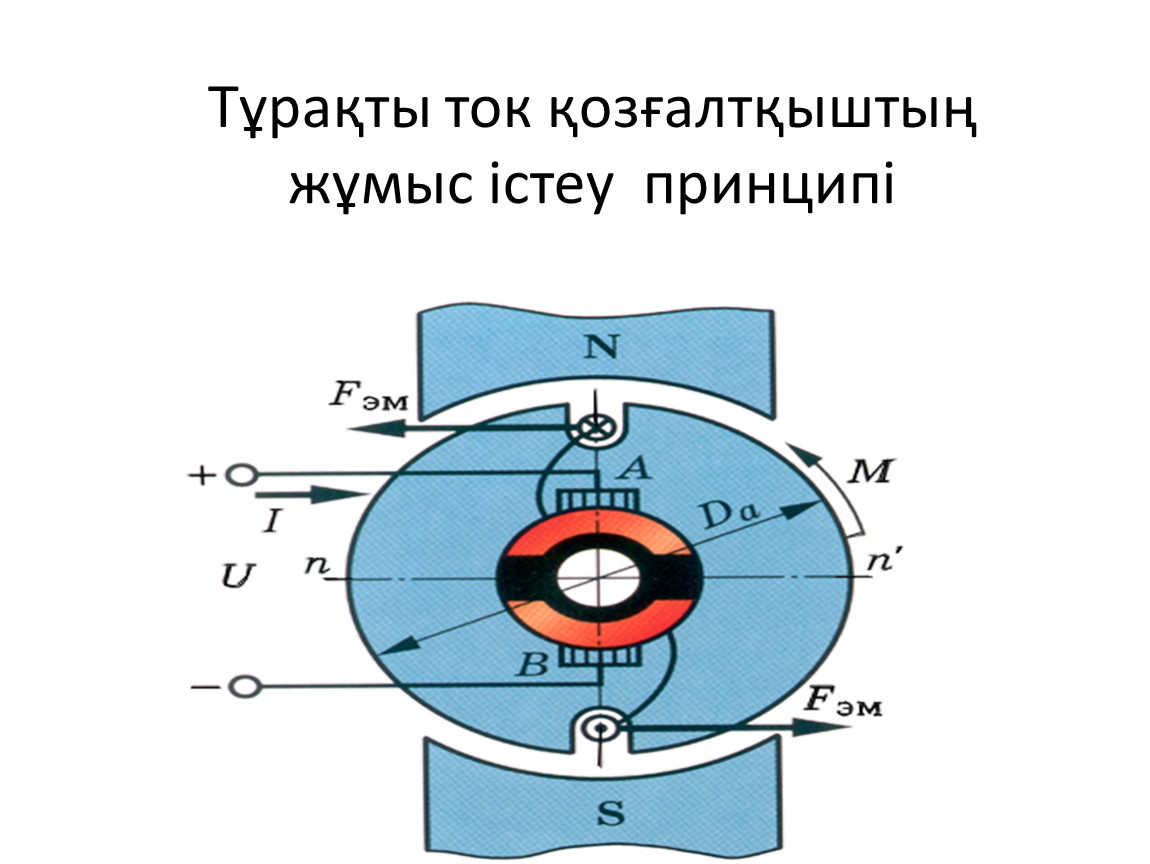

Тұрақты ток қозғалтқыштың жұмыс істеу  принципі

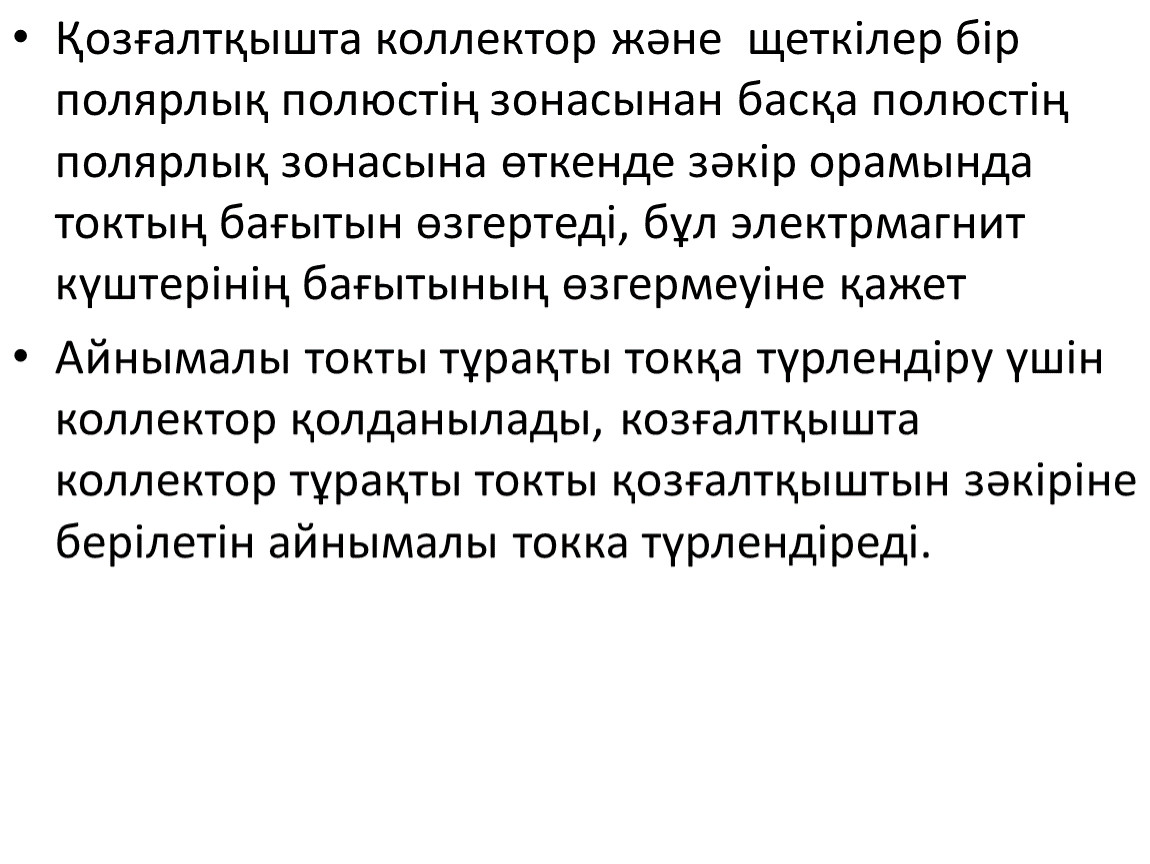

Қозғалтқышта коллектор және щеткілер бір полярлық полюстің зонасынан басқа полюстің полярлық зонасына өткенде зәкір орамында токтың бағытын өзгертеді, бұл электрмагнит күштерінің бағытының өзгермеуіне қажет
Айнымалы токты тұрақты токқа түрлендіру үшін коллектор қолданылады, козғалтқышта коллектор тұрақты токты қозғалтқыштын зәкіріне берілетін айнымалы токка түрлендіреді.

Айнымалы ток генераторы

Тұрмыста және өндірісте қолданылатын барлық электрэнергиясы электрстациялардағы айнымалы генертаорлардан алынады.
Қарапайым айнымалы ток генераторы.
күшті тұрақты магнит өрісінен;
магнит өрісінде айналатын өткізгіштерден (айналмалы);
Ротор толық бір айналым жасағанда айнымалы токтың толық бір циклі .

Айнымалы ток генераторы

Айнымалы ток генераторы

Айнымалы ток генераторы

Кері байланыс

Activity «Серіктестіктеріңізбен сөйлесіңіз»
Білген 3 нәрсемен;
Оңай деп ойлайтын нәрсемен;
Қиын деп ойлайтын нәрсемен;
Болашақта оқитын нәрсемен;
