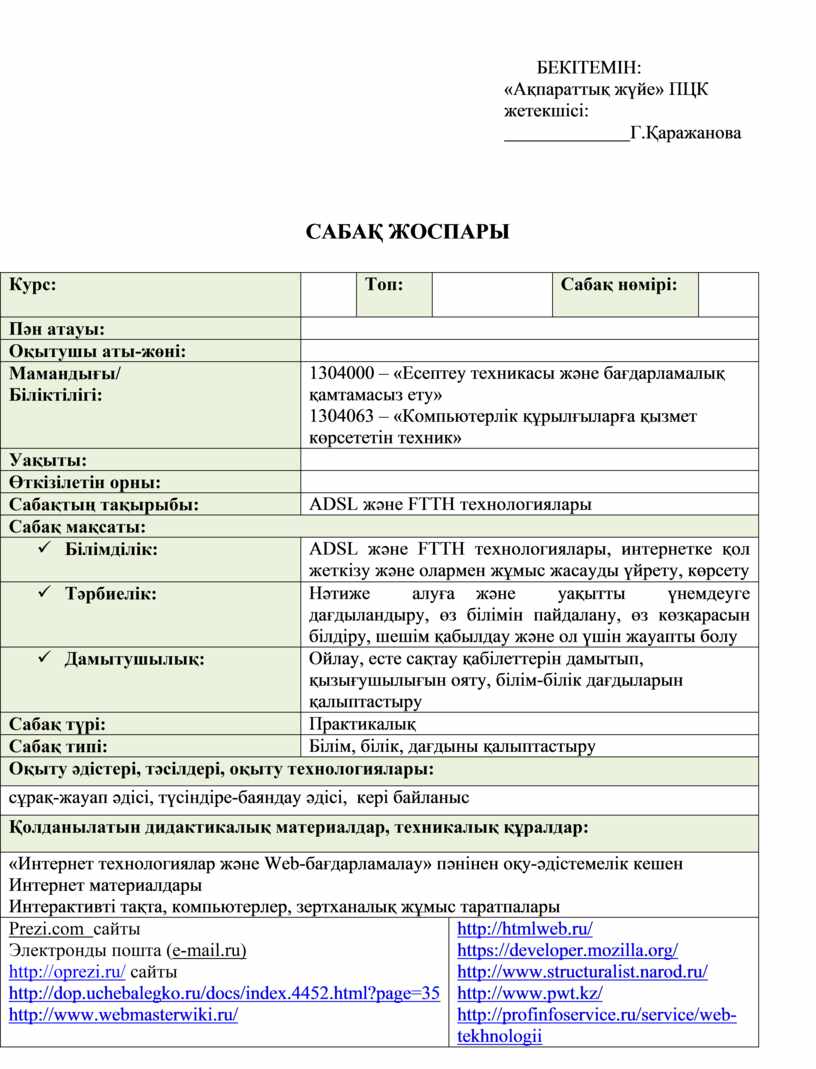

3G және 4G (LTE) технологиялары

Курс:

Топ:

Сабақ нөмірі:

Пән атауы:

Оқытушы аты-жөні:

Мамандығы/

Біліктілігі:

1304000 – «Есептеу техникасы және бағдарламалық қамтамасыз ету»

1304063 – «Компьютерлік құрылғыларға қызмет көрсететін техник»

Уақыты:

Өткізілетін орны:

Сабақтың тақырыбы:

ADSL және FTTH технологиялары

Сабақ мақсаты:

ü  Білімділік:

ADSL және FTTH технологиялары, интернетке қол жеткізу және олармен жұмыс жасауды үйрету, көрсету

ü  Тәрбиелік:

Нәтиже  алуға және  уақытты  үнемдеуге  дағдыландыру, өз білімін пайдалану, өз көзқарасын білдіру, шешім қабылдау және ол үшін жауапты болу

ü  Дамытушылық:

Ойлау, есте сақтау қабілеттерін дамытып, қызығушылығын ояту, білім-білік дағдыларын қалыптастыру

Сабақ түрі:

Практикалық

Сабақ типі:

Білім, білік, дағдыны қалыптастыру

Оқыту әдістері, тәсілдері, оқыту технологиялары:

сұрақ-жауап әдісі, түсіндіре-баяндау әдісі,  кері байланыс

Қолданылатын дидактикалық материалдар, техникалық құралдар:

«Интернет технологиялар және Web-бағдарламалау» пәнінен оқу-әдістемелік кешен

Интернет материалдары

Интерактивті тақта, компьютерлер, зертханалық жұмыс таратпалары

Prezi.com  сайты

Электронды пошта (e-mail.ru)

http://oprezi.ru/ сайты

http://dop.uchebalegko.ru/docs/index.4452.html?page=35

http://www.webmasterwiki.ru/

http://htmlweb.ru/

https://developer.mozilla.org/

http://www.structuralist.narod.ru/

http://www.pwt.kz/

http://profinfoservice.ru/service/web-tekhnologii

Сабақ барысы

Уақыты

Сабақ барысындағы оқытушы іс-әркеті

Сабақ барысындағы студенттің іс-әрекеті

Қажетті оқу-ресурстық құралдар

1

2

3

4

5

І.Оқу іс-әрекетін ұйымдастыру, мотивация

3 минут

-Оқушылармен сәлемдесу;

-Аудитория тазалығын қадағалау;

-Сабаққа қажетті құралдарын тексеру;

-Сабаққа назарларын аударту;

-Оқытушымен сәлемдесу;

-Аудиторияны сабаққа дайындау;

-Сабаққа дайындық жасау;

-Сабаққа назарларын аудару;

«Интернет технологиялар және Web-бағдарламалау» пәнінен оқу-әдістемелік кешен

Интернет материалдары

Интерактивті тақта

ІІ.Үй тапсырмасын сұрау

(өткен сабақпен байланыс)

10 минут

-Оқушылардан  сұрақ-жауап арқылы өткенді сұрау:

1.       Желілік технология?

2.       Желілік технологиялар түрлері?

3.       Ethernet технологиясы?

4.       TokengRing технологиясы?

5.       FDDI технологиясы?

-сұрақ-жауап арқылы өткенді сұрау:

1.       Желілік технология?

2.       Желілік технологиялар түрлері?

3.       Ethernet технологиясы?

4.       TokengRing технологиясы?

5.       FDDI технологиясы?

ІІІ. Жаңа материалды меңгерту

15 минут

-Интерактивті тақтаны пайдаланып оқушыларға сабақтың тақырыбы мен мақсатын түсіндіру;

-ADSL және FTTH технологиялары, интернетке қол жеткізу және олармен жұмыс жасауды үйрету, көрсету

ADSL  технологиясы арқылы интернетке  қол жеткізуді қамтамасыз ету.

ADSL (Asymmetric Digital Subscriber Line - Asymmetric Digital Subscriber Line) кең жолақты қатынау жүйесі - қарапайым «мыс» телефон арналары арқылы дауыс пен деректерді бір мезгілде бере алатын жаңа технология болып табылады. Қосылу үшін қолданыстағы телефон желісін қолдануға болады. Телефон және ADSL-модем жалғанады. Абонентке сплиттер (жиілік бөлгіш) орнатылады. Қоңырау шалушы бұл жүйе негізінде телефон, факс және Интернет қызметтерін бір мезетте пайдалана алады.

Спутникті жүйелермен салыстырғанда, сымсыз ADSL желісі талшықты-оптикалық желілердің сапасына жақын жоғары сапалы байланыс қамтамасыз етеді. Сымды арналармен салыстырғанда ADSL үшін бос мыс жұбын іздеу қажет емес.

Дауыстық трафикті тарату бір мезгілде деректерді таратумен қамтамасыз етіледі. Деректер арнасы ассиметриялы болып табылады:

1)      кіріс - 8 Мбит / с –тен 32 кбит / с дейін;

2)      шығыс - 32 кбит / с-ден 640 кбит / с дейін.

Абоненттік жағында компьютерлік ADSL-карта немесе сыртқы бір ADSL-модем рнатылады.

Станциясы жағында DSL Access Moudule (DSL AM) жабдықтар модемдері орнатылған.

Қызметтің негізгі артықшылықтары:

1)      512 кбит / с-ке дейін: жоғары жылдамдықты Интернетке қатынау;

2)       қосымша Интернет-сервистер (Интернетпен түрлі ақпарат, музыка-лық ресурстарға, онлйн ойындар, радио және басқа да қызметтерге қол жеткізу);

3)      тегін телефон;

4)      Интернетке тұрақты қол жеткізу;

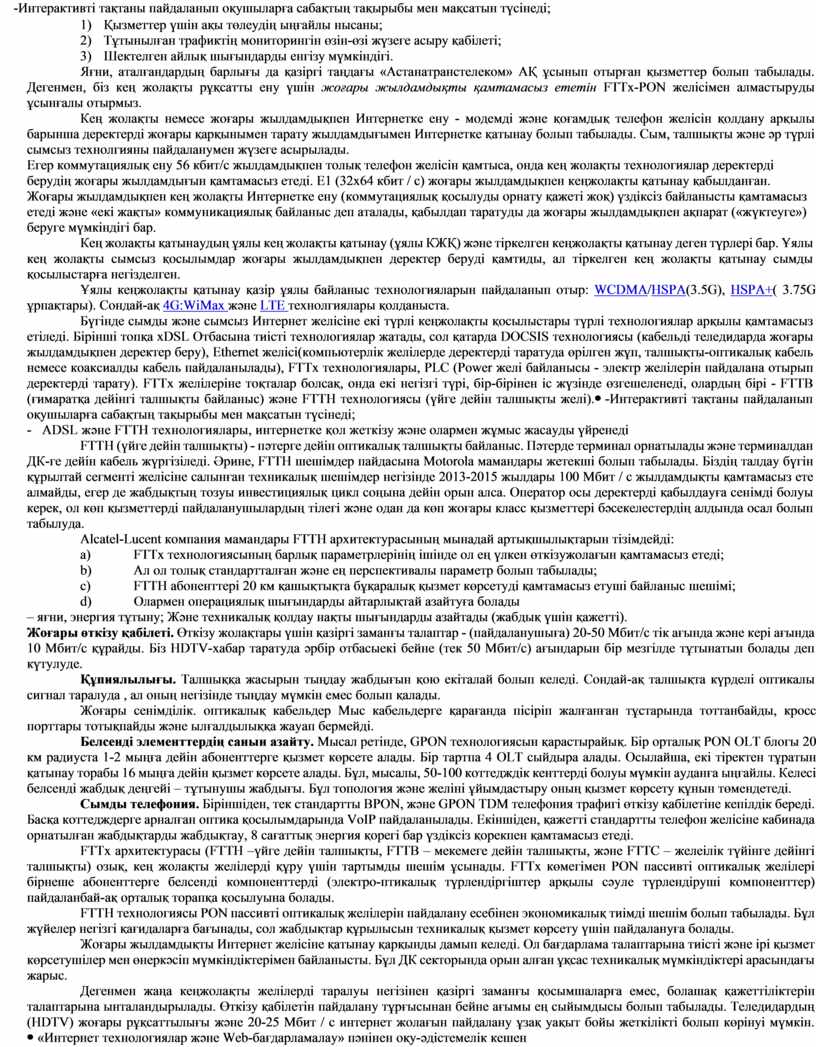

5)      Қызметтер үшін ақы төлеудің ыңғайлы нысаны;

6)      Тұтынылған трафиктің мониторингін өзін-өзі жүзеге асыру қабілеті;

7)      Шектелген айлық шығындарды енгізу мүмкіндігі.

Яғни, аталғандардың барлығы да қазіргі таңдағы «Астанатранстелеком» АҚ ұсынып отырған қызметтер болып табылады. Дегенмен, біз кең жолақты рұқсатты ену үшін жоғары жылдамдықты қамтамасыз ететін FTTх-PON желісімен алмастыруды ұсынғалы отырмыз.

Кең жолақты немесе жоғары жылдамдықпен Интернетке ену - модемді және қоғамдық телефон желісін қолдану арқылы барынша деректерді жоғары қарқынымен тарату жылдамдығымен Интернетке қатынау болып табылады. Сым, талшықты және әр түрлі сымсыз технолгияны пайдаланумен жүзеге асырылады.

Егер коммутациялық ену 56 кбит/с жылдамдықпен толық телефон желісін қамтыса, онда кең жолақты технологиялар деректерді берудің жоғары жылдамдығын қамтамасыз етеді. E1 (32x64 кбит / с) жоғары жылдамдықпен кеңжолақты қатынау қабылданған. Жоғары жылдамдықпен кең жолақты Интернетке ену (коммутациялық қосылуды орнату қажеті жоқ) үздіксіз байланысты қамтамасыз етеді және «екі жақты» коммуникациялық байланыс деп аталады, қабылдап таратуды да жоғары жылдамдықпен ақпарат («жүктеуге») беруге мүмкіндігі бар.

Кең жолақты қатынаудың ұялы кең жолақты қатынау (ұялы КЖҚ) және тіркелген кеңжолақты қатынау деген түрлері бар. Ұялы кең жолақты сымсыз қосылымдар жоғары жылдамдықпен деректер беруді қамтиды, ал тіркелген кең жолақты қатынау сымды қосылыстарға негізделген.

Ұялы кеңжолақты қатынау қазір ұялы байланыс технологияларын пайдаланып отыр: WCDMA/HSPA(3.5G), HSPA+( 3.75G ұрпақтары). Сондай-ақ 4G:WiMax және LTE технолгиялары қолданыста.

Бүгінде сымды және сымсыз Интернет желісіне екі түрлі кеңжолақты қосылыстары түрлі технологиялар арқылы қамтамасыз етіледі. Бірінші топқа хDSL Отбасына тиісті технологиялар жатады, сол қатарда DOCSIS технологиясы (кабельді теледидарда жоғары жылдамдықпен деректер беру), Ethernet желісі(компьютерлік желілерде деректерді таратуда өрілген жұп, талшықты-оптикалық кабель немесе коаксиалды кабель пайдаланылады), FTTx технологиялары, PLC (Power желі байланысы - электр желілерін пайдалана отырып деректерді тарату). FTTx желілеріне тоқталар болсақ, онда екі негізгі түрі, бір-бірінен іс жүзінде өзгешеленеді, олардың бірі - FTTB (ғимаратқа дейінгі талшықты байланыс) және FTTH технологиясы (үйге дейін талшықты желі).

-Интерактивті тақтаны пайдаланып оқушыларға сабақтың тақырыбы мен мақсатын түсінеді;

-   ADSL және FTTH технологиялары, интернетке қол жеткізу және олармен жұмыс жасауды үйренеді

FTTH (үйге дейін талшықты) - пәтерге дейін оптикалық талшықты байланыс. Пәтерде терминал орнатылады және терминалдан ДК-ге дейін кабель жүргізіледі. Әрине, FTTH шешімдер пайдасына Motorola мамандары жетекші болып табылады. Біздің талдау бүгін құрылтай сегменті желісіне салынған техникалық шешімдер негізінде 2013-2015 жылдары 100 Мбит / с жылдамдықты қамтамасыз ете алмайды, егер де жабдықтың тозуы инвестициялық цикл соңына дейін орын алса. Оператор осы деректерді қабылдауға сенімді болуы керек, ол көп қызметтерді пайдаланушылардың тілегі және одан да көп жоғары класс қызметтері бәсекелестердің алдында осал болып табылуда.

Alcatel-Lucent компания мамандары FTTH архитектурасының мынадай артықшылықтарын тізімдейді:

a)                   FTTx технологиясының барлық параметрлерінің ішінде ол ең үлкен өткізужолағын қамтамасыз етеді;

b)                   Ал ол толық стандартталған және ең перспективалы параметр болып табылады;

c)                   FTTH абоненттері 20 км қашықтықта бұқаралық қызмет көрсетуді қамтамасыз етуші байланыс шешімі;

d)                   Олармен операциялық шығындарды айтарлықтай азайтуға болады

– яғни, энергия тұтыну; Және техникалық қолдау нақты шығындарды азайтады (жабдық үшін қажетті).

Жоғары өткізу қабілеті. Өткізу жолақтары үшін қазіргі заманғы талаптар - (пайдаланушыға) 20-50 Мбит/с тік ағында және кері ағында 10 Мбит/с құрайды. Біз HDTV-хабар таратуда әрбір отбасыекі бейне (тек 50 Мбит/с) ағындарын бір мезгілде тұтынатын болады деп күтулуде.

Құпиялылығы. Талшыққа жасырын тыңдау жабдығын қою екіталай болып келеді. Сондай-ақ талшықта күрделі оптикалы сигнал таралуда , ал оның негізінде тыңдау мүмкін емес болып қалады.

Жоғары сенімділік. оптикалық кабельдер Мыс кабельдерге қарағанда пісіріп жалғанған тұстарында тоттанбайды, кросс порттары тотықпайды және ылғалдылыққа жауап бермейді.

Белсенді элементтердің санын азайту. Мысал ретінде, GPON технологиясын қарастырайық. Бір орталық PON OLT блогы 20 км радиуста 1-2 мыңға дейін абоненттерге қызмет көрсете алады. Бір тартпа 4 OLT сыйдыра алады. Осылайша, екі тіректен тұратын қатынау торабы 16 мыңға дейін қызмет көрсете алады. Бұл, мысалы, 50-100 коттедждік кенттерді болуы мүмкін ауданға ыңғайлы. Келесі белсенді жабдық деңгейі – тұтынушы жабдығы. Бұл топология және желіні ұйымдастыру оның қызмет көрсету құнын төмендетеді.

Сымды телефония. Біріншіден, тек стандартты BPON, және GPON TDM телефония трафигі өткізу қабілетіне кепілдік береді. Басқа коттедждерге арналған оптика қосылымдарында VoIP пайдаланылады. Екіншіден, қажетті стандартты телефон желісіне кабинада орнатылған жабдықтарды жабдықтау, 8 сағаттық энергия қорегі бар үздіксіз қорекпен қамтамасыз етеді.

FTTx архитектурасы (FTTH –үйге дейін талшықты, FTTB – мекемеге дейін талшықты, және FTTC – желеілік түйінге дейінгі талшықты) озық, кең жолақты желілерді құру үшін тартымды шешім ұсынады. FTTx көмегімен PON пассивті оптикалық желілері бірнеше абоненттерге белсенді компоненттерді (электро-птикалық түрлендіргіштер арқылы сәуле түрлендіруші компоненттер) пайдаланбай-ақ орталық торапқа қосылуына болады.

FTTH технологиясы PON пассивті оптикалық желілерін пайдалану есебінен экономикалық тиімді шешім болып табылады. Бұл жүйелер негізгі қағидаларға бағынады, сол жабдықтар құрылысын техникалық қызмет көрсету үшін пайдалануға болады.

Жоғары жылдамдықты Интернет желісіне қатынау қарқынды дамып келеді. Ол бағдарлама талаптарына тиісті және ірі қызмет көрсетушілер мен өнеркәсіп мүмкіндіктерімен байланысты. Бұл ДК секторында орын алған ұқсас техникалық мүмкіндіктері арасындағы жарыс.

Дегенмен жаңа кеңжолақты желілерді таралуы негізінен қазіргі заманғы қосымшаларға емес, болашақ қажеттіліктерін талаптарына ынталандырылады. Өткізу қабілетін пайдалану тұрғысынан бейне ағымы ең сыйымдысы болып табылады. Теледидардың (HDTV) жоғары рұқсаттылығы және 20-25 Мбит / с интернет жолағын пайдалану ұзақ уақыт бойы жеткілікті болып көрінуі мүмкін.

«Интернет технологиялар және Web-бағдарламалау» пәнінен оқу-әдістемелік кешен

Интернет материалдары

Интерактивті тақта, компьютерлер, зертханалық жұмыс таратпалары

Prezi.com  сайты

Электронды пошта (e-mail.ru)

http://oprezi.ru/ сайты

http://dop.uchebalegko.ru/docs/index.4452.html?page=35

http://www.webmasterwiki.ru/

http://htmlweb.ru/

https://developer.mozilla.org/

http://www.structuralist.narod.ru/

http://www.pwt.kz/

http://profinfoservice.ru/service/web-tekhnologii

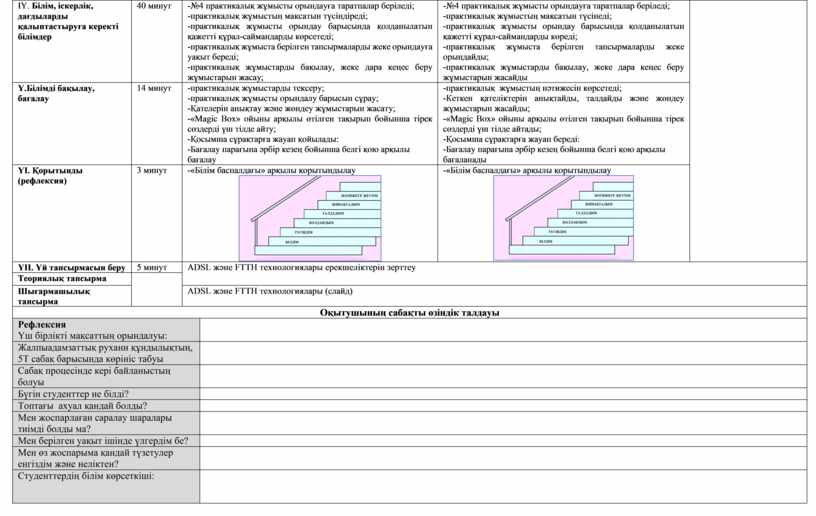

ІҮ. Білім, іскерлік, дағдыларды қалыптастыруға керекті білімдер

40 минут

-№4 практикалық жұмысты орындауға таратпалар беріледі;

-практикалық жұмыстың мақсатын түсіндіреді;

-практикалық жұмысты орындау барысында қолданылатын қажетті құрал-саймандарды көрсетеді;

-практикалық жұмыста берілген тапсырмаларды жеке орындауға уақыт береді;

-практикалық жұмыстарды бақылау, жеке дара кеңес беру жұмыстарын жасау;

-№4 практикалық жұмысты орындауға таратпалар беріледі;

-практикалық жұмыстың мақсатын түсінеді;

-практикалық жұмысты орындау барысында қолданылатын қажетті құрал-саймандарды көреді;

-практикалық жұмыста берілген тапсырмаларды жеке орындайды;

-практикалық жұмыстарды бақылау, жеке дара кеңес беру жұмыстарын жасайды

Ү.Білімді бақылау, бағалау

14 минут

-практикалық жұмыстарды тексеру;

-практикалық жұмысты орындалу барысын сұрау;

-Қателерін анықтау және жөндеу жұмыстарын жасату;

-«Magic Box» ойыны арқылы өтілген тақырып бойынша тірек сөздерді үш тілде айту;

-Қосымша сұрақтарға жауап қойылады:

-Бағалау парағына әрбір кезең бойынша белгі қою арқылы бағалау

-практикалық  жұмыстың нәтижесін көрсетеді;

-Кеткен қателіктерін анықтайды, талдайды және жөндеу жұмыстарын жасайды;

-«Magic Box» ойыны арқылы өтілген тақырып бойынша тірек сөздерді үш тілде айтады;

-Қосымша сұрақтарға жауап береді:

-Бағалау парағына әрбір кезең бойынша белгі қою арқылы бағаланады

ҮІ. Қорытынды (рефлексия)

3 минут

-«Білім баспалдағы» арқылы қорытындылау

-«Білім баспалдағы» арқылы қорытындылау

ҮІІ. Үй тапсырмасын беру

5 минут

ADSL және FTTH технологиялары ерекшеліктерін зерттеу

Теориялық тапсырма

Шығармашылық тапсырма

ADSL және FTTH технологиялары (слайд)

Оқытушының сабақты өзіндік талдауы

Рефлексия

Үш бірлікті мақсаттың орындалуы:

Жалпыадамзаттық рухани құндылықтың, 5Т сабақ барысында көрініс табуы

Сабақ процесінде кері байланыстың болуы

Бүгін студенттер не білді?

Топтағы  ахуал қандай болды?

Мен жоспарлаған саралау шаралары тиімді болды ма?

Мен берілген уақыт ішінде үлгердім бе?

Мен өз жоспарыма қандай түзетулер енгіздім және неліктен?

Студенттердің білім көрсеткіші:
