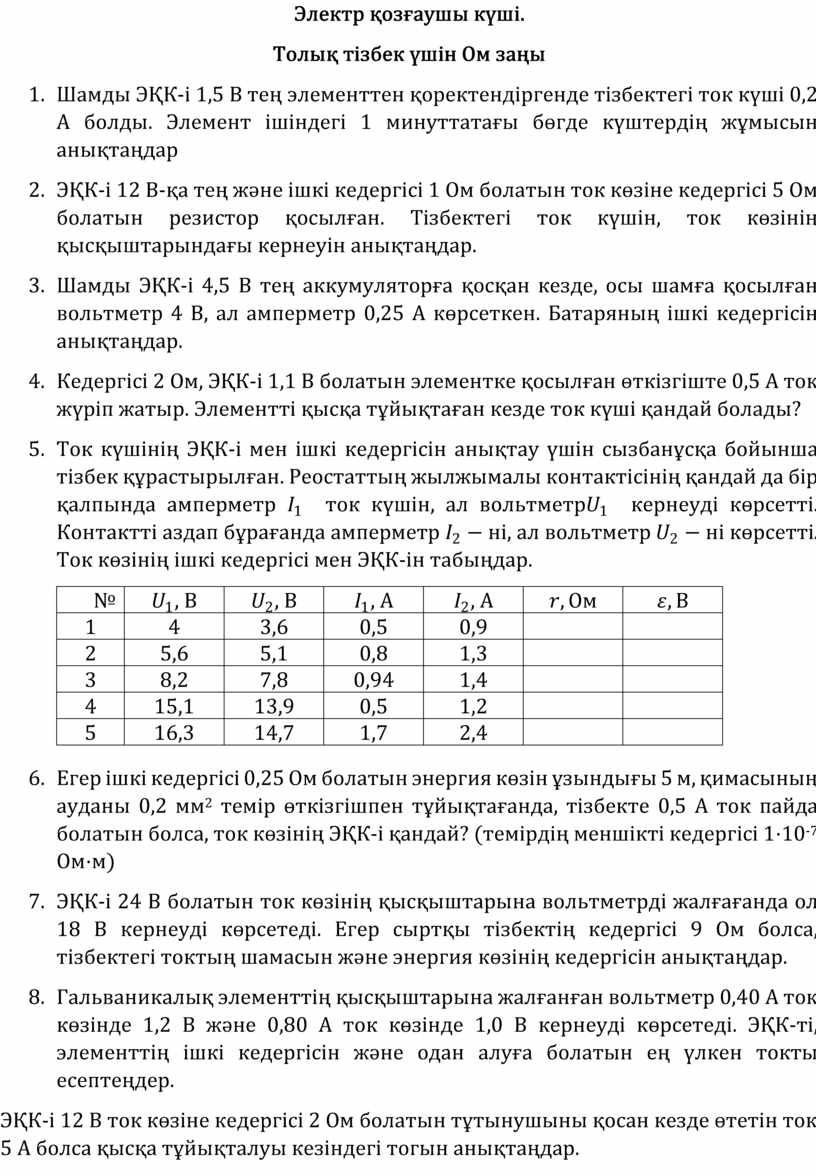

Электр қозғаушы күші.

Толық тізбек үшін Ом заңы

1.     Шамды ЭҚК-і 1,5 В тең элементтен қоректендіргенде тізбектегі ток күші 0,2 А болды. Элемент ішіндегі 1 минуттатағы бөгде күштердің жұмысын анықтаңдар

2.     ЭҚК-і 12 В-қа тең және ішкі кедергісі 1 Ом болатын ток көзіне кедергісі 5 Ом болатын резистор қосылған. Тізбектегі ток күшін, ток көзінің қысқыштарындағы кернеуін анықтаңдар.

3.     Шамды ЭҚК-і 4,5 В тең аккумуляторға қосқан кезде, осы шамға қосылған вольтметр 4 В, ал амперметр 0,25 А көрсеткен. Батаряның ішкі кедергісін анықтаңдар.

4.     Кедергісі 2 Ом, ЭҚК-і 1,1 В болатын элементке қосылған өткізгіште 0,5 А ток жүріп жатыр. Элементті қысқа тұйықтаған кезде ток күші қандай болады?

5.     Ток күшінің ЭҚК-і мен ішкі кедергісін анықтау үшін сызбанұсқа бойынша тізбек құрастырылған. Реостаттың жылжымалы контактісінің қандай да бір қалпында амперметр   ток күшін, ал вольтметр  кернеуді көрсетті. Контактті аздап бұрағанда амперметр , ал вольтметр  Ток көзінің ішкі кедергісі мен ЭҚК-ін табыңдар.

6.     Егер ішкі кедергісі 0,25 Ом болатын энергия көзін ұзындығы 5 м, қимасының ауданы 0,2 мм² темір өткізгішпен тұйықтағанда, тізбекте 0,5 А ток пайда болатын болса, ток көзінің ЭҚК-і қандай? (темірдің меншікті кедергісі 1·10^-7 Ом·м)

7.     ЭҚК-і 24 В болатын ток көзінің қысқыштарына вольтметрді жалғағанда ол 18 В кернеуді көрсетеді. Егер сыртқы тізбектің кедергісі 9 Ом болса, тізбектегі токтың шамасын және энергия көзінің кедергісін анықтаңдар.

8.     Гальваникалық элементтің қысқыштарына жалғанған вольтметр 0,40 А ток көзінде 1,2 В және 0,80 А ток көзінде 1,0 В кернеуді көрсетеді. ЭҚК-ті, элементтің ішкі кедергісін және одан алуға болатын ең үлкен токты есептеңдер.

9.     ЭҚК-і 12 В ток көзіне кедергісі 2 Ом болатын тұтынушыны қосан кезде өтетін ток 5 А болса қысқа тұйықталуы кезіндегі тогын анықтаңдар.
