6Постоянный ток ЭДС и напряжение Презентация

10.3.2.2 - объяснять различия между ЭДС и падением напряжения во внешней цепи (с точки зрения энергии)

Элементы цепи, преобразующие электрическую энергию в другие вилы энергии называются потребителями. Они являются внешней частью цепи.
Источники тока являются внутренней частью цепи.

Источники электроэнергии

Потребители электроэнергии

Ɛ – источник тока ЭДС;
r – внутреннее сопротивление цепи;
R – внешнее сопротивление цепи;
R + r – полное сопротивление цепи.

Чтобы величина тока была постоянной, необходимо поддерживать одинаковое напряжение

Внутри источника тока заряды движутся под действием сторонних сил против кулоновских сил (электроны от положительного заряженного электрода к отрицательному), а во всей остальной цепи их приводит в движение электрическое поле.

Действие сторонних сил характеризуется физической величиной, называемой электродвижущей силой (ЭДС)

ЭДС в замкнутом контуре представляет собой отношение работы сторонних сил при перемещении заряда вдоль контура к величине этого заряда:

[Ɛ] = Дж/Кл = В

Напряжение – это физическая величина, значение которой равно работе, совершаемой при переносе единичного пробного электрического заряда к величине этого заряда:

Единица измерения: Вольт
Прибор для измерения: Вольтметр

Вольтметр

Закон Ома для полной цепи

Соберите цепь и подключите лампочку к источнику тока; понаблюдайте за яркостью свечения лампы;
Подключите параллельно две лампы в цепь, и снова пронаблюдайте за свечением;
Повторите эксперимент с 3,4 и 5 лампами, соединенными параллельно. В каждом случае наблюдайте за яркостью свечения.
Изобразите схемы цепей для каждого случая (всего 5 схем).

Определите величину тока в цепи с помощью амперметра;
Если учесть, что величина тока одинакова, вычислите значение сопротивления.
Что Вы можете сказать о значениях этого сопротивления?

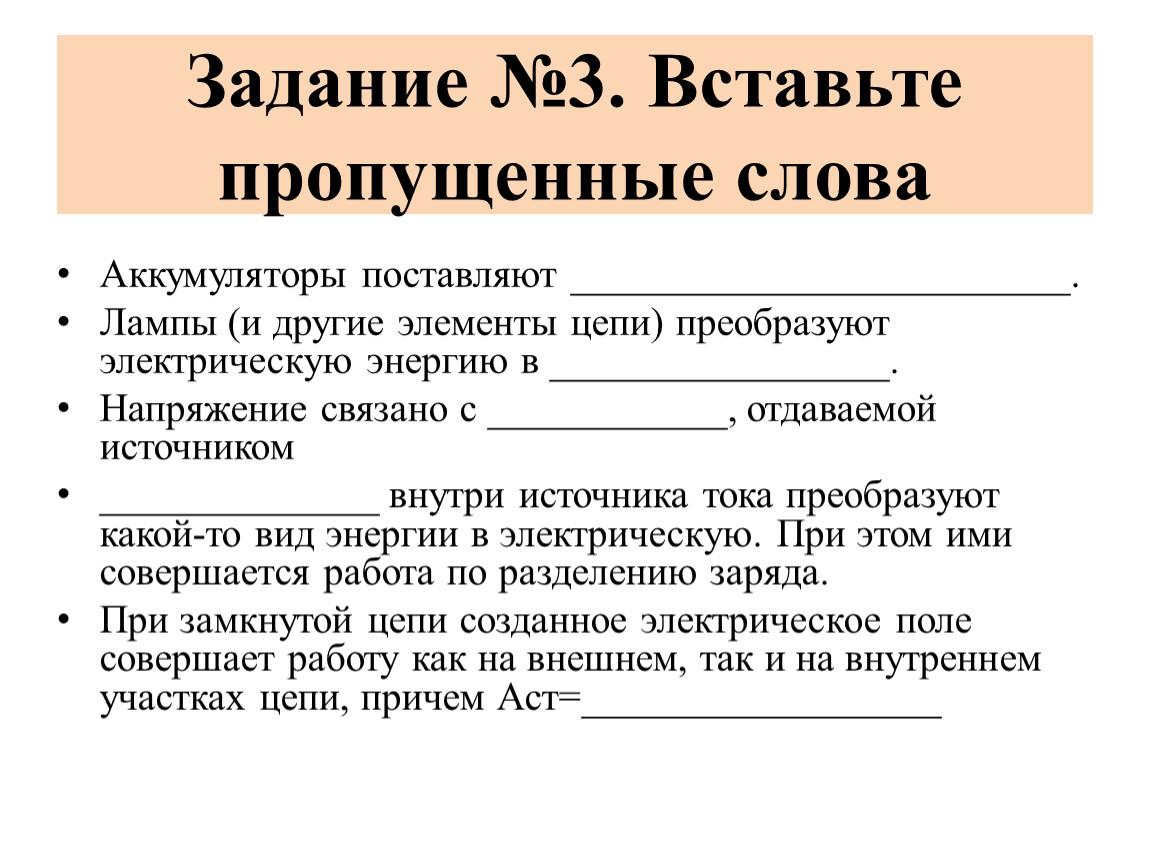

Аккумуляторы поставляют _________________________.
Лампы (и другие элементы цепи) преобразуют электрическую энергию в _________________.
Напряжение связано с ____________, отдаваемой источником
______________ внутри источника тока преобразуют какой-то вид энергии в электрическую. При этом ими совершается работа по разделению заряда.
При замкнутой цепи созданное электрическое поле совершает работу как на внешнем, так и на внутреннем участках цепи, причем Аст=__________________

1. Что такое ЭДС?
2. Формула ЭДС и единица измерения.
3. Что такое напряжение?
4. Как характеризуется напряжение?
5. В чем разница между ЭДС и напряжением?
6. Какова связь между ЭДС и напряжением?
