9 Закон Ома для полной цепи Презентация.pptx

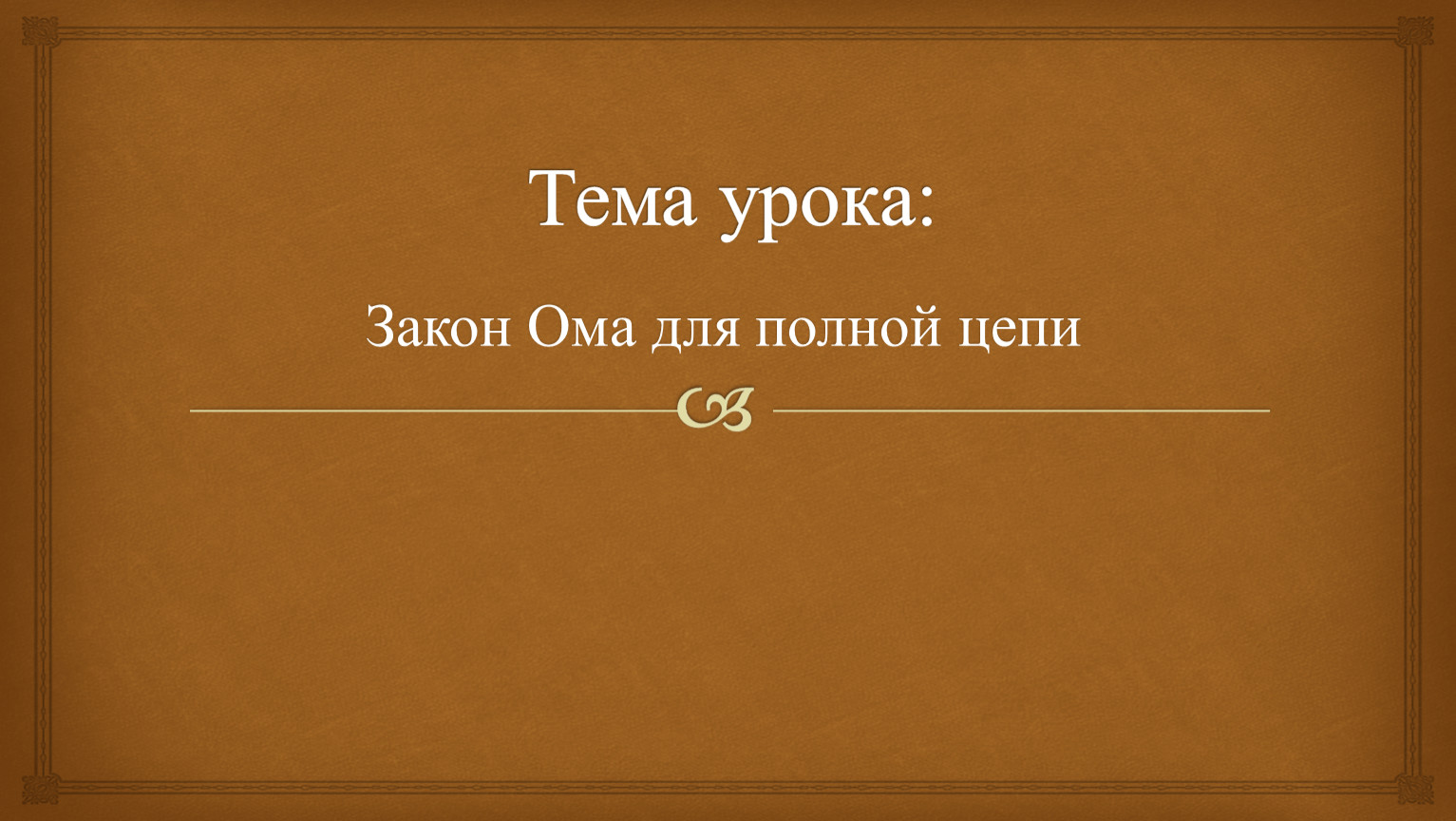

Тема урока:
Закон Ома для полной цепи

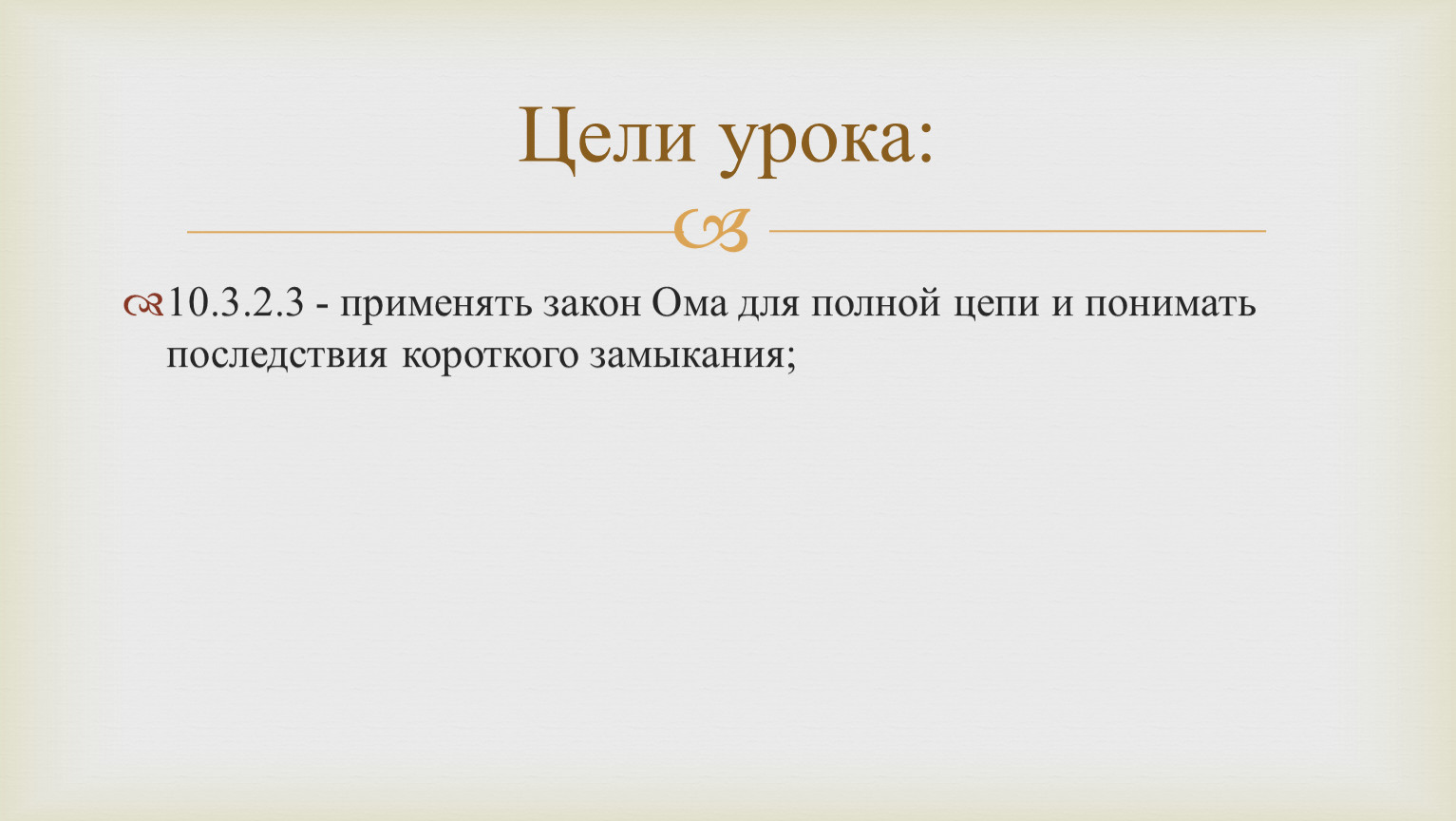

10.3.2.3 - применять закон Ома для полной цепи и понимать последствия короткого замыкания;
Цели урока:
знает и применяет закон Ома для полной цепи;
понимает последствия короткого замыкания

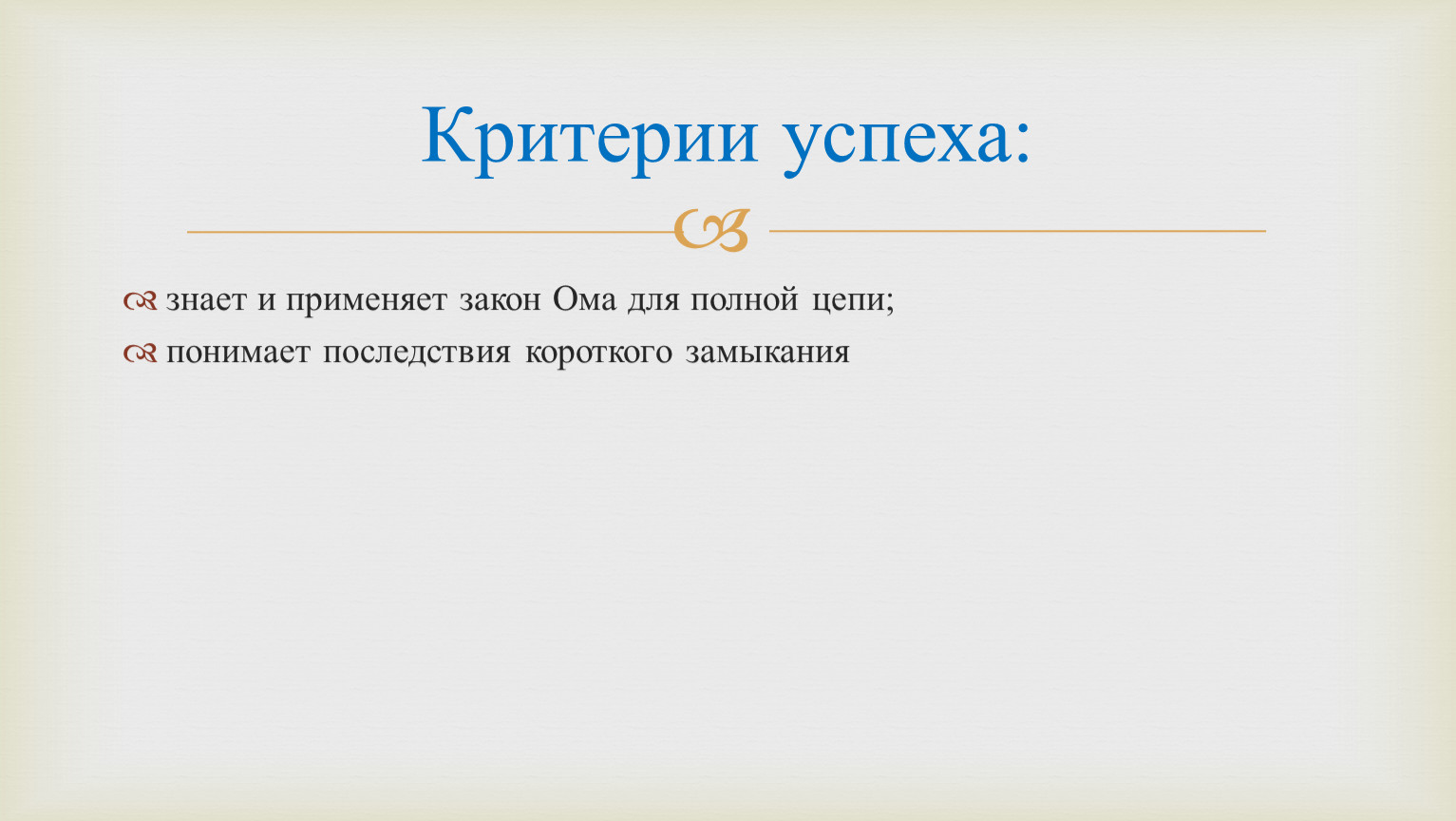

Критерии успеха:
Актуализация знаний

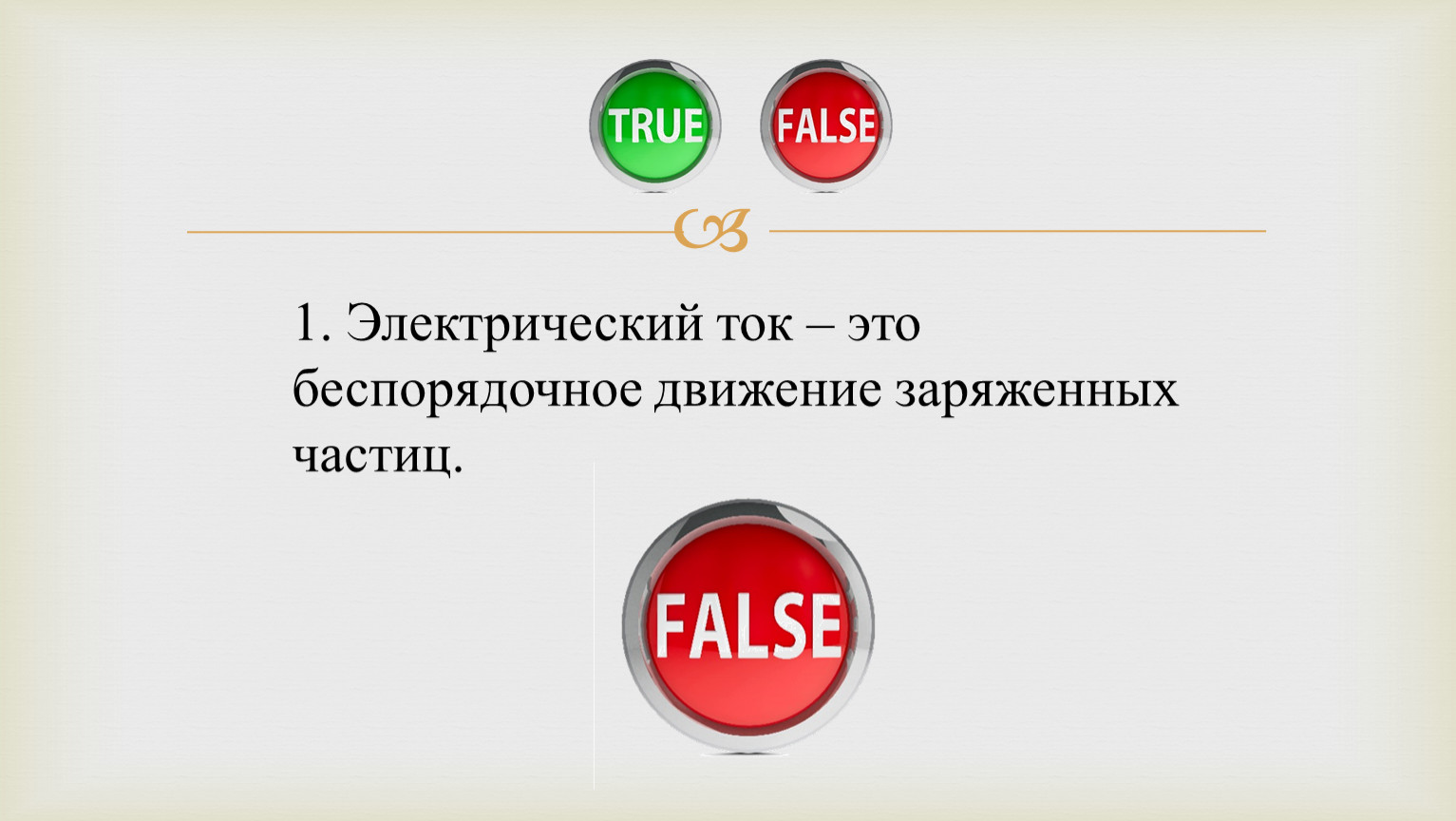

1. Электрический ток – это беспорядочное движение заряженных частиц.

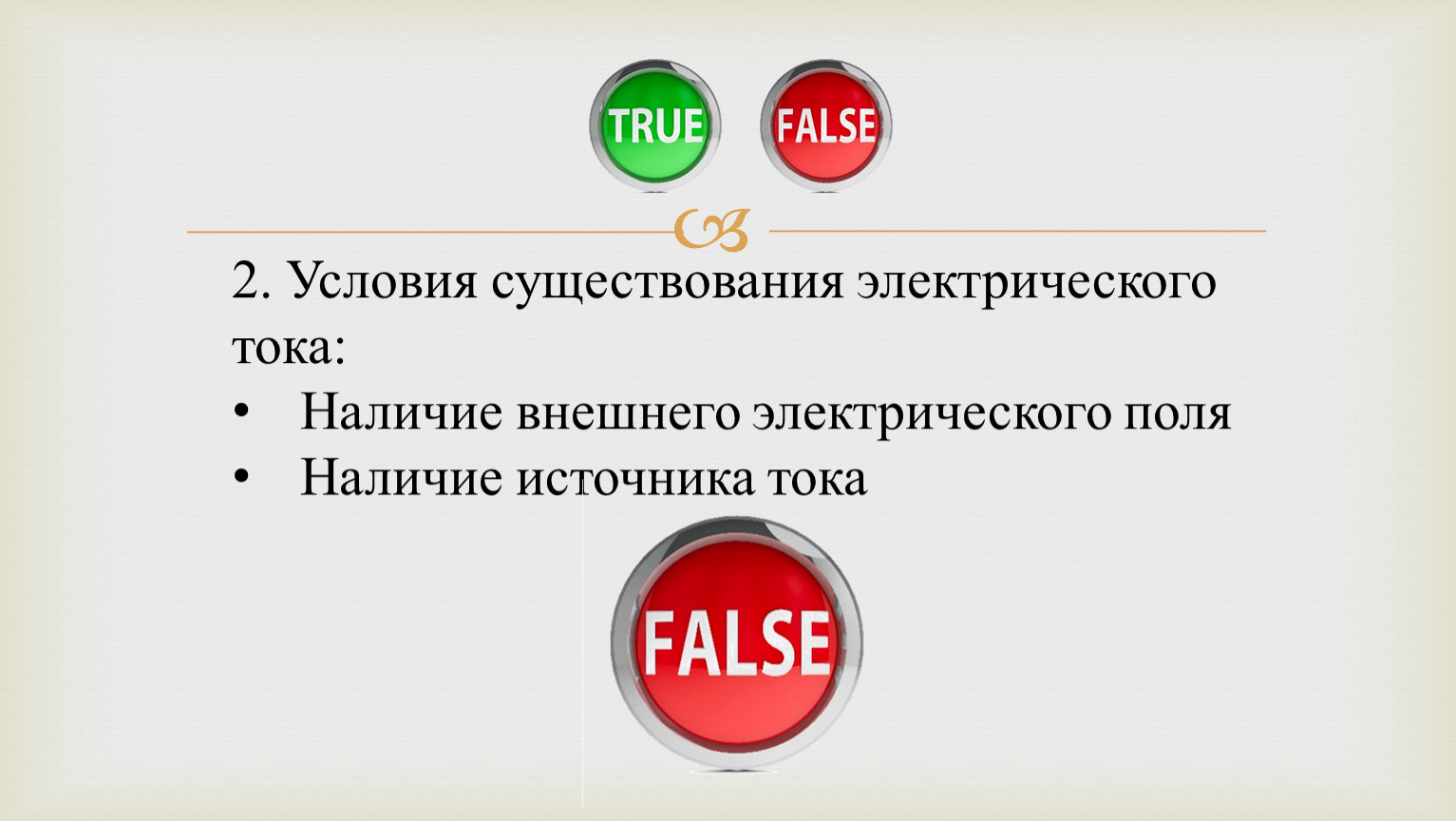

2. Условия существования электрического тока:
Наличие внешнего электрического поля
Наличие источника тока

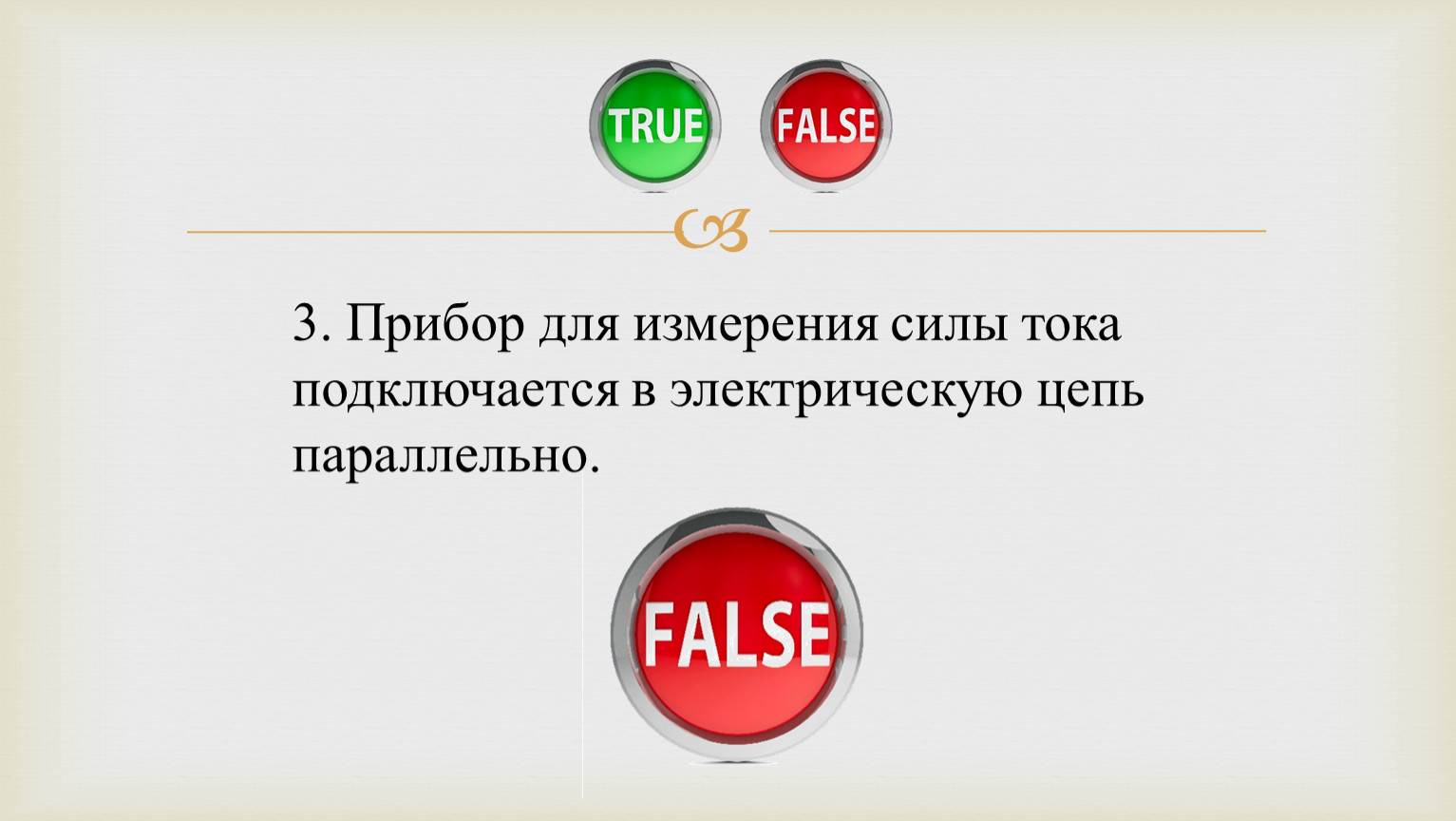

3. Прибор для измерения силы тока подключается в электрическую цепь параллельно.

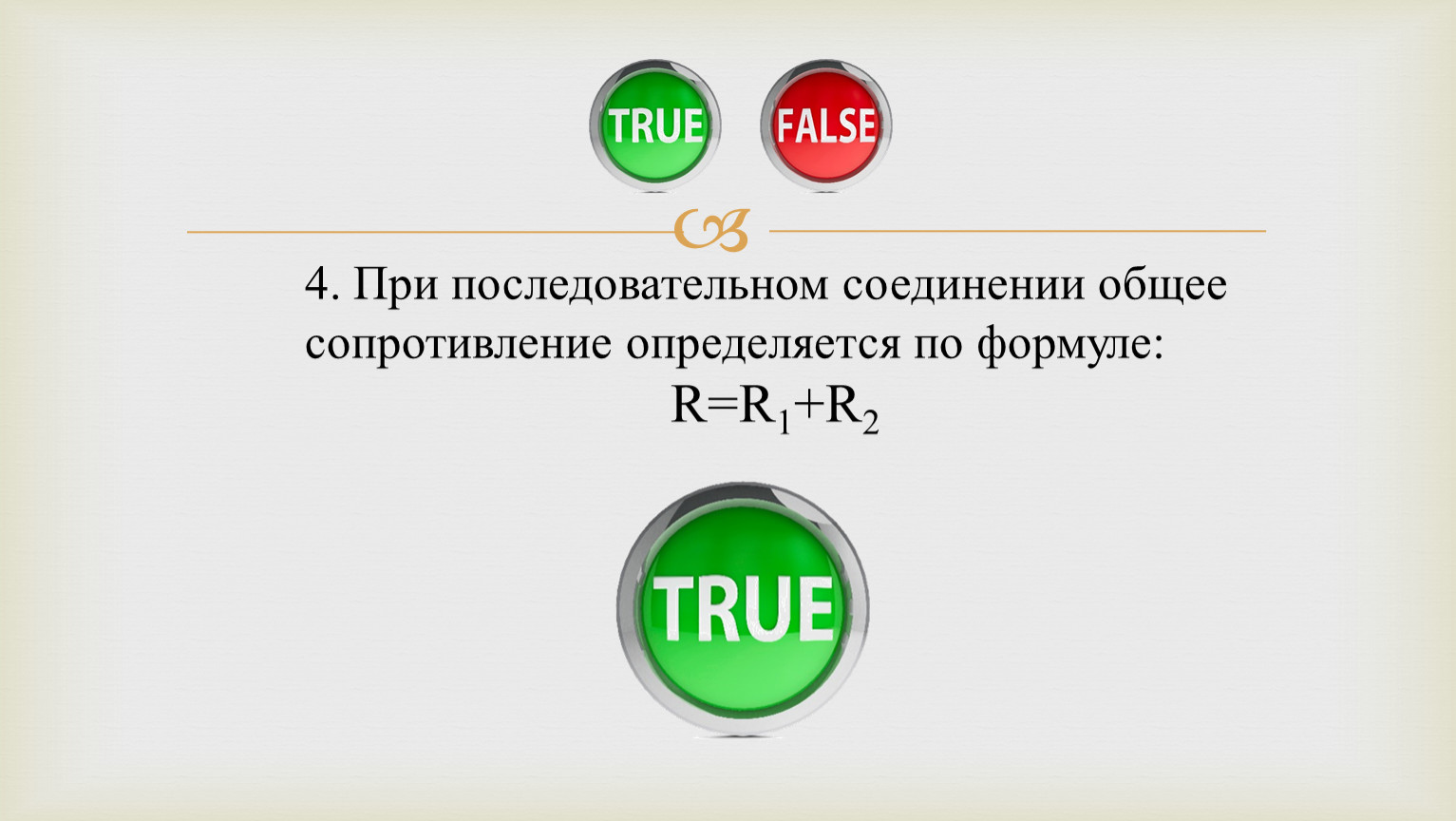

4. При последовательном соединении общее сопротивление определяется по формуле:
R=R1+R2

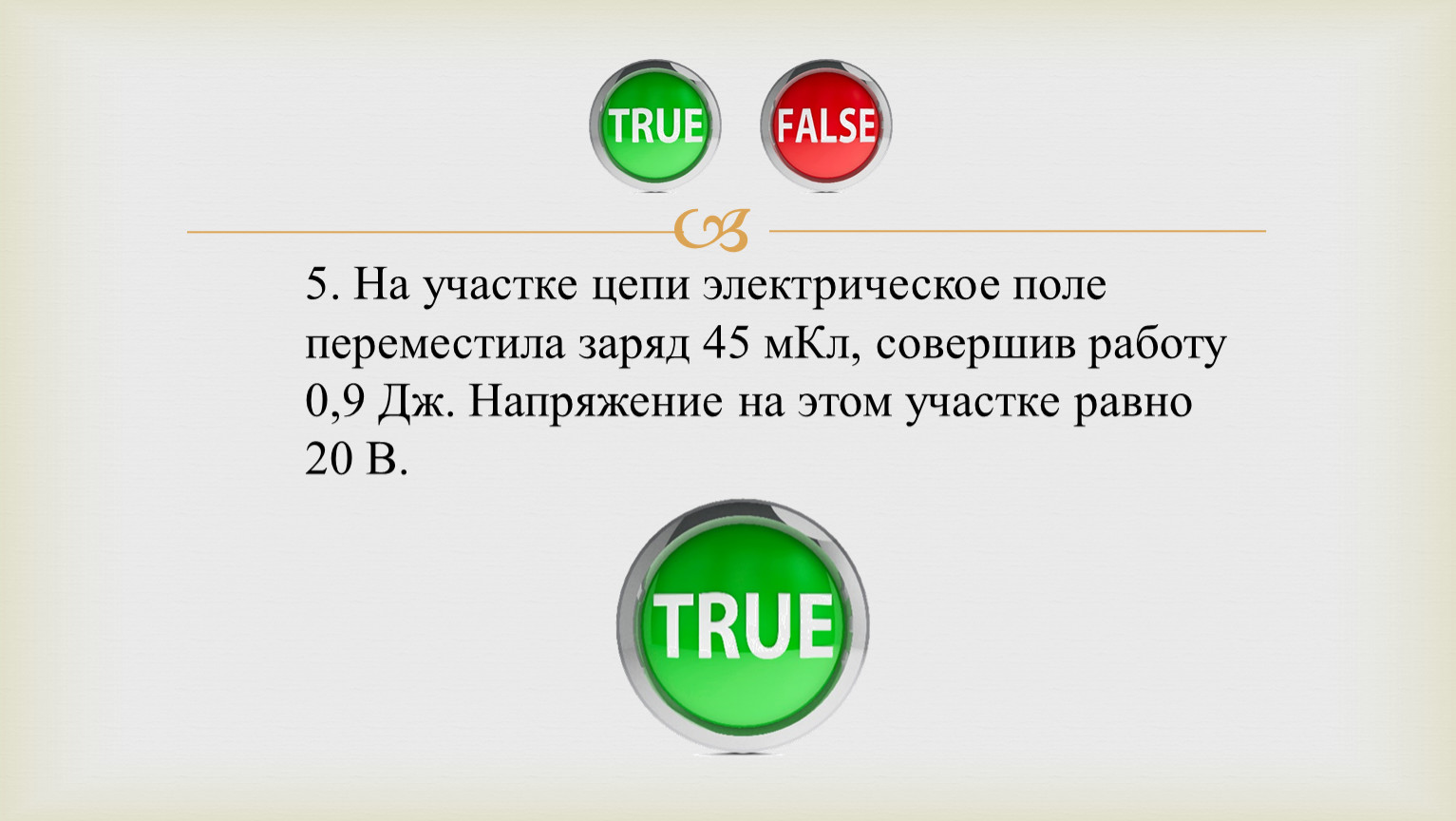

5. На участке цепи электрическое поле переместила заряд 45 мКл, совершив работу 0,9 Дж. Напряжение на этом участке равно 20 В.

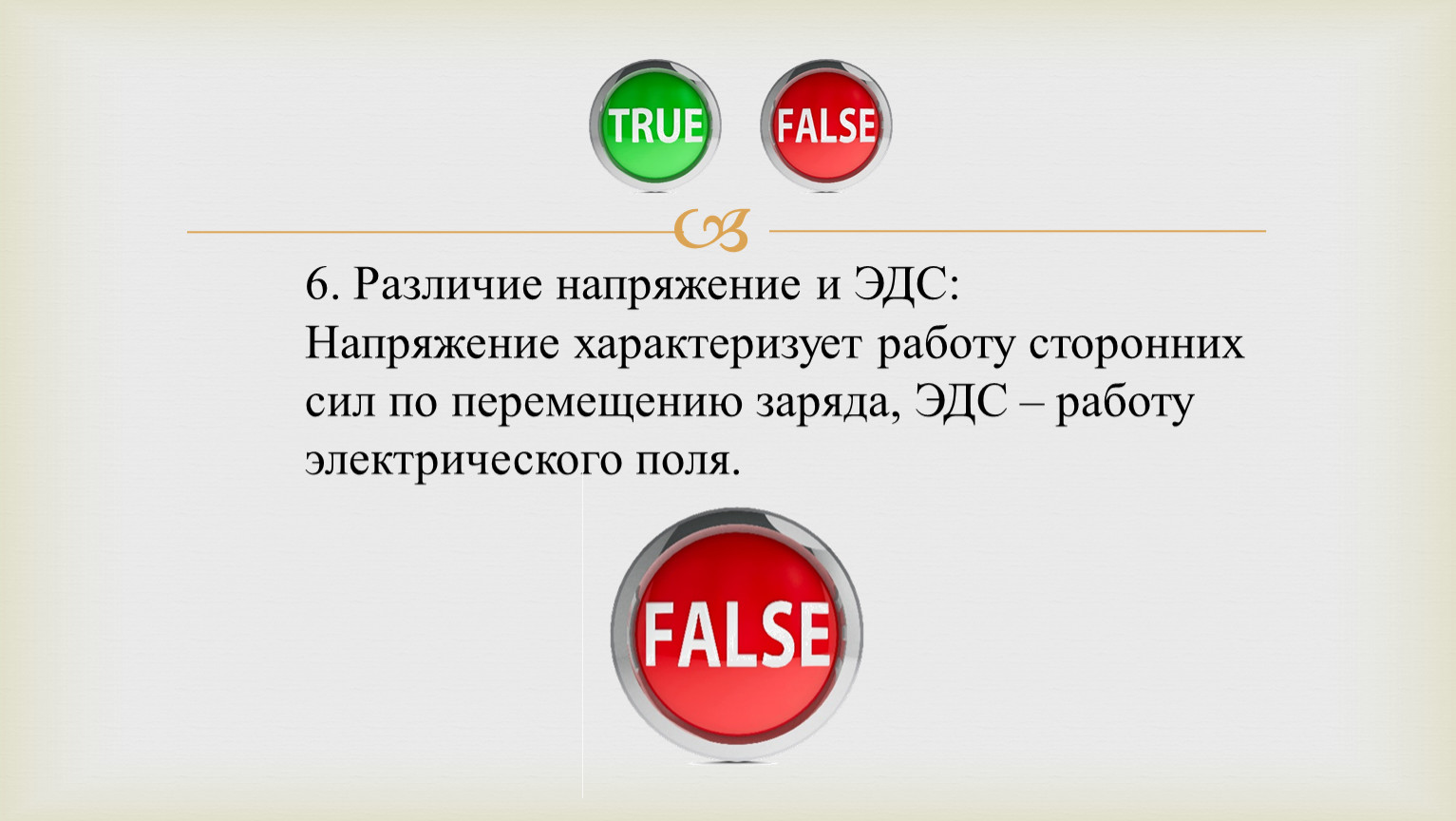

6. Различие напряжение и ЭДС:
Напряжение характеризует работу сторонних сил по перемещению заряда, ЭДС – работу электрического поля.

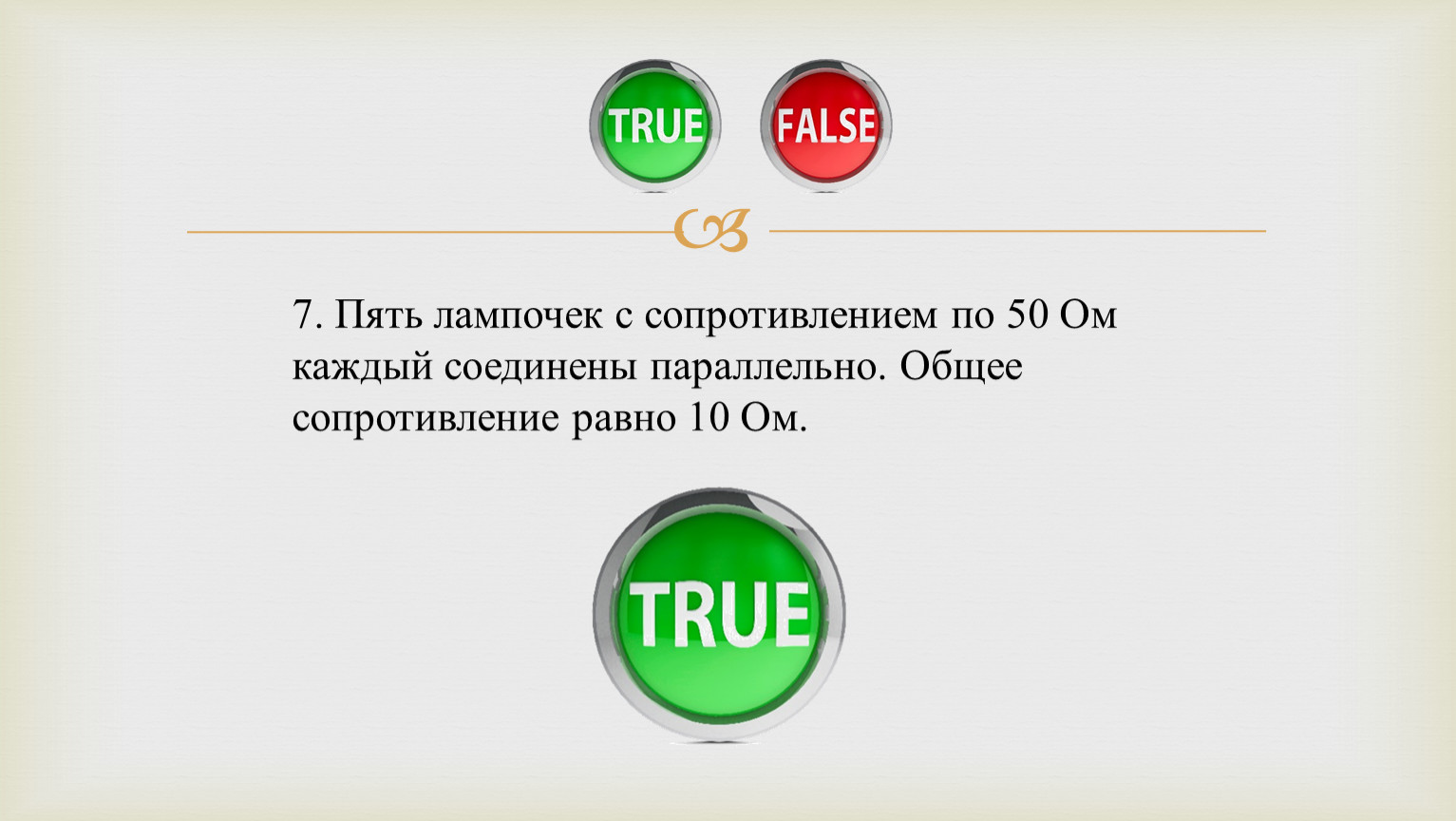

7. Пять лампочек с сопротивлением по 50 Ом каждый соединены параллельно. Общее сопротивление равно 10 Ом.
8. Сопротивление проводника обратно пропорциональна площади поперечного сечения

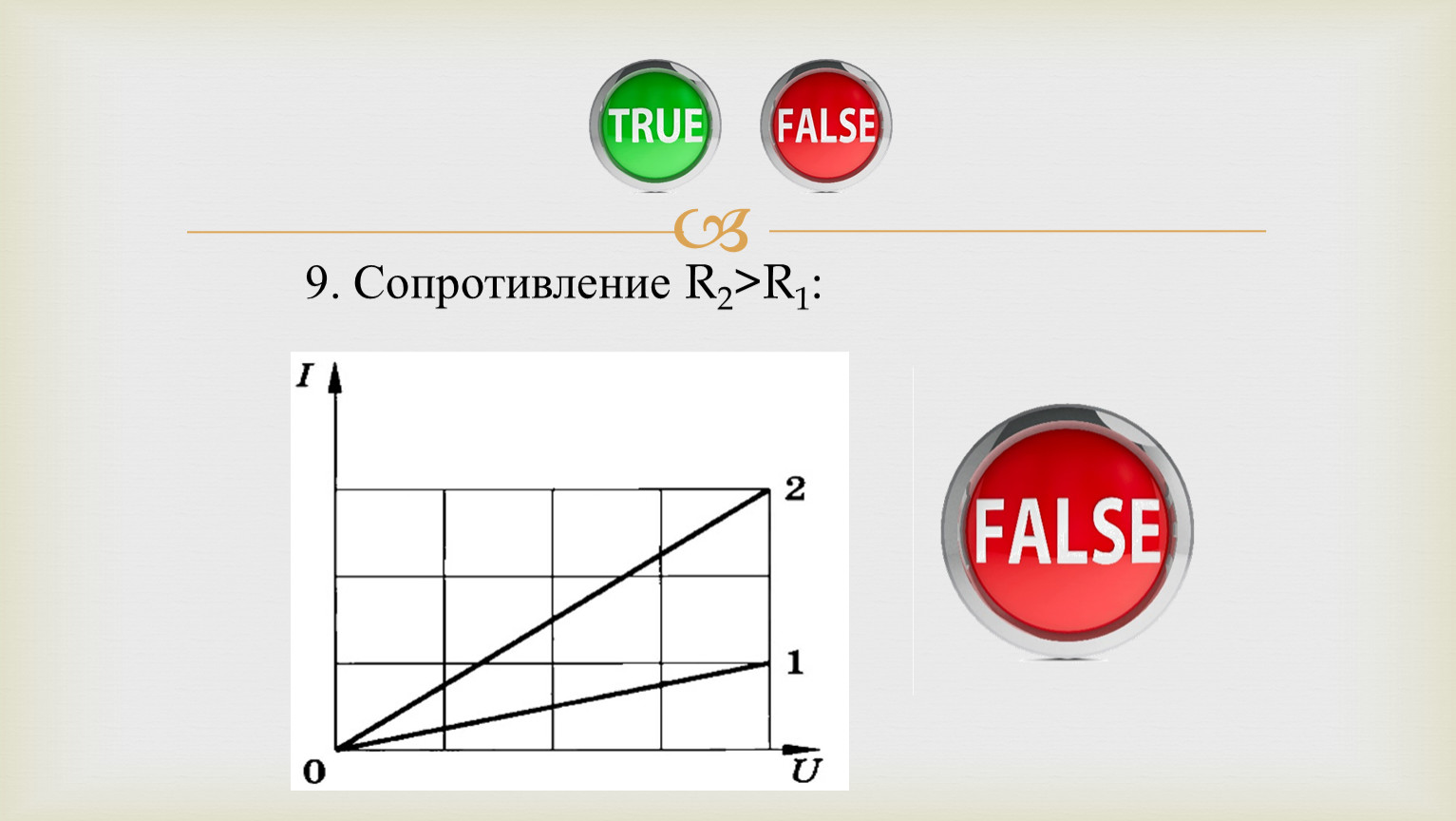

9. Сопротивление R2>R1:
10. Сила тока по определению:
Сила тока — это физическая величина, равная отношению напряжения на участке цепи к сопротивлению этого участка.
Полная цепь – цепь, содержащая источник тока, или же цепь, содержащая ЭДС
Внешняя цепь (участок полной цепи без источника) характеризуется своим сопротивлением – R. Источник же характеризуется своей ЭДС, а также внутренним сопротивлением – r.
Полная(замкнутая) цепь
Закон Ома для полной цепи.
Закон Ома для замкнутой цепи:
R – внешнее сопротивление цепи
r – сопротивление источника или внутреннее сопротивление
ε, r
Сила тока в замкнутой цепи прямо пропорциональна ЭДС в цепи и обратно пропорциональна общему сопротивлению цепи.
𝐼= 𝜀 𝑅+𝑟

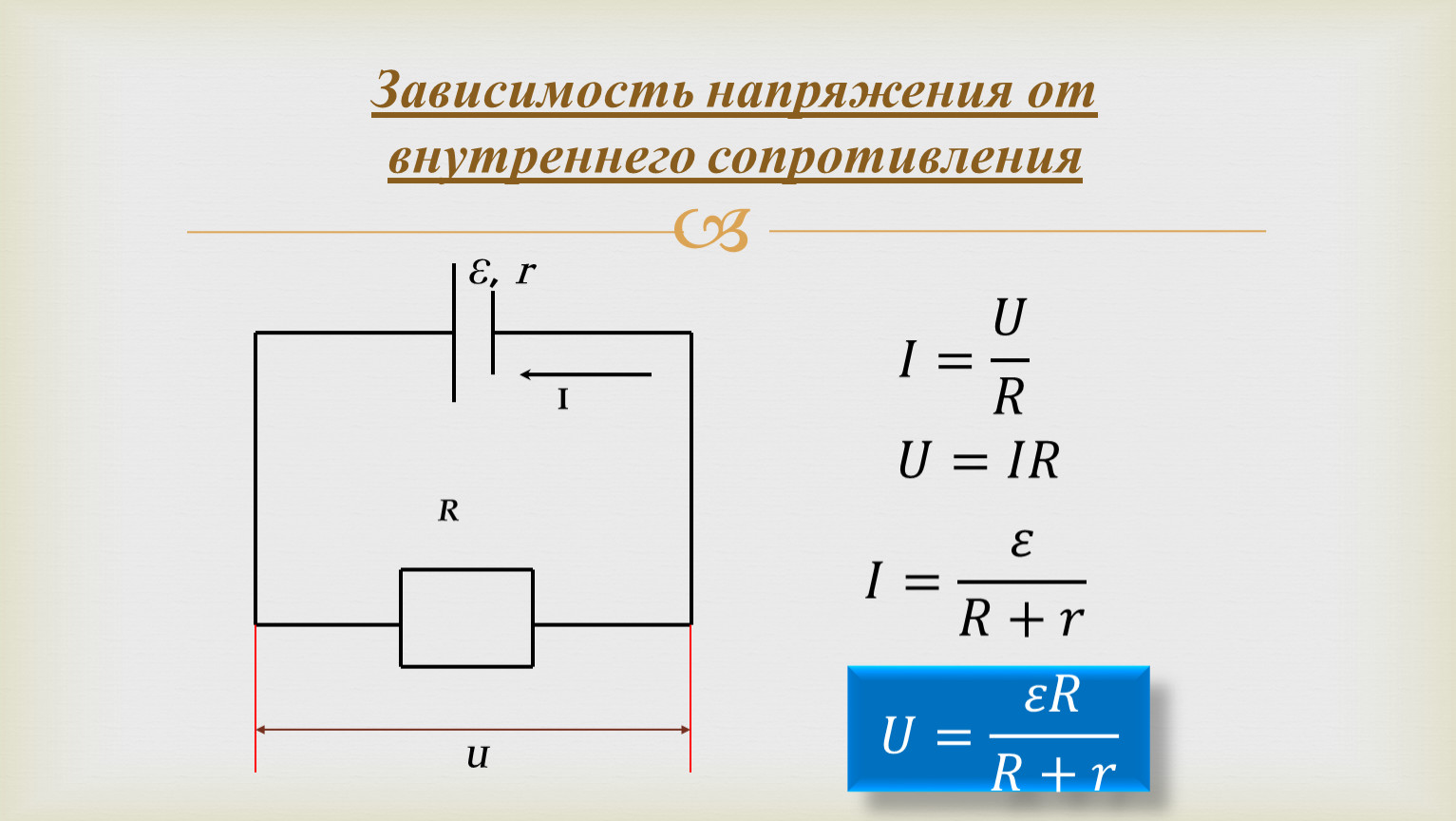

Зависимость напряжения от внутреннего сопротивления
ε, r
𝐼= 𝑈 𝑅
𝑈=𝐼𝑅
𝐼= 𝜀 𝑅+𝑟
𝑈= 𝜀𝑅 𝑅+𝑟

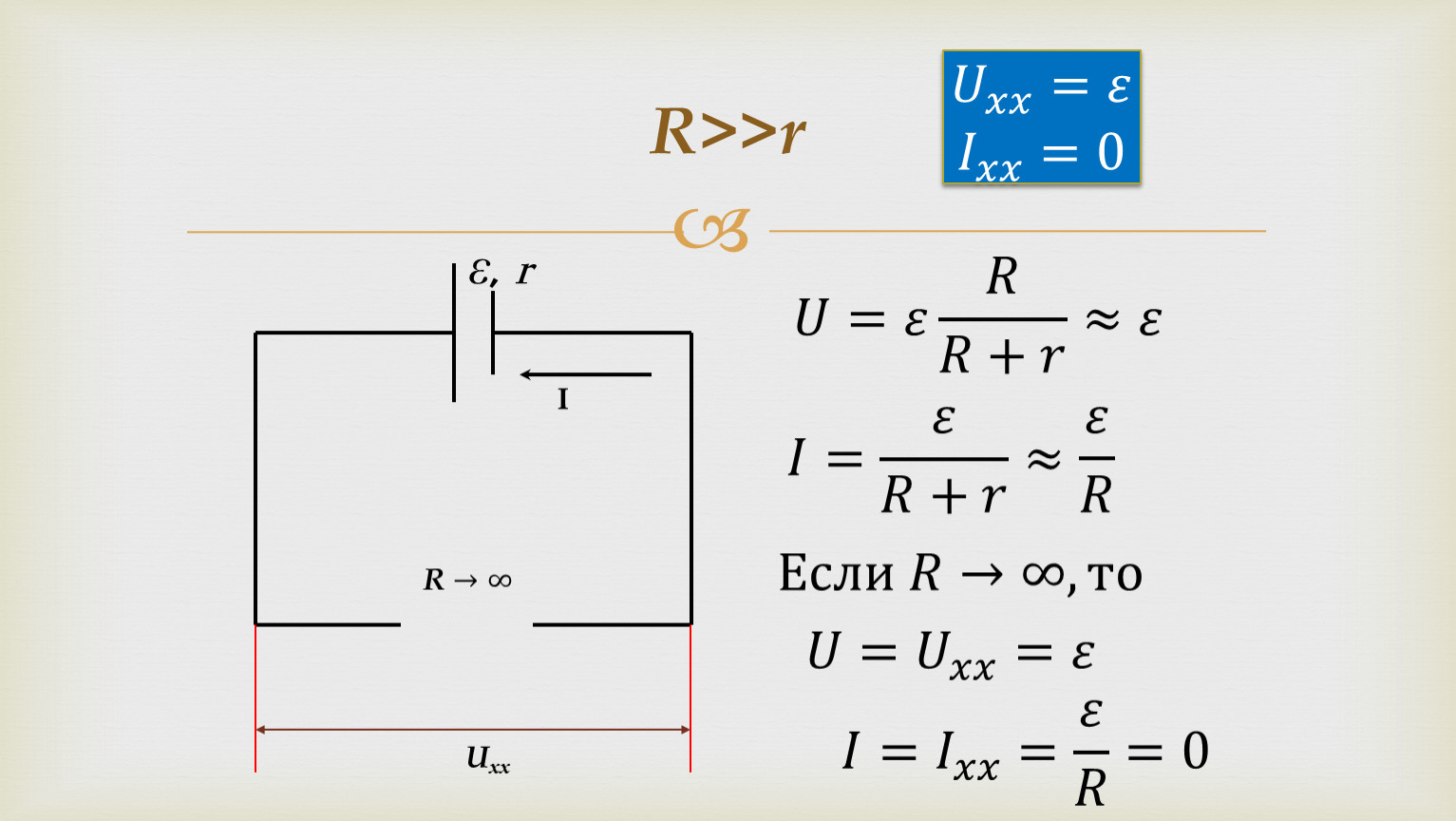

R>>r
ε, r
𝑈=𝜀 𝑅 𝑅+𝑟 ≈𝜀
𝐼= 𝜀 𝑅+𝑟 ≈ 𝜀 𝑅
Если 𝑅→∞, то
𝑈= 𝑈 𝑥𝑥 =𝜀
𝐼= 𝐼 𝑥𝑥 = 𝜀 𝑅 =0
𝑈 𝑥𝑥 𝑈𝑈 𝑈 𝑥𝑥 𝑥𝑥𝑥𝑥 𝑈 𝑥𝑥 =𝜀𝜀
𝐼 𝑥𝑥 =0

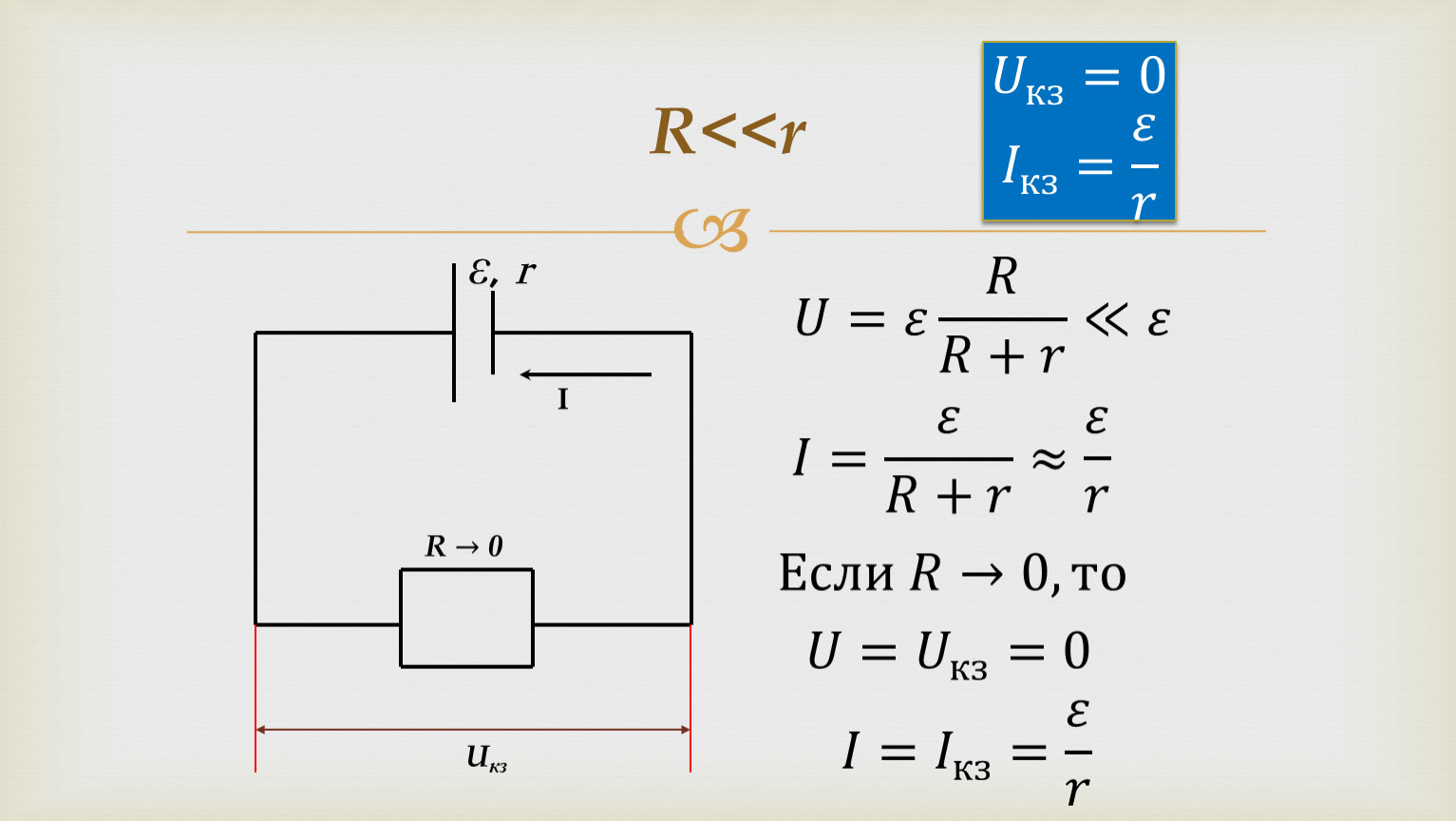

R<
ε, r
𝑈=𝜀 𝑅 𝑅+𝑟 ≪𝜀
𝐼= 𝜀 𝑅+𝑟 ≈ 𝜀 𝑟
Если 𝑅→0, то
𝑈= 𝑈 кз =0
𝐼= 𝐼 кз = 𝜀 𝑟
𝑈 кз 𝑈𝑈 𝑈 кз кз 𝑈 кз =0
𝐼 кз = 𝜀 𝑟

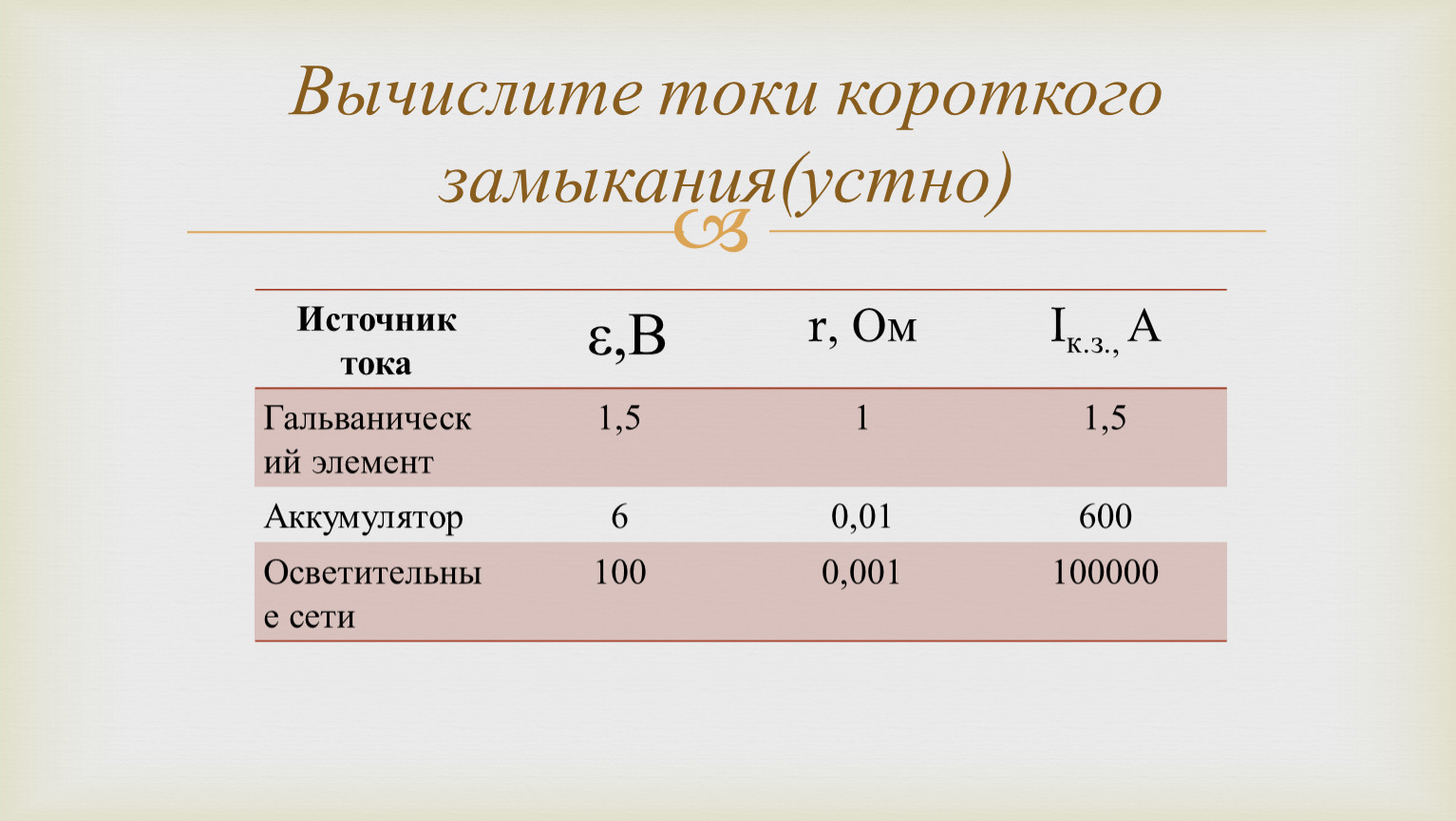

Вычислите токи короткого замыкания(устно)
Источник тока | ε,В | r, Ом | Iк.з., А |
Гальванический элемент | 1,5 | 1 | 1,5 |
Аккумулятор | 6 | 0,01 | 600 |
Осветительные сети | 100 | 0,001 | 100000 |

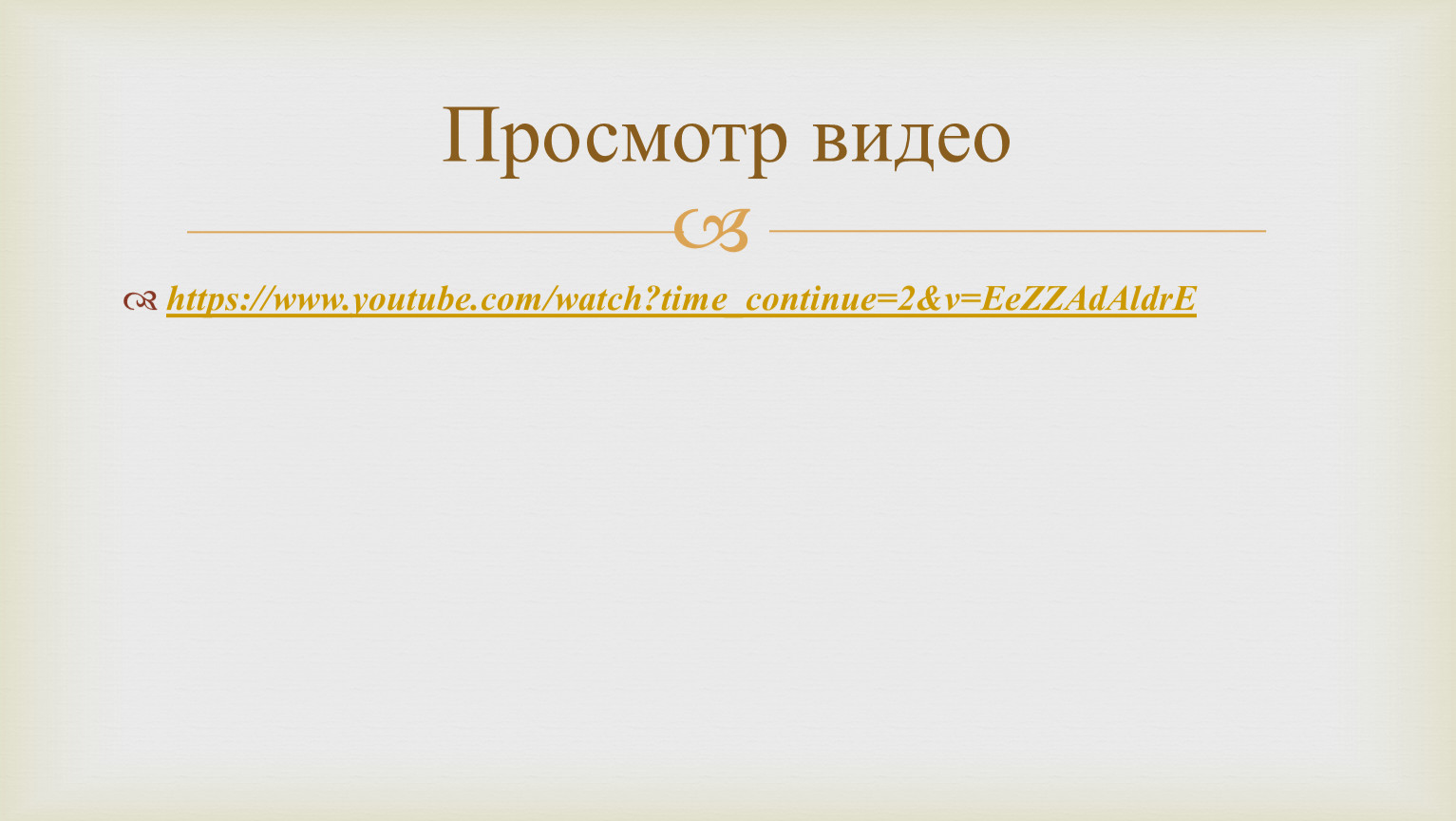

https://www.youtube.com/watch?time_continue=2&v=EeZZAdAldrE
Просмотр видео

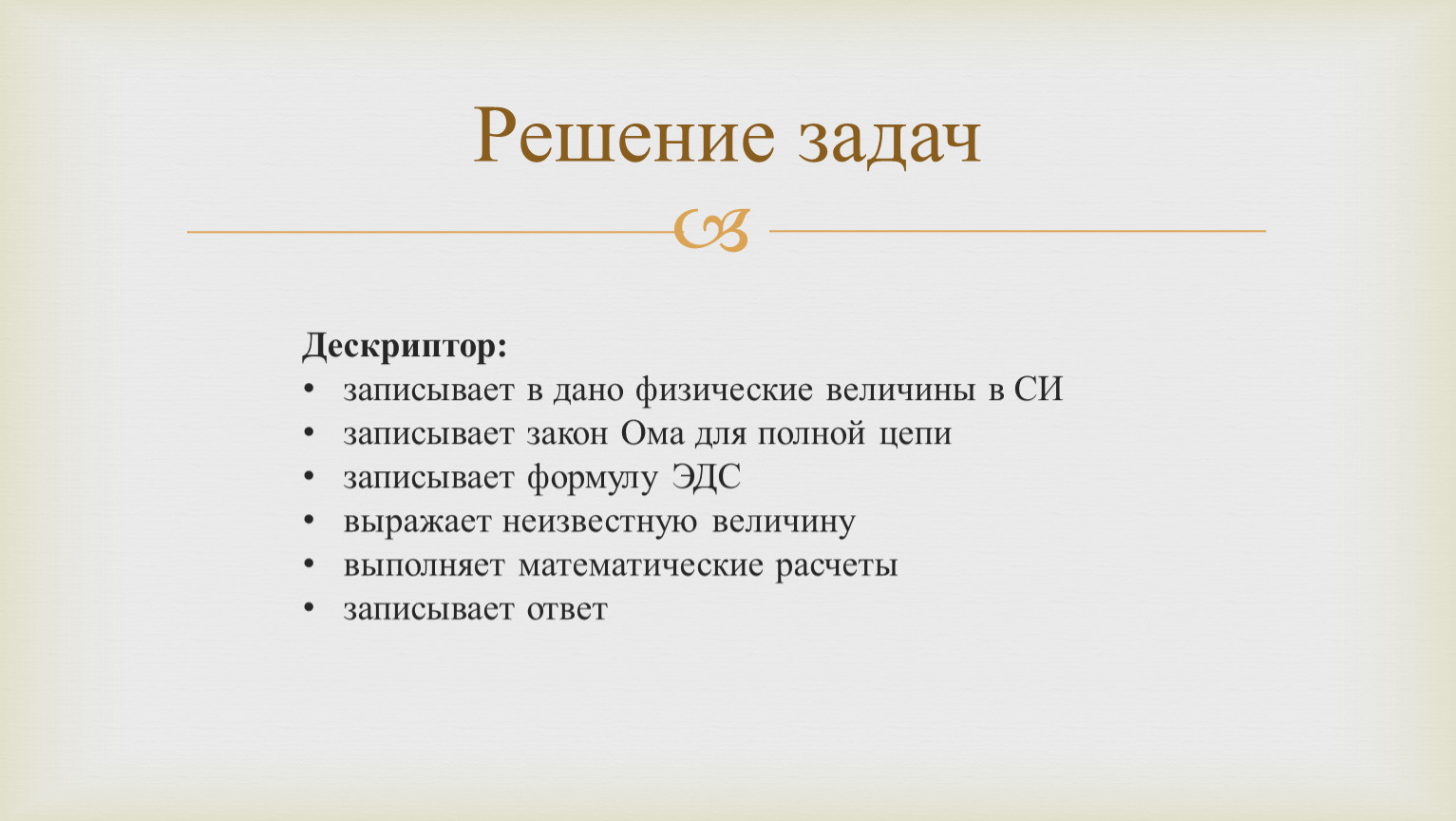

Решение задач
Дескриптор:
Выучить теоретический материал
Решить задачи

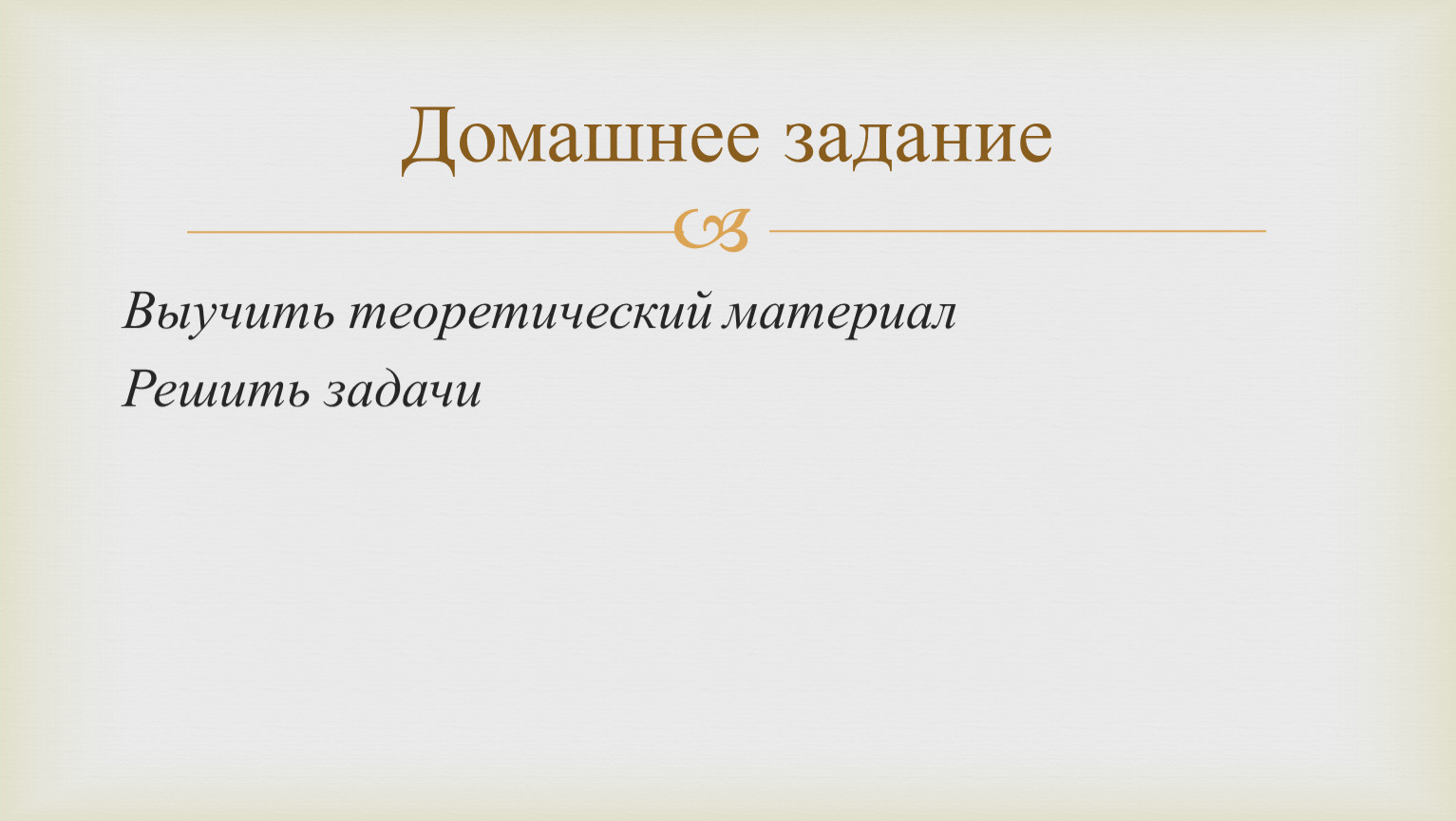

Домашнее задание

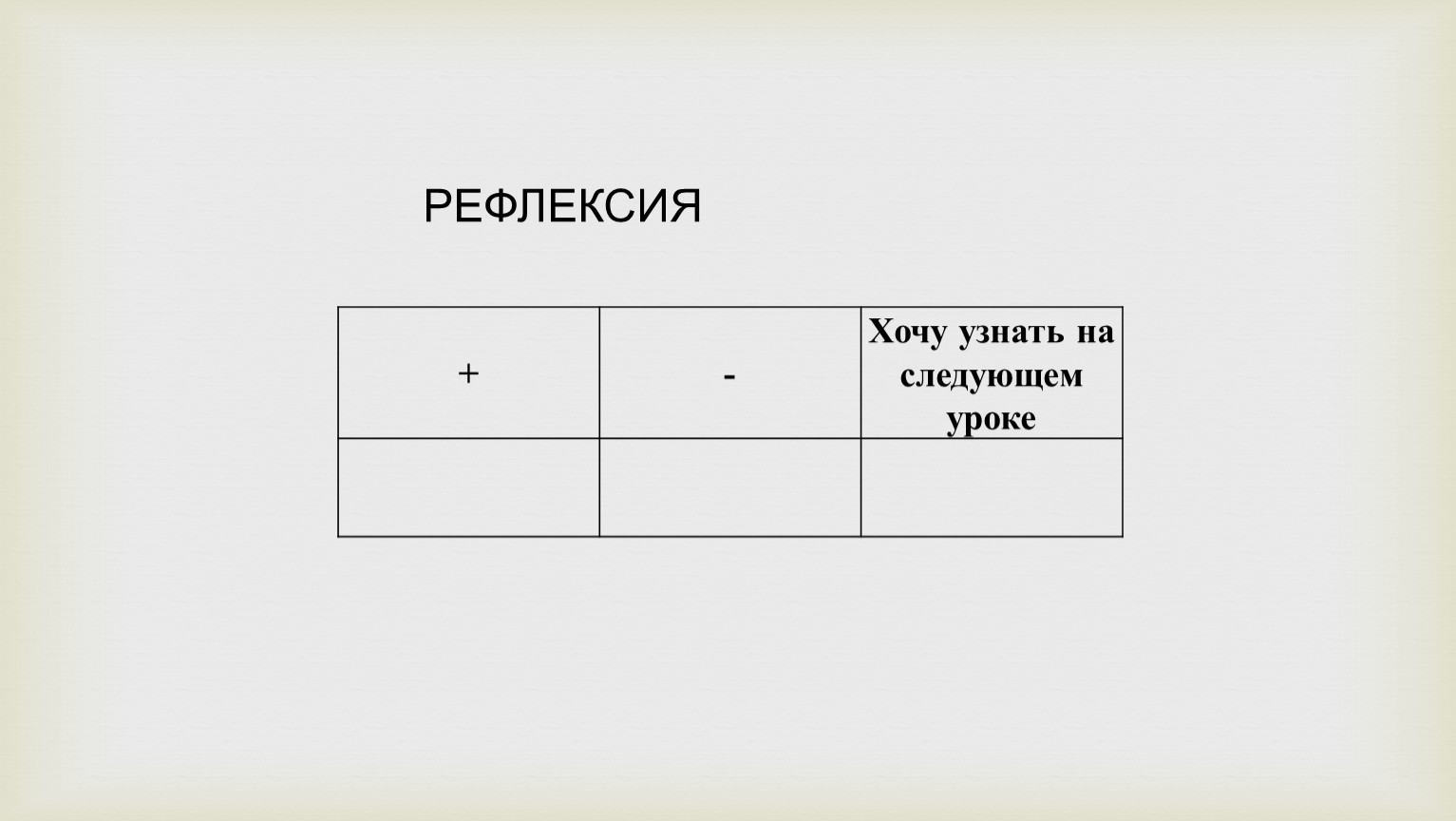

РЕФЛЕКСИЯ
+ | - | Хочу узнать на следующем уроке |
| ||
