МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ



САМАРСКИЙ КОЛЛЕДЖ СТРОИТЕЛЬСТВА И ПРЕДПРИНИМАТЕЛЬСТВА (ФИЛИАЛ)

ФЕДЕРАЛЬНОГО ГОСУДАРСТВЕННОГО БЮДЖЕТНОГО ОБРАЗОВАТЕЛЬНОГО УЧРЕЖДЕНИЯ

ВЫСШЕГО ОБРАЗОВАНИЯ «НАЦИОНАЛЬНЫЙ ИССЛЕДОВАТЕЛЬСКИЙ МОСКОВСКИЙ ГОСУДАРСТВЕННЫЙ СТРОИТЕЛЬНЫЙ УНИВЕРСИТЕТ»























МЕТОДИЧЕСКИЕ РЕКОМЕНДАЦИИ



для выполнения практической работы №7

Чтение и анализ проектно-технологической документации

(на основе образцов ПОС, ППР)

по  модулю ПМ.02  Выполнение технологических процессов при строительстве, эксплуатации и реконструкции строительных объектов,

МДК 02.01. Организация технологических процессов при строительстве, эксплуатации и реконструкции строительных объектов,

Тема 1.3 Организационно-техническая подготовка строительного производства





для студентов специальности 08.02.01

Строительство  и  эксплуатация  зданий  и  сооружений

































2021г.

































































































СОДЕРЖАНИЕ



Введение                                                                                                              4

1.1 Порядок выполнения работы                                                                 5

1.2 Контрольные вопросы                                                                           8

1.3 Варианты заданий                                                                                  8

Список источников и литературы                                                                       12

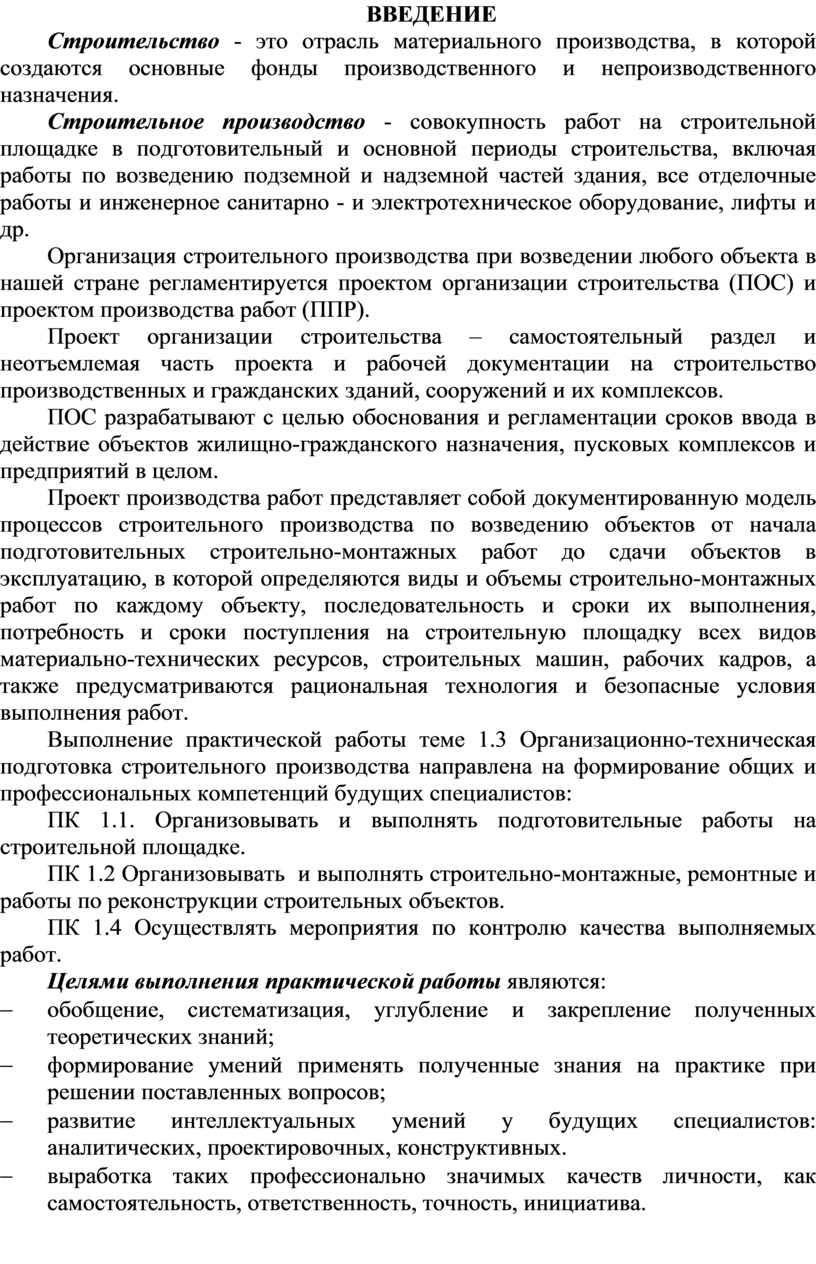

ВВЕДЕНИЕ

Строительство - это отрасль материального производства, в которой создаются основные фонды производственного и непроизводственного назначения.

Строительное производство - совокупность работ на строительной площадке в подготовительный и основной периоды строительства, включая работы по возведению подземной и надземной частей здания, все отделочные работы и инженерное санитарно - и электротехническое оборудование, лифты и др.

Организация строительного производства при возведении любого объекта в нашей стране регламентируется проектом организации строительства (ПОС) и проектом производства работ (ППР).

Проект организации строительства – самостоятельный раздел и неотъемлемая часть проекта и рабочей документации на строительство производственных и гражданских зданий, сооружений и их комплексов.

ПОС разрабатывают с целью обоснования и регламентации сроков ввода в действие объектов жилищно-гражданского назначения, пусковых комплексов и предприятий в целом.

Проект производства работ представляет собой документированную модель процессов строительного производства по возведению объектов от начала подготовительных строительно-монтажных работ до сдачи объектов в эксплуатацию, в которой определяются виды и объемы строительно-монтажных работ по каждому объекту, последовательность и сроки их выполнения, потребность и сроки поступления на строительную площадку всех видов материально-технических ресурсов, строительных машин, рабочих кадров, а также предусматриваются рациональная технология и безопасные условия выполнения работ.

Выполнение практической работы теме 1.3 Организационно-техническая подготовка строительного производства направлена на формирование общих и профессиональных компетенций будущих специалистов:

ПК 1.1. Организовывать и выполнять подготовительные работы на строительной площадке.

ПК 1.2 Организовывать  и выполнять строительно-монтажные, ремонтные и работы по реконструкции строительных объектов.

ПК 1.4 Осуществлять мероприятия по контролю качества выполняемых работ.

Целями выполнения практической работы являются:

-              обобщение, систематизация, углубление и закрепление полученных теоретических знаний;

-              формирование умений применять полученные знания на практике при решении поставленных вопросов;

-              развитие интеллектуальных умений у будущих специалистов: аналитических, проектировочных, конструктивных.

-              выработка таких профессионально значимых качеств личности, как самостоятельность, ответственность, точность, инициатива.





1.1 Порядок выполнения работы:

1) Используя условные обозначения изучить строительный генеральный план объекта.

фестиваль-Model

2) Изучить основные принципы размещения временных инженерных коммуникаций, временных административно-бытовых помещений и складов.



Требования нормативных документов к проектированию строительного генерального плана.



Проектирование дорог.

Основные принципы размещения дорог:

-                     максимально использовать постоянные дороги;

-                     временные дороги  максимально прокладывать по трассам проектируемых (будущих постоянных);

-                     дорога должна находиться в зоне действия монтажного крана (в этой зоне может находиться хотя бы часть дороги или пригрузочная площадка). Пригрузочная площадка шириной до 3 м делается между складом и дорогой при ширине  дороги 3-4м. Ее используют для стоянки транспорта под разгрузкой;

-                     дороги по возможности закольцовывают;

-                     если нет возможности закольцевать дорогу, в тупике делают площадку для разворота размерами 12 ´ 12 м.



Размеры дорог:

-  ширина дороги при одностороннем движении 3-4 м, при двухстороннем 5-8 м;

-                     радиусы закругления от12 до 30 м.



Расстояния:

-                     между дорогой и складской площадкой 0,5 – 1м;

-                     между дорогой и забором   1,5м.



Расположение инженерных коммуникаций.

Временные водопровод и канализация могут  прокладываться  как по временной, так и по постоянной схеме. Коммуникации прокладываются по временной схеме  если срок строительства объекта до 6 месяцев. При больших сроках продолжения строительства временный водопровод и канализация должны быть проложены по постоянной схеме.

По постоянной схеме коммуникации прокладываются под землей. В местах поворота коммуникаций, в местах разветвления обязательно делаются смотровые колодцы. Коммуникации проложенные по постоянной схеме должны иметь минимальную протяженность. Канализационные колодцы делаются через каждые 30-40 м.

По временной схеме коммуникации прокладываются по поверхности земли.

Пожарные гидранты располагаются только на постоянном водопроводе или на временном водопроводе, проложенном по постоянной схеме. Пожарных гидрантов должно быть не менее 2-х, расположены они не далее чем через 100 м. Удаление пожарных гидрантов от дороги не более 2 м. От здания пожарные гидранты расположены не ближе, чем на 5 м и не далее, чем на 50 м.

Подключение электросети выполняется через трансформаторную подстанцию, от действующей трансформаторной подстанции данного района или от передвижной электростанции. Проектируются высоковольтная и низковольтная электрические сети

условные обозl3) Для закрепления полученных знаний по индивидуальному заданию вычертить схему строительной площадки и постоянные инженерные коммуникации на листе формата А3 в масштабе 1:500.



Условные обозначения

































4) Подсчитать технико-экономические показатели строительного генерального плана и оформить в табличной форме на листе строительного генерального плана.



Технико-экономические показатели

п/п

Наименование

Ед. изм.

Кол.

1

Площадь строительной площадки

м2



2

Площадь строящегося здания

м2



3

Протяженность временного ограждения

м





Протяженность временных дорог

м



4

Протяженность временных воздушных электролиний

м



5

Протяженность временных подземных электролиний

м



6

Протяженность временного водопровода

м



7

Протяженность временной канализации

м



8

Компактность строительной площадки

%





5) Ответить на контрольные вопросы.







1.2 Контрольные вопросы

1. Какой  минимальный радиус закругления дорог?

2. По какой схеме прокладывают коммуникации, если срок строительства до 6 месяцев?

3. Где прокладывают канализацию, если коммуникации выполнены по временной схеме?

4.  Как подключают электросеть на строительной площадке?



1.3 Варианты заданий



Вариант

Временная дорога

Схема коммуникаций

Схема  строительной площадки

  Подключение электросети

1.

 Кольцевая

 Временная

1

  Трансформаторная подстанция

2.

 С площадкой для разворота

 Постоянная

2

 Действующая трансформаторная подстанция

3.

 Кольцевая

Постоянная

3

 Передвижная электростанция

4.

 С площадкой для разворота

Временная

4

  Трансформаторная подстанция

5.

 Кольцевая

 Временная

1

 Действующая трансформаторная подстанция

6.

 С площадкой для разворота

 Постоянная

2

 Передвижная электростанция

7.

 Кольцевая

Постоянная

3

  Трансформаторная подстанция

8.

 С площадкой для разворота

Временная

4

 Действующая трансформаторная подстанция

9.

 Кольцевая

 Временная

1

 Передвижная электростанция

10.

 С площадкой для разворота

 Постоянная

2

  Трансформаторная подстанция

11.

 Кольцевая

Постоянная

3

 Действующая трансформаторная подстанция

12.

 С площадкой для разворота

Временная

4

 Передвижная электростанция

13.

 Кольцевая

 Временная

1

  Трансформаторная подстанция

14.

 С площадкой для разворота

 Постоянная

2

 Действующая трансформаторная подстанция

15.

 Кольцевая

Постоянная

3

 Передвижная электростанция

16.

 С площадкой для разворота

Временная

4

  Трансформаторная подстанция

17.

 Кольцевая

 Временная

1

 Действующая трансформаторная подстанция

18.

 С площадкой для разворота

 Постоянная

2

 Передвижная электростанция

19.

 Кольцевая

Постоянная

3

  Трансформаторная подстанция

20.

 С площадкой для разворота

Временная

4

 Действующая трансформаторная подстанция

21.

 Кольцевая

 Временная

1

 Передвижная электростанция

22.

 С площадкой для разворота

 Постоянная

2

  Трансформаторная подстанция

23.

 Кольцевая

Постоянная

3

 Действующая трансформаторная подстанция

24.

 С площадкой для разворота

Временная

4

 Передвижная электростанция

25.

 Кольцевая

 Временная

1

  Трансформаторная подстанция

26.

 С площадкой для разворота

 Постоянная

2

 Действующая трансформаторная подстанция

27.

 Кольцевая

Постоянная

3

 Передвижная электростанция

28.

 С площадкой для разворота

Временная

4

  Трансформаторная подстанция

29.

 Кольцевая

 Временная

1

 Действующая трансформаторная подстанция

30.

 С площадкой для разворота

 Постоянная

2

 Передвижная электростанция





















схема 1Схема 1









                                                                       3

2







1















Размеры строительной площадки 60х120м

Размеры строящегося здания 24х12м

Размеры административно-бытовых помещений 15х6 м

Размеры складских площадок  12х8м

схема 2Схема 2







3









1







2











Размеры строительной площадки 60х120м

Размеры строящегося здания 24х12м

Размеры административно-бытовых помещений 15х6 м

Размеры складских площадок  12х8м





схема 3Схема 3













2









1





3









Размеры строительной площадки 60х120м

Размеры строящегося здания 24х12м

Размеры административно-бытовых помещений 15х6 м

Размеры складских площадок  12х8м

схема 4

Схема 4









3





1







2











Размеры строительной площадки 60х120м

Размеры строящегося здания 24х12м

Размеры административно-бытовых помещений 15х6 м

Размеры складских площадок  12х8м

СПИСОК ИСТОЧНИКОВ И  ЛИТЕРАТУРЫ

Печатные издания



1.       Основы технологии и организации строительно-монтажных работ : учебник /С.Д. Сокова. — М. : ИНФРА-М, 2018. — 208 с.

2.      Соколов, Г.К. Технология и организация строительства: учебник для студ. учреждений среднего профессионального образования/ Г.К. Соколов. - 13-е изд., стер. - М.: Издательский центр «Академия», 2017. - 528с.



Нормативно-техническая литература

3.   Безопасность труда в строительстве. Часть 1.Общие положения: СНиП 12.03.2001.

4.   Безопасность труда в строительстве. Часть 2. Строительное производство:СНиП 12.04.2002.

5.   Гигиенические требования к организации строительного производства и строительных работ: СанПиН 2.2.3.1384-03.

6.   Организация строительства: СП 48.13330.2011. Актуализированная редакция СНиП 12-01­2004 (с Изменением N 1).

7.   Организация строительного производства. Организация строительной площадки. Новое строительство: СТО НОСТРОЙ 2.38.52.2011.

8.   Основные требования к проектной и рабочей документации: ГОСТ Р 21.1101-2013. СПДС.

9.   Порядок ведения общего и (или) специального журнала учета выполнения работ при строительстве, реконструкции, капитальном ремонте объектов капитального строительства: РД-11-05-2007.

10.           Правила выполнения измерений. Общие положения: ГОСТ 26433.0-85.

11.           Правила выполнения измерений параметров зданий и сооружений: ГОСТ 26433.2-94.

12.           Правила выполнения рабочей документации генеральных планов предприятий, сооружений и жилищно-гражданский объектов: ГОСТ 21.508 - 93 СПДС.

13.           Решения по охране труда и промышленной безопасности в проектах организации строительства и проектах производства работ: СП 12-136-2002.

14.           Требования к составу и порядку ведения исполнительной документации при строительстве, реконструкции, капитальном ремонте объектов капитального строительства: РД-11-02-2006.

15.           Электробезопасность. Термины и определения: ГОСТ Р 12.1.2009. ССБТ.

16.           Организация строительства: СП 48.13330.2011. Организация строительного производства. Организация строительной площадки. Новое строительство: СТО НОСТРОЙ 2.38.52.2011.





Электронные издания (электронные ресурсы)



17.   Кашкинбаев, И.З. Организация строительного производства. [Электронный ресурс]: методическая разработка / И.З. Кашкинбаев, Т.И. Кашкинбаев. — Электрон.текстовые данные. — Алматы: Нур-Принт, Казахский национальный технический университет имени К. И. Сатпаева, 2016. — 50 с.— Режим доступа: http://www.iprbookshop.ru/69153.html.

18.   Лебедев, В.М. Технология строительного производства. [Электронный ресурс]: учебное пособие / В.М. Лебедев, Е.С. Глаголев. — Электрон.текстовые данные. — Белгород: Белгородский государственный технологический университет им. В.Г. Шухова, ЭБС АСВ, 2015. — 350 с.— Режим доступа: http://www.iprbookshop.ru/66685.html.

19.   Николенко, Ю.В. Технология возведения зданий и сооружений. Часть 2. [Электронный ресурс].: учебное пособие / Ю.В. Николенко. — Электрон.текстовые данные. — М. : Российский университет дружбы народов, 2010. — 188 с.— Режим доступа: http://www.iprbookshop.ru/11447.html.

20.   Профессионально о строительстве—[Электронный ресурс]— Режим доступа: http://newbud.ua/business/analytics/6.

21.  Рыжевская, М.П. Организация строительного производства. [Электронный ресурс]:учебник / М.П. Рыжевская. — Электрон.текстовые данные.          Минск: Республиканскийинститут профессионального образования (РИПО), 2016. — 308 с.— Режим доступа: http://www.iprbookshop.ru/67685.html.

22.   Рыжевская, М.П. Технология и организация строительного производства. Курсовое и дипломное проектирование. [Электронный ресурс]: учебное пособие / М.П. Рыжевская. Электрон.текстовые данные. — Минск: Республиканский институт профессионального образования (РИПО), 2016. — 292 с.— Режим доступа: http://www.iprbookshop.ru/67754.html.

23.   Рязанова, Г.Н. Основы технологии возведения зданий и сооружений. [Электронный ресурс]: учебное пособие / Г.Н. Рязанова, А.Ю. Давиденко. — Электрон.текстовыеданные.— Самара: Самарский государственный архитектурно-строительный университет, ЭБС АСВ, 2016. — 230 с.— Режим доступа: http://www.iprbookshop.ru/58831.html.



 Дополнительные источники



24.                         Батиенков, В.Т. Технология и организация строительства. Управление качеством в вопросах и ответах / В.Т.Батиенков, Г.Я.Чернобровкин, А.Д.Кирнев. - Ростов н/Д.: Феникс, 2007. - 400с. - (Среднее профессиональное образование).

25.                        Гончаров, А.А. Основы технологии возведения зданий: учебник/ А.А.Гончаров. - М.: Издательский центр «Академия», 2014. - 272с.

26.                         Данилкин, М.С. Технология и организация строительного производства: учебное пособие/ М.С.Данилкин, И.А.Мартыненко, И.А.Капралова. - Ростов н/Д: Феникс, 2009.505с.: ил.

27.                         Елизарова, В.А. Технология монтажа каркасно-обшивных конструкций: практикум: учебное пособие для СПО/В.А.Елизарова. - 2-е изд., стер. - ИЦ «Академия», 2014. - 192с.

28.                         Зимин, М.П. Технология и организация строительного производства: учебник/ М.П.Зимин, С.Г.Арутюнов; Госстрой России. Московский колледж градостроительства и предпринимательства. - М.: НПК «Интелвак», 2014. - 672с.

29.                         Куликов, О.Н. Охрана труда в строительстве: учебник / О.Н.Куликов. - 10-е изд., стер. - М.: ИЦ «Академия», 2014. - 414с.






Скачано с www.znanio.ru

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ

Чтение и анализ проектно-технологической документации (на основе образцов ПОС, ППР)

Чтение и анализ проектно-технологической документации  (на основе образцов ПОС, ППР)

СОДЕРЖАНИЕ Введение 4 1

СОДЕРЖАНИЕ Введение 4 1

ВВЕДЕНИЕ Строительство - это отрасль материального производства, в которой создаются основные фонды производственного и непроизводственного назначения

ВВЕДЕНИЕ Строительство - это отрасль материального производства, в которой создаются основные фонды производственного и непроизводственного назначения

Порядок выполнения работы: 1)

Порядок выполнения работы: 1)

Изучить основные принципы размещения временных инженерных коммуникаций, временных административно-бытовых помещений и складов

Изучить основные принципы размещения временных инженерных коммуникаций, временных административно-бытовых помещений и складов

Проектируются высоковольтная и низковольтная электрические сети 3)

Проектируются высоковольтная и низковольтная электрические сети 3)

Контрольные вопросы 1. Какой минимальный радиус закругления дорог? 2

Контрольные вопросы 1. Какой минимальный радиус закругления дорог? 2

Кольцевая Постоянная 3

Кольцевая Постоянная 3

Схема 1 3 2 1

Схема 1 3 2 1

Схема 3 2 1 3

Схема 3 2 1 3

СПИСОК ИСТОЧНИКОВ И ЛИТЕРАТУРЫ

СПИСОК ИСТОЧНИКОВ И ЛИТЕРАТУРЫ

Электронный ресурс].: учебное пособие /

Электронный ресурс].: учебное пособие /
Материалы на данной страницы взяты из открытых истончиков либо размещены пользователем в соответствии с договором-офертой сайта. Вы можете сообщить о нарушении.
25.11.2021
