Лекция на тему: "Способы создания цифрового звука"

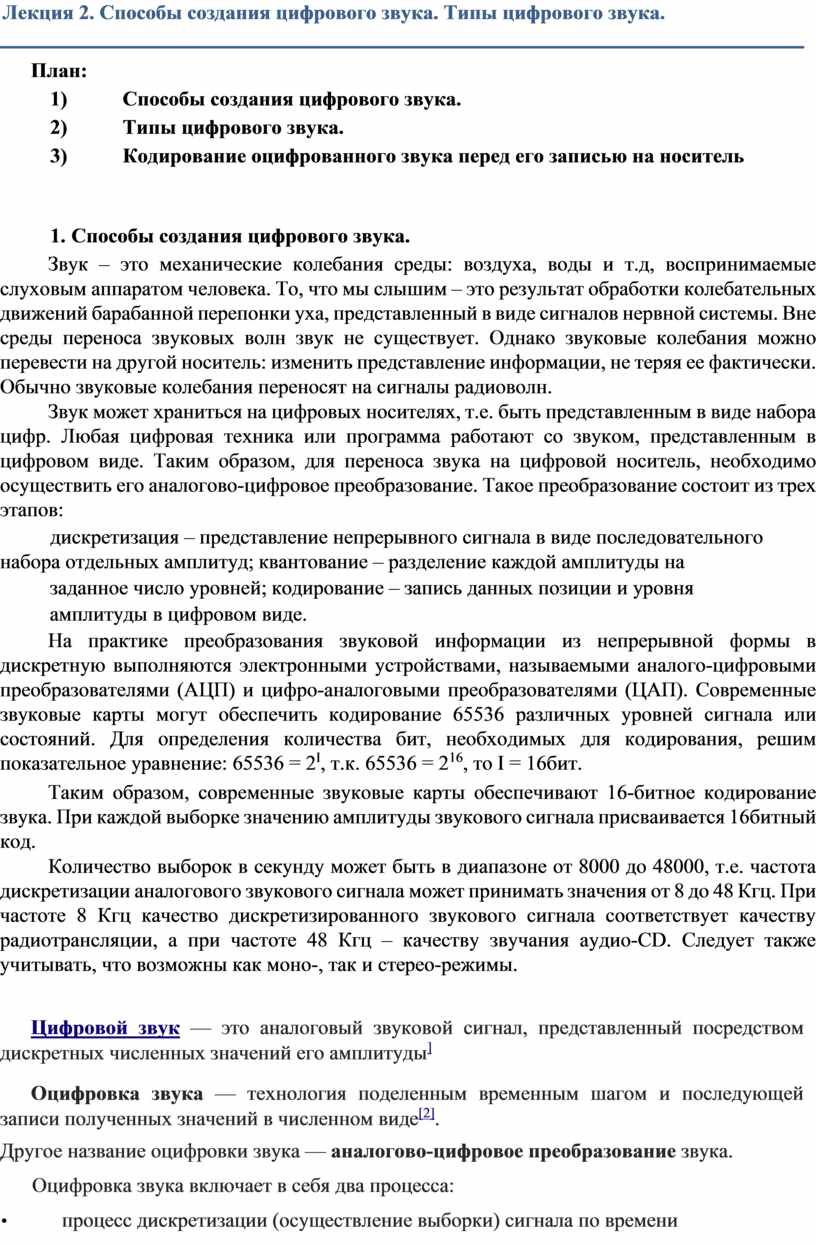

Лекция 2. Способы создания цифрового звука. Типы цифрового звука.

План:

1)                      Способы создания цифрового звука.

2)                      Типы цифрового звука.

3)                      Кодирование оцифрованного звука перед его записью на носитель

1. Способы создания цифрового звука.

Звук – это механические колебания среды: воздуха, воды и т.д, воспринимаемые слуховым аппаратом человека. То, что мы слышим – это результат обработки колебательных движений барабанной перепонки уха, представленный в виде сигналов нервной системы. Вне среды переноса звуковых волн звук не существует. Однако звуковые колебания можно перевести на другой носитель: изменить представление информации, не теряя ее фактически. Обычно звуковые колебания переносят на сигналы радиоволн.

Звук может храниться на цифровых носителях, т.е. быть представленным в виде набора цифр. Любая цифровая техника или программа работают со звуком, представленным в цифровом виде. Таким образом, для переноса звука на цифровой носитель, необходимо осуществить его аналогово-цифровое преобразование. Такое преобразование состоит из трех этапов:

дискретизация – представление непрерывного сигнала в виде последовательного

набора отдельных амплитуд; квантование – разделение каждой амплитуды на заданное число уровней; кодирование – запись данных позиции и уровня амплитуды в цифровом виде.

На практике преобразования звуковой информации из непрерывной формы в дискретную выполняются электронными устройствами, называемыми аналого-цифровыми преобразователями (АЦП) и цифро-аналоговыми преобразователями (ЦАП). Современные звуковые карты могут обеспечить кодирование 65536 различных уровней сигнала или состояний. Для определения количества бит, необходимых для кодирования, решим показательное уравнение: 65536 = 2^I, т.к. 65536 = 2¹⁶, то I = 16бит.

Таким образом, современные звуковые карты обеспечивают 16-битное кодирование звука. При каждой выборке значению амплитуды звукового сигнала присваивается 16битный код.

Количество выборок в секунду может быть в диапазоне от 8000 до 48000, т.е. частота дискретизации аналогового звукового сигнала может принимать значения от 8 до 48 Кгц. При частоте 8 Кгц качество дискретизированного звукового сигнала соответствует качеству радиотрансляции, а при частоте 48 Кгц – качеству звучания аудио-CD. Следует также учитывать, что возможны как моно-, так и стерео-режимы.

Цифровой звук — это аналоговый звуковой сигнал, представленный посредством дискретных численных значений его амплитуды^]

Оцифровка звука — технология поделенным временным шагом и последующей записи полученных значений в численном виде^[2].

Другое название оцифровки звука — аналогово-цифровое преобразование звука.

Оцифровка звука включает в себя два процесса:

•              процесс дискретизации (осуществление выборки) сигнала по времени

•              процесс квантования по амплитуде.

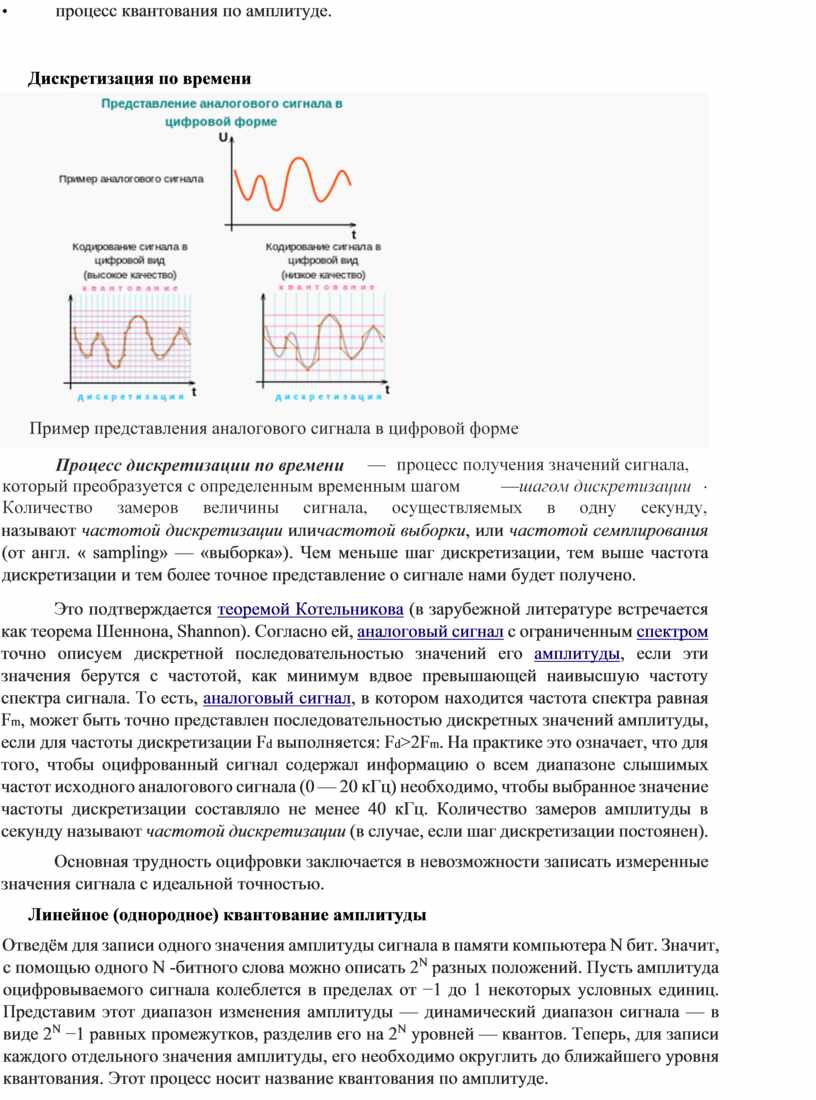

Дискретизация по времени

называют частотой дискретизации иличастотой выборки, или частотой семплирования (от англ. « sampling» — «выборка»). Чем меньше шаг дискретизации, тем выше частота дискретизации и тем более точное представление о сигнале нами будет получено.

Это подтверждается теоремой Котельникова (в зарубежной литературе встречается как теорема Шеннона, Shannon). Согласно ей, аналоговый сигнал с ограниченным спектром точно описуем дискретной последовательностью значений его амплитуды, если эти значения берутся с частотой, как минимум вдвое превышающей наивысшую частоту спектра сигнала. То есть, аналоговый сигнал, в котором находится частота спектра равная Fm, может быть точно представлен последовательностью дискретных значений амплитуды, если для частоты дискретизации Fd выполняется: Fd>2Fm. На практике это означает, что для того, чтобы оцифрованный сигнал содержал информацию о всем диапазоне слышимых частот исходного аналогового сигнала (0 — 20 кГц) необходимо, чтобы выбранное значение частоты дискретизации составляло не менее 40 кГц. Количество замеров амплитуды в секунду называют частотой дискретизации (в случае, если шаг дискретизации постоянен).

Основная трудность оцифровки заключается в невозможности записать измеренные значения сигнала с идеальной точностью.

Линейное (однородное) квантование амплитуды

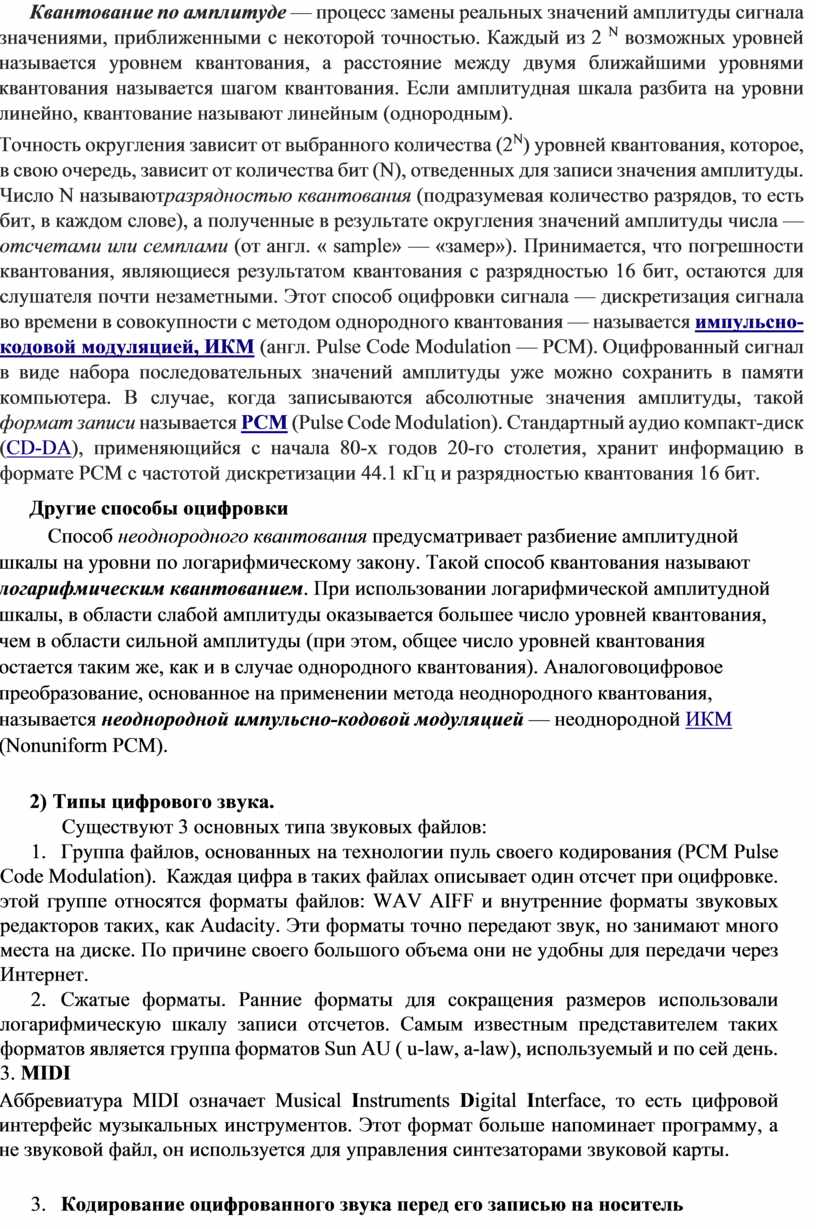

Отведём для записи одного значения амплитуды сигнала в памяти компьютера N бит. Значит, с помощью одного N -битного слова можно описать 2^N разных положений. Пусть амплитуда оцифровываемого сигнала колеблется в пределах от −1 до 1 некоторых условных единиц. Представим этот диапазон изменения амплитуды — динамический диапазон сигнала — в виде 2^N −1 равных промежутков, разделив его на 2^N уровней — квантов. Теперь, для записи каждого отдельного значения амплитуды, его необходимо округлить до ближайшего уровня квантования. Этот процесс носит название квантования по амплитуде. Квантование по амплитуде — процесс замены реальных значений амплитуды сигнала значениями, приближенными с некоторой точностью. Каждый из 2 ^N возможных уровней называется уровнем квантования, а расстояние между двумя ближайшими уровнями квантования называется шагом квантования. Если амплитудная шкала разбита на уровни линейно, квантование называют линейным (однородным).

Точность округления зависит от выбранного количества (2^N) уровней квантования, которое, в свою очередь, зависит от количества бит (N), отведенных для записи значения амплитуды. Число N называютразрядностью квантования (подразумевая количество разрядов, то есть бит, в каждом слове), а полученные в результате округления значений амплитуды числа — отсчетами или семплами (от англ. « sample» — «замер»). Принимается, что погрешности квантования, являющиеся результатом квантования с разрядностью 16 бит, остаются для слушателя почти незаметными. Этот способ оцифровки сигнала — дискретизация сигнала во времени в совокупности с методом однородного квантования — называется импульсно-кодовой модуляцией, ИКМ (англ. Pulse Code Modulation — PCM). Оцифрованный сигнал в виде набора последовательных значений амплитуды уже можно сохранить в памяти компьютера. В случае, когда записываются абсолютные значения амплитуды, такой формат записи называется PCM (Pulse Code Modulation). Стандартный аудио компакт-диск (CD-DA), применяющийся с начала 80-х годов 20-го столетия, хранит информацию в формате PCM с частотой дискретизации 44.1 кГц и разрядностью квантования 16 бит.

Другие способы оцифровки

Способ неоднородного квантования предусматривает разбиение амплитудной шкалы на уровни по логарифмическому закону. Такой способ квантования называют логарифмическим квантованием. При использовании логарифмической амплитудной шкалы, в области слабой амплитуды оказывается большее число уровней квантования, чем в области сильной амплитуды (при этом, общее число уровней квантования остается таким же, как и в случае однородного квантования). Аналоговоцифровое преобразование, основанное на применении метода неоднородного квантования, называется неоднородной импульсно-кодовой модуляцией — неоднородной ИКМ (Nonuniform PCM).

2) Типы цифрового звука.

Существуют 3 основных типа звуковых файлов:

1.      Группа файлов, основанных на технологии пуль своего кодирования (PCM Pulse Code Modulation).  Каждая цифра в таких файлах описывает один отсчет при оцифровке. этой группе относятся форматы файлов: WAV AIFF и внутренние форматы звуковых редакторов таких, как Audacity. Эти форматы точно передают звук, но занимают много места на диске. По причине своего большого объема они не удобны для передачи через Интернет.

2.      Сжатые форматы. Ранние форматы для сокращения размеров использовали логарифмическую шкалу записи отсчетов. Самым известным представителем таких форматов является группа форматов Sun AU ( u-law, a-law), используемый и по сей день.  3. MIDI

Аббревиатура MIDI означает Musical Instruments Digital Interface, то есть цифровой интерфейс музыкальных инструментов. Этот формат больше напоминает программу, а не звуковой файл, он используется для управления синтезаторами звуковой карты.

3.      Кодирование оцифрованного звука перед его записью на носитель

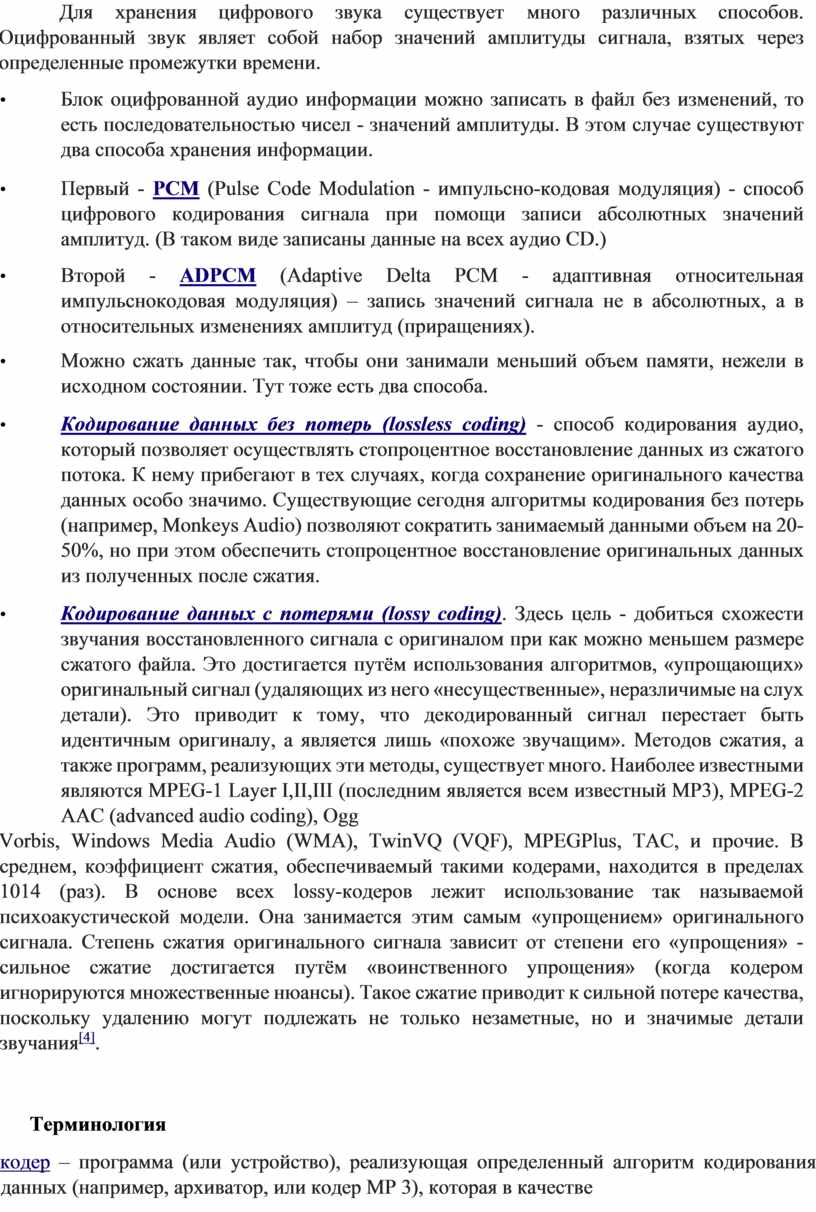

Для хранения цифрового звука существует много различных способов. Оцифрованный звук являет собой набор значений амплитуды сигнала, взятых через определенные промежутки времени.

•              Блок оцифрованной аудио информации можно записать в файл без изменений, то есть последовательностью чисел - значений амплитуды. В этом случае существуют два способа хранения информации.

•              Первый - PCM (Pulse Code Modulation - импульсно-кодовая модуляция) - способ цифрового кодирования сигнала при помощи записи абсолютных значений амплитуд. (В таком виде записаны данные на всех аудио CD.)

•              Второй - ADPCM (Adaptive Delta PCM - адаптивная относительная импульснокодовая модуляция) – запись значений сигнала не в абсолютных, а в относительных изменениях амплитуд (приращениях).

•              Можно сжать данные так, чтобы они занимали меньший объем памяти, нежели в исходном состоянии. Тут тоже есть два способа.

•              Кодирование данных без потерь (lossless coding) - способ кодирования аудио, который позволяет осуществлять стопроцентное восстановление данных из сжатого потока. К нему прибегают в тех случаях, когда сохранение оригинального качества данных особо значимо. Существующие сегодня алгоритмы кодирования без потерь (например, Monkeys Audio) позволяют сократить занимаемый данными объем на 20-50%, но при этом обеспечить стопроцентное восстановление оригинальных данных из полученных после сжатия.

•              Кодирование данных с потерями (lossy coding). Здесь цель - добиться схожести звучания восстановленного сигнала с оригиналом при как можно меньшем размере сжатого файла. Это достигается путём использования алгоритмов, «упрощающих» оригинальный сигнал (удаляющих из него «несущественные», неразличимые на слух детали). Это приводит к тому, что декодированный сигнал перестает быть идентичным оригиналу, а является лишь «похоже звучащим». Методов сжатия, а также программ, реализующих эти методы, существует много. Наиболее известными являются MPEG-1 Layer I,II,III (последним является всем известный MP3), MPEG-2 AAC (advanced audio coding), Ogg

Vorbis, Windows Media Audio (WMA), TwinVQ (VQF), MPEGPlus, TAC, и прочие. В среднем, коэффициент сжатия, обеспечиваемый такими кодерами, находится в пределах 1014 (раз). В основе всех lossy-кодеров лежит использование так называемой психоакустической модели. Она занимается этим самым «упрощением» оригинального сигнала. Степень сжатия оригинального сигнала зависит от степени его «упрощения» - сильное сжатие достигается путём «воинственного упрощения» (когда кодером игнорируются множественные нюансы). Такое сжатие приводит к сильной потере качества, поскольку удалению могут подлежать не только незаметные, но и значимые детали звучания^[4].

Терминология

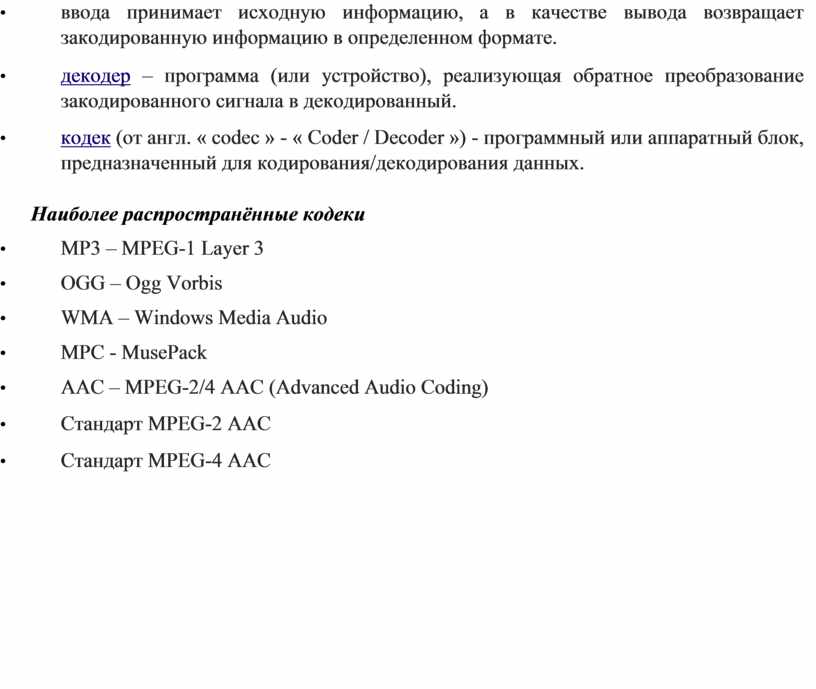

•              кодер – программа (или устройство), реализующая определенный алгоритм кодирования данных (например, архиватор, или кодер MP 3), которая в качестве ввода принимает исходную информацию, а в качестве вывода возвращает закодированную информацию в определенном формате.

•              декодер – программа (или устройство), реализующая обратное преобразование закодированного сигнала в декодированный.

•              кодек (от англ. « codec » - « Coder / Decoder ») - программный или аппаратный блок, предназначенный для кодирования/декодирования данных.

Наиболее распространённые кодеки

•              MP3 – MPEG-1 Layer 3

•              ОGG – Ogg Vorbis

•              WMA – Windows Media Audio

•              MPC - MusePack

•              AAC – MPEG-2/4 AAC (Advanced Audio Coding)

•              Стандарт MPEG-2 AAC

•              Стандарт MPEG-4 AAC
