Демонстрация систем автоматизированного проектирования

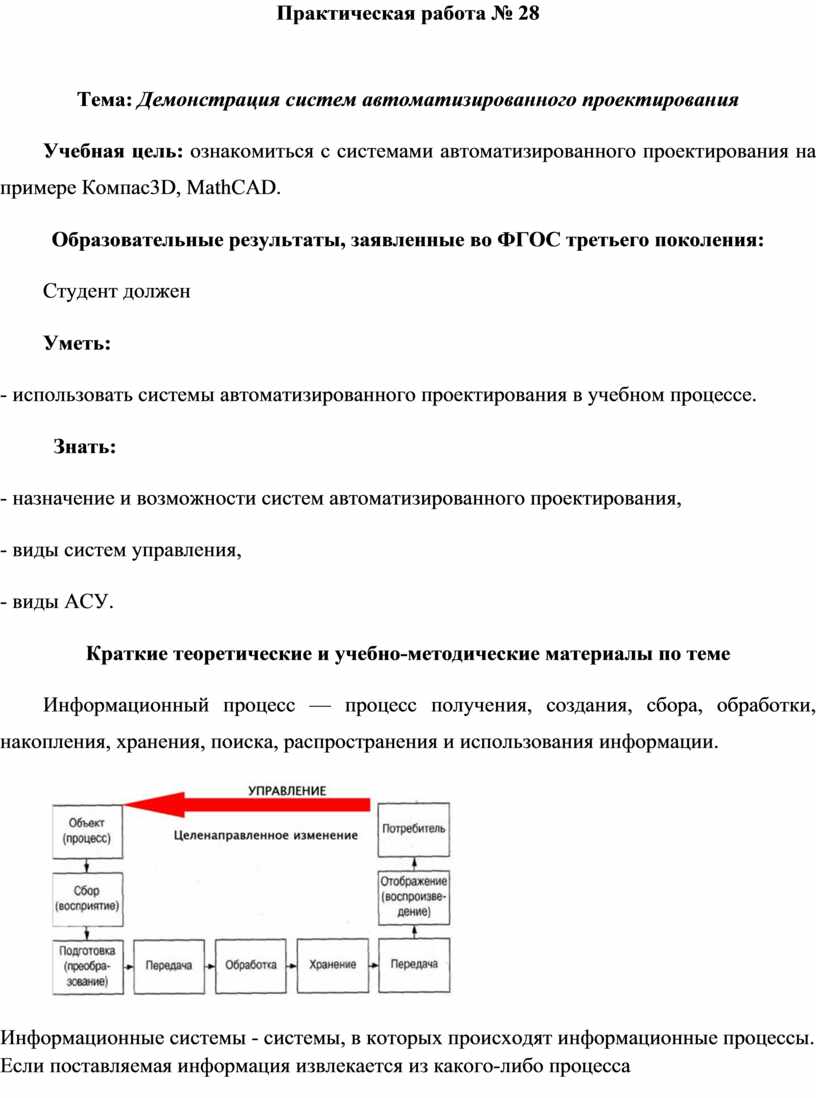

Практическая работа № 28

Тема: Демонстрация систем автоматизированного проектирования

Учебная цель: ознакомиться с системами автоматизированного проектирования на примере Компас3D, MathCAD.

Образовательные результаты, заявленные во ФГОС третьего поколения:

Студент должен

Уметь:

- использовать системы автоматизированного проектирования в учебном процессе.

Знать:

- назначение и возможности систем автоматизированного проектирования,

- виды систем управления,

- виды АСУ.

Краткие теоретические и учебно-методические материалы по теме

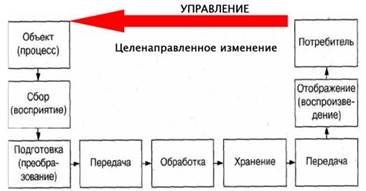

Информационный процесс — процесс получения, создания, сбора, обработки, накопления, хранения, поиска, распространения и использования информации.

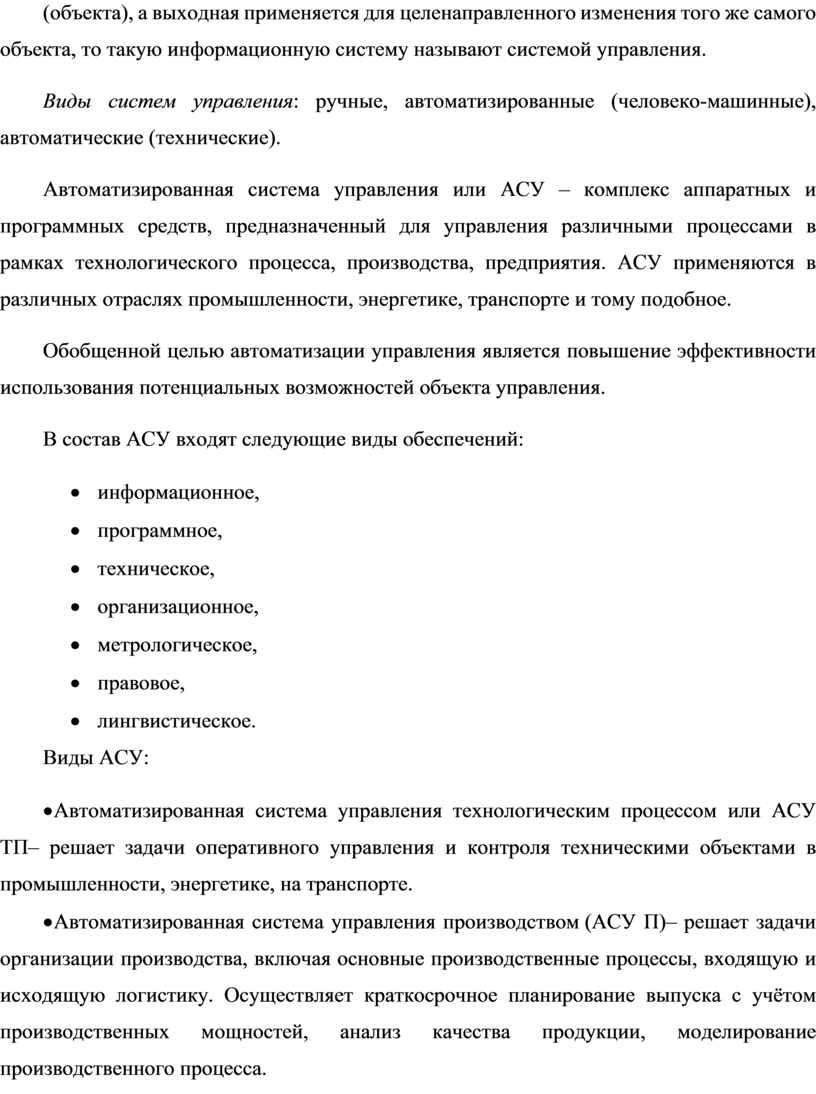

Информационные системы - системы, в которых происходят информационные процессы. Если поставляемая информация извлекается из какого-либо процесса (объекта), а выходная применяется для целенаправленного изменения того же самого объекта, то такую информационную систему называют системой управления.

Виды систем управления: ручные, автоматизированные (человеко-машинные), автоматические (технические).

Автоматизированная система управления или АСУ – комплекс аппаратных и программных средств, предназначенный для управления различными процессами в рамках технологического процесса, производства, предприятия. АСУ применяются в различных отраслях промышленности, энергетике, транспорте и тому подобное.

Обобщенной целью автоматизации управления является повышение эффективности использования потенциальных возможностей объекта управления.

В состав АСУ входят следующие виды обеспечений:

·        информационное,

·        программное,

·        техническое,

·        организационное,

·        метрологическое,

·        правовое,

·        лингвистическое.

Виды АСУ:

·Автоматизированная система управления технологическим процессом или АСУ ТП– решает задачи оперативного управления и контроля техническими объектами в промышленности, энергетике, на транспорте.

·Автоматизированная система управления производством (АСУ П)– решает задачи организации производства, включая основные производственные процессы, входящую и исходящую логистику. Осуществляет краткосрочное планирование выпуска с учётом производственных мощностей, анализ качества продукции, моделирование производственного процесса.

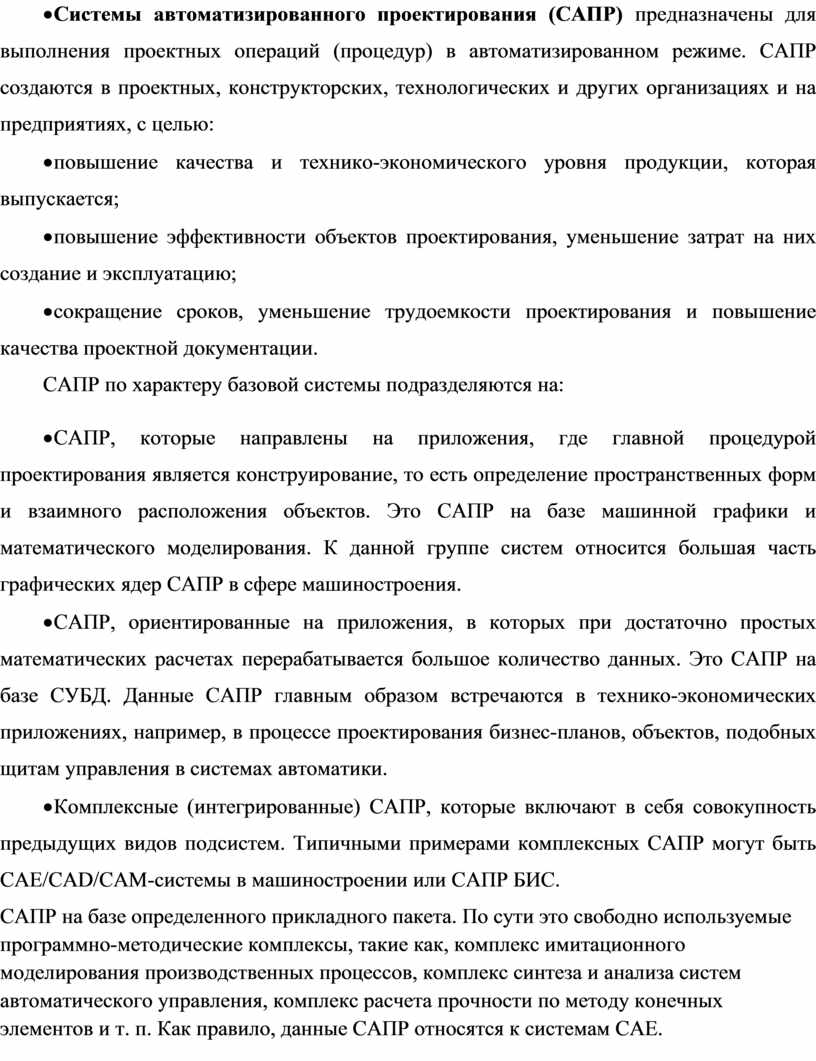

·Системы автоматизированного проектирования (САПР) предназначены для выполнения проектных операций (процедур) в автоматизированном режиме. САПР создаются в проектных, конструкторских, технологических и других организациях и на предприятиях, с целью:

·повышение качества и технико-экономического уровня продукции, которая выпускается;

·повышение эффективности объектов проектирования, уменьшение затрат на них создание и эксплуатацию;

·сокращение сроков, уменьшение трудоемкости проектирования и повышение качества проектной документации.

САПР по характеру базовой системы подразделяются на:

·САПР, которые направлены на приложения, где главной процедурой проектирования является конструирование, то есть определение пространственных форм и взаимного расположения объектов. Это САПР на базе машинной графики и математического моделирования. К данной группе систем относится большая часть графических ядер САПР в сфере машиностроения.

·САПР, ориентированные на приложения, в которых при достаточно простых математических расчетах перерабатывается большое количество данных. Это САПР на базе СУБД. Данные САПР главным образом встречаются в технико-экономических приложениях, например, в процессе проектирования бизнес-планов, объектов, подобных щитам управления в системах автоматики.

·Комплексные (интегрированные) САПР, которые включают в себя совокупность предыдущих видов подсистем. Типичными примерами комплексных САПР могут быть CAE/CAD/CAM-системы в машиностроении или САПР БИС.

·САПР на базе определенного прикладного пакета. По сути это свободно используемые программно-методические комплексы, такие как, комплекс имитационного моделирования производственных процессов, комплекс синтеза и анализа систем автоматического управления, комплекс расчета прочности по методу конечных элементов и т. п. Как правило, данные САПР относятся к системам CAE. Например, программы логического проектирования на базе языка VHDL, математические пакеты типа MathCAD.

Задачи практической  работы:

1. Выполнить практическую  работу;

2.Оформить отчёт по практической  работе;

Обеспеченность занятия (средства обучения)

Основные источники:

1.            Учебно-методическая литература:

·              Михеева Е.В. Практикум по информации: учеб. пособие. – М., 2004.

·              Михеева Е.В., Титова О.И. Информатика: учебник. – М., 2005.

·              Семакин И.Г., Хеннер Е.К. Информатика. Задачник-практикум 8–11 кл. (в 2 томах). – М., 2002.

·              Семакин И.Г., Хеннер Е.К. Информатика. Учебник 10-11 кл. – М., 2007.

·              Уваров В.М., Силакова Л.А., Красникова Н.Е. Практикум по основам информатики и вычислительной техники: учеб. пособие. – М., 2005.

·              Угринович Н.Д. и др. Практикум по информатике и информационным технологиям 10–11 кл. – М., 2002.

2.     Лист писчей бумаги формат А4 (210x297мм) с нанесенной ограничительной рамкой, отстоящей от левого края листа на 20мм и от остальных на 5мм со штампом основной надписи 15х185 мм (ГОСТ 2.104-2006).

3.     Ручка с чернилами черного цвета.

4.     Карандаш простой.

5.     Персональный компьютер с выходом в Интернет.

Вопросы для закрепления теоретического материала
к практической работе:

1.     Что такое автоматизированная система управления.

2.     Назначение АСУ.

3.     Какие функции осуществляют АСУ?

4.     Привести примеры АСУ

5.     Назначение САПР

Инструкция по выполнению практической работы

Внимательно изучить раздаточный и краткий теоретический материал.

Изучить порядок выполнения задания.

Методика анализа результатов, полученных в ходе практической  работы

Контролем  является защита отчета по  практическому занятию.

Задания практической работы:

Задание 1. Изучить презентацию «Системы автоматизированного проектирования».

Задание 2. Просмотреть видеоролик «Компас –график 3D»

Задание 3. Найдите информацию об АСУ по вашей специальности

Задание 4. Просмотреть видеоролик «MathCAD.»
