Работа электрического поля
10 класс

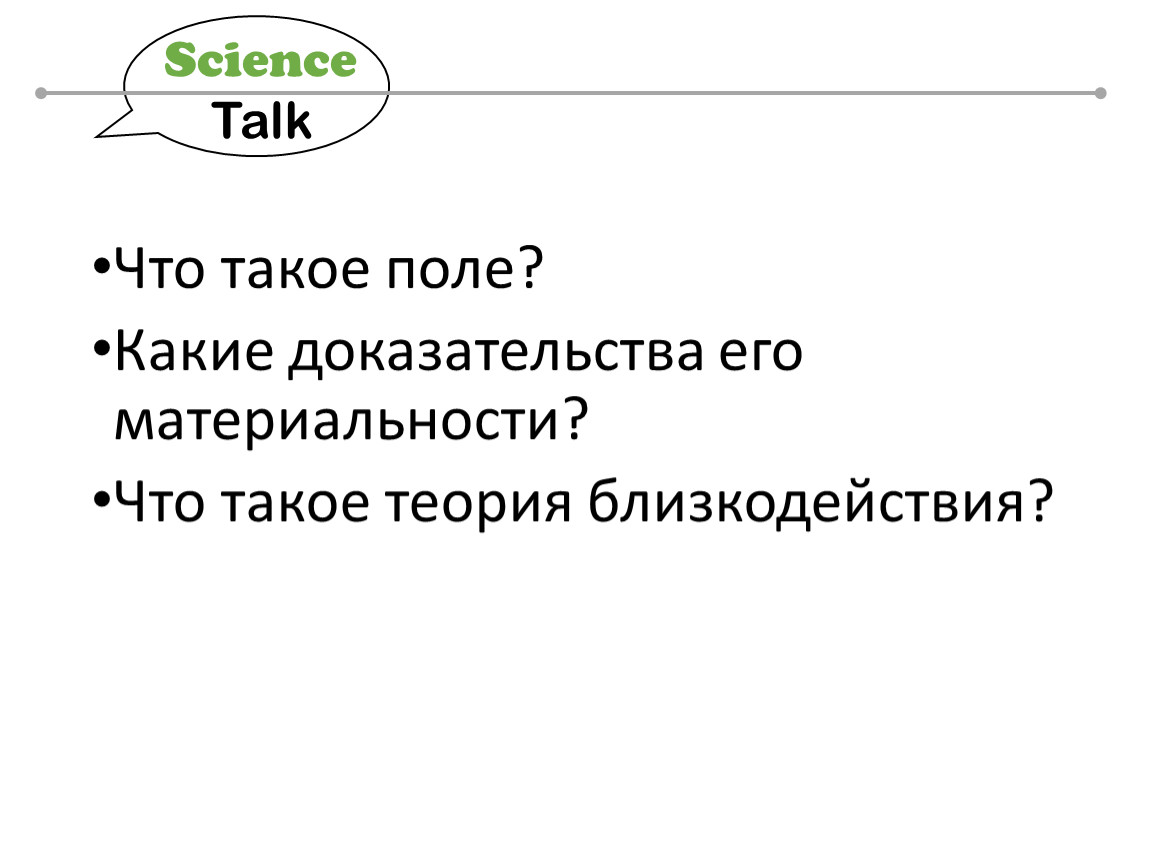

Что такое поле?
Какие доказательства его материальности?
Что такое теория близкодействия?
Science
Talk

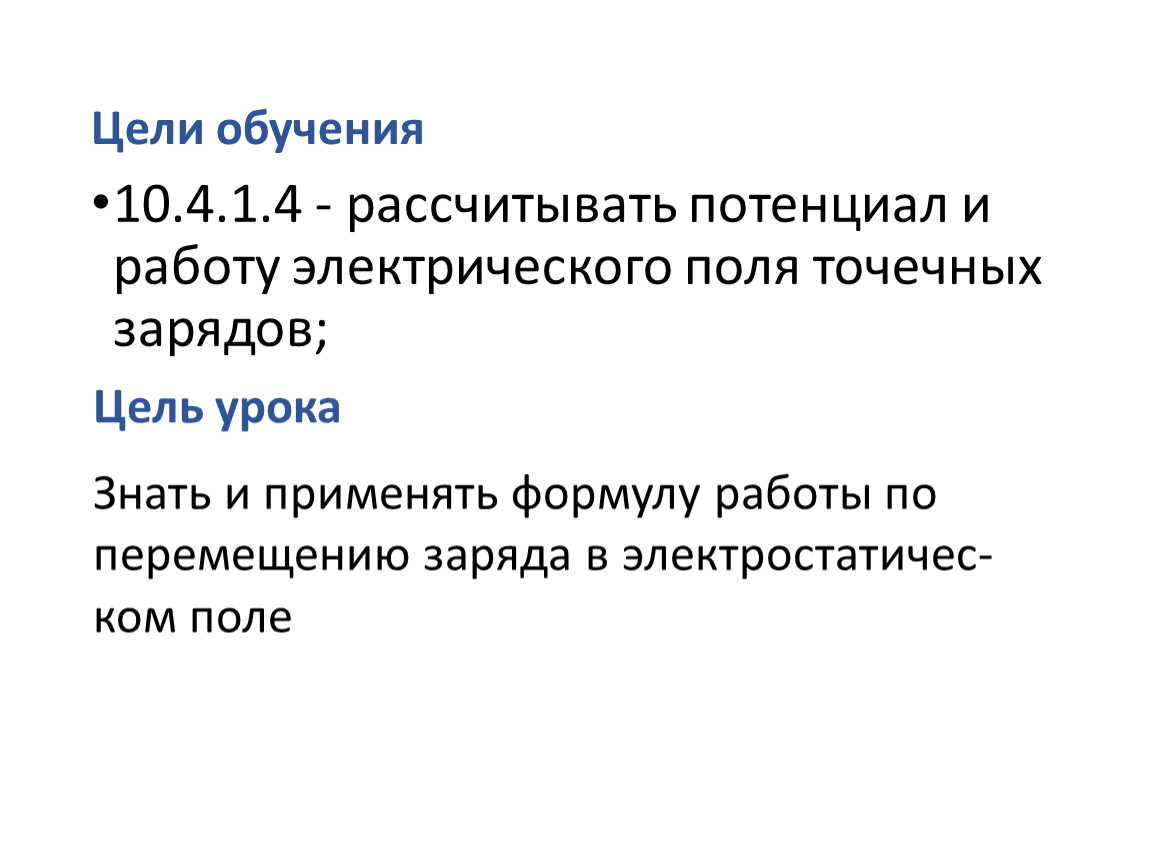

Цели обучения
10.4.1.4 - рассчитывать потенциал и работу электрического поля точечных зарядов;
Цель урока
Знать и применять формулу работы по перемещению заряда в электростатичес-ком поле
Работа электростатического поля
++++++++
-------
+
Поместим заряд +q в электрическое поле.
Под действием поля заряд переместится по направлению силовых линий.
Работа электростатического поля
++++++++
-------
+
Из рисунка находим:
S = d1 – d2
Во время движения на заряд действует сила F =qE, которая совершает работу:
A = FScos(0°) = qE(d1 – d2) = -(qEd2 – qEd1) = - ΔWp
Wp = qEd
Аналогия с работой силы тяжести
Wp = qEd
A = FScos(0) = mg(h1 – h2)
= -(mgh2 – mgh1) = - ΔEp
Заряд q перемещается в электрическом поле
Тело массы m перемещается в поле силы тяжести
Аналогия с работой силы тяжести
Wp = qEd
Aэл.поля = -ΔWp
Aтяж = -ΔWp
Wp = mgh
Заряд q перемещается в электрическом поле
Тело массы m перемещается в поле силы тяжести
Знак потенциальной энергии
Wp = mgh > 0
m > 0
h > 0
m > 0
h < 0
Wp = mgh < 0
Знак потенциальной энергии зависит только от знака высоты (от выбора «0» уровня)
Wp = +|qEd| > 0
Знак потенциальной энергии
Wp = -|qEd| < 0
- - - -
+ + + +
Знак энергии заряда, находящегося в электрическом поле, зависит: от направления поля, знака заряда и выбора «0» уровня
Пример 1
Пример 2
Пример 3
Знак потенциальной энергии
Знак потенциальной энергии равен знаку работы электрического поля при перемещении заряда на «0» уровень.
Пример 1
«0» уровень
S
A = -ΔWp = - (Wp2 – Wp1) = - (0 – Wp1) = Wp1
A = FScos(0°) > 0
Wp = +|qEd|
Знак потенциальной энергии
Знак потенциальной энергии равен знаку работы электрического поля при перемещении заряда на «0» уровень
Пример 2
«0» уровень
S
A = -ΔWp = - (Wp2 – Wp1) = - (0 – Wp1) = Wp1
A = FScos(180°) < 0
Wp = -|qEd|
Для перемещения на «0» уровень необходимо на заряд подействовать внешней силой (на рисунке не указана).
Второе правило:
Если сила, действующая на заряд, направлена на «0» уровень, то Wp > 0
Работа при перемещении по разным траекториям
A1 = FS1cos(α) = F*AB*cos(α) = F*BC
A1 = F*BC
A3 = FS3cos(0°) = F*CB*cos(0°) = F*BC
A3 = F*BC
A2 = FS2cos(90°) = F*AC*cos(90°) = 0
A2= 0
A2+ A3 = A1
B
C
A
Работа электрического поля не зависит от траектории.
α
Работа электрического поля не зависит от траектории
2
1
A12 = -ΔW12 = - (W2 – W1)
Энергии заряда W1 и W2 не зависят от траектории. Следовательно, при перемещении заряда по траекториям I и II работа одинакова.
I
II
Работа при перемещении по замкнутой траектории
A1 = FS1cos(α) = F*AB*cos(α) = F*BC
A1 = F*BC
A2 = FS2cos(180°) = F*BC*cos(180°) = - F*BC
A2 = - F*BC
A3 = FS3cos(90°) = F*CA*cos(90°) = 0
A3= 0
A123= 0
B
C
A
При перемещении заряда по замкнутой линии работа электрического поля равна нулю.
α

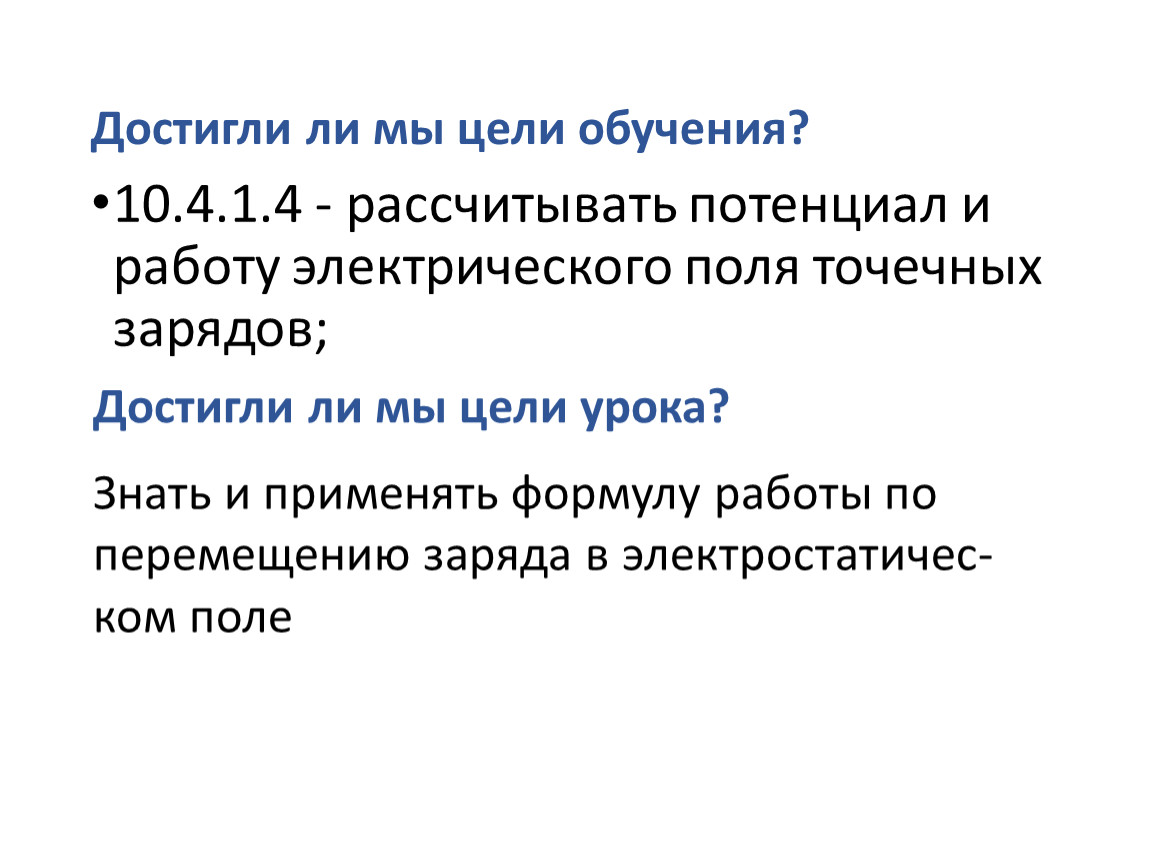

Достигли ли мы цели обучения?
10.4.1.4 - рассчитывать потенциал и работу электрического поля точечных зарядов;
Достигли ли мы цели урока?
Знать и применять формулу работы по перемещению заряда в электростатичес-ком поле

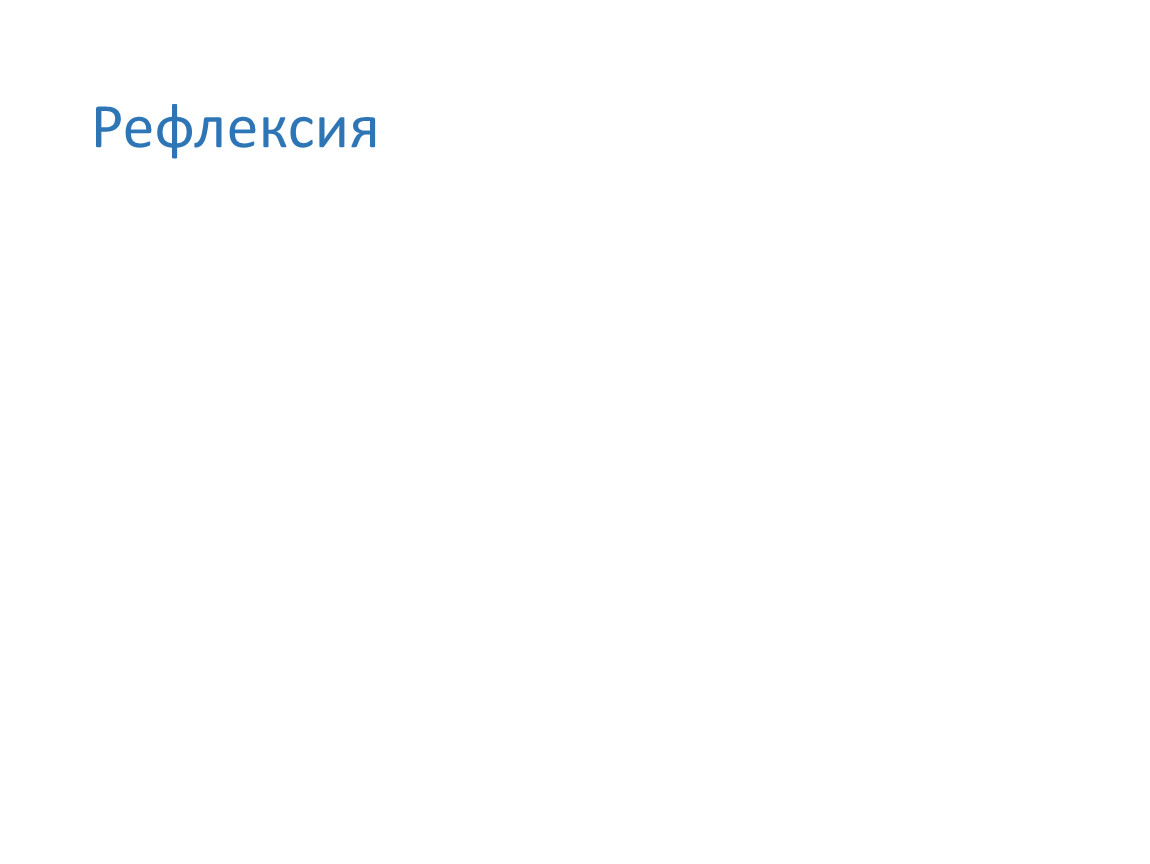

Рефлексия
