Физика_10кл_Электрический ток в полупроводниках_фо

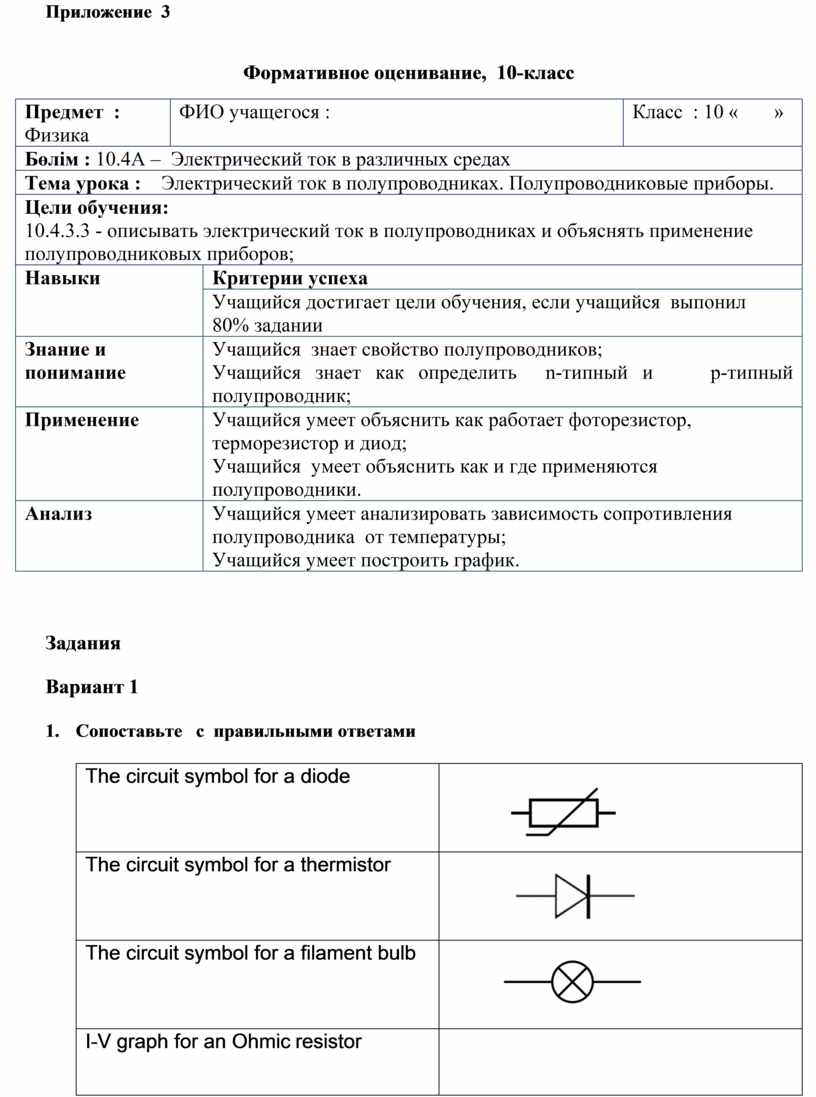

Приложение  3

Формативное оценивание,  10-класс

Задания

Вариант 1

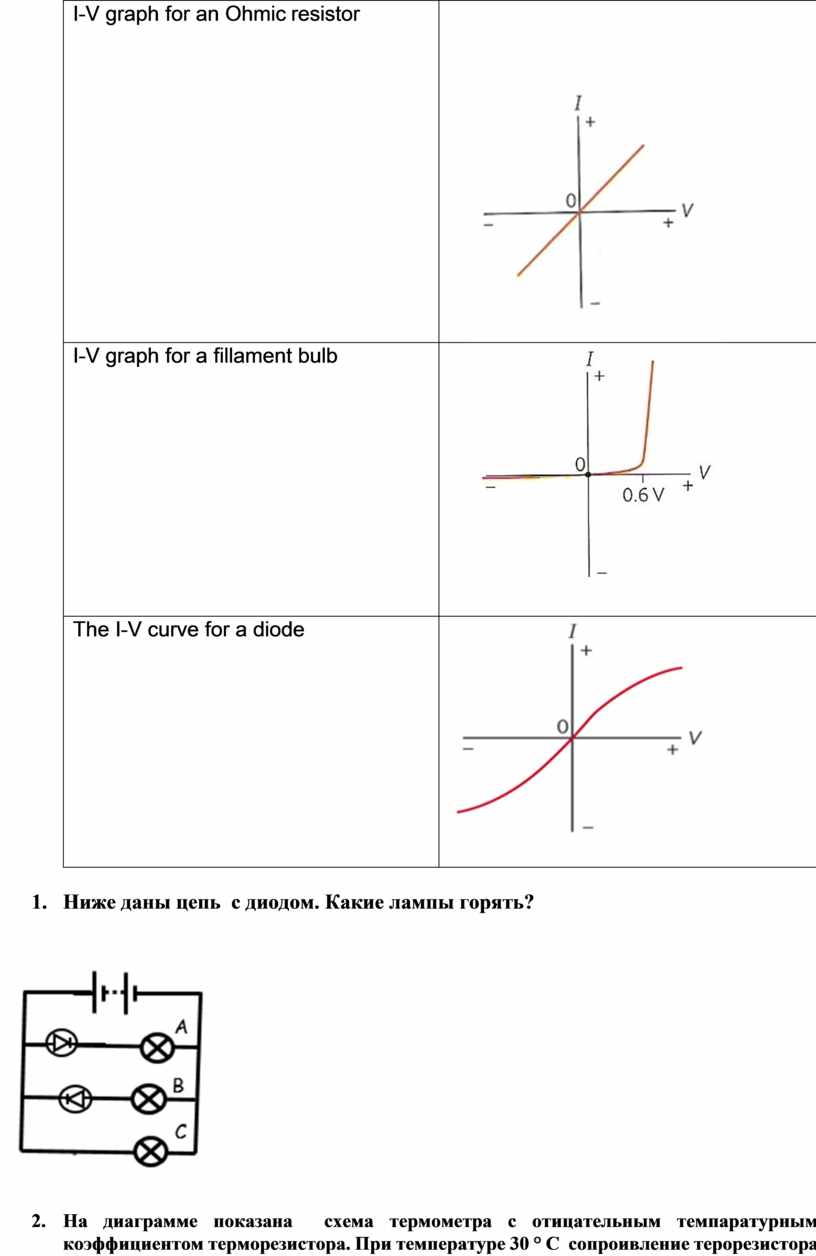

1.       Сопоставьте   с  правильными ответами

2.      Ниже даны цепь  с диодом. Какие лампы горять?

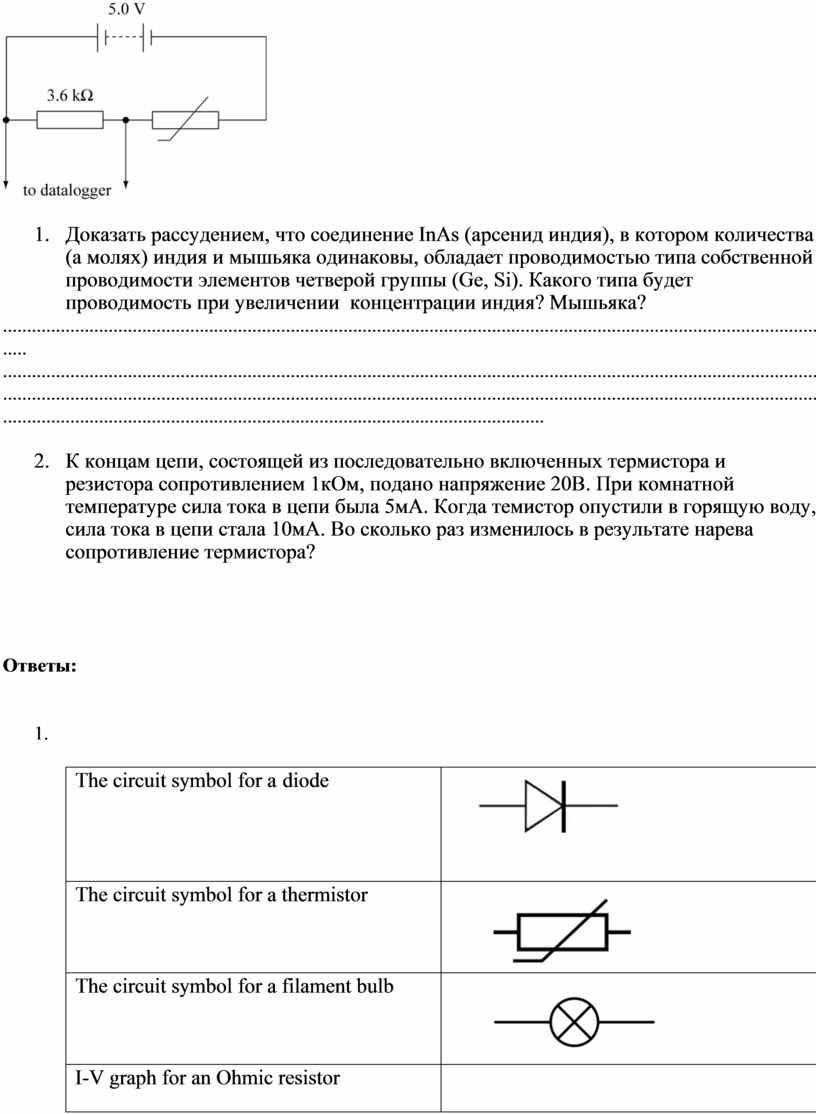

3. На диаграмме показана  схема термометра с отицательным темпаратурным коэффициентом терморезистора. При температуре 30 ° C  сопроивление терорезистора  2,4 кОм, а при температуре  100 °  сопротивление сответственно до  430 Ом уменшается.  Внутренее сопротивление источника тока значительно мало. Найдите наряжение на выход.

4. Доказать рассудением, что соединение InAs (арсенид индия), в котором количества (а молях) индия и мышьяка одинаковы, обладает проводимостью типа собственной проводимости элементов четверой группы (Ge, Si). Какого типа будет проводимость при увеличении  концентрации индия? Мышьяка?

...............................................................................................................................................................................   .....................................................................................................................................................................................................................................................................................................................................................................................................................................................................

5. К концам цепи, состоящей из последовательно включенных термистора и резистора сопротивлением 1кОм, подано напряжение 20В. При комнатной температуре сила тока в цепи была 5мА. Когда темистор опустили в горящую воду, сила тока в цепи стала 10мА. Во сколько раз изменилось в результате нарева сопротивление термистора?

Ответы:

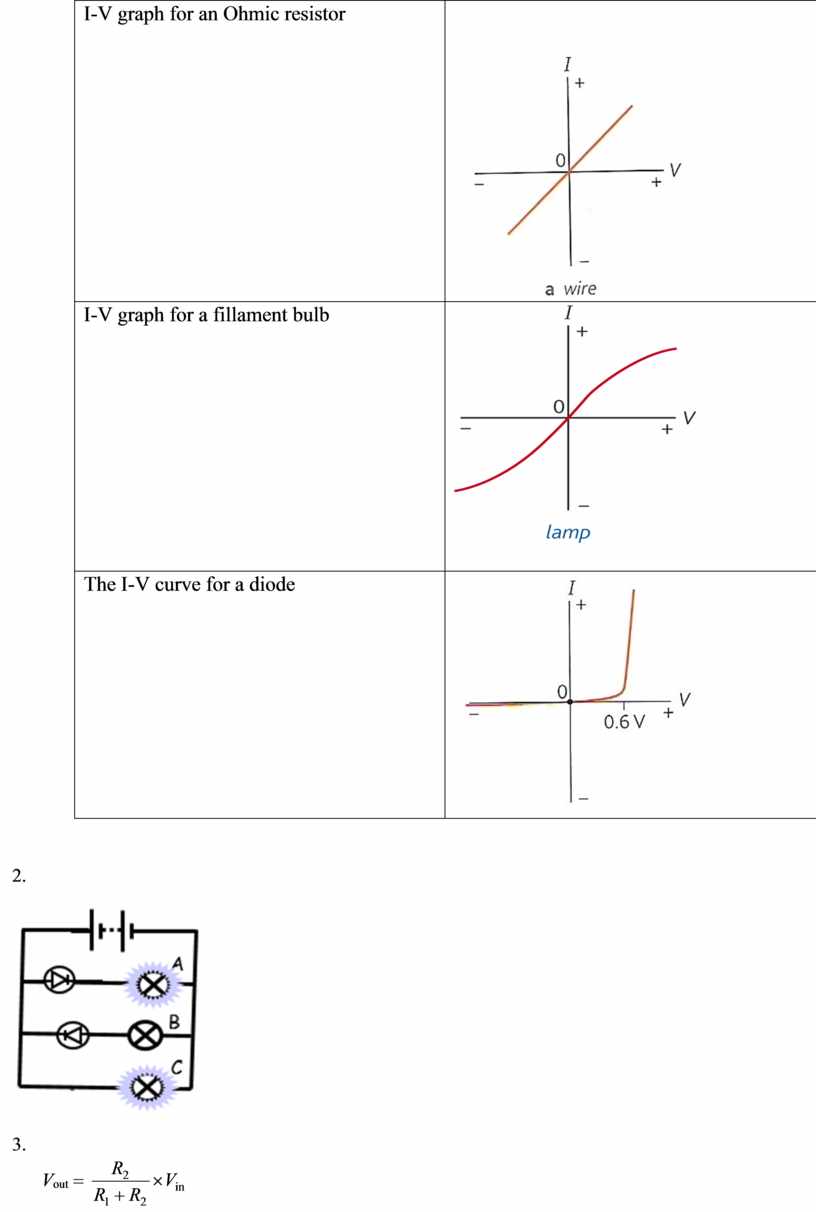

2.

3.

V_out =

V_out =  ´ 5.0

     V =

4.  дырочной , электронной

 5. 3 раза уменьшается

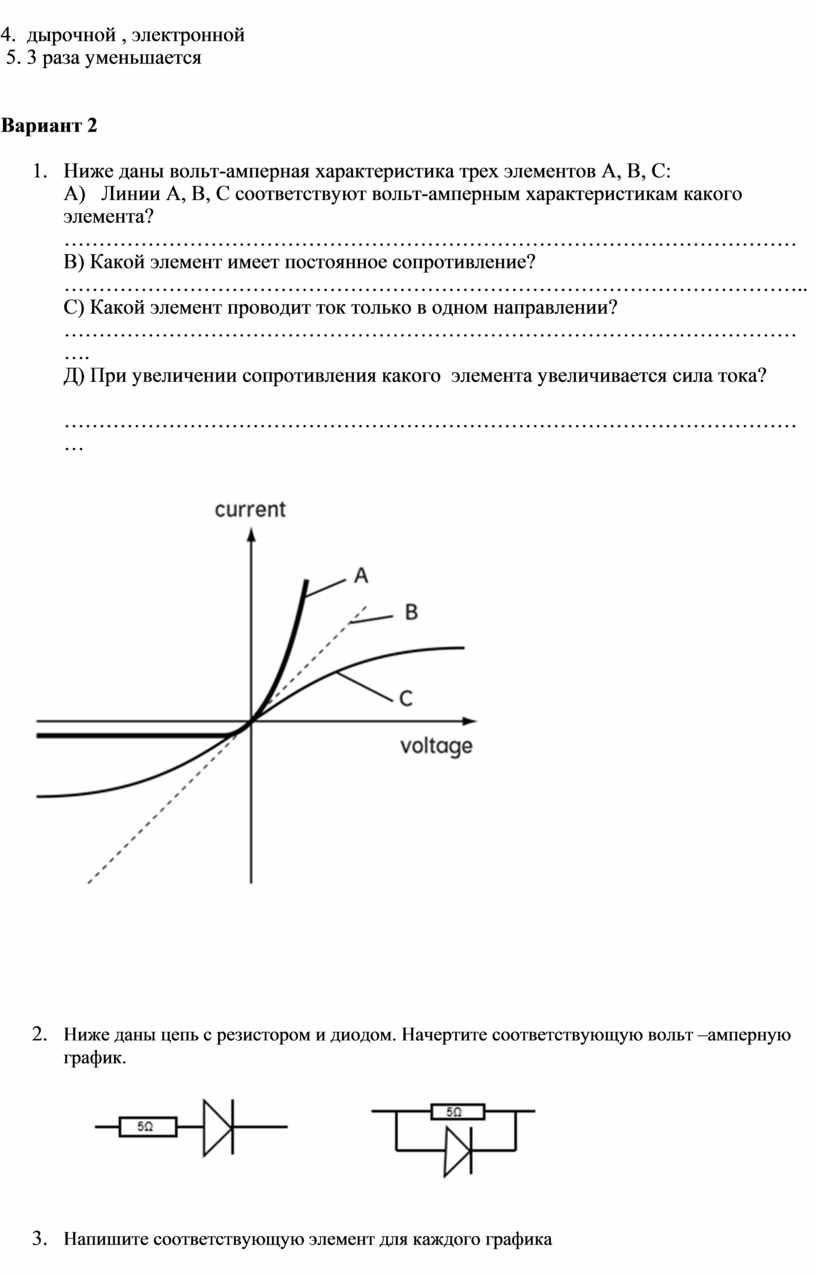

Вариант 2

1. Ниже даны вольт-амперная характеристика трех элементов А, В, С:

А)   Линии А, В, С соответствуют вольт-амперным характеристикам какого элемента?

……………………………………………………………………………………………

В) Какой элемент имеет постоянное сопротивление?

……………………………………………………………………………………………..

С) Какой элемент проводит ток только в одном направлении?

……………………………………………………………………………………………….

Д) При увеличении сопротивления какого  элемента увеличивается сила тока?

………………………………………………………………………………………………

2. Ниже даны цепь с резистором и диодом. Начертите соответствующую вольт –амперную график.

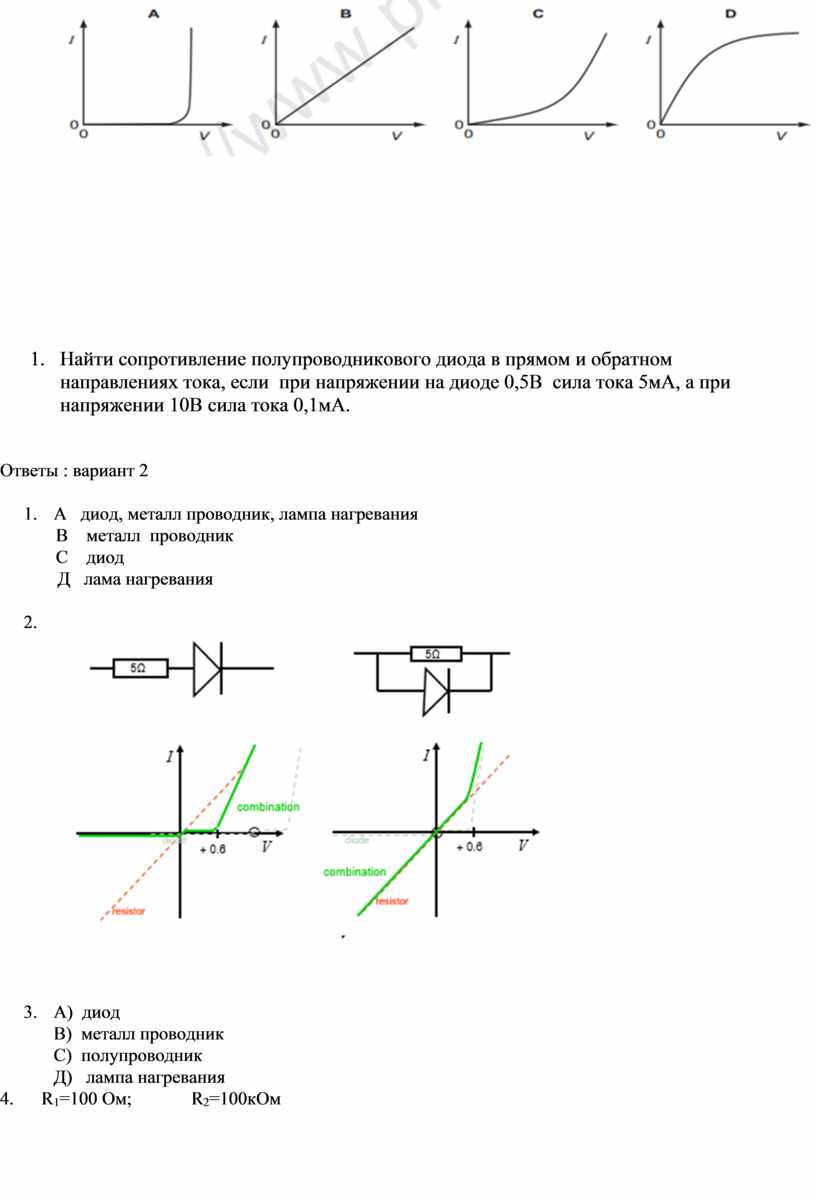

3. Напишите соответствующую элемент для каждого графика

4. Найти сопротивление полупроводникового диода в прямом и обратном направлениях тока, если  при напряжении на диоде 0,5В  сила тока 5мА, а при напряжении 10В сила тока 0,1мА.

Ответы : вариант 2

1.       А   диод, металл проводник, лампа нагревания

       В    металл  проводник

       С    диод

      Д   лама нагревания

2.

3.       А)  диод

В)  металл проводник

С)  полупроводник

Д)   лампа нагревания

4.      R₁=100 Ом;             R₂=100кОм
